CNC Blechbearbeitung für Wiederholteile: Änderungsstände, Toleranzen und Serienqualität sichern

Bei Wiederholteilen entsteht gleichbleibende Qualität nicht allein durch ein gespeichertes CNC-Programm. Entscheidend ist ein eindeutig freigegebener Fertigungsstand aus Zeichnung, CAD-Daten, Werkstoff, Prozessvorgaben und Prüfmerkmalen. CNC-Blechbearbeitung wird damit zu einem kontrollierten Wiederholprozess: Änderungen werden klar zugeordnet, funktionsrelevante Maße werden bewusst geprüft und nachgelagerte Schritte wie Entgraten, Schweißen, Oberflächenveredelung oder Montage werden von Anfang an berücksichtigt.

Für Ihre Anfrage sollten Sie deshalb nicht nur eine PDF-Zeichnung senden. Benötigt werden auch der aktuelle Revisionsstand, geeignete CAD-Daten, Material, Stückzahl, Toleranzen, Oberfläche, Dokumentationsumfang und Terminwunsch. Wir verbinden Konstruktion, Laserzuschnitt, CNC-Abkanten, Nachbearbeitung und Baugruppenmontage zu einer abgestimmten Fertigungskette für Einzelteile, Kleinserien und wiederkehrende Industriebauteile.

Kurz erklärt: Was bedeutet CNC-Blechbearbeitung bei Wiederholteilen?

CNC-Blechbearbeitung umfasst computergesteuerte Bearbeitungsschritte für Bleche und daraus entstehende Bauteile. Dazu können Laserzuschnitt, Stanzen, Bohren, Gewinde und Senkungen, CNC-Abkanten sowie weitere programmgestützte Prozesse gehören. CNC beschreibt dabei zunächst die Steuerung einer Maschine — nicht automatisch die Qualität des vollständigen Bauteils.

Ein Wiederholteil ist in der betrieblichen Praxis ein Bauteil, das nach einer früheren Fertigung erneut bestellt wird. Es kann sich um identische Abrufe, regelmäßig benötigte Kleinserien oder wiederkehrende Lose einer Baugruppe handeln. Entscheidend ist, ob wirklich derselbe freigegebene Stand gefertigt werden soll oder ob sich seit dem letzten Auftrag Geometrie, Material, Oberfläche, Prüfung oder Verwendung geändert haben.

Der Änderungsstand bezeichnet die eindeutig identifizierbare Version eines Dokuments oder Bauteils. Je nach System wird er als Revision, Index, Ausgabe oder Version geführt. Wichtig ist nicht die Bezeichnung, sondern die eindeutige Zuordnung: Zeichnung, 3D-Modell, 2D-Kontur, Stückliste und Bestellung müssen erkennbar zusammengehören.

Ein Prüfmerkmal ist eine Eigenschaft, deren Erfüllung bewertet wird. Das kann ein Längenmaß, ein Biegewinkel, eine Bohrungsposition, eine Form- oder Lagetoleranz, eine Kantenanforderung, eine Oberflächenvorgabe oder ein Baugruppenmaß sein. Nicht jedes Zeichnungsmaß muss denselben Prüfaufwand erhalten. Funktions-, montage- und sicherheitsrelevante Merkmale benötigen jedoch eine klare Priorität.

Für Wiederholteile sind damit vier Ebenen zu beherrschen:

• Produktstand: Welche Geometrie und welche Anforderungen sind freigegeben?
• Prozessstand: Mit welcher Fertigungsfolge soll das Ergebnis erreicht werden?
• Prüfstand: Welche Merkmale werden wie und in welchem Umfang bewertet?
• Lieferstand: Welche Kennzeichnung, Dokumentation, Verpackung und Terminlogik gelten?

Erst wenn diese Ebenen zusammenpassen, wird aus einem alten Auftrag ein planbarer Folgeauftrag.

Warum entstehen bei Wiederholteilen Abweichungen, obwohl die Zeichnung gleich geblieben ist?

Eine unveränderte Zeichnungsnummer beweist noch nicht, dass alle Fertigungsbedingungen unverändert sind. Abweichungen können aus Daten, Material, Rüstung, Prozessfolge, Nachbearbeitung oder Messung entstehen. Für eine wirksame Ursachenanalyse muss deshalb geklärt werden, an welcher Stelle der Prozesskette die Streuung beginnt.

1. PDF, CAD-Datei und Bestellung zeigen nicht denselben Stand

Ein typischer Fehler entsteht, wenn die sichtbare PDF-Zeichnung aktuell ist, aber eine ältere DXF-, STEP- oder native CAD-Datei zur Fertigung weitergegeben wird. Umgekehrt kann ein neues 3D-Modell vorliegen, während Toleranzen, Oberflächenangaben oder Freigabevermerke in der Zeichnung noch zum Vorgängerstand gehören.

Die Lösung ist eine festgelegte Dokumentenhierarchie. Vor dem Auftrag muss klar sein, welches Dokument für die Geometrie, welche Unterlage für die Toleranzen und welche Angabe für Material, Oberfläche und Stückzahl maßgeblich ist. Bei Widersprüchen darf nicht stillschweigend interpretiert werden. Die Freigabe muss vor Fertigungsbeginn geklärt werden.

2. Der Werkstoff ist nominell gleich, verhält sich aber nicht vollständig identisch

Auch innerhalb einer vorgegebenen Werkstoffspezifikation können Blechdicke und mechanische Eigenschaften in zulässigen Bereichen schwanken. Beim Schneiden kann das die Kantenqualität beeinflussen, beim Umformen vor allem Biegekraft und Rückfederung. Rückfederung bedeutet, dass sich das Blech nach dem Entlasten elastisch etwas zurückbewegt.

Deshalb sollte ein wiederkehrendes Kantteil nicht nur über den Werkstoffnamen und die Nenndicke beschrieben werden. Relevant sind die vollständige Werkstoffangabe, der Lieferzustand und — soweit für Funktion oder Nachweis erforderlich — die vereinbarte Materialdokumentation.

Änderungen beim Material müssen hinsichtlich Biegeradius, Abwicklung, Werkzeugwahl und späterer Funktion bewertet werden.

3. Werkzeuge, Rüstzustand und Biegefolge unterscheiden sich

Bei CNC-Abkantteilen wirken nicht nur Programmwerte. Unterwerkzeug, Oberwerkzeug, Werkzeugzustand, Anschläge, Auflage, Teileorientierung und Reihenfolge der Biegungen beeinflussen das Ergebnis. Eine alternative Biegefolge kann sinnvoll sein, aber auch andere Maßketten, Kollisionsrisiken oder Winkelabweichungen erzeugen.

Für stabile Wiederholteile gehören deshalb die wesentlichen Fertigungsparameter zum beherrschten Prozess. Das bedeutet nicht, dass jede interne Optimierung ausgeschlossen ist. Eine Änderung muss jedoch technisch bewertet werden, wenn sie funktionsrelevante Maße, Sichtflächen, Montage oder Prüfbedingungen beeinflussen kann.

4. Nachgelagerte Prozesse verändern das zuvor gemessene Teil

Ein Bauteil kann nach dem Abkanten maßhaltig sein und sich durch Schweißen, Richten, Schleifen, Beschichten oder Montage verändern. Wärmeeintrag kann Verzug erzeugen. Beschichtungen können Passbereiche beeinflussen. Entgraten und Kantenverrundung verändern die reale Kante, auf die sich ein Messmittel oder ein benachbartes Bauteil bezieht.

Deshalb muss der Prüfzeitpunkt zum Funktionszustand passen. Ein Merkmal, das erst nach dem Schweißen oder nach der Montage relevant wird, sollte nicht ausschließlich am losen Einzelteil bewertet werden. Bei kritischen Passungen ist zudem festzulegen, ob vor oder nach einer Oberflächenbehandlung geprüft wird.

5. Das Messverfahren ist nicht eindeutig festgelegt

Zwei Messungen können zu unterschiedlichen Ergebnissen führen, obwohl sich das Bauteil nicht verändert hat. Ursachen sind beispielsweise unterschiedliche Bezugspunkte, Aufspannungen, Messkräfte, Messgeräte oder Auswertungsmethoden. Flexible Blechteile reagieren zudem auf ihre Auflage und können sich bereits unter geringer Kraft verformen.

Ein Prüfmaß braucht deshalb mehr als einen Zahlenwert. Bei relevanten Merkmalen sollten Bezug, Messzustand, Messmittel oder Messprinzip und gegebenenfalls die Einbaulage vereinbart werden. Nur dann lässt sich eine Abweichung zuverlässig dem Fertigungsprozess oder dem Messprozess zuordnen.

6. Enge Einzelmaße erzeugen eine ungünstige Toleranzkette

Wenn mehrere Maße hintereinander toleriert sind, können sich zulässige Einzelabweichungen in der Baugruppe ungünstig addieren. Das Teil erfüllt dann möglicherweise seine Einzelmaße, passt aber trotzdem nicht wie erwartet. Besonders häufig betrifft das Lochbilder, Kantfolgen, Anschraubflächen und gegenüberliegende Einbaumaße.

Konstrukteure sollten deshalb von der Funktion zur Bemaßung arbeiten. Ein montagekritischer Abstand sollte möglichst direkt und mit einem nachvollziehbaren Bezug spezifiziert werden. Unkritische Hilfsmaße benötigen dagegen keine unnötig enge Toleranz, weil sie Prüf- und Fertigungsaufwand erhöhen, ohne die Funktion zu verbessern.

7. Werkstattwissen wurde beim ersten Los nicht dokumentiert

Beim ersten Auftrag werden Bauteile häufig durch praktische Korrekturen stabilisiert: ein angepasster Biegewert, eine andere Auflage, eine definierte Reihenfolge oder ein Schutz für eine Sichtfläche. Bleibt dieses Wissen nur bei einzelnen Mitarbeitern, kann der Folgeauftrag trotz gleicher Zeichnung anders ausfallen.

Wiederholqualität braucht übertragbares Prozesswissen. Relevante Erkenntnisse aus Erstmuster, Fertigung, Prüfung und Montage sollten deshalb in geeigneter Form in Arbeitsunterlagen, Programmen, Prüfhinweisen oder freigegebenen Abweichungen berücksichtigt werden. So wird Erfahrung zum reproduzierbaren Prozess statt zum Zufall.

Änderungsstände in der CNC-Blechbearbeitung sicher steuern

Ein sauberer Revisionsstand verhindert, dass technisch richtige Dokumente in der falschen Kombination verwendet werden. Die Grundregel lautet: Ein Fertigungsauftrag braucht einen eindeutig identifizierbaren Sollzustand. Dieser Sollzustand muss vor dem Start feststehen und für Einkauf, Konstruktion, Fertigung, Prüfung und Montage gleich verständlich sein.

Schritt 1: Den maßgeblichen Fertigungsdatensatz definieren

Für ein Blechteil können mehrere Dateien notwendig sein. Die PDF-Zeichnung enthält beispielsweise Toleranzen und Hinweise, die DXF-Datei die ebene Schneidkontur und das STEP-Modell die räumliche Geometrie. Bei Baugruppen kommen Stückliste, Schweiß- oder Montagezeichnung und gegebenenfalls Oberflächen- oder Verpackungsvorgaben hinzu.

Legen Sie deshalb fest, welche Unterlagen gemeinsam den freigegebenen Datensatz bilden. Empfehlenswert sind mindestens:

• Eindeutige Artikel- oder Zeichnungsnummer.
• Revisions- oder Änderungsstand.
• Zeichnungs- beziehungsweise Freigabedatum.
• Dateiname und Dateiformat.
• Zugehörige Stückliste bei Baugruppen.
• Material- und Oberflächenangabe.
• Gültige Prüf- und Dokumentationsanforderungen.

Eine Datei mit dem Namen „final_neu_2“ ist kein belastbarer Revisionsstand. Der Dateiname sollte die interne Dokumentenlenkung unterstützen, aber die formale Identifikation auf Zeichnung, Bestellung und Auftragsbestätigung nicht ersetzen.

Schritt 2: Widersprüche zwischen 2D und 3D ausschließen

3D-Modelle sind für Konstruktion, Kollisionsprüfung und Arbeitsvorbereitung wertvoll. Sie enthalten jedoch nicht automatisch alle Informationen, die in einer technischen Zeichnung, einem Bestelltext oder einer Spezifikation stehen. Gleichzeitig kann eine manuell abgeleitete 2D-Datei veraltet sein, obwohl das Modell bereits geändert wurde.

Vor einer Wiederholfertigung muss daher die Datenkonsistenz geprüft werden. Besonders relevant sind Blechdicke, Außenkontur, Lochbilder, Biegelinien, Radien, Gewinde, Senkungen und Schnittstellen zu Nachbarteilen. Bei Unklarheiten ist eine kurze technische Rückfrage wirtschaftlicher als Nacharbeit an einem vollständigen Los.

Schritt 3: Änderungen nicht nur benennen, sondern bewerten

Eine Änderungsbeschreibung wie „Bohrung versetzt“ reicht für die technische Umsetzung häufig nicht aus. Es muss erkennbar sein, welches Merkmal betroffen ist, welche Dateien ersetzt werden und ab welchem Auftrag oder Los der neue Stand gilt. Bei Baugruppen ist zusätzlich zu klären, ob alte und neue Einzelteile austauschbar sind.

Für jede relevante Änderung sollten folgende Fragen beantwortet werden:

• Was wurde geändert? Geometrie, Werkstoff, Oberfläche, Toleranz, Prüfung oder Kennzeichnung.
• Warum wurde geändert? Funktion, Montage, Kosten, Verfügbarkeit oder Fehlerkorrektur.
• Welche Folgeprozesse sind betroffen? Zuschnitt, Biegen, Schweißen, Beschichtung, Montage oder Verpackung.
• Gilt Rückwärtskompatibilität? Darf Altbestand weiterverwendet werden?
• Ab wann gilt der neue Stand? Sofort, ab einem Stichtag, ab einer Seriennummer oder nach Aufbrauch.
• Welche erneute Freigabe ist nötig? Dokumentenprüfung, Erstteil, Musterbaugruppe oder abgestimmter Prüfnachweis.

Schritt 4: Alten und neuen Stand im Übergang beherrschen

Viele Revisionsfehler entstehen nicht im Endzustand, sondern während der Umstellung. Alte Rohteile, angearbeitete Teile, beschichtete Bestände oder bereits montierte Baugruppen können noch vorhanden sein. Ohne klare Entscheidung werden Varianten vermischt oder falsch gekennzeichnet.

Der Übergang braucht deshalb eine Verwendungsentscheidung. Möglich sind die kontrollierte Aufbrauchfreigabe, Nacharbeit auf den neuen Stand, getrennte Verwendung für bestimmte Aufträge oder Sperrung. Umfang und Verantwortung werden projektbezogen vereinbart. Eine pauschale Regel passt nicht zu jedem Bauteil.

Schritt 5: Freigabe und Wirksamkeit eindeutig bestätigen

Die Freigabe sollte nicht allein aus einer E-Mail-Kette abgeleitet werden. In Bestellung, Auftragsbestätigung oder projektspezifischer Vereinbarung muss der gültige Stand eindeutig referenziert sein. Bei umfangreichen Änderungen kann eine formale Freigabe der aktualisierten Zeichnung oder eines Erstteils sinnvoll sein.

Für Einkäufer ist besonders wichtig, Änderungsstand und Liefermenge gemeinsam zu betrachten. Ein Abruf über 500 Teile kann aus mehreren Losen bestehen. Wenn der neue Stand mitten im Abruf wirksam wird, müssen Kennzeichnung, Lieferpapiere und gegebenenfalls Verpackung eine sichere Trennung ermöglichen.

Schritt 6: Folgeaufträge immer gegen den aktuellen Sollstand prüfen

„Wie beim letzten Mal“ ist als Bestellangabe riskant. Der letzte Auftrag kann eine genehmigte Abweichung, eine einmalige Nacharbeit oder einen inzwischen überholten Stand enthalten haben. Ein Wiederholauftrag sollte deshalb erneut die aktuelle Artikelnummer, Revision, Menge und die weiterhin gültigen Zusatzanforderungen nennen.

Wir prüfen die Umsetzbarkeit auf Grundlage der bereitgestellten Unterlagen und stimmen offene Punkte vor der Fertigung ab. Je klarer der Sollstand beschrieben ist, desto belastbarer lassen sich Angebot, Fertigungsfolge, Prüfung und Terminplanung aufbauen.

Toleranzen, Prüfmaße und Serienqualität risikobasiert festlegen

Toleranzen beschreiben den zulässigen Bereich einer Eigenschaft. Sie sind keine pauschale Qualitätsstufe und sollten nicht enger gewählt werden, als es Funktion, Montage oder Austauschbarkeit verlangen. Eine enge Toleranz ohne funktionale Begründung kann Kosten, Prüfaufwand und Ausschussrisiko erhöhen.

Funktionsmaße zuerst definieren

Beginnen Sie nicht mit der Frage, welches Maß am einfachsten zu messen ist. Beginnen Sie mit der Frage, welche Eigenschaft über Funktion und Montage entscheidet. Bei einem Gehäuse kann das die Lage einer Anschraubfläche sein, bei einem Kantteil der Abstand zwischen zwei Flanschen und bei einer Baugruppe die Position mehrerer Verbindungspunkte zueinander.

Kennzeichnen Sie diese Merkmale eindeutig. Eine sinnvolle Priorisierung kann unterscheiden zwischen:

• Kritischen Funktions- oder Schnittstellenmaßen.
• Montagerelevanten Maßen.
• Optischen oder oberflächenbezogenen Anforderungen.
• Allgemeinen Fertigungsmaßen ohne besondere Prüfdokumentation.

Die konkrete Einteilung muss zum Projekt und zur Branche passen. Sie ersetzt keine vertragliche Spezifikation, hilft aber dabei, den Prüfaufwand dort einzusetzen, wo ein Fehler die größten Folgen hätte.

Bezugssystem und Messzustand klären

Geometrische Toleranzen sind nur dann eindeutig, wenn die zugehörigen Bezüge verständlich festgelegt sind. Bei dünnen oder großflächigen Blechteilen kommt hinzu, dass das Teil im freien Zustand anders liegen kann als in der montierten Baugruppe. Der vorgesehene Messzustand sollte deshalb zur späteren Funktion passen.

Zu klären sind unter anderem:

• Wird das Teil frei liegend, auf einer definierten Fläche oder in einer Vorrichtung gemessen?
• Bezieht sich ein Maß auf eine geschnittene, entgratete oder beschichtete Kante?
• Werden Winkel am Einzelteil oder Einbaumaße an der Baugruppe bewertet?
• Welche Seite oder Fläche bildet den primären Bezug?
• Muss eine Messung dokumentiert werden oder reicht die fertigungsbegleitende Prüfung?

Erstteilprüfung und Serienprüfung unterscheiden

Ein Erstteil beantwortet die Frage, ob der eingerichtete Prozess grundsätzlich den freigegebenen Stand erzeugt. Eine Serienprüfung überwacht, ob dieser Zustand während des Loses erhalten bleibt. Ein einziges gutes Erstteil beweist daher noch keine dauerhafte Prozessstabilität. Umgekehrt ist eine vollständige Prüfung jedes unkritischen Maßes an jedem Teil meist nicht wirtschaftlich.

Der Prüfumfang sollte risikobasiert festgelegt werden. Einflussfaktoren sind Bauteilfunktion, Toleranzbreite, Stückzahl, Prozessstabilität, Änderungsumfang, Materialwechsel, Werkzeugwechsel und die Folgen eines Fehlers.

Bei einem neuen oder geänderten Stand kann eine erweiterte Erstteilprüfung sinnvoll sein. Bei stabilen Wiederholteilen kann eine abgestimmte Stichprobe genügen. Die konkrete Regel wird vor dem Auftrag vereinbart.

Messprozess und Fertigungsprozess getrennt betrachten

Wenn Messwerte streuen, liegt die Ursache nicht automatisch in der Maschine. Auch Messmittel, Bediener, Aufspannung, Temperatur, Ausrichtung und Auswertemethode können dazu beitragen. Für sehr enge oder geometrisch anspruchsvolle Merkmale muss daher geprüft werden, ob das gewählte Messverfahren die geforderte Aussage zuverlässig liefern kann.

Prozessfähigkeitskennwerte sind nur bei einem stabilen Prozess und einer geeigneten Datengrundlage sinnvoll. Sie dürfen nicht aus wenigen Einzelwerten oder wechselnden Prüfbedingungen abgeleitet werden. Wird ein statistischer Nachweis benötigt, sollten Merkmal, Stichprobe, Auswertelogik und Annahmekriterien vorab vertraglich festgelegt werden.

Prüfplan mit der tatsächlichen Prozesskette verbinden

Ein guter Prüfplan nennt nicht nur Maße, sondern ordnet sie dem richtigen Fertigungszustand zu. Schnittkonturen werden nach dem Zuschnitt bewertet, Biegewinkel nach dem Abkanten, schweißbedingte Baugruppenmaße nach dem Fügen und relevante Einbaumaße gegebenenfalls erst nach der Montage.

So entstehen keine unnötigen Doppelprüfungen, während entscheidende Merkmale unkontrolliert bleiben.

Für wiederkehrende Blechteile sollte der Prüfplan mindestens klären:

• Prüfmerkmal und Sollvorgabe.
• Zulässige Abweichung oder Annahmekriterium.
• Bezugs- und Messzustand.
• Prüfzeitpunkt innerhalb der Prozesskette.
• Prüfumfang oder Stichprobenlogik.
• Erforderliche Dokumentation.
• Vorgehen bei Abweichungen.

Manuelle Blechbearbeitung oder CNC-Blechbearbeitung: Wann lohnt sich die Automatisierung?

Die Entscheidung ist kein einfaches Entweder-oder. CNC-Technik automatisiert wiederholbare Maschinenbewegungen, während manuelle Arbeit Flexibilität für Anpassungen und Sonderfälle bietet. Eine wirtschaftliche Prozesskette kombiniert häufig beide Ansätze.

CNC-Blechbearbeitung ist besonders sinnvoll, wenn:

• Identische oder ähnliche Teile wiederholt abgerufen werden.
• Konturen, Lochbilder oder Biegefolgen komplex sind.
• Varianten aus einem stabilen Datenmodell entstehen.
• Rüst- und Programmdaten bei Folgeaufträgen wiederverwendet werden können.
• Funktionsrelevante Merkmale reproduzierbar erzeugt werden müssen.
• Der Materialfluss vom Zuschnitt bis zur Nachbearbeitung planbar ist.
• Prüf- und Rückverfolgbarkeitsanforderungen eine strukturierte Fertigung verlangen.

Manuelle Blechbearbeitung bleibt sinnvoll, wenn:

• Ein Einzelstück oder früher Prototyp häufig geändert wird.
• Eine einfache Kantung schneller ohne umfangreiche Programmierung umgesetzt werden kann.
• Ein Bauteil vor Ort oder nach einer realen Passprobe angepasst werden muss.
• Empfindliche Konturen eine gezielte manuelle Nacharbeit erfordern.
• Sonderformen oder sehr kleine Mengen keinen wirtschaftlichen Automatisierungsgrad rechtfertigen.

Entscheidend ist nicht allein die Stückzahl. Ein geometrisch anspruchsvolles Teil mit mehreren Abrufen kann bereits bei kleineren Losen von reproduzierbaren CNC-Programmen und dokumentierten Werkzeugkonfigurationen profitieren. Ein sehr einfaches Teil kann dagegen auch in einer größeren Menge mit einem schlanken, teilmanuellen Ablauf wirtschaftlich sein.

Wir wählen den Ablauf nach Geometrie, Wiederholhäufigkeit, Qualitätsanforderung und Wirtschaftlichkeit. Dabei beziehen wir notwendige Nacharbeit, Oberfläche und Montage in die Bewertung ein.

Welche Maschinen für die Blechbearbeitung sichern Wiederholteile?

Maschinen für die Blechbearbeitung erfüllen unterschiedliche Aufgaben. Ein Faserlaser erzeugt freie Konturen und Ausschnitte, eine Laser-/Stanzkombination verbindet Schneiden mit stanztypischen Bearbeitungen, CNC-Abkantpressen formen das flache Teil und Entgratanlagen bereiten Kanten für Handhabung, Beschichtung oder Montage vor.

Ergänzend folgen je nach Bauteil Gewinde, Senkungen, Schweißen, Oberflächenveredelung und Baugruppenmontage.

Keine einzelne Maschine garantiert das fertige Serienergebnis. Die Schnittqualität beeinflusst die spätere Anlagekante. Die Abwicklung beeinflusst das Kantmaß. Das Biegen beeinflusst Schweißspalte und Montage. Die Oberflächenbehandlung kann Passbereiche verändern. Deshalb ist die abgestimmte Prozesskette wichtiger als ein isolierter Maschinenwert.

Für Wiederholteile sind bei der Maschinenauswahl besonders relevant:

• Geeigneter Arbeitsbereich für Format und Geometrie.
• Reproduzierbare Programme und eindeutig zugeordnete Auftragsdaten.
• Passende Werkzeuge für Material, Dicke und Biegeradius.
• Kontrollierbare Rüst- und Anschlagsituationen.
• Möglichkeiten für wirtschaftliche Kleinserien und wiederkehrende Lose.
• Schnittstellen zur Nachbearbeitung und Qualitätssicherung.

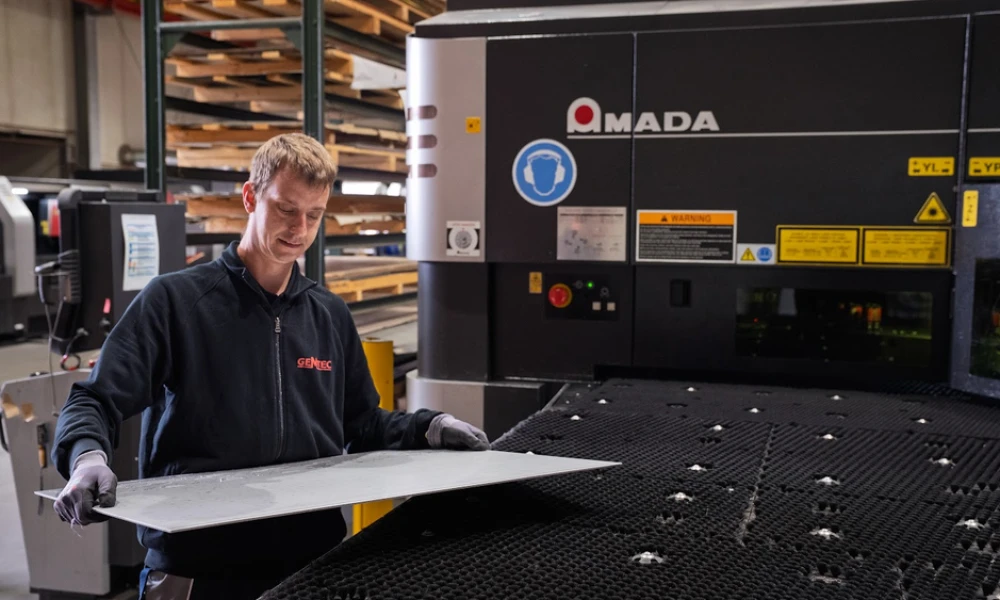

Unser Maschinenpark umfasst CNC-gesteuerte Laser-, Stanz- und Abkanttechnik für unterschiedliche Bauteilanforderungen. Noch wichtiger ist die bereichsübergreifende Abstimmung: Konstruktion, Arbeitsvorbereitung, Fertigung, Nachbearbeitung und Montage müssen denselben freigegebenen Sollstand verwenden.

Wie fügt sich der Prozess in die gesamte Metallbearbeitung ein?

Ein Wiederholteil wird erst dann zum zuverlässigen Lieferteil, wenn alle notwendigen Schritte definiert sind. Der Prozess beginnt daher nicht an der Maschine, sondern bei den Eingangsdaten. Unsere Konstruktion kann CAD-Daten und die fertigungsgerechte Auslegung prüfen, bevor der Zuschnitt vorbereitet wird.

Je nach Bauteil folgt anschließend diese Prozesskette:

1. Daten- und Machbarkeitsprüfung: Revision, Werkstoff, Geometrie, Toleranzen und Stückzahl werden abgeglichen.
2. Laserzuschnitt oder Stanzen: Konturen, Ausschnitte und vorbereitende Merkmale entstehen aus dem freigegebenen Datenstand.
3. CNC-Abkanten oder manuelles Biegen: Biegefolge, Werkzeuge und Anschläge werden auf Material und Geometrie abgestimmt.
4. Mechanische Ergänzungen: Gewinde, Senkungen, Schweißbolzen oder Befestiger werden nach Zeichnung eingebracht, sofern vorgesehen.
5. Entgraten und Kantenverrundung: Kanten werden für sichere Weiterverarbeitung, Oberfläche oder Montage vorbereitet.
6. Schweißen und Richten: Einzelteile werden zu Baugruppen gefügt; relevante Baugruppenmaße werden im passenden Zustand bewertet.
7. Oberflächenveredelung: Optische und funktionale Anforderungen werden projektbezogen umgesetzt.
8. Baugruppenmontage, Prüfung und Versand: Teile werden bei Bedarf vormontiert, gekennzeichnet, dokumentiert und verpackt.

Durch diese Fertigungstiefe lassen sich Schnittstellen reduzieren. Ein Ansprechpartner kann Änderungen über mehrere Prozessschritte hinweg bewerten, statt dass Zuschnitt, Biegen, Oberfläche und Montage getrennt voneinander optimiert werden.

Das ist besonders wichtig, wenn eine kleine Konstruktionsänderung mehrere Arbeitsgänge und Prüfmerkmale beeinflusst.

Welche Informationen benötigt GEMTEC für einen belastbaren Folgeauftrag?

Eine vollständige Anfrage beschleunigt die technische Bewertung und reduziert Interpretationsspielraum. Für CNC-Blechbearbeitung mit wiederkehrenden Bauteilen sollten Sie möglichst folgende Unterlagen und Angaben bereitstellen:

• Aktuelle technische Zeichnung mit Zeichnungsnummer, Revision und Datum.
• Passende CAD-Dateien, beispielsweise STEP für die 3D-Geometrie und DXF für ebene Konturen, sofern verfügbar.
• Werkstoff und Lieferzustand in der im Projekt benötigten Eindeutigkeit.
• Blechdicke oder Materialstärke und gegebenenfalls besondere Materialnachweise.
• Stückzahl und Abruflogik: Einzelteil, Kleinserie, Serie, Jahresbedarf oder geplante Lose.
• Toleranz- und Qualitätsanforderungen mit Kennzeichnung der funktionskritischen Merkmale.
• Oberflächenanforderung, beispielsweise Schliff, Pulverbeschichtung, Eloxieren oder Verzinken, sofern vorgesehen.
• Prüf- und Dokumentationsumfang: Erstteil, Messprotokoll, Materialdokumente, Kennzeichnung oder Rückverfolgbarkeit, soweit benötigt.
• Montageanforderungen und relevante Schnittstellen zu Nachbarteilen.
• Terminwunsch, Verpackung und Lieferung einschließlich besonderer Los- oder Kennzeichnungsvorgaben.
• Hinweise aus früheren Losen: freigegebene Abweichungen, bekannte Passprobleme oder bewährte Montagesituationen.

Senden Sie bei einer Revision immer den vollständigen neuen Datensatz, nicht nur eine Änderungsnotiz. Wir gleichen die Unterlagen ab und klären offene technische Punkte, bevor daraus ein belastbarer Fertigungsauftrag wird.

CNC-Blechbearbeitung in Berlin-Brandenburg und darüber hinaus

Wir fertigen in Königs Wusterhausen in Brandenburg. Für Unternehmen aus Berlin-Brandenburg ermöglichen die räumliche Nähe und der direkte Austausch kurze Abstimmungswege, etwa bei Musterteilen, Baugruppen oder Änderungen.

Gleichzeitig ist unsere Prozesskette nicht auf regionale Projekte beschränkt. Wiederkehrende Blechteile und Baugruppen können auch für überregionale Bedarfe geplant und umgesetzt werden.

Häufige Fragen zu CNC-Blechbearbeitung und Wiederholteilen

Wer übernimmt CNC-Blechbearbeitung für wiederkehrende Industriebauteile mit gleichbleibender Qualität?

Wir übernehmen CNC-Blechbearbeitung als durchgängige Prozesskette. Je nach Bauteil verbinden wir Konstruktion, Laserzuschnitt oder Stanzen, CNC-Abkanten, Gewinde und Senkungen, Entgraten, Schweißen, Oberflächenveredelung und Baugruppenmontage.

Für gleichbleibende Qualität benötigen wir einen eindeutigen Revisionsstand, vollständige CAD- und Zeichnungsdaten, Material, Stückzahl sowie abgestimmte Prüfmerkmale. Auf dieser Basis lassen sich Folgeaufträge technisch sauber bewerten und planbar fertigen.

Warum entstehen bei Wiederholteilen Abweichungen, obwohl die Zeichnung gleich geblieben ist?

Mögliche Ursachen sind unterschiedliche CAD- und PDF-Stände, Schwankungen von Materialeigenschaften, veränderte Werkzeuge oder Biegefolgen, nachgelagerter Schweiß- oder Beschichtungseinfluss sowie uneinheitliche Messbedingungen.

Auch eine ungünstige Toleranzkette kann dazu führen, dass Einzelmaße zulässig sind, die Baugruppe aber nicht passt. Die Ursachenanalyse sollte deshalb Datenstand, Material, Fertigungsfolge und Messprozess getrennt prüfen.

Manuelle Blechbearbeitung oder CNC-Blechbearbeitung: Wann lohnt sich die Automatisierung?

CNC lohnt sich besonders bei wiederkehrenden Losen, komplexen Konturen, mehreren Biegungen, Varianten und standardisierbaren Prüfanforderungen. Manuelle Bearbeitung bleibt für Einzelstücke, frühe Prototypen, Anpassungen und sensible Nacharbeit sinnvoll.

Die wirtschaftlichste Lösung ist oft hybrid: CNC für reproduzierbare Hauptprozesse, manuelle Arbeit für gezielte Ergänzungen. Entscheidend sind nicht nur die Stückzahl, sondern auch Rüstaufwand, Änderungsrisiko und Folgekosten.

Wie müssen Änderungsstände und Prüfmaße bei CNC-Blechteilen dokumentiert werden?

Der Fertigungsstand sollte über Zeichnungs- oder Artikelnummer, Revision, Datum und eindeutig zugehörige Dateien identifiziert sein. Eine Änderung benötigt eine verständliche Beschreibung, eine Freigabe und einen festgelegten Wirksamkeitstermin.

Prüfmaße sollten mit Sollwert, Toleranz, Bezug, Messzustand, Prüfumfang und erforderlicher Dokumentation beschrieben werden. Der genaue Umfang richtet sich nach Funktion, Risiko, Branche und vertraglicher Vereinbarung.

Wie organisiere ich Wiederholteile in der CNC-Blechbearbeitung mit sauberem Revisionsstand?

Führen Sie einen zentral freigegebenen Datensatz, sperren Sie überholte Dateien und referenzieren Sie in jeder Bestellung die aktuelle Revision. Prüfen Sie vor einem Folgeauftrag, ob Werkstoff, Oberfläche, Toleranzen, Menge und Prüfumfang unverändert gelten.

Bei Änderungen sollten Altbestände, Übergang, erneute Erstteilprüfung und Kennzeichnung geklärt werden. Verwenden Sie nicht nur den Hinweis „wie zuletzt“, weil frühere Sonderfreigaben sonst unbemerkt übernommen werden können.

Ist bei jedem Folgeauftrag eine neue Erstteilprüfung nötig?

Nicht zwingend. Der Umfang sollte sich nach Risiko, Losgröße, Zeit seit der letzten Fertigung, Material- oder Werkzeugwechseln, Prozessänderungen und der Bedeutung der Merkmale richten.

Nach einer konstruktiven Änderung oder bei kritischen Schnittstellen kann eine erneute Erstteilprüfung sinnvoll sein. Bei stabilen, unveränderten Wiederholteilen kann eine abgestimmte fertigungsbegleitende Prüfung ausreichen.

Garantiert CNC-Bearbeitung vollständig identische Teile?

Nein. CNC reduziert Bedien- und Bewegungsvariationen, beseitigt aber nicht alle Einflüsse. Materialeigenschaften, Werkzeugzustand, Aufspannung, Rückfederung, Wärme, Nachbearbeitung und Messbedingungen bleiben relevant.

Das Ziel ist deshalb nicht eine unrealistische Nullabweichung, sondern ein beherrschter Prozess, dessen Ergebnisse innerhalb der vereinbarten Anforderungen liegen.

Welche Dateien sollte ich für ein wiederkehrendes Blechteil senden?

Senden Sie mindestens die freigegebene technische Zeichnung und die dazugehörigen CAD-Daten. Für Blechteile sind je nach Projekt ein 3D-Modell und eine 2D-Kontur hilfreich. Bei Baugruppen kommen Stückliste, Montage- oder Schweißzeichnung sowie Oberflächen- und Prüfvorgaben hinzu.

Alle Dateien müssen denselben Revisionsstand repräsentieren und eindeutig benannt sein.

CNC-Blechbearbeitung für Wiederholteile planbar aufsetzen

CNC-Blechbearbeitung sichert Serienqualität nur dann, wenn Datenstand, Fertigungsfolge, Prüfmerkmale und Änderungen gemeinsam beherrscht werden. Ein gespeichertes Programm ist wertvoll, ersetzt aber weder eine eindeutige Revision noch eine funktionsgerechte Tolerierung und abgestimmte Prüfung.

Senden Sie uns Zeichnung, CAD-Daten, Material, Stückzahl, Oberfläche, Prüfanforderungen, Revisionsstand und Terminwunsch. Wir prüfen, wie sich Ihr Wiederholteil von der Konstruktion über Laserzuschnitt und CNC-Abkanten bis zur Nachbearbeitung oder Baugruppenmontage wirtschaftlich und nachvollziehbar umsetzen lässt.

Mehr zu unseren Leistungen

• Laserzuschnitt für Einzel- und Serienteile.
• CNC-Abkanten und manuelles Abkanten.
• Baugruppenmontage inklusive Prüfung, Dokumentation und Versand.
