Kupfer schweißen: Vorbereitung, MIG schweißen und Alternativen

Kupfer ist aufgrund seiner hervorragenden Leitfähigkeit, Korrosionsbeständigkeit und ästhetischen Oberfläche in vielen Industriezweigen gefragt. Schaltschränke, Busbars, Wärmetauscher, dekorative Elemente oder kunstvolle Installationen profitieren von den besonderen Eigenschaften des roten Metalls. Doch genau diese Eigenschaften erschweren eine fachgerechte Schweißverbindung: Kupfer leitet Wärme extrem schnell ab und schmilzt bei relativ niedrigen Temperaturen, wodurch konventionelle Lichtbogenverfahren an ihre Grenzen stoßen. Zudem bildet sich bei Kontakt mit Luft eine Oxidschicht, die den Schweißprozess beeinträchtigt.

Damit technische EntscheiderInnen, KonstrukteurInnen und EinkäuferInnen aus dem Aufzugsbau, der Medizintechnik, der Lebensmittelindustrie, dem Bühnen‑ und Messebau, der Energietechnik und der Kunstbranche hochwertige Kupferschweißverbindungen erhalten, bedarf es detaillierter Vorbereitung. Dieser Beitrag erläutert, wie Kupfer vor dem Schweißen gereinigt und vorgewärmt wird, wie das MIG‑Schweißen (Metall-Inertgas) optimal eingestellt wird und welche Alternativen – etwa TIG-, Laser- oder Ultraschallverfahren – bei dünnen Blechen oder Speziallegierungen in Frage kommen. Darüber hinaus werden die relevanten Normen, Toleranzen und Planungsgrundsätze erläutert sowie die Vorteile der bereichsübergreifenden Zusammenarbeit bei GEMTEC hervorgehoben.

Materialeigenschaften von Kupfer und ihre Auswirkungen auf das Schweißen

Hohe Wärmeleitfähigkeit und Wärmekapazität

Kupfer besitzt eine Wärmeleitfähigkeit von etwa 400 W/(m·K) und übertrifft damit Stahl und Aluminium deutlich. Diese Eigenschaft ist vorteilhaft für elektrische Leitungen und Wärmetauscher, doch beim Schweißen führt sie dazu, dass die zugeführte Energie rasch abfließt. Wenn nicht genügend Energie in kurzer Zeit eingetragen wird, kann die Schmelzzone schnell erstarren, bevor eine vollständige Verschmelzung der Bauteile erreicht wird. Aus diesem Grund sind höhere Stromstärken oder Laserleistungen erforderlich; gleichzeitig steigt der Wärmeeintrag und damit die Gefahr von Verzug und unerwünschter Gefügeveränderung.

Zusätzlich hat Kupfer eine hohe Wärmekapazität. Es benötigt viel Energie, um die Temperatur zu erhöhen. Beim MIG‑Schweißen müssen Schweißgeräte daher dauerhaft hohe Stromstärken liefern, um das Schmelzbad stabil zu halten. Diese Belastung sollte bei der Auswahl des Schweißgeräts und der Betriebsparameter berücksichtigt werden.

Geringer Schmelzpunkt und große Wärmeausdehnung

Mit einer Schmelztemperatur von circa 1 083 °C liegt Kupfer deutlich unter Stahl. Ein kurzer Moment zu hoher Hitze kann dazu führen, dass das Schmelzbad unkontrolliert ausläuft. Gleichzeitig dehnt sich Kupfer bei Erwärmung stark aus und zieht sich beim Abkühlen ebenso stark zusammen. Dieses Verhalten kann zu Verformungen und Spannungen führen, wenn die Wärmeeinbringung nicht sorgfältig gesteuert wird. Deshalb sind gleichmäßige Heiz- und Kühlphasen sowie das kontrollierte Vorwärmen essenziell.

Hohe Reflexion und Oxidationsneigung

Bei optischen Verfahren (z. B. Laserstrahl) reflektiert Kupfer große Teile des infraroten Lichts, was den Energieeintrag erschwert. Obwohl die Reflexion beim MIG‑Schweißen keine Rolle spielt, ist die Oxidationsneigung relevant: Schon dünne Oxidschichten erschweren die Bildung eines homogenen Schmelzbads. Legierungen mit Aluminium oder Nickel können bei Einwirkung von Sauerstoff zusätzlich feste Oxide bilden. Diese Oxide und andere Verunreinigungen führen zu Poren, Einschlüsse oder Schweißspritzer. Das Entfernen der Oxidschicht kurz vor dem Schweißen ist daher Pflicht.

Legierungen und Schweißeignung

Kupfer wird selten in reiner Form verarbeitet. Typische Legierungselemente sind Zinn, Zink, Silizium, Aluminium und Nickel. Diese beeinflussen Schmelztemperatur, Wärmeleitfähigkeit, mechanische Eigenschaften und Schweißeignung.

• Reines Kupfer (Cu-ETP, Cu-OFE): Es besitzt die höchste elektrische Leitfähigkeit, ist aber relativ weich und besitzt eine starke Wärmeleitfähigkeit. Sauerstofffreies Kupfer (Cu-OFE) ist wegen der geringen Porositätsneigung beim Schweißen zu bevorzugen.
• Kupfer-Zink-Legierungen (Messing): Mit steigendem Zinkgehalt sinkt der Schmelzpunkt, während Festigkeit und Härte steigen. Messing lässt sich MIG-schweißen, allerdings verdampft Zink bei hohen Temperaturen und bildet weißes Zinkoxid, das zu Porosität führen kann. Schutzgas und zügige Schweißgeschwindigkeit sind wichtig.
• Kupfer-Silizium-Legierungen (Siliziumbronze): Diese Legierungen haben eine gute Schweißeignung, hohe Korrosionsbeständigkeit und werden häufig als Zusatzwerkstoff beim MIG‑Brazing eingesetzt.
• Kupfer-Aluminium-Legierungen (Aluminiumbronze): Sie sind fest und korrosionsbeständig, neigen aber zu Heißrissen. Ein angepasstes Schweißregime mit kontrollierter Wärmeeinbringung ist erforderlich.
• Kupfer-Nickel-Legierungen: Diese weisen eine geringere Wärmeleitfähigkeit als reines Kupfer auf und lassen sich daher leichter schweißen. Bei Marineanwendungen sind sie verbreitet.

Die Wahl der Legierung bestimmt, ob MIG‑Schweißen möglich ist, welche Zusatzstoffe benötigt werden und welche Vorwärmtemperaturen ratsam sind.

Vorbereitung: Reinigung, Vorwärmen und Bauteilfixierung

Eine fachgerechte Vorbereitung bildet die Grundlage jeder stabilen Schweißverbindung. Insbesondere bei Kupfer müssen Verunreinigungen und Oxidfilme entfernt, die Wärmeeinbringung geplant und die Bauteile fixiert werden.

Reinigung der Oberfläche

Oxidfilme und Schmutz verhindern eine vollständige Verschmelzung und können zur Porenbildung führen. Vorbereitungsmaßnahmen sollten unmittelbar vor dem Schweißen erfolgen, um eine erneute Oxidation zu minimieren:

1. Entfetten: Entfernen Sie Fette, Öle und organische Rückstände mit einem lösemittelhaltigen Reiniger wie Aceton oder Alkohol. Verwenden Sie saubere, fusselfreie Tücher.
2. Mechanisches Abtragen von Oxiden: Verwenden Sie Edelstahl- oder Messingbürsten, die ausschließlich für Kupfer benutzt werden, um Oxidschichten zu entfernen. Alternativ können Schleifscheiben mit feiner Körnung eingesetzt werden. Achten Sie darauf, nur die oberste Schicht abzutragen, um das Metall nicht zu verletzen. Laut Industrial Metal Supply müssen diese Werkzeuge ausschließlich für Nichteisenmetalle verwendet werden, damit keine Eisenpartikel in die Oberfläche gelangen.
3. Beizen oder chemisches Reinigen: Für hartnäckige Oxidschichten stehen spezielle Beizlösungen zur Verfügung. Nach dem Beizen müssen die Bauteile gründlich mit Wasser gespült und getrocknet werden.

Die gereinigten Bauteile sollten bis zum Schweißen geschützt aufbewahrt werden. Bereits gereinigte Bereiche dürfen nicht mit bloßen Händen berührt werden, da Hautfette erneut Verunreinigungen einbringen.

Vorwärmen des Werkstoffs

Durch die hohe Wärmeleitfähigkeit strömt die eingebrachte Energie schnell vom Schweißbereich weg. Eine gezielte Vorwärmung verbessert die Prozessstabilität. Sie reduziert das Temperaturgefälle, verhindert vorzeitiges Erstarren und senkt das Risiko von Spannungsrissen.

• Dicke ≤ 3 mm: Bei dünnen Blechen genügt eine moderate Vorwärmung auf etwa 50 °C, um Kondenswasser zu entfernen. Beim MIG‑Brazing mit Siliziumbronze kann oft auf Vorwärmen verzichtet werden, weil die Schmelztemperatur des Zusatzwerkstoffs niedriger ist.
• 4 – 7 mm Wandstärke: Hier empfiehlt sich eine Vorwärmung zwischen 150 °C und 300 °C. Bei MIG‑Schweißen mit reinen Kupferdrähten wird die Wärme durch das Schmelzen des Drahts zusätzlich erhöht, sodass eine geringere Vorwärmung im Vergleich zu TIG nötig ist. Die Richtwerte basieren darauf, dass zu hohe Vorwärmtemperaturen den Werkstoff weichglühen können.
• > 7 mm: Bei dicken Kupferplatten oder Gussstücken muss auf höhere Temperaturen bis 300–400 °C vorgeheizt werden. Ohne Vorwärmen fließt die Wärme so schnell ab, dass die Schweißnaht nicht vollständig durchdringt.

Das Vorwärmen erfolgt mit Gasbrennern, Induktion oder im Ofen. Eine gleichmäßige Erwärmung ist wichtig, um Temperaturunterschiede zu minimieren. Führen Sie stets Temperaturmessungen mit Kontaktthermometern oder Pyrometern durch.

Fixierung und Fügevorbereitung

Kupfer verzieht sich bei Erwärmung aufgrund seiner hohen Wärmeausdehnung. Um Passungenauigkeiten zu vermeiden, sollten die Bauteile vor dem Schweißen sicher fixiert und die Fügung sorgfältig vorbereitet werden:

• Spaltmaß: Vermeiden Sie große Spalte. Im MIG‑Schweißen sollte der Spalt nicht größer als 0,5 mm sein, damit das Schmelzbad nicht abfließt. Bei dickeren Blechen können Fasen angebracht werden, um den Einbrand zu erleichtern.
• Tack‑Schweißungen: Setzen Sie kurze Heftschweißungen in regelmäßigen Abständen, um die Teile zu fixieren. Durch den hohen Wärmeausdehnungskoeffizienten können sich Bauteile während des Schweißens verziehen; Heftnähte gleichen Spannungsspitzen aus und vermindern Verzug.
• Spannvorrichtungen: Für Serienfertigung oder Präzisionsarbeiten empfiehlt sich die Verwendung von Spannvorrichtungen, die das Bauteil in Position halten und gleichzeitig dem Werkstoff Raum zum thermischen Ausdehnen lassen.
• Wärmeableitung kontrollieren: Verwenden Sie Kupferunterlagen oder Wärmesenken strategisch, um die Wärme gezielt abzuleiten und Verzug zu steuern. In manchen Fällen kann das Anbringen von Kühlkörpern in der Nähe der Schweißzone das Temperaturgefälle reduzieren.

Durch diese Maßnahmen minimieren Sie Verzug, stellen die Passgenauigkeit sicher und schaffen optimale Voraussetzungen für das MIG‑Schweißen.

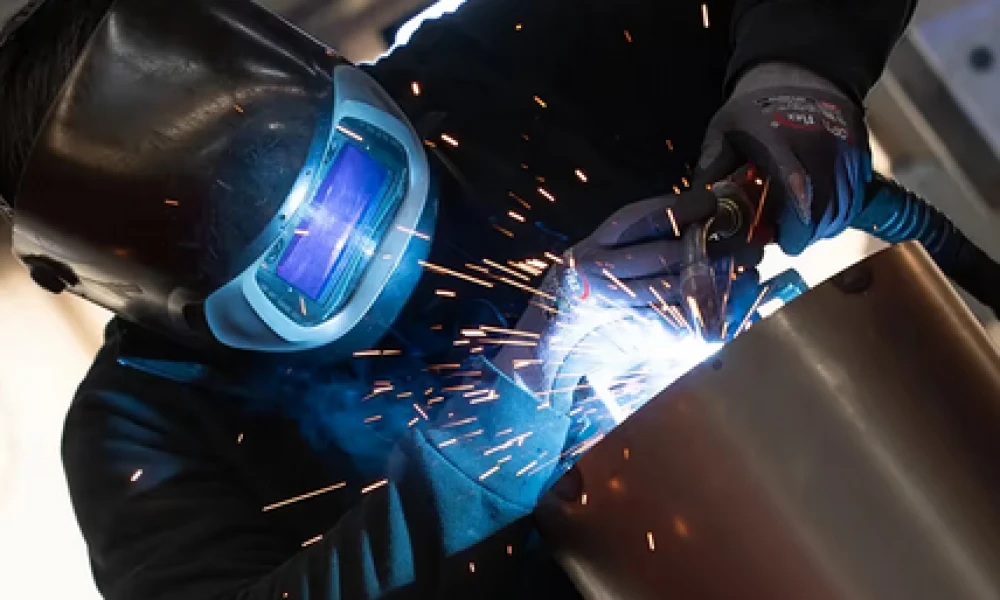

MIG‑Schweißen von Kupfer

Funktionsprinzip und Besonderheiten

Das MIG‑Schweißen (Metall-Inertgas) ist ein Lichtbogenverfahren, bei dem ein kontinuierlich zugeführter Draht als Elektroden‑ und Zusatzwerkstoff dient. Der Lichtbogen brennt zwischen dem Draht und dem Werkstück unter Schutzgas. Für Kupfer wird Gleichstrom mit positiver Elektrode (DCEP) verwendet, wodurch die Drahtspitze stärker erwärmt und ein gleichmäßiger Materialübergang gewährleistet wird. Dieses Verfahren bietet hohe Abschmelzleistungen und ist automatisierbar, was insbesondere bei dicken Kupferteilen Vorteile bietet.

Im Vergleich zum TIG‑Schweißen erfordert MIG weniger manuelle Geschicklichkeit und erlaubt höhere Schweißgeschwindigkeiten. Es eignet sich daher für Serienfertigungen oder Anwendungen, bei denen hohe Produktionsraten gefordert sind. Allerdings entsteht durch den kontinuierlichen Drahtvorschub mehr Wärme, was zu Verzug führen kann. Die Prozesskontrolle ist daher entscheidend.

Auswahl des Zusatzwerkstoffs

Die Wahl des Drahtes hängt von der Legierung des Grundmaterials und dem gewünschten Ergebnis ab:

• Reiner Kupferdraht (ER Cu): Für Schweißverbindungen an reinem Kupfer. Der Draht enthält Deoxidationsmittel, die Sauerstoff binden und Porosität verringern. Diese Drähte eignen sich für dickere Bauteile und verschmelzen mit dem Grundwerkstoff.
• Kupfer‑Silizium‑Drähte (ER CuSi): Häufig als Siliziumbronze bezeichnet. Silizium senkt den Schmelzpunkt und verbessert den Fluss. Diese Drähte werden beim MIG‑Brazing verwendet, bei dem das Grundmetall nicht vollständig schmilzt. Sie sind ideal für dünnwandige Bauteile, Messing oder verzinkte Stähle, da sie den Verzug minimieren.
• Kupfer‑Nickel‑Drähte (ER CuNi): Für Kupfernickellegierungen und maritimes Umfeld. Nickel erhöht die Festigkeit und Korrosionsbeständigkeit.
• Spezielle Legierungen (ER CuAl, ER CuSn): Für Aluminiumbronze und Phosphorbronze. Diese Drähte helfen, Heißrisse zu vermeiden und die Schweißnaht an die Eigenschaften des Grundwerkstoffs anzupassen.

Um einen stabilen Drahtvorschub sicherzustellen, sind besondere Vorschubeinrichtungen notwendig. Wie beim Schweißen von Aluminium sollten U‑knurled‑Rollen und PTFE‑Führungen verwendet werden, da Kupferdrähte weich sind und sich sonst verklemmen können. Eine konstante Drahtspannung verhindert das sogenannte „Birdnesting“.

Schutzgaswahl und Gasdurchfluss

Das Schutzgas verhindert, dass Sauerstoff und Stickstoff in das Schmelzbad eindringen, und beeinflusst die Wärmeabgabe des Lichtbogens. Bei Kupfer sind folgende Gase üblich:

• Argon (Ar): Ein inertes Gas mit niedriger Ionisationsenergie. Es sorgt für einen weichen, stabilen Lichtbogen und wird häufig bei dünnen Blechen verwendet. Laut der Kupferschweißrichtlinie von Industrial Metal Supply eignet sich Argon für dickere Kupferteile oder Legierungen mit geringerer Wärmeleitfähigkeit wie Kupfer‑Nickel. Es erzeugt jedoch weniger Hitze als Helium.
• Helium (He): Helium besitzt eine zehnfach höhere Wärmeleitfähigkeit als Argon. Es ermöglicht tiefere Einbrände, höhere Schweißgeschwindigkeiten und eine geringere Porenneigung. Helium eignet sich besonders für dickwandige Bauteile, ist aber teurer und erfordert höhere Gasflüsse.
• Argon‑Helium‑Gemische: Eine Kombination aus beiden Gasen bietet ein gutes Verhältnis von Kosten, Einbrandtiefe und Prozessstabilität. Häufig kommen Mischungen mit 25–75 % Helium zum Einsatz. Je höher der Heliumanteil, desto heißer der Lichtbogen. Für MIG‑Brazing reichen geringere Heliumanteile.
• Argon‑Stickstoff‑Gemische: Für Sprühlichtbogenanwendungen werden Mischungen mit weniger als 30 % Stickstoff eingesetzt. Bei Kupfer sollten sie jedoch nur in besonderen Fällen eingesetzt werden, da Stickstoff die Bildung von Poren fördern kann.

Die Gasdurchflussrate hängt von der Düsenöffnung, der Stromstärke und der Bauteilgeometrie ab. Typische Werte für Argon liegen zwischen 10 und 20 l/min, für Helium‑reiche Mischungen zwischen 20 und 40 l/min. Achten Sie auf eine laminare Strömung, damit das Schutzgas die Naht vollständig umhüllt.

Prozessparameter: Stromstärke, Spannung und Schweißgeschwindigkeit

Um stabile MIG‑Schweißnähte an Kupfer zu erzeugen, muss ein Gleichgewicht zwischen Energieeinbringung und Schweißgeschwindigkeit gefunden werden:

• Stromstärke: Sie bestimmt die Drahtschmelzrate. Bei dicken Platten (≥ 6 mm) sind hohe Stromstärken (200–400 A) nötig, um genügend Wärme einzubringen. Dünnwandige Bauteile erfordern niedrigere Stromstärken (80–150 A), um Verzug zu minimieren.
• Spannung: Eine höhere Lichtbogenspannung verlängert den Lichtbogen, verbessert die Penetration und erzeugt einen breiteren Nahtquerschnitt. Allerdings erhöht sie auch den Wärmeeintrag. Für Sprühlichtbogen wird eine höhere Spannung benötigt, während Kurzschluss- oder Pulslichtbogen niedrigere Spannungen nutzen.
• Schweißgeschwindigkeit: Eine hohe Geschwindigkeit reduziert den Wärmeeintrag pro Längeneinheit und minimiert Verzug, kann jedoch zu unzureichendem Einbrand führen. Eine zu langsame Geschwindigkeit führt zu übermäßigem Wärmeeintrag. Praxiswerte liegen im Bereich von 8–20 mm/s, abhängig von Materialstärke und Fügegeometrie.
• Vorwärmtemperatur: Für MIG‑Schweißen genügt eine moderate Vorwärmung (siehe oben). Zu hohe Vorwärmungen steigern den Wärmeeintrag und können zu grobkörnigem Gefüge führen.

Schweißtechniken: Stringer Beads, Sprühlichtbogen und Pulsverfahren

• Stringer Beads: Dabei wird der Brenner ohne Pendelbewegung geradlinig geführt. Diese Technik erzeugt schmale Nähte und minimiert Wärmeeintrag. Sie eignet sich besonders für dünne Bleche und MIG‑Brazing.
• Sprühlichtbogen: Bei höherer Stromstärke und Spannung geht der Draht in einen Sprühlichtbogen über, der feine Tröpfchen auf das Werkstück überträgt und glatte Nähte erzeugt. Kupfer lässt sich damit effizient schweißen, insbesondere bei dickeren Querschnitten. Argon‑Stickstoff‑Gemische können den Sprühlichtbogen stabilisieren.
• Puls‑MIG: Hier wird die Stromstärke zwischen Grund- und Spitzenwerten moduliert. In der Spitzenphase schmilzt ein Tropfen ab, während in der Grundphase die Schmelze stabilisiert wird. Puls‑MIG erlaubt das Schweißen in Zwangspositionen und reduziert Spritzer. Es eignet sich für Kupferlegierungen, bei denen die Kontrolle der Wärmeeinbringung entscheidend ist.
• MIG‑Brazing: Beim MIG‑Löten schmilzt der Zusatzdraht (häufig Siliziumbronze), während das Grundmaterial nur angelötet wird. Die Verbindung ist fest, aber der Wärmeeintrag geringer. Diese Methode eignet sich für Mischverbindungen, dünne Bleche und galvanisierte Stähle. Sie ermöglicht niedrige Vorwärmtemperaturen.

Vorteile und Grenzen des MIG‑Schweißens

MIG bietet gegenüber anderen Verfahren spezifische Vor- und Nachteile:

Vorteile:

• Hohe Abschmelzleistung: Der kontinuierliche Draht ermöglicht große Schweißvolumina in kurzer Zeit. Dies ist ideal für dicke Kupferteile wie Busbars oder massive Anschlussplatten.
• Einfache Handhabung: MIG erfordert weniger manuelles Geschick als TIG. Schweißende können zügig lernen, stabile Nähte zu erzeugen, was den Schulungsaufwand reduziert.
• Automatisierbarkeit: Durch Drahtvorschub und einstellbare Parameter lässt sich der Prozess leicht automatisieren. In Verbindung mit Robotern und Spannvorrichtungen sind hohe Serienleistungen möglich.
• Geringere Vorwärmtemperaturen: Im Vergleich zum TIG‑Schweißen kann das Vorwärmen reduziert werden, was Energie spart.

Grenzen:

• Höherer Wärmeeintrag: Der höhere Materialübergang führt zu einer größeren Wärmeeinflusszone. Dies kann bei dünnen Blechen zu Verzug oder Verfärbungen führen.
• Geringere Kontrolle des Schmelzbads: Im Vergleich zum TIG‑Verfahren ist die Kontrolle über den Schmelztropfen begrenzt. Beim MIG‑Brazing wird diese Problematik durch den niedrigeren Schmelzpunkt des Zusatzwerkstoffs verringert.
• Ausrüstungskosten: Für hochwertige MIG‑Schweißgeräte, Drahtvorschubsysteme, spezielle Liners und Gasgemische können höhere Investitionen erforderlich sein. Diese amortisieren sich durch den hohen Durchsatz erst bei größeren Serien.

Typische Fehlerquellen und deren Vermeidung

• Porosität: Entsteht durch eingeschlossene Gase, Oxidfilme oder Verunreinigungen im Draht. Abhilfe schaffen sorgfältiges Reinigen, die Verwendung eines hochwertigen Zusatzdrahts mit Deoxidationsmitteln sowie eine geeignete Gasabdeckung. Der Brenner sollte so geführt werden, dass der Draht stets im Schutzgasbereich liegt.
• Verzug und Verformung: Durch hohe Wärmeleitfähigkeit und Ausdehnung kann das Werkstück verzogen werden. Um dies zu minimieren, eignen sich Vorwärmen (je nach Dicke), eine kontrollierte Schweißgeschwindigkeit, eine symmetrische Schweißreihenfolge und der Einsatz von Spannvorrichtungen.
• Unzureichender Einbrand: Wenn die Wärme schnell dissipiert, entsteht keine vollständige Durchdringung. Abhilfe bieten ein höherer Strom, heliumreiche Gasgemische und eine geringere Schweißgeschwindigkeit; auch Vorwärmen verbessert den Einbrand.
• Kabelverwicklungen („Birdnesting“): Weiche Kupferdrähte können im Vorschub verklemmen. Dem lässt sich entgegenwirken, indem U‑Rollen und PTFE‑Führungen eingesetzt werden, die Drahtspannung korrekt eingestellt wird und der Drahtführungsschlauch sauber bleibt.
• Heißrisse: Bei Legierungen wie Aluminiumbronze oder Phosphorbronze können Heißrisse auftreten, wenn das Schmelzbad zu schnell abkühlt. Zu vermeiden sind hohe Schweißgeschwindigkeiten; außerdem sollten geeignete Zusatzstoffe gewählt und die Abkühlung kontrolliert werden.

Durch Kenntnis dieser Fehlerquellen und konsequente Prozesskontrolle lassen sich hochwertige Kupferverbindungen realisieren.

Weitere Schweiß- und Fügeverfahren für Kupfer

MIG ist nicht immer das ideale Verfahren. Je nach Wandstärke, Legierung oder Qualitätsanforderung können alternative Prozesse besser geeignet sein.

TIG‑Schweißen (WIG)

Das Tungsten-Inertgas-Schweißen (TIG) bietet höchste Kontrolle über die Wärmeeinbringung und die Schweißpfütze. Ein nicht abschmelzender Wolfram-Elektrodenstab erzeugt den Lichtbogen, während der Zusatzwerkstoff manuell zugeführt wird. Für Kupfer eignet sich TIG besonders bei dünnen Blechen (< 3 mm) und bei Anwendungen, die optisch anspruchsvolle Nähte erfordern, wie in der Medizintechnik oder im Instrumentenbau. Der Prozess bietet eine schmale Wärmeeinflusszone und minimiert Verzug; allerdings sind die Schweißgeschwindigkeiten geringer als beim MIG. Laut dem Schweißleitfaden von Industrial Metal Supply wird TIG für dickere Materialien (> 1,5 mm) mit entsprechenden Füllern eingesetzt, bei sehr dicken Bauteilen kann MIG jedoch wirtschaftlicher sein.

Laserschweißen

Beim Laserschweißen wird ein fokussierter Laserstrahl verwendet, um das Metall aufzuschmelzen. Das Verfahren erzeugt extrem schmale Nähte und minimiert die Wärmeeinflusszone. Für Kupfer ist das Verfahren wegen der hohen Reflexion anspruchsvoll. Allerdings bieten moderne Faserlaser mit hoher Leistung und kurzer Wellenlänge die Möglichkeit, Kupfer effektiv zu schweißen. Dabei kann auf Vorwärmen verzichtet werden. Laser ist ideal für präzise, komplexe Geometrien oder automatisierte Kleinbauteile, wie in der Elektronikindustrie. In der Fertigung von Kupferleiterplatten oder Mikroschaltern findet es Anwendung. Aufgrund hoher Anschaffungskosten kommt es überwiegend bei großen Serien oder in Kombination mit anderen Prozessen zum Einsatz.

Widerstands‑ und Ultrasonic-Schweißen

• Widerstandsschweißen: Dieses Verfahren nutzt den elektrischen Widerstand der Werkstoffe, um Wärme zu erzeugen. Es eignet sich für dünne Kupferfolien und wird vor allem in der Elektronik für Batterieverbinder und Kabelverbindungen eingesetzt. Durch die hohe Wärmeleitfähigkeit ist eine präzise Steuerung der Energie notwendig.
• Ultraschall‑Schweißen: Hierbei wird keine Schmelze gebildet; die Verbindung entsteht durch hochfrequente Schwingungen, die eine Reibungswärme erzeugen. Laut dem technischen Leitfaden von Wieland müssen für eine feste Verbindung die Oberflächen vollständig metallisch blank sein und mit definierter Kraft aneinander gepresst werden. Der Prozess eignet sich für dünne Leitungen und Folien in der Elektronik und ermöglicht hochleitfähige Verbindungen ohne Wärmeeinfluss.

Löten und MIG‑Brazing

Neben dem Schweißen werden Kupferteile häufig gelötet. Beim Weich- oder Hartlöten schmilzt nur das Lot, nicht jedoch das Grundmaterial. Dieses Verfahren eignet sich für kleine Querschnitte, Rohrverbindungen und Anwendungen, bei denen die elektrische Leitfähigkeit nur bedingt wichtig ist. MIG‑Brazing kombiniert den MIG‑Prozess mit Löttechnik, indem Siliziumbronze als Zusatzwerkstoff eingesetzt wird. Der Wärmeeintrag ist geringer, und Zink‑ oder Aluminiumhaltige Komponenten werden vor dem Schmelzen geschützt. Dadurch ist MIG‑Brazing eine gängige Reparaturmethode in der Fahrzeugkarosserie.

Alternative Fügeprozesse

• Reibschweißen: Durch axiale Bewegung und Reibung entstehen hohe Temperaturen, die eine feste Verbindung ohne Zusatzwerkstoff herstellen. Es eignet sich für rotationssymmetrische Teile wie Rohre oder Stangen.
• Kaltverformen (Clinchen): Dünne Bleche können durch mechanische Verformung ohne Wärmeeinfluss miteinander verbunden werden. Dieses Verfahren ist vor allem bei verzinkten oder beschichteten Blechen interessant.

Die Wahl des Verfahrens sollte sich an Materialstärke, Legierung, Bauteilgeometrie und wirtschaftlichen Kriterien orientieren. MIG‑Schweißen ist ideal für dicke, massive Kupferteile, während TIG und Laser bei dünnen Blechen und präzisen Anwendungen punkten. Ultrasonic- und Widerstandsschweißen sind prädestiniert für leitfähige Kleinteile in der Elektrotechnik.

Normen, Toleranzen und Qualitätsstandards

Für die Planung und Ausführung von Schweißarbeiten an Kupfer gelten verschiedene Normen. Sie regeln die Abnahmekriterien, die Toleranzklassen und die Dokumentation. Im Folgenden finden Sie eine Auswahl relevanter Normen:

ISO 2768 – Allgemeintoleranzen

Diese Norm legt Toleranzen für Längen-, Winkel- und Formmaße fest, wenn keine spezifischen Toleranzen angegeben sind. In der Toleranzklasse m (mittel) gelten beispielsweise ±0,1 mm für Abmessungen bis 3 mm, ±0,2 mm bis 6 mm und ±0,3 mm bis 30 mm. Beim Schweißen von Kupfer sollte geprüft werden, ob die Teile nach dem Schweißen diese Toleranzen einhalten. Durch den hohen Wärmeausdehnungskoeffizienten können Abweichungen entstehen, weshalb Vorrichtungen und symmetrische Schweißreihenfolgen wichtig sind.

ISO 9013 – Schnittkantenqualität

Diese Norm definiert Qualitätsklassen für thermische Schnittkanten (Laser, Plasma, Autogen). Obwohl sie vorrangig beim Laserschneiden relevant ist, beeinflusst die Schnittqualität die Passgenauigkeit und damit das Schweißergebnis. Saubere, rechtwinklige Schnittkanten erleichtern das Einbringen des Schweißdrahts und minimieren Spalte.

ISO 13919 – Qualitätsstufen für Strahlverfahren

Teil 1 und 2 der Norm ISO 13919 definieren Qualitätsstufen für Schweißverbindungen mittels Elektronenstrahl und Laser (für Stahl bzw. Aluminium). Für Kupferverbindungen, die mittels Laser geschweißt werden, kann diese Norm herangezogen werden, um Akzeptanzkriterien für Poren, Risse und Geometrie festzulegen. Sie ergänzt projektbezogene Spezifikationen.

DIN EN 1090 – Tragende Bauteile aus Stahl und Aluminium

Diese Norm regelt die werkseigene Produktionskontrolle und die Ausführungsklassen für tragende Bauteile. GEMTEC verfügt über Zertifikate für Aluminiumtragwerke nach DIN EN 1090‑3 und für Stahltragwerke nach DIN EN 1090‑2. Für Kupferteile in Bauwerken können ähnliche Zertifizierungsanforderungen gelten, insbesondere wenn es sich um tragende Konstruktionen handelt.

ISO 15609‑4 – Schweißanweisungen

Sie beschreibt die Erstellung von Schweißanweisungen für Laserstrahlverfahren. Für MIG‑Schweißanweisungen werden die entsprechenden Teile der ISO 15609‑Serien verwendet. In der Schweißanweisung werden Parameter wie Strom, Spannung, Drahtdurchmesser, Schweißposition, Vorwärmtemperatur, Schutzgas und Prüfverfahren dokumentiert. Eine schriftliche Anweisung dient der Qualitätskontrolle und ist Basis für reproduzierbare Ergebnisse.

Prüfverfahren

Kupferschweißnähte werden mittels zerstörungsfreier Prüfungen wie Sichtprüfung, Durchstrahlungsprüfung, Ultraschall oder Wirbelstromprüfung kontrolliert. Besonders poröse Legierungen müssen oft röntgengeprüft werden, um innere Fehler zu entdecken. Für sicherheitsrelevante Bauteile in der Elektro- und Energietechnik kommen zusätzlich elektrische Widerstandsmessungen zum Einsatz, um die Leitfähigkeit sicherzustellen.

Projektplanung und Prozessintegration

Kombination mit Laserschneiden und CNC‑Biegen

Eine effiziente Fertigung von Kupferkonstruktionen beginnt bereits beim Zuschnitt und der Biegetechnik. Präzise Bauteile erleichtern das Schweißen erheblich, da sie enge Spalte und exakte Passungen ermöglichen.

• Laserschneiden: Moderne Laserschneidverfahren erzeugen saubere Kanten mit geringer Gratbildung. Dies reduziert die Vorbereitungszeit und verbessert die Nahtqualität. Die Schnittqualität nach ISO 9013 gibt vor, wie glatt und rechtwinklig die Kante sein sollte. Bei Kupfer können CO₂‑ oder Faserlaser eingesetzt werden.
• CNC‑Biegen und der K‑Faktor: Beim Biegen verändert sich die Position der neutralen Faser, was die Zuschnittlänge beeinflusst. Der K‑Faktor liegt für Kupfer zwischen 0,3 und 0,5. Die Biegelänge wird nach der Gleichung BA = θ × (R + K × t) berechnet, wobei θ der Biegewinkel, R der Innenradius und t die Materialstärke sind. Falsch berechnete K‑Faktoren führen zu ungenauen Biegeteilen. Durch das enge Zusammenspiel von Konstruktion, Biegeabteilung und Schweißerei bei GEMTEC werden diese Parameter angepasst, um ein optimales Zusammenspiel sicherzustellen.

Fertigungsprozess bei GEMTEC

Die GEMTEC GmbH verfügt über modernste Anlagen für Laserschneiden, Stanzen, Biegen und Schweißen. Nach eigenen Angaben arbeiten sie mit WIG-, MIG- und Laser-Schweißverfahren für jede Anforderung. Die bereichsübergreifende Zusammenarbeit sorgt für kurze Wege und eine zentrale Ansprechperson. Dadurch können Kunden von einer schnellen Auftragsabwicklung, durchdachter Planung und hoher Qualität profitieren. Reparaturschweißungen, Spezialschweißungen und Sonderanfertigungen werden ebenso realisiert wie Serienfertigung.

Anwendungen und Branchen

Kupfer und seine Legierungen kommen in vielfältigen Branchen zum Einsatz. Das MIG‑Schweißen unterstützt dabei sowohl die Fertigung massiver Stromschienen als auch dekorativer Elemente. Hier einige Beispiele:

1. Energietechnik: In Stromverteilern, Schaltanlagen und Transformatoren kommen dicke Kupferschienen („Busbars“) zum Einsatz. MIG‑Schweißen ermöglicht es, diese massiven Leiter effizient und mit niedriger Übergangswiderstand zu verbinden. Helium‑haltige Schutzgase sorgen für tiefen Einbrand, um die hohe Strombelastbarkeit zu gewährleisten.
2. Aufzugsbau und Fördertechnik: Fahrstuhlschienen, Elektrokabel und Motoranschlüsse bestehen teilweise aus Kupfer. MIG‑Schweißen reduziert den Fertigungsaufwand und erzeugt robuste Verbindungen, die auch bei hohen dynamischen Belastungen zuverlässig bleiben.
3. Medizintechnik: Kupfer wird wegen seiner antibakteriellen Eigenschaften in Sterilisatoren, Laborgeräten und medizintechnischen Apparaturen eingesetzt. Hier sorgen dünne, präzise TIG‑ oder MIG‑Brazing‑Nähte dafür, dass die Oberflächen hygienisch bleiben und Reinigungszyklen standhalten.
4. Lebensmittelindustrie: In Wärmetauschern, Leitungen und Kesseln wird Kupfer aufgrund seiner Korrosionsbeständigkeit und Wärmeleitfähigkeit verwendet. MIG‑Schweißen eignet sich für dicke Rohrleitungen; MIG‑Brazing wird für dünne Bauteile und Mischverbindungen eingesetzt.
5. Bühnen‑ und Messebau: Kupfer kommt als Design- und Akzentmaterial zum Einsatz, z. B. bei Geländern oder Einrahmungen. MIG‑Brazing erlaubt nahezu unsichtbare Verbindungen und reduziert Verfärbungen, wodurch das warme Erscheinungsbild des Kupfers erhalten bleibt.
6. Kunst und Architektur: Skulpturen und Fassadenelemente aus Kupfer legen Wert auf glatte, ästhetische Nähte. TIG‑ und MIG‑Brazing‑Verfahren liefern porenarme Nähte mit minimiertem Wärmeeinfluss.
7. E-Mobilität: Kupfer ist ein zentraler Werkstoff für Batteriesammelschienen und Hochstromleitungen. Moderne Fertigungsprozesse wie Laserschweißen oder Ultraschall werden eingesetzt, um geringste Übergangswiderstände zu erzielen. MIG‑Schweißen findet dort Anwendung, wo dickere Querschnitte miteinander verbunden werden müssen und hohe mechanische Festigkeiten erforderlich sind.

Diese Branchenbeispiele zeigen, wie vielseitig die Kupferschweißtechnik ist. Die Entscheidung für MIG‑Schweißen, TIG‑Schweißen oder alternative Methoden hängt von den technischen Anforderungen, der Bauteilgeometrie und den wirtschaftlichen Rahmenbedingungen ab.

Praxistipps und Checkliste für erfolgreiche Projekte

Eine sorgfältige Planung und Abstimmung mit dem Fertiger ist entscheidend für den Projekterfolg. Nachfolgend finden Sie eine Checkliste, die Ihnen hilft, Kupferschweißprojekte effizient umzusetzen:

Schritt‑für‑Schritt‑Planung

1. Anforderungsanalyse: Definieren Sie die Bauteilfunktion, Belastung, elektrische Anforderungen und das Einsatzumfeld. Kupferleiter im Energietechnikbereich benötigen beispielsweise niedrige Übergangswiderstände, während dekorative Teile eine makellose Oberfläche verlangen.
2. Legierungsauswahl: Wählen Sie die passende Kupferlegierung. Reines Kupfer eignet sich für elektrische Anwendungen, während Kupfer‑Nickel‑Legierungen bei korrosiven Bedingungen eingesetzt werden. Berücksichtigen Sie die Schweißeignung und Verfügbarkeit von Zusatzdrähten.
3. Schweißverfahren wählen: Entscheiden Sie, ob MIG, TIG, Laser oder MIG‑Brazing geeignet ist. Faktoren sind Materialstärke, Produktionsmenge, geforderte Nahtqualität und Budget.
4. Bauteilvorbereitung: Planen Sie die Reinigung (Entfetten, Bürsten, Schleifen) und das Vorwärmen je nach Materialstärke. Definieren Sie Spaltmaße, Fasen und Fixierpunkte.
5. Parameter definieren: Legen Sie Stromstärke, Spannung, Schweißgeschwindigkeit, Vorwärmtemperatur und Schutzgas fest. Dokumentieren Sie diese Werte in einer Schweißanweisung (ISO 15609‑Reihe).
6. Prototypen und Testnähte: Fertigen Sie Proben, um die Parameter zu verifizieren. Prüfen Sie Einbrand, Nahtgeometrie, Porosität und mechanische Eigenschaften. Passen Sie Einstellungen bei Bedarf an.
7. Serienfertigung: Nach erfolgreicher Bemusterung gehen Sie in die Serienproduktion. Überwachen Sie den Prozess mit Sensoren und führen Sie regelmäßige Stichprobenprüfungen durch.
8. Nachbehandlung: Entfernen Sie eventuell entstandene Spritzer oder Verfärbungen. Polieren, Beizen oder Passivieren können erforderlich sein, um die Oberfläche zu veredeln. Für Anwendungen in der Elektroindustrie kann eine zusätzliche Verzinnung erforderlich sein, um Kontaktstellen zu schützen.
9. Qualitätssicherung: Dokumentieren Sie alle Schritte, Prüfprotokolle und Abnahmeergebnisse. Halten Sie Normen und Kundenspezifikationen ein. Bei sicherheitskritischen Bauteilen empfehlen sich zerstörungsfreie Prüfungen.

Tipps für den wirtschaftlichen Erfolg

• Automatisierung nutzen: Spezialisierte MIG‑Robotersysteme und geeignete Spannvorrichtungen steigern die Wiederholbarkeit und reduzieren die Fertigungszeit.
• Seriengrößen anpassen: MIG‑Schweißen rechnet sich besonders bei größeren Losgrößen. Für Einzelstücke oder Kleinstserien können TIG oder MIG‑Brazing effizienter sein.
• Materialverbrauch optimieren: Planen Sie Zuschnitte so, dass wenig Verschnitt entsteht. Verwenden Sie restliche Abschnitte für Testnähte.
• Wärmehaushalt steuern: Durch gezielte Vorwärmung und geeignete Schutzgase lassen sich Energiekosten senken und Fehlstellen vermeiden. Helium ist zwar teurer, kann jedoch bei dicken Bauteilen die Fertigungszeit verkürzen.
• Experten einbinden: Ziehen Sie SchweißfachingenieurInnen und erfahrene WerkstofftechnikerInnen hinzu, um die Parameter zu optimieren. GEMTEC stellt Ihnen mit rund 160 qualifizierten Mitarbeitenden kompetente AnsprechpartnerInnen zur Seite.

Kupfer zählt zu den anspruchsvollsten Werkstoffen in der Schweißtechnik. Seine hervorragende Wärme- und elektrische Leitfähigkeit, sein niedriger Schmelzpunkt und die Neigung zur Oxidbildung erfordern eine sorgfältige Vorbereitung und Prozesskontrolle. Das MIG‑Schweißen bietet bei dicken Kupferteilen eine hohe Abschmelzleistung, einfache Handhabung und wirtschaftliche Vorteile, verlangt aber ein präzises Management von Vorwärmen, Schutzgasen und Drahtvorschub. Alternative Verfahren wie TIG, Laser, Ultrasonic oder MIG‑Brazing erweitern das Spektrum für dünne Bleche, filigrane Bauteile oder Mischverbindungen.

Für eine erfolgreiche Kupferschweißung empfiehlt sich eine ganzheitliche Planung, die vom Zuschnitt über das Biegen bis zum Schweißen reicht. Normen wie ISO 2768, ISO 9013, ISO 13919, DIN EN 1090 und die ISO 15609‑Reihe geben Orientierung für Toleranzen, Qualitätsanforderungen und Dokumentation. Eine enge Zusammenarbeit mit einem erfahrenen Fertigungspartner wie GEMTEC, der alle Schritte aus einer Hand anbietet, sorgt für hochwertige Ergebnisse, termingerechte Lieferungen und wirtschaftliche Prozesse.
