Metallbau-Sonderanfertigung: Individuelle Konstruktionen planen und anfragen

Eine Metallbau Sonderanfertigung ist sinnvoll, wenn eine Konstruktion nicht nur bestimmte Außenmaße erfüllen, sondern zu vorhandenen Anschlüssen, begrenzten Einbauräumen und konkreten Betriebsbedingungen passen muss. Für eine erste Anfrage können eine verständliche Skizze und bekannte Anschlussmaße ausreichen. Für die Fertigung müssen daraus jedoch eindeutige, abgestimmte Anforderungen entstehen.

Bei GEMTEC verbinden wir Spezialmetallbau mit Konstruktion, Metallbearbeitung und bedarfsgerechter Weiterverarbeitung bis zur Montage. Entscheidend ist zunächst nicht, ob bereits ein vollständiges CAD-Modell vorliegt. Entscheidend ist, welche Funktion die Konstruktion erfüllen soll, welche Bestandsdaten zuverlässig sind und welche Fragen vor einer Freigabe geklärt werden müssen.

Dieser Leitfaden zeigt Ihnen, wie Sie Sonderkonstruktionen vorbereiten, Einbauschnittstellen absichern und eine Anfrage so aufbauen, dass technische Klärung und Angebot auf derselben Grundlage erfolgen.

Kurz erklärt: Was bedeutet Metallbau Sonderanfertigung?

Eine Metallbau-Sonderanfertigung ist eine Metallkonstruktion, die für eine definierte Aufgabe entwickelt oder nach individuellen Vorgaben gefertigt wird. Form, Material, Verbindungen und Oberfläche richten sich nach dem Einsatzzweck statt ausschließlich nach einem verfügbaren Standardprodukt. Dazu gehören beispielsweise Halterungen, Unterkonstruktionen, Verkleidungen und individuell zusammengestellte Baugruppen.

Eine Sonderkonstruktion beschreibt dabei die konstruktive Lösung. Die Sonderanfertigung umfasst deren Herstellung mit den vereinbarten Bearbeitungs- und Prüfschritten. Ein Einzelstück ist ebenso möglich wie eine wiederkehrende Kleinserie.

Fertigungsgerecht bedeutet, dass die Konstruktion die tatsächlichen Herstellungsbedingungen berücksichtigt. Bohrungen müssen erreichbar, Biegefolgen umsetzbar, Verbindungen herstellbar und die fertige Baugruppe montierbar sein.

Eine Einbauschnittstelle ist der Übergang zwischen neuer Konstruktion und vorhandenem System. Sie umfasst nicht nur ein Bohrbild, sondern gegebenenfalls auch Auflageflächen, Befestigungen, Bewegungsräume und die Reihenfolge des Einbaus.

Sonderanfertigung oder angepasstes Standardbauteil?

Die Entscheidung sollte sich an der gesamten Einbauaufgabe orientieren. Ein günstiges Standardteil hilft wenig, wenn umfangreiche Anpassungen nötig werden oder seine Verwendung zusätzliche ungeklärte Schnittstellen schafft. Umgekehrt ist eine individuelle Konstruktion kein Selbstzweck.

Wann eine Standardlösung sinnvoll bleibt

Ein Standardbauteil kommt infrage, wenn Funktion, Anschlussgeometrie, Werkstoff und Einsatzbedingungen bereits passen. Kleine Anpassungen können wirtschaftlich sein, sofern deren technische Auswirkungen bewertet sind und der Bearbeitungsaufwand überschaubar bleibt. Prüfen Sie außerdem, ob das veränderte Teil später eindeutig nachbestellt werden kann.

Berücksichtigen Sie dabei mehr als den Einkaufspreis. Zusätzliche Bearbeitung, erneute Oberflächenbehandlung, Prüfungen und Montageaufwand gehören ebenfalls in die Entscheidung. Die Vergleichsgrundlage sollte bei beiden Varianten derselbe fertige Lieferzustand sein.

Wann eine individuelle Konstruktion Vorteile bietet

Eine Sonderanfertigung verdient besondere Prüfung, wenn mehrere feste Anschlusspunkte gleichzeitig erreicht werden müssen. Dasselbe gilt bei eingeschränktem Einbauraum, ungewöhnlicher Geometrie oder Anforderungen an die Demontierbarkeit. Hier sollte die Lösung von den Schnittstellen aus entwickelt werden.

Auch wiederholte Einzelanpassungen können ein Anlass sein, die Konstruktion grundsätzlich neu zu betrachten. Statt bei jeder Montage dieselben Änderungen vorzunehmen, lässt sich eine definierte Variante mit dokumentiertem Zeichnungsstand vorbereiten. Ob sich das wirtschaftlich lohnt, hängt von Entwicklungsaufwand, Stückzahl und tatsächlichem Anpassungsbedarf ab.

Unsere Empfehlung: Legen Sie der Anfrage die vorhandene Standardlösung und die nicht erfüllten Anforderungen bei. So lässt sich gemeinsam prüfen, ob eine Anpassung, eine neue Konstruktion oder eine Kombination beider Wege sinnvoll ist.

Von der Skizze zur Fertigungsfreigabe: Drei Planungsstände unterscheiden

Nicht jede Anfrage braucht sofort vollständige Fertigungsunterlagen. Sie sollte aber erkennen lassen, wie belastbar die vorhandenen Angaben sind. Trennen Sie deshalb den Entwicklungsstand vom gewünschten Liefertermin.

Erste Idee mit bekannten Anschlussmaßen

Eine Skizze kann die Funktion, den verfügbaren Raum und die Anschlussstellen verständlich zeigen. Ergänzen Sie Ansichten aus verschiedenen Richtungen und kennzeichnen Sie, welche Maße gemessen wurden. Unbekannte Abstände bleiben ausdrücklich offen.

In dieser Phase geht es zunächst um Machbarkeit und den erforderlichen Klärungsumfang. Eine fehlende Materialfestlegung ist dabei weniger problematisch als eine unerkannte Unsicherheit an einer entscheidenden Einbauschnittstelle. Beschreiben Sie deshalb auch, was bereits feststeht und wo Beratung benötigt wird.

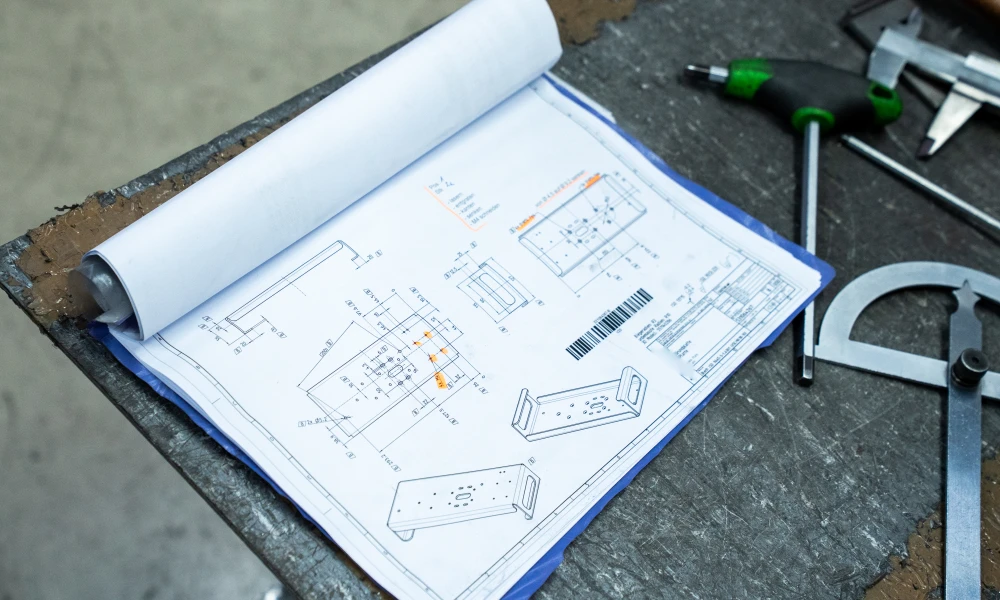

Vorhandene Zeichnung mit offenen Punkten

Eine technische Zeichnung erleichtert die Abstimmung, ist aber nicht automatisch fertigungsreif. Es können Angaben zu Maßbezügen, Oberflächen, Verbindungselementen oder zur Einbausituation fehlen. Markieren Sie diese Punkte, statt mehrere widersprüchliche Unterlagen unkommentiert zu versenden.

Geben Sie außerdem an, ob die Zeichnung den tatsächlichen Bestand oder nur einen früheren Planungsstand beschreibt. Bei abweichenden Informationen sollte vor der Fertigung feststehen, welche Angaben verbindlich gelten. Eine dokumentierte Entscheidung verhindert, dass unterschiedliche Beteiligte verschiedene Datenstände verwenden.

Abgestimmte Unterlagen für die Herstellung

Vor dem Fertigungsstart sollten Geometrie, Werkstoff, relevante Toleranzen, Oberfläche und Lieferumfang freigegeben sein. Ebenso wichtig sind vereinbarte Prüfmerkmale und Zuständigkeiten für verbleibende Schnittstellen. Änderungen nach dieser Freigabe benötigen einen nachvollziehbaren neuen Stand.

Bei GEMTEC unterstützen wir Sie mit CAD-Konstruktion, fertigungsgerechter Auslegung und technischer Beratung. Der konkrete Konstruktionsumfang wird projektbezogen abgestimmt, ebenso die Frage, welche Informationen Sie bereitstellen und welche Unterlagen gemeinsam erarbeitet werden.

Bestandsmaße und Einbauschnittstellen richtig erfassen

Bei einer Konstruktion für eine bestehende Anlage reicht es nicht, nur Länge, Breite und Höhe aufzunehmen. Entscheidend ist die räumliche Beziehung der funktionsbestimmenden Anschlussstellen. Planen Sie die Bestandsaufnahme deshalb aus Sicht der späteren Montage.

Eindeutige Maßbezüge festlegen

Vereinbaren Sie, von welchen Flächen, Achsen oder Punkten aus gemessen wird. Ein Lochabstand ist erst eindeutig, wenn auch seine Lage zur Auflagefläche und zur Einbaurichtung klar ist. Verschiedene Bezugskanten können sonst zu unterschiedlichen Interpretationen derselben Skizze führen.

Kennzeichnen Sie die Einbaulage mit verständlichen Richtungsangaben. Eine Vorderansicht und eine Rückansicht dürfen nicht unbemerkt verwechselt werden. Ergänzende Fotos helfen bei der Orientierung, ersetzen aber keine nachvollziehbare Bemaßung.

Erfassen Sie auch, wie die Maße zustande gekommen sind. Ein zugänglicher, direkt gemessener Anschluss ist anders zu bewerten als ein Abstand, der aus einer alten Zeichnung übernommen wurde. Die Herkunft eines Maßes gehört zur technischen Information.

Gesicherte und ungeprüfte Angaben trennen

Unterscheiden Sie zwischen bestätigten Bestandsmaßen, noch zu prüfenden Angaben und frei gestaltbaren Bereichen. Diese Trennung zeigt, an welchen Stellen konstruktiver Spielraum besteht. Sie verhindert außerdem, dass eine vorläufige Annahme unbemerkt zur Fertigungsvorgabe wird.

Benennen Sie bei offenen Punkten einen Verantwortlichen und den Zeitpunkt der Klärung. Das kann eine ergänzende Messung, eine Prüfung vorhandener Unterlagen oder eine Abstimmung mit dem Anlagenverantwortlichen sein. Die Fertigungsfreigabe sollte nicht voraussetzen, dass solche Aufgaben nebenbei erledigt werden.

Prüfen Sie zudem, ob der erfasste Zustand bis zum Einbau unverändert bleibt. Werden angrenzende Bauteile zwischenzeitlich ausgetauscht oder versetzt, kann ein korrektes Aufmaß später überholt sein. Halten Sie deshalb Datum und Bezug des aufgenommenen Zustands fest.

Montagezugang und Betriebszustand berücksichtigen

Eine Konstruktion kann geometrisch passen und trotzdem nicht einbaubar sein. Prüfen Sie, ob Schrauben erreichbar bleiben, Werkzeuge angesetzt werden können und ausreichend Platz zum Einführen der Baugruppe vorhanden ist. Denken Sie dabei an Transportwege, Türen und Hindernisse im Montagebereich.

Berücksichtigen Sie auch Wartung und späteren Austausch. Abnehmbare Verkleidungen oder zugängliche Befestigungen können erforderlich sein, wenn Bauteile regelmäßig kontrolliert werden müssen. Solche Anforderungen gehören in die Konstruktion und nicht erst in eine nachträgliche Montageanweisung.

Bei bewegten oder temperaturbeanspruchten Systemen sollte außerdem klar sein, auf welchen Betriebszustand sich die Angaben beziehen. Eine Betrachtung ausschließlich im Stillstand kann relevante Bewegungsräume übersehen. Die erforderlichen Freiräume und Auslegungsbedingungen sind deshalb mit dem zuständigen Planer festzulegen.

Schnittstellen in einem gemeinsamen Dokument festhalten

Fassen Sie die Anschlussinformationen in einem Schnittstellenblatt zusammen. Jede relevante Stelle erhält eine eindeutige Bezeichnung, die in Skizze, Foto und Zeichnung wiederzufinden ist. Dazu gehören der zugehörige Maßbezug, der bestätigte Datenstand und die noch offene Entscheidung.

Beschreiben Sie außerdem, welches Gegenstück an dieser Stelle anschließt und wer es bereitstellt. Bei beigestellten Komponenten sind deren tatsächlicher Zustand, Vollständigkeit und Anlieferzeitpunkt zu klären. Ein vorhandenes Datenblatt beantwortet nicht unbedingt, ob das später gelieferte Gegenstück unverändert dieser Ausführung entspricht.

Trennen Sie feste Anschlüsse von Bereichen, in denen konstruktive Anpassungen zulässig sind. So kann die Ausarbeitung gezielt dort ansetzen, wo Gestaltungsspielraum besteht. Änderungen an unveränderlichen Schnittstellen werden dadurch nicht versehentlich zur Voraussetzung der vorgeschlagenen Lösung.

Das Dokument sollte auch festhalten, welche Angaben nur für die Planung gelten und welche bereits freigegeben wurden. Damit erhalten Einkauf, Konstruktion und Montage eine gemeinsame Grundlage.

Verantwortlichkeiten an der Schnittstelle klären

Legen Sie fest, wer das Aufmaß erstellt, wer Anschlussdaten freigibt und wer Veränderungen am Bestand bewertet. Bei tragenden oder sicherheitsrelevanten Konstruktionen müssen außerdem die erforderlichen Nachweise und die Zuständigkeit dafür geklärt werden. Eine Fertigungszeichnung ersetzt nicht automatisch die notwendige fachliche Bewertung des Gesamtsystems.

Ist eine Anschlussstelle vor der Demontage nicht zugänglich, sollte dieses Risiko bereits in der Anfrage stehen. Klären Sie, welche Informationen ersatzweise vorliegen und wann die tatsächlichen Maße überprüft werden können. Die weitere Planung darf einen unbekannten Zustand nicht als gesichert behandeln.

Prüfen Sie gemeinsam, ob eine spätere Detailfreigabe, eine konstruktive Aufteilung oder ein anderer Ablauf zweckmäßig ist. Welche Möglichkeit geeignet ist, hängt von Funktion, Zugänglichkeit und Projektbedingungen ab. Wichtig ist eine bewusst vereinbarte Vorgehensweise statt einer erst bei der Montage erkannten Informationslücke an dieser Schnittstelle.

Toleranzen nach Funktion festlegen statt pauschal verschärfen

Nicht jedes Maß benötigt dieselbe Genauigkeit. Wichtig ist, welche Abweichungen Funktion, Montage oder Erscheinungsbild beeinträchtigen. Kennzeichnen Sie deshalb die entscheidenden Anschlussmaße und erklären Sie deren Bedeutung.

Eine Befestigungsposition kann für den Einbau ausschlaggebend sein, während ein anderes Außenmaß größeren Spielraum lässt. Werden sämtliche Maße ohne funktionale Begründung eng toleriert, können Herstellung und Prüfung aufwendiger werden. Umgekehrt bleiben wichtige Anforderungen unklar, wenn ausschließlich ein allgemeiner Hinweis auf hohe Präzision vorliegt.

Betrachten Sie außerdem die vollständige Maßkette. Die neue Konstruktion trifft auf einen Bestand, der ebenfalls Abweichungen aufweisen kann. Hinzu kommen gegebenenfalls Verbindungselemente und weitere Bauteile, deren Lage die Montage beeinflusst.

Deshalb genügt die Aussage „Das Einzelteil ist maßhaltig“ nicht zur Bewertung der gesamten Einbausituation. Relevant ist, ob die zulässigen Abweichungen im Zusammenbau miteinander vereinbar sind. Diese Prüfung sollte bereits in der Konstruktion stattfinden.

Konstruktiver Ausgleich kann eine Möglichkeit sein, etwa durch geeignete Einstellmöglichkeiten oder eine anders aufgeteilte Baugruppe. Solche Lösungen müssen jedoch hinsichtlich Funktion und Belastung bewertet werden. Größere Bohrungen oder Langlöcher sind kein pauschaler Ersatz für eine durchdachte Auslegung.

Stimmen Sie abschließend ab, in welchem Bearbeitungszustand ein Maß gelten soll. Ein Anschluss kann vor dem Fügen anders beurteilt werden als an der fertig beschichteten Baugruppe. Die Zeichnung und der vereinbarte Prüfablauf sollten denselben Zustand beschreiben.

Material und Oberfläche gemeinsam auswählen

Die Werkstoffwahl sollte aus der Einsatzaufgabe folgen. Für Sonderkonstruktionen kommen bei uns Stahl, Edelstahl und Aluminium infrage. Welche Ausführung geeignet ist, hängt unter anderem von Beanspruchung, Umgebung, Geometrie, Verbindungstechnik und gewünschter Oberfläche ab.

Anforderungen statt unvollständiger Materialwünsche

Beschreiben Sie, ob die Konstruktion innen oder außen eingesetzt wird, welche Medien auf sie einwirken und welche optischen Anforderungen bestehen. Nennen Sie außerdem relevante Vorgaben zu Gewicht, Reinigung und Wartung. Daraus lässt sich die Materialauswahl gezielter eingrenzen.

Ist ein Werkstoff bereits festgelegt, übermitteln Sie seine genaue Bezeichnung und gegebenenfalls den vorgesehenen Lieferzustand. Begriffe wie „Edelstahl“ oder „Aluminium“ allein beschreiben noch keine vollständige Materialspezifikation. Eine alternative Ausführung sollte nur nach abgestimmter Freigabe verwendet werden.

Sichtflächen und Funktionsflächen unterscheiden

Eine Sichtfläche wird anders beurteilt als eine verdeckte Anlagefläche. Markieren Sie deshalb sichtbare Seiten, gewünschte Schliffrichtungen und Bereiche mit besonderen optischen Anforderungen. Bei anspruchsvoller Gestaltung kann ein abgestimmtes Oberflächenmuster die Verständigung erleichtern.

Für Beschichtungen ist zusätzlich zu klären, welche Flächen behandelt werden und welche frei bleiben sollen. Das betrifft beispielsweise Gewinde, Kontaktbereiche oder definierte Passflächen. Oberflächenanforderungen sind damit Bestandteil der Konstruktion und nicht nur eine abschließende Farbauswahl.

Nachbearbeitung vorab festlegen

Vereinbaren Sie den erforderlichen Zustand von Kanten und Schweißnähten. Entgraten, Kantenverrundung und optische Nahtbearbeitung verfolgen unterschiedliche Ziele. Eine allgemeine Formulierung wie „sauber ausgeführt“ lässt dafür zu viel Interpretationsspielraum.

Bei GEMTEC lässt sich die Oberflächenveredelung in den abgestimmten Fertigungsumfang einbeziehen. Welche Behandlung sinnvoll und umsetzbar ist, wird passend zu Werkstoff, Bauteilgeometrie und Einsatzbedingungen geklärt.

Wie sich die Sonderkonstruktion in die Metallbearbeitung einfügt

Eine Sonderanfertigung sollte als zusammenhängende Fertigungsaufgabe betrachtet werden. Die Entscheidung für einen Bearbeitungsschritt beeinflusst häufig die nachfolgenden Arbeitsschritte. Deshalb stimmen wir Konstruktion und benötigte Leistungen projektbezogen aufeinander ab.

Konstruktion und Zuschnitt

Zunächst wird geklärt, welche Teile aus Blech, Profilen oder weiteren Komponenten entstehen sollen. Bei Blechteilen beeinflussen Konturen und Ausschnitte auch die spätere Umformung und Befestigung. Der Zuschnitt sollte deshalb nicht losgelöst vom endgültigen Bauteil betrachtet werden.

Laserzuschnitt kann dabei mit weiteren Leistungen der Blechbearbeitung verbunden werden. Welcher Fertigungsweg geeignet ist, richtet sich nach Geometrie, Material, Stückzahl und Folgeprozessen. Eine vorab festgelegte Maschine ist für die Anfrage meist weniger wichtig als eine eindeutig beschriebene Funktion.

Umformen und Fügen

Beim Abkanten sind unter anderem Biegefolge, Werkzeugzugang und die Lage benachbarter Konturen zu berücksichtigen. Für geschweißte Konstruktionen kommen Nahtzugänglichkeit, Fügereihenfolge und Spannmöglichkeiten hinzu. Diese Fragen sollten vor Abschluss der Detailkonstruktion betrachtet werden.

Schweißen kann Verzug verursachen. Deshalb sind Konstruktion, Nahtausführung und Arbeitsfolge auf die maßgebenden Funktionsstellen abzustimmen. Auch notwendige Zwischenprüfungen sollten vorab feststehen, statt Abweichungen erst am vollständig fertiggestellten Bauteil zu entdecken.

Nachbearbeitung und Montage

Nach dem Formen und Fügen können Gewinde, Senkungen, Kantenbearbeitung oder Oberflächenbehandlung erforderlich sein. Ihre Reihenfolge muss zur Konstruktion und zum gewünschten Endzustand passen. Zugängliche Einzelteile lassen sich anders bearbeiten und prüfen als bereits geschlossene Baugruppen.

Mit unserer Baugruppenmontage können Einzelkomponenten zu einer abgestimmten Einheit zusammengeführt werden. Welche Verbindungselemente, Zukaufteile, Prüfungen und Dokumentationsleistungen dazugehören, wird im Projekt festgelegt. Montagebereit sollte deshalb immer einen konkret beschriebenen Lieferzustand bezeichnen.

Verpackung und Einbau

Legen Sie fest, welche Flächen beim Transport geschützt werden müssen und wie Bauteile zugeordnet werden. Für eine Vor-Ort-Montage sind Anlieferbedingungen, Zugang und erforderliche Vorleistungen zu klären. Lieferung, Vormontage und Montage am Einsatzort sollten im Angebot eindeutig voneinander abgegrenzt sein.

Kosten und Termine auf einer belastbaren Grundlage abstimmen

Der Preis einer Sonderkonstruktion hängt nicht allein vom Materialeinsatz ab. Auch Entwicklung, Fertigungsvorbereitung, Bearbeitungsumfang, Prüfungen, Oberfläche und Montage gehören zur Betrachtung. Für einen aussagekräftigen Vergleich benötigen Sie deshalb einen klar abgegrenzten Leistungsumfang.

Unterscheiden Sie einmaligen Entwicklungsaufwand von wiederkehrenden Fertigungsleistungen. Bei späteren Nachbestellungen sollte außerdem feststehen, ob dieselbe Zeichnung unverändert verwendet werden kann. Varianten und nachträgliche Anpassungen müssen erkennbar bleiben.

Ein gewünschter Einbautermin sollte mit den vorgelagerten Entscheidungen abgestimmt werden. Dazu gehören offene Bestandsmaße, Materialfreigaben, gegebenenfalls Muster und die Freigabe der Fertigungsunterlagen. Ein früher Versand der Anfrage ersetzt diese Entscheidungen nicht.

Kennzeichnen Sie deshalb, ob ein Termin verbindlich erforderlich oder zunächst ein Planungsziel ist. Teilen Sie mögliche Montagefenster und Abhängigkeiten von anderen Arbeiten mit. Die tatsächliche Terminabstimmung erfolgt auf Grundlage des geklärten Projekts und der verfügbaren Möglichkeiten.

Klärungsaufwand und Fertigungsangebot voneinander abgrenzen

Ist der Bestand noch nicht ausreichend beschrieben, sollte zunächst der notwendige Klärungsumfang festgelegt werden. Dazu können ergänzende Informationen, konstruktive Ausarbeitung oder die Abstimmung einer Schnittstellenlösung gehören. Ein verbindlich abgegrenztes Fertigungsangebot benötigt eine entsprechend belastbare Grundlage.

Besprechen Sie, welche Voraussetzungen einer frühen Einschätzung zugrunde liegen. Ist eine Angabe noch offen, sollte erkennbar bleiben, welchen Einfluss ihre spätere Festlegung auf Ausführung, Aufwand oder Termin haben kann. Dadurch werden vorläufige Annahmen nicht mit zugesicherten Eigenschaften verwechselt.

Für Einkäufer ist besonders wichtig, dass Leistungsgrenzen sichtbar sind. Prüfen Sie daher, ob Konstruktion, benötigte Unterlagen, Oberflächenbearbeitung und Montage tatsächlich enthalten oder separat zu betrachten sind.

Welche Informationen benötigt GEMTEC für eine Anfrage?

Eine gute Anfrage beschreibt Funktion, Schnittstellen und gewünschten Lieferzustand. Sie muss nicht vollständig ausformuliert sein, sollte aber offene Punkte sichtbar machen. Für die Vorbereitung empfehlen wir diese Angaben:

• Aufgabe und Einsatz: Beschreiben Sie, was die Konstruktion leisten soll, wo sie eingesetzt wird und welche Anforderungen verbindlich sind.
• Unterlagen und Datenstand: Senden Sie Zeichnung, Skizze oder vorhandene CAD-Daten mit Revisionsstand. Ergänzen Sie übersichtliche Fotos der Einbausituation.
• Bestand und Anschlussstellen: Nennen Sie Einbauraum, Auflageflächen, Bohrbilder und Befestigungspositionen. Kennzeichnen Sie bestätigte und noch ungeprüfte Maße.
• Material und Ausführung: Geben Sie Werkstoff, vorgesehene Materialstärken und bekannte Verbindungsvorgaben an. Markieren Sie Beratungsbedarf ausdrücklich.
• Menge und Wiederholung: Unterscheiden Sie Einzelstück, mehrere Varianten und wiederkehrenden Bedarf. Nennen Sie vorhandene Muster oder bereits eingesetzte Teile.
• Qualität und Oberfläche: Beschreiben Sie Funktionsmaße, Toleranzanforderungen, Sichtflächen, Kanten und Oberflächenbehandlung sowie benötigte Prüfunterlagen.
• Montage und Lieferung: Erläutern Sie, ob Einzelteile, eine vormontierte Baugruppe oder Montageleistungen benötigt werden. Ergänzen Sie Verpackungs- und Zugangsbedingungen.
• Termin und Zuständigkeit: Nennen Sie Terminwunsch, Montagefenster und den technischen Ansprechpartner, der offene Fragen beantworten und Freigaben koordinieren kann.

Liegen nur Skizze und Anschlussmaße vor, ergänzen Sie besonders die Funktion und den Maßstatus. Schätzen Sie unbekannte Werte nicht stillschweigend. Eine offen benannte Lücke lässt sich gezielt klären; ein vermeintlich verbindlicher Wert kann dagegen die gesamte weitere Planung beeinflussen.

Eine hilfreiche Anfrage benennt außerdem ihr Ziel: zunächst Machbarkeit besprechen, Konstruktionsleistung abgrenzen oder eine bereits definierte Ausführung anbieten lassen. Dadurch ist klar, welcher nächste Schritt sinnvoll ist.

Welche Planungsfehler sollten Sie vermeiden?

Besonders kritisch sind widersprüchliche Unterlagen. Wenn Skizze, Zeichnung und E-Mail unterschiedliche Maße enthalten, braucht es eine verbindliche Klärung. Eine stillschweigende Auswahl durch den jeweiligen Bearbeiter ist keine belastbare Grundlage.

Ein weiterer Fehler ist die Freigabe ohne Betrachtung der Montagefolge. Prüfen Sie nicht nur den Endzustand, sondern auch, wie die Konstruktion dorthin gelangt. Verbindungspunkte können nach dem Zusammenbau unzugänglich sein, obwohl sie im Einzelteil gut erreichbar wirken.

Ebenso problematisch sind nachträglich geänderte Oberflächenwünsche. Sie können Funktionsflächen, Nachbearbeitung und Lieferzustand betreffen. Behandeln Sie solche Änderungen deshalb als technische Änderung und nicht ausschließlich als gestalterische Ergänzung.

Vereinbaren Sie vor der Herstellung, was wann geprüft wird. Kritische Anschlussmaße, Sichtflächen und das Zusammenwirken der Komponenten können unterschiedliche Prüfschritte erfordern. Eine abschließende Sichtkontrolle ersetzt nicht automatisch eine Maß- oder Funktionsprüfung.

Änderungen und Abnahme nachvollziehbar organisieren

Bei Bestandsprojekten können nach der ersten Abstimmung neue Informationen hinzukommen. Entscheidend ist dann, Änderungen kontrolliert zu übernehmen, statt sie nur in einer Nachricht weiterzugeben. Benennen Sie das betroffene Bauteil, den bisherigen Stand und die gewünschte Anpassung eindeutig.

Prüfen Sie anschließend, welche weiteren Unterlagen betroffen sind. Eine veränderte Anschlussposition kann neben der Einzelteilzeichnung auch die Baugruppenzeichnung, Befestiger und Montagefolge berühren. Erst wenn diese Zusammenhänge geklärt sind, sollte ein neuer Fertigungsstand freigegeben werden.

Technische Entscheidung und Freigabe dokumentieren

Legen Sie fest, wer eine Änderung technisch bewerten und wer sie verbindlich freigeben darf. Der organisatorische Ansprechpartner muss nicht automatisch die fachliche Verantwortung für jede Anschlussstelle tragen. Gerade bei mehreren beteiligten Gewerken sollte diese Trennung vorab verständlich sein.

Halten Sie auch fest, wie mit bereits gefertigten oder bestellten Teilen umzugehen ist. Ob eine Anpassung möglich ist, muss anhand des konkreten Zustands geprüft werden. Eine Änderung der Zeichnung allein beantwortet diese Frage nicht.

Den vereinbarten Lieferzustand gezielt prüfen

Vor der Übergabe sollten die vereinbarten Qualitätsmerkmale und der Lieferumfang nachvollziehbar überprüfbar sein. Definieren Sie dafür, welche Maße, Oberflächenmerkmale und Montagefunktionen relevant sind und welche Dokumentation benötigt wird. Nicht jede Sonderkonstruktion erfordert denselben Prüfaufwand.

Bei Abweichungen ist eine klare Entscheidung erforderlich: Welche Anforderung wird nicht erfüllt, welche Auswirkung hat das und wie wird weiter verfahren? Eine akzeptierte Abweichung sollte dokumentiert werden, damit sie später nicht unbemerkt als regulärer Fertigungsstand weiterverwendet wird. Für Wiederholbestellungen bleibt die freigegebene Unterlage maßgeblich.

Vereinbaren Sie außerdem, an welcher Stelle die Zuständigkeit für die weitere Integration übergeht. Eine geprüfte Baugruppe und die fertig bewertete Gesamtanlage sind unterschiedliche Leistungsumfänge. Die Übergabe sollte diese Grenze deutlich machen.

Sonderkonstruktionen aus Königs Wusterhausen für Berlin-Brandenburg

Die GEMTEC GmbH ist in Königs Wusterhausen in Brandenburg ansässig und seit 1992 in der Metallverarbeitung tätig. Für Projekte in Berlin-Brandenburg lässt sich die technische Abstimmung mit einem regionalen Fertigungspartner verbinden. Entscheidend bleiben dabei klare Unterlagen und eindeutig vereinbarte Zuständigkeiten.

Bei Bestandsprojekten sollte früh besprochen werden, ob zusätzliche Abstimmung am Einsatzort erforderlich ist. Ein Aufmaß oder eine Vor-Ort-Leistung ist nicht automatisch Bestandteil jeder Anfrage. Umfang, Verantwortlichkeiten und mögliche Montageleistungen werden gesondert geklärt.

Auch bei überregionalen Projekten bilden dokumentierte Schnittstellen, abgestimmte Datenstände und ein klarer Lieferumfang die Grundlage der Zusammenarbeit.

FAQ zur Metallbau-Sonderanfertigung

Welcher Metallbaubetrieb fertigt Sonderkonstruktionen nach Zeichnung oder Projektskizze?

Bei GEMTEC entwickeln und fertigen wir individuelle Metallkonstruktionen und unterstützen bei Bedarf bereits die technische Ausarbeitung. Senden Sie uns Ihre Zeichnung oder Projektskizze mit Funktion, Anschlussmaßen und gewünschtem Lieferumfang. Anschließend lässt sich klären, welche Angaben für Angebot und Fertigung noch benötigt werden.

Wie vermeide ich Nacharbeiten, wenn eine Sonderanfertigung in eine bestehende Anlage oder Bausituation passen muss?

Erfassen Sie die tatsächlichen Anschlussstellen mit eindeutigen Maßbezügen und kennzeichnen Sie ungeprüfte Angaben. Berücksichtigen Sie Montagezugang, Bewegungsräume, Oberfläche und die Abweichungen angrenzender Bauteile. Eine gemeinsame Prüfung dieser Schnittstellen vor der Freigabe reduziert das Risiko ungeplanter Nacharbeit, kann es aber nicht pauschal ausschließen.

Wann lohnt sich eine Metallbau-Sonderanfertigung gegenüber einem angepassten Standardbauteil?

Eine Sonderanfertigung kann sinnvoll sein, wenn Standardteile zentrale Anforderungen an Geometrie, Funktion oder Montage nicht erfüllen. Vergleichen Sie Entwicklungs- und Fertigungsaufwand mit Anpassung, Nachbearbeitung, Prüfung und Einbau der Standardlösung. Maßgeblich ist die wirtschaftlich geeignete Gesamtlösung, nicht allein der ursprüngliche Teilepreis.

Welche Angaben zu Funktion, Maßen, Material und Einbauschnittstellen braucht der Fertiger für ein belastbares Angebot?

Benötigt werden eine verständliche Funktionsbeschreibung, aktuelle Unterlagen, relevante Maße, Werkstoffvorgaben, Stückzahl und gewünschte Oberfläche. Ergänzen Sie Toleranz- und Prüfanforderungen, Montageumfang und Terminwunsch. Offene Anschlussdaten sollten mit ihrem Klärungsbedarf benannt werden, damit Voraussetzungen und Grenzen des Angebots nachvollziehbar bleiben.

Wie bereite ich eine Anfrage für eine Metall-Sonderkonstruktion vor, wenn nur eine Skizze und die Anschlussmaße vorliegen?

Zeigen Sie die Einbaulage in mehreren Ansichten und markieren Sie die gemessenen Anschlussstellen. Ergänzen Sie Fotos, Funktion, Einsatzumgebung, Stückzahl und Terminwunsch. Trennen Sie feste Vorgaben von offenen Gestaltungsfragen und geben Sie an, dass Unterstützung bei Konstruktion und Fertigungsunterlagen benötigt wird.

Metallbau Sonderanfertigung beginnt mit eindeutigen Schnittstellen

Eine wirtschaftlich geplante Metallbau Sonderanfertigung verbindet die gewünschte Funktion mit belastbaren Bestandsdaten, fertigungsgerechter Konstruktion und einem klaren Lieferumfang. Besonders wichtig sind eindeutige Maßbezüge, abgestimmte Toleranzen und eine früh berücksichtigte Montage. Die Fertigung kann nur auf den Informationen aufbauen, die zuvor zuverlässig geklärt wurden.

Senden Sie uns Ihre Zeichnung, CAD-Daten oder Projektskizze mit Anschlussmaßen, Materialvorgaben, Stückzahl, Oberfläche und Terminwunsch. Benennen Sie offene Fragen ausdrücklich. Gemeinsam klären wir den nächsten Schritt von der technischen Ausarbeitung bis zur Umsetzung.
