Schrankanlage für Aufzugstechnik – Deutsche Bahn

Projektüberblick: Schrankanlagen für Aufzugstechnik im Bahnhofsumfeld

Beim Referenzprojekt „Aufzugstechnik – Deutsche Bahn“ ging es um die Fertigung und Montagevorbereitung hochwertiger Schrankanlagen für Aufzugsteuerungen im Außenbereich von Bahnhöfen. Die Anlagen wurden für mehrere Standorte deutschlandweit vorgesehen. Damit verband das Projekt zwei anspruchsvolle Anwendungsfelder: Aufzugstechnik mit sicherheitsrelevanter Funktion und den öffentlichen Raum mit hoher mechanischer, klimatischer und optischer Beanspruchung.

Die Schrankanlagen mussten nicht nur Steuerungskomponenten aufnehmen, sondern diese dauerhaft vor Regen, Temperaturschwankungen, Schmutz, unbefugtem Zugriff und mechanischer Belastung schützen. Gleichzeitig sollten Servicetechniker im Wartungsfall schnell, sicher und ergonomisch an die relevanten Bereiche gelangen. Genau hier liegt der Unterschied zwischen einem einfachen Blechgehäuse und einer durchdachten Edelstahl-Anfertigung für technische Infrastruktur.

Gefertigt wurden die Schrankanlagen aus Edelstahl V2A, Werkstoffnummer 1.4301, mit einer Materialstärke von 2,0 mm. Die sichtbaren Oberflächen erhielten einen Korn-240-Schliff, der für ein hochwertiges, technisches Erscheinungsbild sorgt und sich besonders für robuste Edelstahlbauteile im öffentlichen Umfeld eignet. Die Konstruktion wurde als vandalismussichere, belüftete Ausführung mit integrierter Haube, aufklappbarem Vordach und Sockelkonstruktion umgesetzt.

Für Einkäufer, Ingenieure und Konstrukteure ist dieses Projekt ein gutes Beispiel dafür, wie Schrankanlagen für Aufzugstechnik geplant werden sollten: nicht isoliert als Gehäuse, sondern als montagefertige Baugruppe mit definierter Funktion, belastbarer Materialauswahl, sauberer Fertigungskette und reproduzierbarer Serienqualität für mehrere Einsatzorte.

Anforderungen an Schrankanlagen im öffentlichen Außenbereich

Schrankanlagen im Bahnhofsumfeld stehen dauerhaft im Freien. Sie sind Regen, Schnee, UV-Strahlung, Frost, Wärme, Feinstaub, Reinigungsmitteln, Streusalzresten und mechanischen Einwirkungen ausgesetzt. Gleichzeitig befinden sie sich in Bereichen, in denen viele Menschen unterwegs sind. Daraus entstehen Anforderungen, die deutlich über eine normale Innenraum-Schrankanlage hinausgehen.

Für Aufzugsteuerungen im Außenbereich sind vor allem diese Punkte entscheidend:

• Witterungsbeständigkeit: Die Anlage muss Feuchtigkeit und Temperaturschwankungen langfristig standhalten.
• Korrosionsschutz: Material und Oberfläche müssen zur Umgebung passen, damit keine frühzeitigen Schäden entstehen.
• Stabilität: Blechteile, Türen, Hauben und Sockel müssen mechanisch belastbar bleiben.
• Vandalismusschutz: Die Konstruktion sollte möglichst wenig Angriffspunkte bieten.
• Wartungsfreundlichkeit: Servicetechniker benötigen schnelle, sichere und klare Zugänge.
• Belüftung: Steuerungstechnik muss vor Überhitzung und Feuchtestau geschützt werden.
• Serienfähigkeit: Mehrere Standorte erfordern wiederholgenaue Fertigung und einheitliche Optik.
• Montagebereitschaft: Schrank, Haube und Sockel müssen so vorbereitet sein, dass die Baustellenzeit gering bleibt.

Gerade im Bahnhofsbereich ist Wartungsfreundlichkeit kein Komfortthema, sondern ein Kosten- und Verfügbarkeitsthema. Jede unnötige Minute vor Ort kann Abstimmungen, Sperrzeiten oder zusätzliche Sicherungsmaßnahmen auslösen. Eine gut geplante Schrankanlage reduziert deshalb nicht nur Fertigungsrisiken, sondern auch spätere Serviceaufwände.

Für das Projekt spielte zudem das einheitliche Erscheinungsbild eine wichtige Rolle. Wenn Schrankanlagen an mehreren Standorten eingesetzt werden, sollen sie technisch gleich funktionieren und visuell zusammenpassen. Unterschiedliche Einbausituationen dürfen nicht dazu führen, dass jedes Gehäuse wie eine Einzellösung wirkt. Genau deshalb sind stabile Konstruktionsstandards, kontrollierte Oberflächenbearbeitung und reproduzierbare Fertigungsdaten so wichtig.

Edelstahl-Anfertigung aus V2A: Materialwahl für langlebige Schrankanlagen

Die Wahl von Edelstahl V2A 1.4301 war für diese Schrankanlagen naheliegend, weil das Material eine gute Kombination aus Korrosionsbeständigkeit, Umformbarkeit, Schweißbarkeit und hochwertiger Optik bietet. Für den öffentlichen Außenbereich ist Edelstahl besonders interessant, wenn Bauteile sichtbar bleiben und zugleich lange wartungsarm funktionieren sollen.

Der Werkstoff 1.4301 gehört zu den austenitischen Chrom-Nickel-Stählen. In der Praxis ist er einer der bekanntesten nichtrostenden Edelstähle. Seine Stärke liegt in der guten Beständigkeit gegenüber normaler atmosphärischer Beanspruchung, Feuchtigkeit und vielen typischen Umgebungseinflüssen. Für Bahnhofsbereiche ist außerdem relevant, dass Edelstahl robust wirkt, sich gut reinigen lässt und auch nach Jahren noch ein wertiges Erscheinungsbild behalten kann.

Die im Projekt eingesetzte Materialstärke von 2,0 mm ist für Schrankanlagen ein sinnvoller Kompromiss. Dünnere Bleche wären leichter und günstiger, könnten aber bei großen Flächen stärker zum Schwingen, Beulen oder Verziehen neigen. Dickere Bleche erhöhen die Steifigkeit, treiben jedoch Gewicht, Materialkosten und Bearbeitungsaufwand nach oben. Bei 2,0 mm Edelstahl lassen sich stabile Gehäuseflächen, gekantete Verstärkungen und robuste Tür- oder Haubenelemente wirtschaftlich realisieren.

Bei einer Edelstahl Anfertigung für Aufzugstechnik wirken mehrere Materialeigenschaften zusammen:

• Korrosionsbeständigkeit für dauerhafte Außenanwendung.
• Gute Umformbarkeit für präzise Kantungen, Hauben und Abdeckungen.
• Schweißbarkeit für stabile Baugruppen und Sockelkonstruktionen.
• Oberflächenqualität für ein einheitliches Erscheinungsbild.
• Reinigungsfähigkeit für öffentliche, stark frequentierte Bereiche.

Wichtig ist: Edelstahl ist nicht automatisch unter allen Bedingungen unempfindlich. Chloridhaltige Medien, aggressive Reinigungsmittel oder Fremdrost durch falsche Bearbeitung können auch nichtrostenden Stahl beeinträchtigen. Deshalb beginnt Korrosionsschutz nicht erst bei der Oberfläche, sondern bereits bei Materialhandling, Werkzeugwahl, Schleifmitteln, Schweißnahtbehandlung und Verpackung.

Oberfläche Korn 240 geschliffen: Funktion, Optik und Pflege

Die Oberfläche der Schrankanlagen wurde mit Korn 240 geschliffen. Dieser Schliff ist im Edelstahlbau weit verbreitet, weil er eine technische, gleichmäßige und hochwertige Anmutung erzeugt. Für sichtbare Schrankanlagen im öffentlichen Raum ist das ein entscheidender Punkt: Die Oberfläche muss nicht dekorativ im Sinne eines Designobjekts wirken, aber sie soll sauber, kontrolliert und professionell erscheinen.

Ein Korn-240-Schliff erzeugt eine gerichtete Struktur. Dadurch wirken größere Flächen ruhiger, kleinere Gebrauchsspuren fallen weniger stark auf als bei hochglänzenden Oberflächen, und die Schrankanlage fügt sich gut in technische Architektur ein. Besonders bei mehreren Standorten ist die gleichmäßige Schliffrichtung wichtig. Unterschiedliche Schleifbilder an Türen, Hauben oder Seitenteilen würden sofort auffallen.

Für die Fertigung bedeutet das: Schleifen ist kein nachgelagerter Schönheitsarbeitsschritt, sondern Teil der Qualitätsplanung. Bauteile müssen so konstruiert und gefertigt werden, dass die spätere Oberflächenbearbeitung erreichbar bleibt. Enge Innenecken, ungünstige Schweißnahtlagen oder schlecht zugängliche Übergänge können die Bearbeitung erschweren und zu sichtbaren Unterschieden führen.

Typische Anforderungen an eine geschliffene Edelstahloberfläche sind:

• Einheitliche Schliffrichtung auf sichtbaren Flächen.
• Keine tiefen Kratzer, Schleifansätze oder unregelmäßigen Übergänge.
• Saubere Kanten ohne scharfe Grate.
• Möglichst geringe Wärmeeinflussverfärbungen nach dem Schweißen.
• Schutz vor Fremdrost durch getrennte Bearbeitung von Edelstahl und Stahl.

Gerade bei Schrankanlagen im Außenbereich ist eine saubere Oberfläche auch funktional relevant. Rauere oder beschädigte Bereiche können Schmutz stärker binden. In Kombination mit Feuchtigkeit und Fremdpartikeln steigt dann das Risiko für optische Beeinträchtigungen. Deshalb zahlt sich eine sorgfältige Oberflächenbearbeitung langfristig aus.

Konstruktion: robuste, belüftete und servicefreundliche Schrankanlagen

Die Konstruktion der Schrankanlage wurde speziell für den Einsatz im öffentlichen Raum entwickelt. Im Mittelpunkt standen Stabilität, Vandalismusschutz, Belüftung und Wartungszugang. Diese Anforderungen greifen direkt ineinander. Eine besonders dichte, massive Anlage kann zwar sehr robust sein, muss aber dennoch Wärme und Feuchtigkeit kontrolliert abführen. Eine sehr offene Belüftung kann technisch sinnvoll sein, darf aber keine einfache Angriffsfläche bieten.

Die integrierte Haube schützt die Anlage zusätzlich gegen Witterungseinflüsse. Sie reduziert direkte Beaufschlagung durch Regen und unterstützt ein geordnetes Erscheinungsbild. Das aufklappbare Vordach verbessert die Wartungssituation: Bei Servicearbeiten kann der Zugang besser geschützt und ergonomischer gestaltet werden. Das ist vor allem bei Bahnhöfen wichtig, weil Wartungen häufig unter Zeitdruck und bei wechselnden Wetterbedingungen erfolgen.

Die belüftete Ausführung unterstützt den Schutz der Aufzugsteuerung. Elektrische und elektronische Komponenten erzeugen Wärme, gleichzeitig können Temperaturwechsel Kondensation begünstigen. Eine gut geplante Belüftung reduziert Wärmestau und Feuchteprobleme, ohne die Schutzfunktion der Schrankanlage zu schwächen. Entscheidend ist dabei die Lage der Öffnungen, die Führung der Luftwege und der Schutz gegen Schlagregen, Schmutz oder Manipulation.

Konstruktiv relevant waren vor allem diese Elemente:

• Robuste Gehäuseform aus 2,0 mm Edelstahl.
• Integrierte Haube als zusätzlicher Wetterschutz.
• Aufklappbares Vordach für servicefreundliche Zugänge.
• Belüftete Ausführung zur Unterstützung des Temperatur- und Feuchtemanagements.
• Montagefertige Sockelkonstruktion für sichere Aufstellung.
• Wiederholbare Geometrie für mehrere Standorte.

Eine solche Schrankanlage muss im Alltag unauffällig funktionieren. Im besten Fall fällt sie nach der Montage kaum auf, weil sie sich sauber in das Bahnhofsumfeld integriert und Wartungsarbeiten reibungslos möglich macht. Genau diese Unauffälligkeit ist im technischen Betrieb oft das beste Qualitätsmerkmal.

Vom CAD-Modell zum Laserzuschnitt: Präzision am Anfang der Prozesskette

Bei Schrankanlagen beginnt die Qualität nicht erst beim Zusammenbau. Sie beginnt bereits in der Konstruktion und im Zuschnitt. Für Edelstahlgehäuse mit Hauben, Türen, Lüftungsbereichen und Sockeln müssen Konturen, Bohrbilder, Kantlinien und Anschlussmaße sauber aufeinander abgestimmt werden. Kleine Fehler im Zuschnitt können sich später über Biegung, Schweißung und Montage zu größeren Passproblemen addieren.

Das Laserschneiden eignet sich besonders für solche Schrankanlagen, weil es präzise Konturen, wiederholbare Geometrien und flexible Anpassungen ermöglicht. Für das Projekt waren unterschiedliche Blechzuschnitte denkbar: Seitenwände, Frontbereiche, Haubenteile, Lüftungsöffnungen, Verstärkungen, Sockelelemente und Montageplatten. Je nach Funktion können Ausschnitte für Befestigungen, Kabeldurchführungen, Wartungszugänge oder Belüftung erforderlich sein.

Beim Laserschneiden von Edelstahl spielen Schnittspalt, Wärmeeinfluss, Gratbildung und Schnittkantenqualität eine wichtige Rolle. Für sichtbare oder später geschliffene Bauteile müssen Schnittkanten so geplant werden, dass die Nachbearbeitung wirtschaftlich bleibt. Bei 2,0 mm Edelstahl lassen sich feine Konturen gut schneiden, dennoch sind Mindeststegbreiten, Lochdurchmesser und Abstände zu Kantlinien konstruktiv zu beachten.

Für Konstrukteure sind dabei besonders wichtig:

• Bohrungen nicht zu nah an Biegekanten platzieren.
• Lüftungsöffnungen so auslegen, dass Stabilität und Schutz erhalten bleiben.
• Schmale Stege vermeiden, wenn sie beim Schneiden thermisch verziehen könnten.
• Schnittkanten definieren, die später sichtbar bleiben.
• Befestigungspunkte so planen, dass Montage und Wartung nicht kollidieren.
• Abwicklung und Kantfolge frühzeitig gemeinsam betrachten.

Bei Serienfertigung für mehrere Standorte ist die Wiederholgenauigkeit entscheidend. Ein sauber freigegebener Laserzuschnitt reduziert Nacharbeit und sorgt dafür, dass die nachfolgenden Schritte — Abkanten, Schweißen, Schleifen und Montagevorbereitung — zuverlässig auf denselben Ausgangsdaten aufbauen.

ISO 2768 und ISO 9013: Toleranzen sinnvoll festlegen

Bei Schrankanlagen für Aufzugstechnik ist Maßhaltigkeit wichtig, aber nicht jedes Maß benötigt dieselbe Toleranz. Genau hier helfen Normen wie ISO 2768 und ISO 9013. Sie schaffen einen gemeinsamen technischen Rahmen zwischen Konstruktion, Einkauf, Fertigung und Qualitätssicherung.

ISO 2768 beschreibt allgemeine Toleranzen für Längen- und Winkelmaße, wenn in der Zeichnung keine individuelle Toleranz angegeben ist. Für Schrankanlagen betrifft das zum Beispiel Außenmaße, Abstandmaße, Winkel und allgemeine Blechgeometrien. In der Praxis sollte klar definiert werden, welche Toleranzklasse gilt und welche Funktionsmaße gesondert enger toleriert werden müssen.

ISO 9013 bezieht sich auf thermische Schnittprozesse wie Laser-, Plasma- oder Brennschneiden. Für das Laserschneiden ist sie relevant, weil sie Schnittqualität und geometrische Anforderungen an thermisch getrennte Kanten beschreibt. Bei einer Schrankanlage können damit zum Beispiel Schnittkanten, Ausschnitte und Konturen klassifiziert werden.

Wichtig ist, die Normen nicht mechanisch auf jedes Detail zu übertragen. Für eine robuste Aufzug-Schrankanlage im Außenbereich sind einige Maße funktionskritisch, andere optisch oder montagebezogen. Ein Türspalt, ein Haubenanschluss oder ein Bohrbild für die Sockelmontage kann enger zu führen sein als eine innenliegende Verstärkung ohne Passfunktion.

Eine sinnvolle Toleranzplanung folgt diesem Prinzip:

1. Funktionsmaße identifizieren: Welche Maße beeinflussen Montage, Türfunktion, Haubenbewegung oder Steuerungseinbau?
2. Sichtmaße definieren: Welche Spalte, Kanten und Fluchten prägen das Erscheinungsbild?
3. Allgemeintoleranzen festlegen: Welche ISO-2768-Klasse ist für die übrigen Maße wirtschaftlich sinnvoll?
4. Schnittqualität bestimmen: Welche Anforderungen gelten für Laserzuschnitte nach ISO 9013?
5. Prüfstrategie planen: Welche Maße werden in der Fertigung, Endkontrolle und Montagevorbereitung geprüft?

Zu enge Toleranzen können Kosten erhöhen, ohne die Funktion zu verbessern. Zu weite Toleranzen können dagegen Montageprobleme, Nacharbeit oder optische Abweichungen verursachen. Deshalb ist die Toleranzplanung ein wesentlicher Teil der technischen Beratung.

CNC-Biegen: Physik, K-Faktor und Formstabilität bei 2,0 mm Edelstahl

Aus flachen Edelstahlzuschnitten entstehen durch CNC-Biegen und Abkanten stabile dreidimensionale Gehäuseteile. Bei Schrankanlagen ist das Biegen besonders wichtig, weil gekantete Kanten die Steifigkeit deutlich erhöhen. Eine flache Blechtafel kann sich leicht verformen; eine gekantete Fläche wirkt wie ein Profil und ist wesentlich stabiler.

Beim Biegen wirken außen am Biegeradius Zugspannungen, innen Druckspannungen. Zwischen diesen Bereichen liegt die neutrale Faser, deren Länge sich näherungsweise nicht ändert. Der K-Faktor beschreibt die Lage dieser neutralen Faser im Verhältnis zur Materialdicke. Er ist entscheidend für die Berechnung der Abwicklung, also für die Frage, wie groß der flache Zuschnitt sein muss, damit nach dem Biegen das gewünschte Endmaß entsteht.

Ein vereinfachtes Beispiel: Wird ein 2,0-mm-Edelstahlblech um 90 Grad gebogen, mit einem Innenradius von 2,0 mm und einem angenommenen K-Faktor von 0,42, ergibt sich für die Biegezugabe näherungsweise:

Biegezugabe = Winkel in Radiant × (Innenradius + K-Faktor × Materialdicke)

Bei 90 Grad entspricht der Winkel rund 1,57 Radiant. Daraus folgt:

1,57 × (2,0 mm + 0,42 × 2,0 mm) = rund 4,46 mm Biegezugabe

Dieser Wert ist kein universeller Fertigungswert, sondern ein Planungsbeispiel. In der Praxis hängen Biegezugabe und Rückfederung von Werkstoffcharge, Walzrichtung, Werkzeug, Matrizenweite, Innenradius und Maschinenparametern ab. Gerade Edelstahl federt stärker zurück als weicher Baustahl. Deshalb müssen Biegedaten geprüft, Erfahrungswerte genutzt und bei Serienfertigung stabil dokumentiert werden.

Typische Fehlerquellen beim Biegen von Schrankanlagen sind:

• Zu kleine Innenradien bei Edelstahl.
• Falscher K-Faktor in der CAD-Abwicklung.
• Bohrungen oder Ausschnitte zu nah an der Biegelinie.
• Nicht berücksichtigte Rückfederung.
• Wechselnde Walzrichtung bei sichtbaren Bauteilen.
• Kollisionen in der Kantfolge bei komplexen Hauben oder Gehäusen.
• Unterschätzte Toleranzketten zwischen Tür, Haube, Sockel und Korpus.

Für das Projekt war die wiederholbare Umsetzung besonders wichtig, weil mehrere Standorte einheitlich bedient werden sollten. Eine stabile Biegestrategie sorgt dafür, dass jede Schrankanlage dieselbe Geometrie, dieselbe Montagefähigkeit und dieselbe optische Linie erhält.

Schweißen und Fügen: stabile Baugruppen ohne unnötigen Verzug

Schrankanlagen bestehen nicht nur aus gekanteten Blechteilen. Je nach Konstruktion müssen Hauben, Sockel, Verstärkungen, Halterungen oder Rahmen gefügt werden. Beim Edelstahlbau kommen dafür häufig WIG-Schweißen, Punktschweißen, Bolzenschweißen oder andere geeignete Fügeverfahren zum Einsatz. Entscheidend ist nicht das einzelne Verfahren, sondern die passende Kombination aus Festigkeit, Optik, Wärmeeintrag und Nachbearbeitung.

Bei Edelstahl ist Wärmeeintrag besonders sorgfältig zu steuern. Zu viel Wärme kann Verzug verursachen, Anlassfarben erzeugen und die Oberfläche beeinträchtigen. Bei sichtbaren Schrankanlagen wirken sich solche Effekte direkt auf Optik und Passform aus. Deshalb sind Schweißfolge, Spanntechnik, Heftpunkte und Nahtpositionen wichtige Fertigungsdetails.

Bei Sockelkonstruktionen steht die Stabilität im Vordergrund. Der Sockel muss die Schrankanlage sicher tragen, Unebenheiten der Aufstellfläche berücksichtigen und eine montagefreundliche Befestigung ermöglichen. Gleichzeitig darf der Sockel nicht zu kompliziert werden, da mehrere Standorte eine wirtschaftliche Serienfertigung erfordern. Gute Konstruktion bedeutet hier: so robust wie nötig, so klar wie möglich.

Beim Fügen von Edelstahl-Schrankanlagen sind folgende Punkte wichtig:

• Wärmeeintrag begrenzen, um Verzug zu reduzieren.
• Schweißnähte so positionieren, dass sie funktional und optisch sinnvoll liegen.
• Sichtbare Bereiche sauber nachbearbeiten.
• Geeignete Vorrichtungen für Wiederholgenauigkeit einsetzen.
• Kontaktkorrosion und Fremdrost durch sauberes Materialhandling vermeiden.
• Montagepunkte ausreichend stabil ausführen.

Nach dem Schweißen folgt häufig das Beschleifen, Angleichen oder Reinigen der Nahtbereiche. Bei einer Korn-240-Oberfläche muss die Nachbearbeitung so erfolgen, dass das Schleifbild nicht unruhig wird. Hier zeigt sich, wie eng Schweißen und Oberflächenbearbeitung zusammenhängen. Eine ungeschickte Nahtlage erzeugt später unnötigen Aufwand; eine fertigungsgerechte Konstruktion reduziert ihn.

Entgraten, Kantenverrundung und sichere Handhabung

Schrankanlagen für Aufzugstechnik werden gefertigt, transportiert, montiert, geöffnet, gewartet und über Jahre genutzt. Deshalb dürfen Kanten nicht scharf oder unkontrolliert sein. Entgraten und Kantenverrundung sind gerade bei Edelstahlblechen unverzichtbar, weil Laser- und Schnittkanten sonst Verletzungsrisiken, Montageprobleme oder Beschädigungen an Kabeln und Dichtungen verursachen können.

Bei 2,0 mm Edelstahl können nach dem Laserschneiden kleine Grate, Mikroecken oder scharfkantige Übergänge entstehen. Diese werden durch geeignete Nachbearbeitung entfernt. Sichtbare Kanten müssen dabei anders behandelt werden als innenliegende Funktionskanten. Außen sichtbare Bereiche benötigen eine saubere, gleichmäßige Linie; technische Innenkanten müssen vor allem sicher und funktional sein.

Für Aufzugsteuerungen ist auch der Schutz von Kabeln und Leitungen relevant. Kabeldurchführungen, Ausschnitte oder Montageöffnungen dürfen keine scharfen Kanten aufweisen. Wenn Leitungen im Betrieb oder bei Wartung an Metallkanten scheuern, kann das langfristig zu Schäden führen. Deshalb ist die Kantenqualität ein Teil der Betriebssicherheit.

Eine gute Kantenbearbeitung erfüllt mehrere Funktionen:

• Sie reduziert Verletzungsgefahren bei Montage und Wartung.
• Sie schützt Kabel, Dichtungen und Einbauteile.
• Sie verbessert die Beschichtungs- oder Oberflächenqualität, wenn weitere Finishs folgen.
• Sie reduziert Korrosionsrisiken an beschädigten Randbereichen.
• Sie verbessert das optische Erscheinungsbild sichtbarer Edelstahlkanten.

Gerade bei Serienfertigung ist ein definierter Entgratstandard wichtig. Wenn mehrere Schrankanlagen an verschiedenen Standorten eingesetzt werden, sollten Kantenbild, Griffgefühl und Oberflächenqualität gleich bleiben. Das ist kein nebensächliches Detail, sondern Teil der wahrgenommenen Industriequalität.

Integrierte Haube und aufklappbares Vordach: Wetterschutz mit Servicefunktion

Die Schrankanlagen wurden mit integrierter Haube und aufklappbarem Vordach ausgeführt. Diese beiden Elemente sind für den Außeneinsatz besonders relevant, weil sie Schutz und Bedienbarkeit verbinden. Die Haube unterstützt den Wetterschutz der Anlage, während das Vordach den Wartungsbereich bei geöffnetem Zugriff verbessert.

Eine Haube muss konstruktiv so gestaltet sein, dass Wasser möglichst kontrolliert abläuft. Stehendes Wasser ist im Edelstahlbau grundsätzlich zu vermeiden, weil es Schmutz, Ablagerungen und langfristig lokale Korrosionsrisiken begünstigen kann. Saubere Kantungen, geeignete Neigungen und definierte Tropfkanten helfen, Wasser von kritischen Bereichen fernzuhalten.

Das aufklappbare Vordach stellt zusätzliche Anforderungen. Es muss stabil genug sein, um häufige Servicevorgänge zu überstehen, darf beim Öffnen keine Kollisionen verursachen und sollte für Monteure intuitiv nutzbar sein. Scharniere, Anschläge, Befestigungspunkte und Bedienkräfte müssen zur Anwendung passen. Gleichzeitig muss das Vordach in geschlossener Position sicher anliegen und optisch in die Gesamtanlage integriert sein.

Für Konstrukteure ergeben sich daraus typische Planungsfragen:

• In welche Richtung wird das Vordach geöffnet?
• Wie wird verhindert, dass Wasser in Wartungsbereiche läuft?
• Welche Bauteile sind bei geöffnetem Dach zugänglich?
• Sind Bedien- und Bewegungsräume am Standort ausreichend?
• Wie wird die Haube gegen Verformung und Manipulation geschützt?
• Welche Spalte sind technisch notwendig, ohne optisch störend zu wirken?

Für das Projekt waren diese Fragen besonders wichtig, weil die Anlagen nicht in einem geschützten Technikraum stehen, sondern im öffentlichen Außenbereich von Bahnhöfen. Dort muss Servicefreundlichkeit robust, schnell und fehlertolerant funktionieren.

Belüftung: Schutz der Aufzugstechnik vor Wärme und Feuchtigkeit

Die Schrankanlagen wurden als belüftete Ausführung gefertigt. Für Steuerungstechnik ist das ein zentraler Punkt. Elektronische Komponenten reagieren empfindlich auf übermäßige Wärme, Feuchtestau und Kondensation. Gleichzeitig darf eine Außenanlage nicht so offen gestaltet sein, dass Regen, Schmutz oder unbefugte Eingriffe leichtes Spiel haben.

Belüftung ist deshalb immer ein Abwägungsthema. Zu wenig Luftaustausch kann Wärmestau verursachen. Zu große oder ungünstig platzierte Öffnungen können die Schutzfunktion schwächen. Für öffentliche Standorte müssen Lüftungsbereiche zudem robust und möglichst manipulationsarm ausgeführt werden. Je nach Anforderung können Lamellen, geschützte Öffnungen, hinterlegte Lochbilder oder konstruktive Luftwege genutzt werden.

Bei Edelstahl-Schrankanlagen ist die Belüftung auch im Zusammenspiel mit Temperaturwechseln wichtig. Morgens kann ein kalter Schrank durch Sonneneinstrahlung oder Umgebungstemperatur schnell erwärmt werden. Abends kühlt er wieder ab. Diese Wechsel können Kondensation fördern. Eine gut geplante Luftführung hilft, Feuchtebelastungen zu reduzieren und das Innenklima stabiler zu halten.

Typische Fehler bei belüfteten Außenschränken sind:

• Lüftungsöffnungen ohne ausreichenden Schutz gegen Schlagregen.
• Zu geringe freie Querschnitte für den tatsächlichen Wärmehaushalt.
• Öffnungen in Bereichen, die leicht verschmutzen oder verdeckt werden.
• Fehlende Abstimmung zwischen Sockel, Gehäuse und Haube.
• Belüftung, die zwar rechnerisch ausreicht, aber schlecht wartbar ist.
• Konstruktionen, die Insekten, Laub oder grobe Partikel nicht ausreichend berücksichtigen.

Für Aufzugstechnik muss die Belüftung zum Gesamtsystem passen. Schrankanlage, Steuerungskomponenten, Standortbedingungen und Wartungskonzept sollten deshalb nicht getrennt voneinander betrachtet werden. Im Projekt wurde die Schrankanlage genau auf diesen robusten Außeneinsatz ausgelegt.

Serienfertigung für mehrere Standorte: Wiederholgenauigkeit statt Einzelimprovisation

Ein besonderer Aspekt des Referenzprojekts war die Serienfertigung für mehrere Standorte deutschlandweit. Das unterscheidet das Projekt von einer reinen Einzelanfertigung. Bei Serienfertigung müssen alle relevanten Fertigungsdaten, Vorrichtungen, Prüfmaße und Oberflächenstandards so stabil sein, dass jede Anlage reproduzierbar gefertigt werden kann.

Mehrere Standorte bedeuten in der Praxis: Die Grundfunktion ist gleich, die Einbausituation kann aber variieren. Sockel, Befestigung, Zugänglichkeit, Transportweg und Montageumfeld müssen früh berücksichtigt werden. Eine montagefertige Lieferung inklusive Sockelkonstruktion reduziert Schnittstellen und vereinfacht die Planung für den Auftraggeber.

Serienfertigung von Schrankanlagen benötigt klare Standards:

• Freigegebene CAD-Daten und Zeichnungen.
• Definierte Materialqualität und Materialstärke.
• Wiederholbare Laser- und Biegeprogramme.
• Festgelegte Schweiß- und Nachbearbeitungsschritte.
• Einheitliche Schliffrichtung und Oberflächenqualität.
• Prüfpunkte für Funktionsmaße und Sichtbereiche.
• Verpackungskonzept für beschädigungsarmen Transport.
• Klare Kennzeichnung für Zuordnung und Montage.

Gerade bei Edelstahloberflächen ist Verpackung ein nicht zu unterschätzender Faktor. Eine perfekt geschliffene Oberfläche nützt wenig, wenn sie beim Transport beschädigt wird. Schrankanlagen mit Hauben, Türen oder Vordächern benötigen Schutz gegen Kratzer, Kantenstöße und Reibung. Bei mehreren Standorten ist außerdem eine eindeutige Zuordnung wichtig, damit die richtige Anlage zur richtigen Baustelle gelangt.

Serienqualität entsteht nicht durch Zufall. Sie entsteht durch stabile Prozesse, durchdachte Arbeitsvorbereitung und lückenlose Kontrolle. Für technische Einkäufer ist das ein wichtiger Vorteil, weil Risiken in Terminplanung, Montage und Nacharbeit sinken.

Montagevorbereitung inklusive Sockelkonstruktion

Die Schrankanlagen wurden montagefertig inklusive Sockelkonstruktion geliefert. Das reduziert den Aufwand auf der Baustelle und sorgt dafür, dass wesentliche Pass- und Befestigungsthemen bereits in der Fertigung geklärt sind. Im öffentlichen Bahnhofsbereich ist das besonders wichtig, weil Montagefenster oft begrenzt sind und Arbeiten koordiniert werden müssen.

Eine Sockelkonstruktion übernimmt mehrere Aufgaben. Sie trägt die Schrankanlage, schafft Abstand zum Boden, ermöglicht Befestigungspunkte und kann Kabelzuführungen oder Ausgleichsmöglichkeiten unterstützen. Gleichzeitig muss sie robust gegen Feuchtigkeit, Schmutz und mechanische Belastungen sein. Edelstahl ist hier vorteilhaft, weil Material und Gehäuse gestalterisch und funktional zusammenpassen können.

Bei der Montagevorbereitung geht es auch um Zugänglichkeit. Befestigungspunkte müssen erreichbar sein. Türen, Hauben und Vordächer müssen nach Montage wie geplant öffnen. Lüftungswege dürfen nicht durch den Sockel oder Standortdetails blockiert werden. Wenn solche Punkte erst vor Ort auffallen, entsteht unnötiger Aufwand. Deshalb ist die Vormontage- und Prüfphase entscheidend.

Eine montagefreundliche Schrankanlage berücksichtigt:

• Eindeutige Befestigungspunkte.
• Zugängliche Schraub- und Wartungsbereiche.
• Ausreichende Freiräume für Türen, Hauben und Vordächer.
• Schutz der Oberfläche während Transport und Montage.
• Klare Zuordnung von Bauteilen und Baugruppen.
• Vorbereitete Schnittstellen für Steuerungstechnik und Kabelwege.
• Stabile Verpackung für deutschlandweite Lieferung.

Die montagefertige Lieferung ist für den Auftraggeber ein klarer Vorteil. Sie verlagert viele Risiken aus der Baustelle in die kontrollierte Fertigungsumgebung. Dort können Maße geprüft, Baugruppen vormontiert und Oberflächen kontrolliert werden, bevor die Anlage den Standort erreicht.

Qualitätssicherung: Kontrolle über die gesamte Fertigungskette

Bei Schrankanlagen für Aufzugstechnik genügt es nicht, erst am Ende zu prüfen, ob die Anlage gut aussieht. Qualitätssicherung muss entlang der gesamten Prozesskette stattfinden: Materialeingang, Zuschnitt, Biegen, Schweißen, Entgraten, Schleifen, Vormontage, Verpackung und Auslieferung.

Beim Material beginnt die Prüfung mit der richtigen Werkstoffauswahl: V2A, Werkstoffnummer 1.4301, Materialstärke 2,0 mm. Danach folgen Maßkontrollen der Laserzuschnitte, Prüfung kritischer Kantmaße, Sichtkontrolle der Schweißbereiche und Kontrolle des Schliffbilds. Bei einer Serie ist zusätzlich wichtig, Abweichungen früh zu erkennen, bevor sie sich über mehrere Anlagen wiederholen.

Für Aufzugstechnik sind Funktionsmaße besonders kritisch. Türen, Wartungszugänge, Hauben, Vordächer, Sockelanschlüsse und Befestigungspunkte müssen zuverlässig passen. Sichtflächen benötigen eine gleichmäßige Oberfläche, während technische Innenbereiche sicher, gratfrei und montagefreundlich sein müssen. Beides gehört zur Qualität: Funktion und Erscheinungsbild.

Wichtige Prüfpunkte sind:

• Material und Blechdicke.
• Außenmaße und Diagonalen.
• Kantwinkel und Kantpositionen.
• Passung von Haube, Vordach und Gehäuse.
• Position von Bohrungen, Ausschnitten und Befestigungspunkten.
• Gratfreiheit und Kantenqualität.
• Schweißnahtbild und Verzug.
• Einheitlicher Korn-240-Schliff.
• Verpackung und Kennzeichnung.

Eine lückenlose Kontrolle unterstützt die Termintreue. Denn je früher ein Problem erkannt wird, desto leichter lässt es sich beheben. Gerade bei Projekten mit mehreren deutschlandweiten Einsatzorten ist das entscheidend: Nacharbeit auf der Baustelle ist fast immer teurer als eine saubere Prüfung in der Fertigung.

Bereichsübergreifende Zusammenarbeit: eine Ansprechperson, kurze Wege

Das Projekt zeigt, warum bereichsübergreifende Zusammenarbeit bei komplexeren Schrankanlagen so wichtig ist. Konstruktion, Laserzuschnitt, CNC-Biegen, Schweißen, Oberflächenbearbeitung und Montagevorbereitung greifen direkt ineinander. Wenn diese Schritte getrennt geplant werden, entstehen leicht Reibungsverluste. Wenn sie abgestimmt ablaufen, wird aus vielen Einzelteilen eine funktionale Baugruppe.

Für den Auftraggeber bedeutet das vor allem: weniger Schnittstellen, klarere Kommunikation und schnellere Entscheidungen. Eine Ansprechperson kann technische Anforderungen aufnehmen, intern abstimmen und Rückfragen gebündelt klären. Konstrukteure müssen nicht jeden Fertigungsschritt einzeln koordinieren. Einkäufer erhalten eine planbarere Leistung, weil Material, Fertigung, Oberfläche und Montagevorbereitung gemeinsam betrachtet werden.

Der Vorteil kurzer Wege zeigt sich in typischen Projektsituationen:

• Eine Lüftungsöffnung muss angepasst werden, ohne die Stabilität zu schwächen.
• Ein Kantmaß beeinflusst die spätere Haubenfunktion.
• Eine Schweißnaht soll aus dem Sichtbereich verlegt werden.
• Ein Sockelanschluss muss montagefreundlicher werden.
• Eine Oberfläche benötigt eine einheitliche Schliffrichtung über mehrere Bauteile.
• Eine Verpackung muss an empfindliche Edelstahlflächen angepasst werden.

In solchen Fällen entscheidet die interne Abstimmungsgeschwindigkeit darüber, wie reibungslos ein Projekt läuft. Für technische Entscheider ist das ein wichtiger Punkt: Die beste Einzelmaschine nützt wenig, wenn die Prozesskette nicht zusammenarbeitet. Bei Schrankanlagen für Aufzugstechnik zählt das fertige, montagebereite Ergebnis.

Praktische Planungstipps für Einkäufer, Ingenieure und Konstrukteure

Wenn Sie ähnliche Schrankanlagen für Aufzugstechnik, Infrastruktur oder technische Außengehäuse planen, sollten Sie die Anforderungen möglichst früh bündeln. Je klarer die Ausgangsdaten sind, desto schneller lassen sich Konstruktion, Fertigung und Montagevorbereitung belastbar kalkulieren.

Für eine zielführende Anfrage sollten Sie folgende Punkte vorbereiten:

1. Einsatzumgebung beschreiben: Innenbereich, Außenbereich, Bahnhof, Industriefläche, Küstennähe, Reinigungsumfeld oder besondere Belastungen.
2. Funktion definieren: Welche Steuerung, Komponenten oder Baugruppen werden aufgenommen?
3. Materialwunsch angeben: Zum Beispiel Edelstahl V2A 1.4301 oder ein alternativer Werkstoff bei besonderen Anforderungen.
4. Oberfläche festlegen: Geschliffen, gebürstet, pulverbeschichtet oder eine andere Ausführung.
5. Montageart beschreiben: Sockel, Wandmontage, Fundamentanschluss oder Sonderbefestigung.
6. Servicekonzept klären: Welche Bereiche müssen wie oft zugänglich sein?
7. Belüftung und Schutz abstimmen: Luftführung, Öffnungen, Wetterschutz und Schutz vor Manipulation.
8. Toleranzen definieren: Allgemeintoleranzen, Funktionsmaße und Schnittqualität.
9. Stückzahl und Standortanzahl nennen: Einzelstück, Kleinserie oder Serienfertigung.
10. Logistik einplanen: Verpackung, Kennzeichnung, Liefertermine und Montagefenster.

Besonders wichtig ist die Abstimmung zwischen Konstruktion und Fertigung. Ein Bauteil, das am Bildschirm gut aussieht, muss sich auch wirtschaftlich lasern, kanten, schweißen, schleifen, transportieren und montieren lassen. Je früher diese Prozesssicht einfließt, desto weniger Änderungen entstehen später.

Für Aufzugstechnik gilt außerdem: Wartung und Betrieb sollten nicht erst nach der Fertigung betrachtet werden. Eine Schrankanlage, die im Servicefall schnell und sicher geöffnet werden kann, spart über ihre Lebensdauer Zeit und reduziert Fehlerquellen.

Schrankanlagen für langlebige Aufzugstechnik im Außenbereich

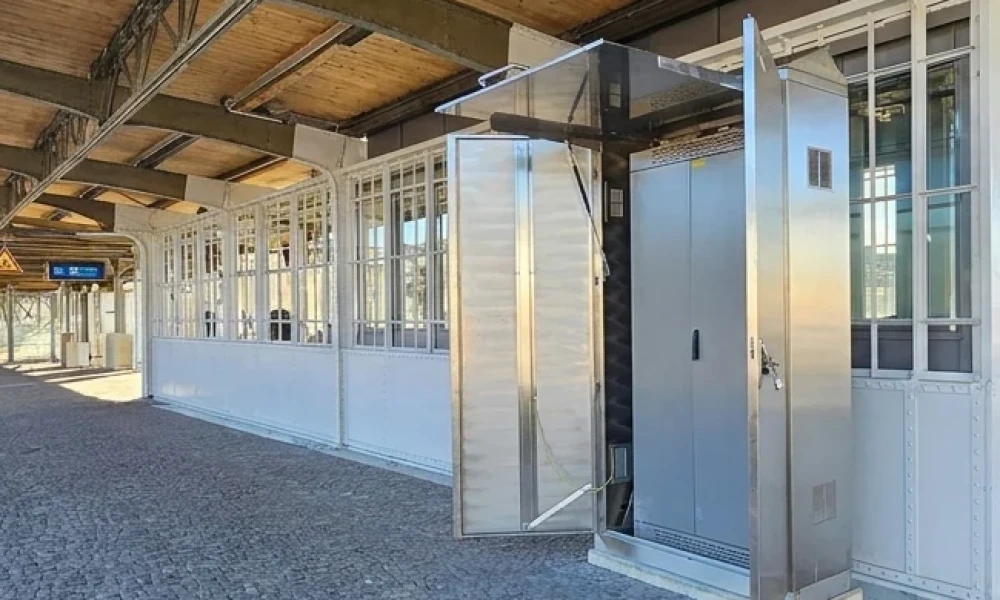

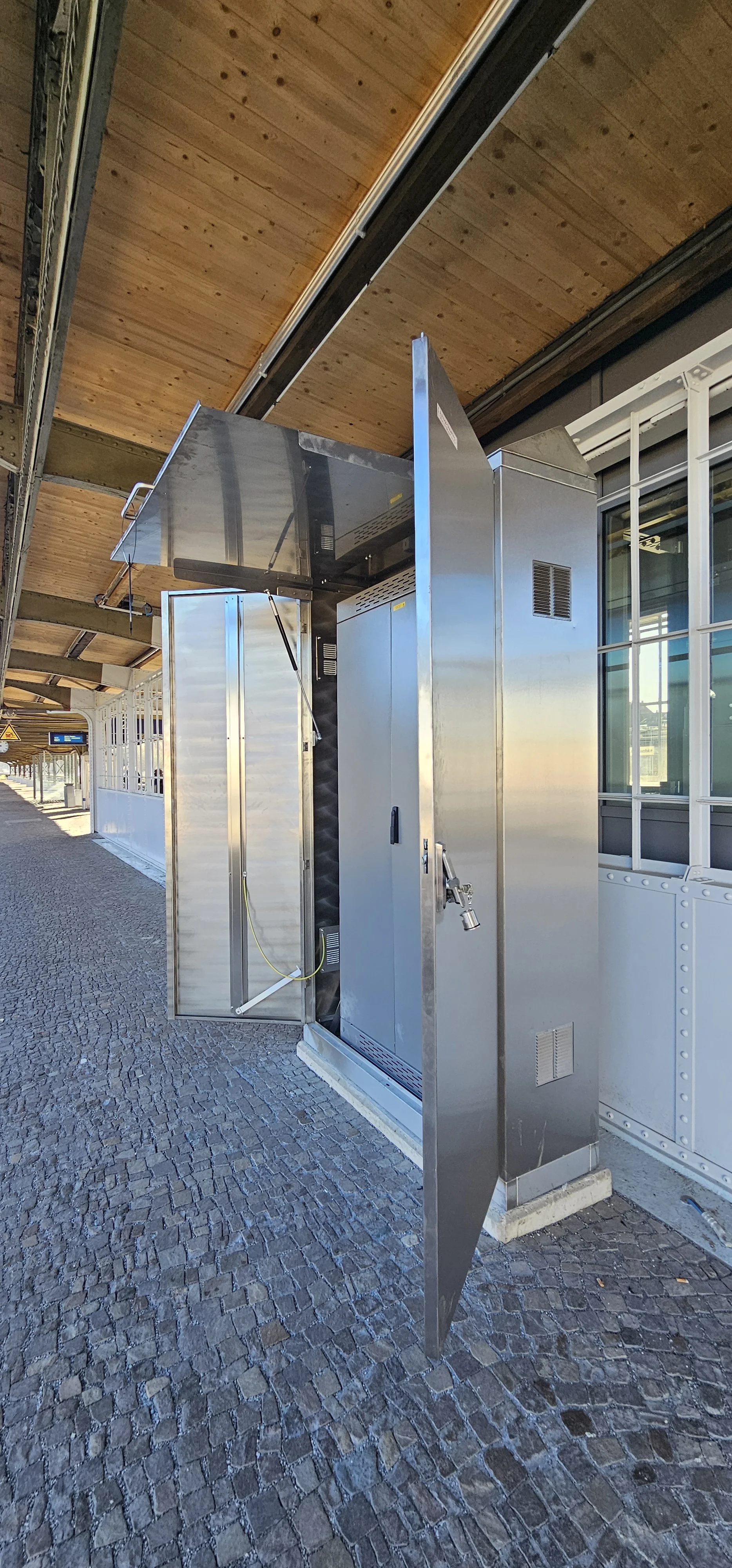

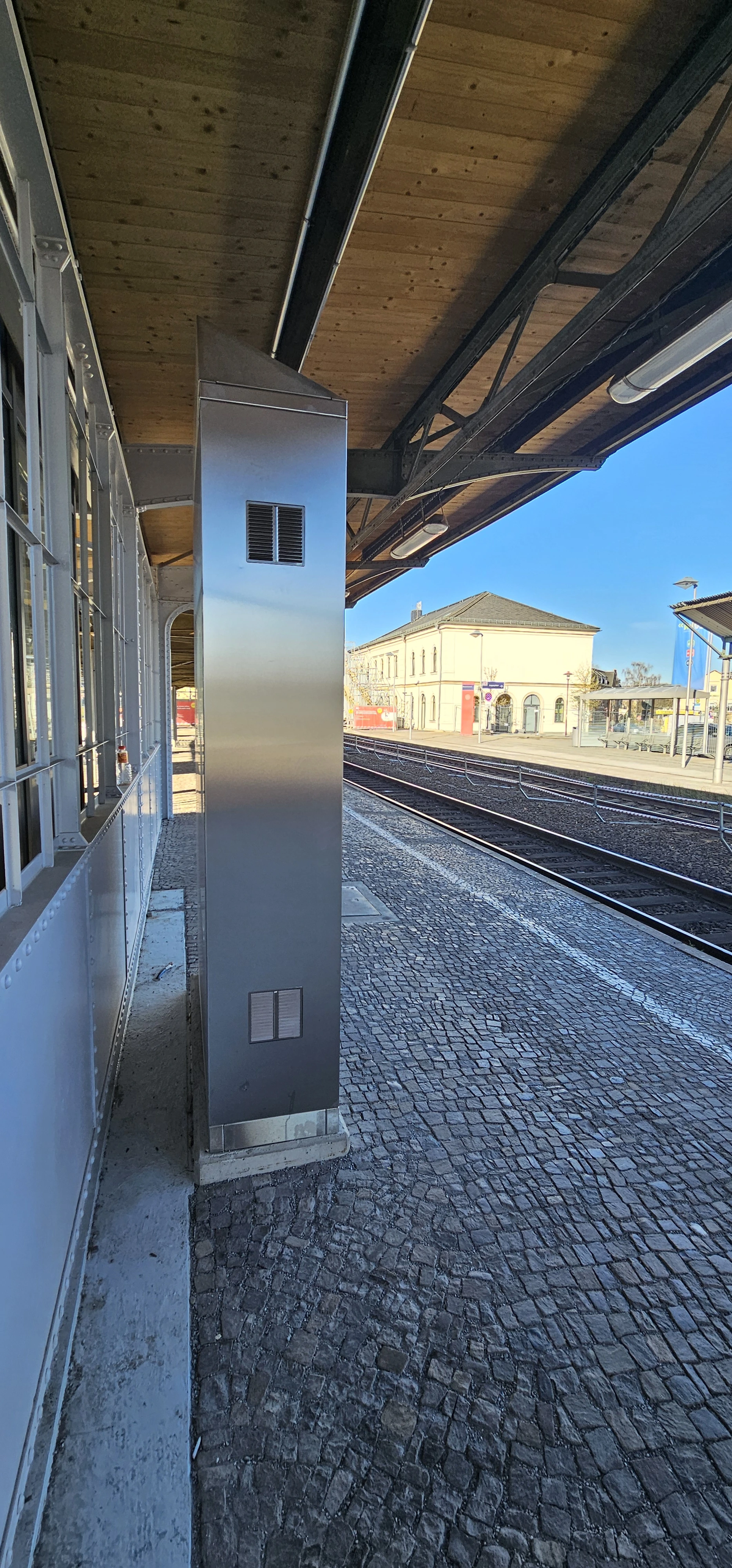

Das Referenzprojekt Schrankanlage für Aufzugstechnik / Deutsche Bahn zeigt, worauf es bei technischen Außengehäusen im öffentlichen Raum ankommt. Die gefertigten Schrankanlagen verbinden robuste Edelstahlkonstruktion, witterungsbeständige Materialauswahl, servicefreundliche Zugänge und ein einheitliches Erscheinungsbild für mehrere deutschlandweite Standorte.

Die Edelstahl Anfertigung aus V2A 1.4301 mit 2,0 mm Materialstärke und Korn-240-Schliff bietet eine belastbare Grundlage für langlebige Industriequalität. Integrierte Haube, aufklappbares Vordach, belüftete Ausführung und montagefertige Sockelkonstruktion machen die Anlage zu einer durchdachten Baugruppe für anspruchsvolle Aufzugstechnik im Bahnhofsumfeld.

Für technische Entscheider, Einkäufer und Konstrukteure liegt der zentrale Nutzen in der Verbindung aus Konstruktion, Fertigung, Oberflächenbearbeitung und Montagevorbereitung. Wenn diese Schritte bereichsübergreifend abgestimmt werden, entstehen kurze Wege, klare Verantwortlichkeiten und planbare Ergebnisse. Genau das ist bei Schrankanlagen für sicherheitsrelevante Infrastruktur entscheidend: Sie müssen dauerhaft funktionieren, sauber montierbar sein und im Alltag zuverlässig bestehen.

Weitere spannende Bereiche für ähnliche Projekte

• Laserschneiden: Für präzise Edelstahlzuschnitte, Lüftungsöffnungen, Bohrbilder und wiederholgenaue Serienkonturen.
• CNC-Biegen und Abkanten: Für stabile Gehäuseteile, Hauben, Vordächer, Sockel und komplexe Kantteile aus Edelstahl.
• Schweißen: Für belastbare Baugruppen, Sockelkonstruktionen, Verstärkungen und saubere Edelstahlverbindungen.
