Schweißbaugruppen als Basis für tragende Konstruktionen

Auf Baustellen rund um den Globus werden heute komplexe Stahl- und Aluminiumkonstruktionen in Rekordzeit errichtet. Ob Brücken, Industriehallen, Wohnhochhäuser oder Windkraftanlagen – Schweißbaugruppen sorgen für die nötige Stabilität und ermöglichen flexible, modulare Designs. Im Vergleich zu traditionellen Verbindungsmethoden wie Nieten oder Bolzen ermöglichen sie schlankere Querschnitte, reduzieren das Bauteilgewicht und schaffen glatte Oberflächen, was sowohl Material als auch Zeit spart. Insbesondere in der Bauindustrie erhöhen Schweißbaugruppen die Festigkeit und Langlebigkeit von Bauwerken. Sie werden für tragende Stahlkonstruktionen, Geländer, Treppen und Balkone sowie für Rohrleitungssysteme eingesetzt, um Stahlstrukturen wie Brücken, Hallen oder Hochhäuser zu errichten.

Als mittelständisches Unternehmen mit Sitz in Königs Wusterhausen bei Berlin entwickelt die GEMTEC GmbH seit 1992 individuelle Lösungen für über 20 Länder. Die bereichsübergreifende Zusammenarbeit – vom Laserschneiden über das Biegen bis zur Baugruppenmontage – gibt Kunden eine einzige Ansprechperson, kurze Wege und schnelle Lieferungen. Diese enge Verzahnung sämtlicher Prozesse ist gerade bei großen Bauprojekten entscheidend, da Terminverschiebungen und Schnittstellenprobleme erhebliche Folgekosten verursachen können.

Die folgende Abhandlung richtet sich an technische Entscheider, Einkäufer und Konstrukteure in der Bauindustrie. Sie legt die grundlegenden Fertigungsschritte von der Auswahl der Werkstoffe über Zuschnitt, Schweißverfahren und Qualitätskontrolle bis hin zur Montage dar. Zugleich werden die wichtigsten Normen erläutert – insbesondere DIN EN 1090, welche die Ausführung von Stahl- und Aluminiumtragwerken in Europa regelt, sowie ISO 2768 und ISO 9013 für Toleranzen und Schnittqualitäten. Ziel ist es, das Verständnis für die komplexen Zusammenhänge zu schärfen und praktische Empfehlungen für die Planung und Beschaffung von Schweißbaugruppen zu geben.

Die Fertigungskette: vom Rohblech zur fertigen Baugruppe

In der Bauindustrie müssen Schweißbaugruppen häufig großen Lasten standhalten. Daher ist eine präzise und nahtlos ineinandergreifende Fertigungskette essenziell. Diese umfasst folgende Schritte: Zuschnitt, Biegen, Schweißen, mechanische Bearbeitung, Oberflächenveredelung und Montage.

Präziser Zuschnitt

Der Zuschnitt der Rohteile bildet die Grundlage für passgenaue Baugruppen. Laserschneiden ermöglicht filigrane Konturen, enge Toleranzen und saubere Schnittkanten. Bei Blechdicken von wenigen Millimetern bis hin zu Platten von 30 mm ist der Faserlaser besonders effizient und energiearm. Für sehr dicke Bleche oder serielle Lochmuster können Stanz- und Scherprozesse wirtschaftlicher sein, während Autogen- und Plasmaschneiden eher bei Grobblechen zum Einsatz kommen. In der Bauindustrie wird häufig hochfestes Baustahlblech (S355, S460), verzinktes Blech oder witterungsbeständiger Edelstahl verwendet. Um Verzug zu minimieren und spätere Schweißarbeiten zu erleichtern, sollten alle Schnittkanten gratfrei sein und die Schnittqualität gemäß ISO 9013 auf die anschließende Verwendungsart abgestimmt werden.

Biegen und Umformen

Viele Bauelemente – etwa Stegbleche, Verbindungslaschen und Konsolen – erfordern eine dreidimensionale Formgebung. Beim Abkanten wird das Blech zwischen Stempel und Matrize gebogen, während beim Rundbiegen Walzen eingesetzt werden. Exakte Biegewinkel und Schenkellängen sind entscheidend, da geringfügige Abweichungen sich über die Länge der Baugruppe summieren. CNC‑gesteuerte Pressen sorgen für hohe Wiederholgenauigkeit und erlauben es, auch komplexe Profile mit Falzen, Übergängen und Aussparungen zu fertigen. Beim Rundbiegen entstehen zylindrische oder konische Formen, die z. B. bei Behältern, Turmschäften und Rohrsäulen zum Einsatz kommen. GEMTEC bietet Rundbiegeprozesse bis zu großen Durchmessern und kombiniert diese mit vorherigem Laserschneiden und anschließender Schweißung.

Materialverhalten und K‑Faktor

Beim Biegen wirken Zugspannungen an der Außenseite und Druckspannungen an der Innenseite des Blechs; zwischen ihnen liegt die neutrale Achse, die keine Längenänderung erfährt. In der Praxis verschiebt sich diese neutrale Achse zur Innenseite, da das Material Druck besser verkraftet als Zug. Der K‑Faktor quantifiziert diese Verschiebung als Verhältnis zwischen dem Abstand von der neutralen Achse zur Innenfläche (t) und der gesamten Materialdicke (T). Typisch liegt der K‑Faktor bei Stahl zwischen 0,33 und 0,50 – je enger der Biegeradius, desto kleiner der K‑Faktor. Die Biegezusatzlänge (BA), die in die Zuschnittsberechnung einfließt, errechnet sich aus dem Winkel und dem inneren Radius: BA = Winkel × (π/180) × (Ir + K × T).

Neben Stahl und Edelstahl werden in der Bauindustrie auch Aluminiumlegierungen verwendet, etwa für Fassadenelemente oder leichte Unterkonstruktionen. Aluminium weist eine hohe Rückfederung auf; die Biegewinkel müssen daher stärker überbogen werden als bei Stahl. Legierungen der Serie 6000 (AlMgSi) bieten eine gute Kombination aus Festigkeit, Korrosionsbeständigkeit und Schweißbarkeit.

Schweißen: Auswahl des richtigen Verfahrens

Das Schweißen verbindet die vorbereiteten Einzelteile dauerhaft. In der Bauindustrie kommen vor allem folgende Verfahren zum Einsatz:

1. MAG‑Schweißen (Metal Active Gas) – Es wird mit einer abschmelzenden Drahtelektrode und aktivem Gas (CO₂ oder Mischgas) gearbeitet. Das Verfahren erlaubt hohe Einbrandtiefen und ist ideal für Baustahl und hochfeste Stähle. Für Bauteile ab 3 mm Wandstärke ist MAG das Standardverfahren in Hallenbau und Brückenbau.
2. MIG‑Schweißen (Metal Inert Gas) – Ähnlich wie MAG, jedoch mit inerten Gasen (Argon, Helium) für Aluminium und Kupferlegierungen. Im Fassadenbau und bei Aluminiumunterkonstruktionen kommt MIG zum Einsatz.
3. WIG‑Schweißen (Tungsten Inert Gas) – Dieses Verfahren erzeugt saubere, porenfreie Schweißnähte bei dünnen Blechen und wird für Sichtverbindungen oder Edelstahlgeländer genutzt. In der Bauindustrie dient WIG häufig zur Fertigstellung von Feinstnähten an hochwertigen Geländern oder Glasfassaden.
4. Lichtbogenhandschweißen (E‑Hand) – Für Baustellenmontage und schwer zugängliche Bereiche, z.B. bei Brückenverstärkungen, ist Lichtbogenhandschweißen (E‑Hand) nach wie vor verbreitet.
5. Laser‑Schweißen – Durch den konzentrierten Laserstrahl entsteht eine sehr schmale Naht mit geringem Wärmeeinfluss; ideal für Präzisionsbauteile oder schwer zugängliche Details. Im Bauwesen findet Laser‑Schweißen Anwendung bei Komponenten mit engen Maßtoleranzen, z.B. bei Stahlblechen für Aufzugsanlagen oder bei dünnen Aluminiumprofilen.

Für großformatige Schweißbaugruppen in der Bauindustrie werden oft mehrere Verfahren kombiniert: MAG für die Grundnähte, WIG oder Laser für abschließende Feinheiten und E‑Hand für Baustellenanpassungen. Die Wahl des Verfahrens hängt von der Materialdicke, der Zugänglichkeit und den Normanforderungen ab.

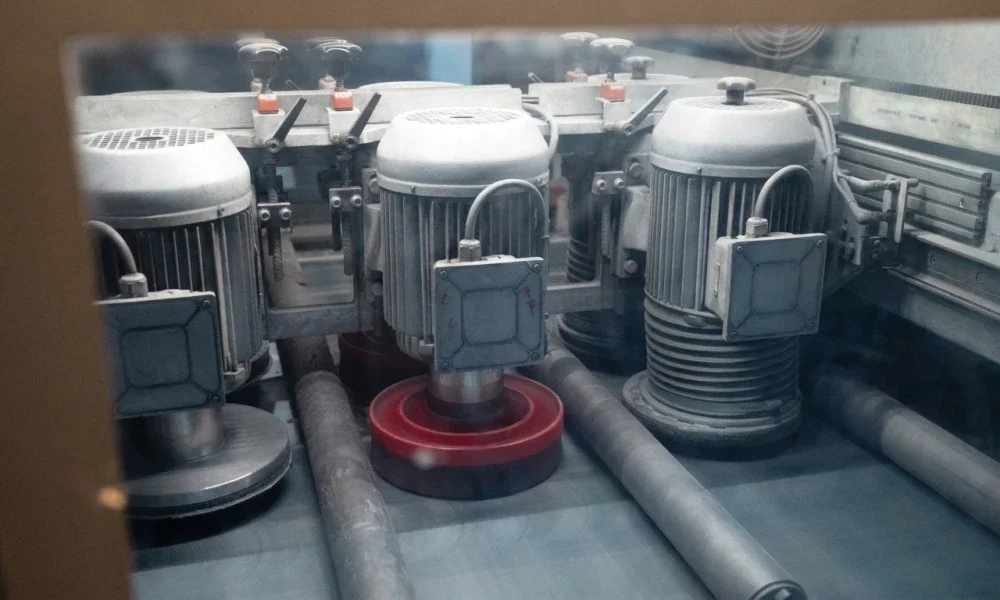

Mechanische Bearbeitung und Oberflächenveredelung

Nach dem Schweißen werden Passflächen mechanisch bearbeitet: Fräsen, Bohren und Gewindeschneiden schaffen präzise Bohrungen für Schraubverbindungen oder Verankerungen. Bei großen Schweißbaugruppen, etwa Knotenpunkten für Brücken oder Hallenstützen, kommen CNC‑Bearbeitungszentren zum Einsatz, die einen Genauigkeitsbereich im Zehntelmillimeter sichern. Anschließend schützen Oberflächenbehandlungen wie Feuerverzinken, Pulver‑ oder Nasslackieren die Baugruppen vor Korrosion. Für Edelstahlgeländer und Fassadenelemente wird oft elektropoliert oder geschliffen, um eine hochwertige Optik und hygienische Eigenschaften zu gewährleisten.

Baugruppenmontage

Sind alle Einzelteile gefertigt, erfolgt die Montage. GEMTEC bietet die gesamte Palette vom Vor- und Teilmontage bis zur Endmontage. Vormontierte Einheiten, wie Treppenpodeste oder Geländersegmente, werden zusammengebaut, geprüft und für die Baustelle vorbereitet. Beim Endmontageprozess werden auch Halterungen, Verbindungsteile und Beschläge montiert. Das Unternehmen übernimmt auf Wunsch die komplette Materialbeschaffung, die Endprüfung und die Verpackung sowie die Auslieferung zur Baustelle. Diese integrale Dienstleistung reduziert Schnittstellen und ermöglicht eine schnelle Installation auf der Baustelle.

Konstruktionsgrundlagen für Schweißbaugruppen in der Bauindustrie

Die Konstruktion von Schweißbaugruppen entscheidet über die Fertigungsqualität und die Sicherheit der späteren Bauwerke. Folgende Konstruktionsprinzipien sind maßgeblich:

Montagegerechtes Design für Bauwerke

• Selbstpositionierende Geometrien: Nasen, Zapfen und Führungen sorgen dafür, dass Bauteile während des Schweißens automatisch in die richtige Position gleiten. Dies reduziert den Aufwand für manuelles Ausrichten und sichert reproduzierbare Ergebnisse bei langen Trägern oder Großbauteilen.
• Zugänglichkeit sicherstellen: Baugruppen sollten so ausgelegt sein, dass Schweißnähte mit Standardwerkzeugen erreichbar bleiben. Berücksichtigen Sie den Platzbedarf für Schweißbrenner, Schraubenschlüssel und Verschraubungswerkzeuge.
• Funktionale Toleranzen: Nicht jedes Maß benötigt höchste Präzision. Erkennen Sie, welche Passflächen kritisch sind und wo größere Toleranzen ausreichen. Dies spart Zeit und Kosten, ohne die Sicherheit zu gefährden.
• Fehlervermeidung durch eindeutige Teilegestaltung: Asymmetrische Bauteilformen, eindeutige Etikettierung oder gelaserte Gravuren verhindern Verwechslungen bei ähnlichen Bauteilen.
• Standardisierung: Verwenden Sie einheitliche Schrauben, Muttern und Verbindungselemente, um die Anzahl der Varianten zu minimieren und Montagezeiten zu verkürzen.
• Montagereihenfolge berücksichtigen: Planen Sie die Reihenfolge der Schweißnähte und Baugruppenmontage bereits in der Konstruktion. Eine falsche Reihenfolge kann zu unzugänglichen Schraubverbindungen oder Schweißnähten führen.

Diese Prinzipien sollten in der Bauindustrie zusammen mit statischen Anforderungen und baurechtlichen Vorschriften beachtet werden. Moderne 3D‑CAD‑Software ermöglicht die Visualisierung und Simulation der gesamten Baugruppe, einschließlich Kollisionsprüfung und Montageablauf.

Schweißnahtvorbereitung und -planung

Schweißnähte müssen so gestaltet sein, dass sie die auftretenden Lasten sicher aufnehmen. Abhängig von der Materialstärke werden Stumpf‑, Kehlnähte oder Kombinationen aus beidem angewendet. Zeichnungen sollten die Nahtform, die erforderliche Einbrandtiefe und die Schweißpositionen nach DIN EN ISO 6947 definieren. Insbesondere bei Baukomponenten wie Flanschen, Rippen oder Ankerplatten müssen Schweißnähte so angeordnet sein, dass die Zugänglichkeit zum Nachweis der Schweißnaht per Sichtprüfung oder zerstörungsfreier Prüfung gewährleistet bleibt. Durch einen Schweißplan, der die Reihenfolge der Nähte vorgibt, lässt sich der Verzug minimieren und die Kontrolle vereinfachen.

Feuer- und Korrosionsschutz berücksichtigen

Bauwerke unterliegen extremen Umgebungsbedingungen: Temperaturwechsel, Feuchtigkeit und chemische Belastung. Schweißbaugruppen sollten aus entsprechend korrosionsbeständigen Materialien bestehen, z.B. wetterfestem Baustahl (Cortenstahl) oder Edelstahl. Für standardmäßigen Baustahl bieten sich Feuerverzinken oder Duplexsysteme (verzinkt und pulverbeschichtet) als Schutzschicht an. Auch der Einfluss von Temperatur auf die Schweißverbindung muss berücksichtigt werden – im Brandfall können Schweißnähte ihre Festigkeit verlieren. Daher sind normative Richtlinien wie DIN 18800‑7 zu beachten, die die Tragfähigkeit und Standsicherheit von Stahlbauten im Brandfall sowie die Anforderungen an Schweißverbindungen regelt.

Statische Berechnung und Finite-Elemente-Analyse

Moderne Bauwerke werden in der Regel mit FEM‑Software ausgelegt, wobei Lasten, Biege- und Torsionsspannungen sowie dynamische Effekte berücksichtigt werden. Bei Schweißbaugruppen ist es wichtig, die Nahtzugaben in die Modellierung einzubeziehen. Unerwartete Spannungen, die durch ungleichmäßige Erwärmung entstehen, können zu Rissen oder Verformungen führen. Deshalb sind Schweißverbindungen in der Statik als nichtlineare Federn zu modellieren oder mit reduzierter Steifigkeit zu berücksichtigen.

Normen und rechtliche Rahmenbedingungen

Die Bauindustrie unterliegt strengen Normen, um die Sicherheit von Bauwerken zu gewährleisten. Für Schweißbaugruppen sind insbesondere folgende Normen relevant:

DIN EN 1090 – Ausführung von Tragwerken aus Stahl und Aluminium

Seit dem 1. Juli 2014 ist die europäische Normenreihe DIN EN 1090 verpflichtend für alle Hersteller von tragenden Bauprodukten, die in Europa vermarktet werden. Sie ersetzt die frühere DIN 18800‑7 für Stahl und DIN V 4113‑3 für Aluminium. Die wichtigsten Aspekte:

• Ausführungsklassen (EXC 1 bis EXC 4): Bauteile werden je nach Sicherheitsrelevanz in vier Klassen eingeteilt. EXC 1 umfasst einfache Strukturen mit geringem Sicherheitsrisiko, während EXC 4 für hochsicherheitsrelevante Bauwerke wie Brücken oder Stadiondächer vorgesehen ist. Mit jeder höheren Klasse steigen die Anforderungen an Personalqualifikation, Prozessorganisation und Prüfung.
• Werkseigene Produktionskontrolle (WPK): Die Norm verlangt eine ständige Eigenüberwachung aller Prozesse – von der Bemessung über den Zuschnitt, das Schweißen und den Korrosionsschutz bis zur Montage. Nur Betriebe mit zertifizierter WPK dürfen Bauteile mit CE‑Kennzeichnung liefern.
• Qualitätsmanagementsystem: Hersteller müssen ein Qualitätsmanagement nachweisen, das auch Personalqualifikation, Materialprüfung und Dokumentation abdeckt. Eine zertifizierte Stelle überwacht diese Prozesse und stellt das Zertifikat aus.
• Rechtsfolgen: Wer die Norm missachtet, riskiert straf‑ und versicherungsrechtliche Konsequenzen. Die Norm ist somit nicht nur ein Qualitätskriterium, sondern eine rechtliche Vorgabe.

Ausführungsklassen und WPK sind entscheidend für Einkäufer: Sie bestimmen den erforderlichen Qualifizierungsgrad des Lieferanten und damit die Wahl des geeigneten Partners.

DIN 18800‑7 – Zurückgezogene Norm, aber noch relevant für Brandbemessung

Die Norm DIN 18800‑7:2008-11 regelte vor ihrer Ablösung durch EN 1090 die Ausführung und Herstellerqualifikation für Stahlbauten. Sie enthält umfangreiche Vorgaben zur Berechnung der Tragfähigkeit im Brandfall, zu Schweißverbindungen und zur Dokumentation. In manchen Bauverträgen oder bei Bestandsbauten ist die Norm noch referenziert. Sie betont die Sicherstellung der Standsicherheit in verschiedenen Lastfällen und die Qualität der Schweißverbindungen.

DIN 2303 – Qualitätsanforderungen für wehrtechnische Produkte

Die DIN 2303 ist eine nationale Norm, die Anforderungen an Betriebe stellt, die thermische Fügeverfahren wie Schweißen, Hartlöten oder thermisches Spritzen für wehrtechnische Produkte ausführen. Sie definiert Qualifikationen, Prozessdokumentation und Bauteilklassen (BK 1–BK 4) mit unterschiedlichen Qualitätsanforderungen. Auch zivil genutzte Baugruppen mit hoher Sicherheitsrelevanz können nach DIN 2303 zertifiziert werden, um maximale Prozesssicherheit zu garantieren. Dies ist vor allem relevant, wenn Bauteile extremen Belastungen ausgesetzt sind, z.B. in der Wehrtechnik oder bei Krananlagen.

ISO 2768 – Allgemeine Toleranzen

Die Norm ISO 2768 legt allgemeine Toleranzen fest, wenn in Zeichnungen keine speziellen Angaben gemacht werden. Für lineare Abmessungen bietet sie die Klassen f (fein), m (mittel), c (grob) und v (sehr grob). In der Blechbearbeitung wird meist Klasse m gewählt (z.B. ±0,3 mm bei Nennmaßen bis 30 mm, ±0,5 mm bis 100 mm). Die Norm verhindert übertriebene Präzisionsanforderungen, die zu hohen Kosten führen würden.

ISO 9013 – Schnittqualität und Kennzeichnung

Für thermisches Schneiden (Laser, Plasma, Autogen) definiert ISO 9013 die Schnittqualität anhand von Oberflächenrauheit, Rechtwinkligkeit und Gratbildung. Qualitätsbereich 1 steht für die höchste Schnittgüte mit Rauheitswerten ≤ 3 µm, während Bereich 4 große Toleranzen zulässt. Die Norm unterscheidet zwei Toleranzklassen – Klasse 1 (hochwertige Prozesse wie Laser) und Klasse 2 (Plasma, Autogen) – und definiert die Kennzeichnung in Form von vier Ziffern. Konstrukteure sollten die gewünschte Qualität (z.B. 9013‑231) angeben, damit Fertiger wissen, welche Rauheits- und Toleranzwerte einzuhalten sind.

Weitere Normen und Regeln

• DIN EN ISO 5817 – legt die Grenzwerte für Schweißnaht-Unregelmäßigkeiten fest und wird in Kombination mit DIN 2303 oder EN 1090 herangezogen.
• DIN EN ISO 3834 – definiert Qualitätsanforderungen an das Schmelzschweißen von metallischen Werkstoffen und ist die Grundlage für viele Schweißzertifizierungen (GEMTEC ist nach ISO 3834 zertifiziert).
• Eurocode 3 (EN 1993) – ist das europäische Regelwerk für die Bemessung von Stahltragwerken und liefert die Grundlage für statische Nachweise in der Bauindustrie.

Prüfmethoden und Qualitätssicherung

Jede Schweißbaugruppe in der Bauindustrie muss strengen Prüfungen standhalten, bevor sie in ein Bauwerk integriert werden darf.

Visuelle und maßliche Kontrolle

Unmittelbar nach dem Schweißen werden die Nähte visuell geprüft, um Risse, Porosität, Unterwölbungen oder Verzug festzustellen. Anschließend werden die Abmessungen, Ebenheit und Rechtwinkligkeit mit Messgeräten kontrolliert. Die Einhaltung der Toleranzen nach ISO 2768 oder kundenspezifischen Vorgaben wird dokumentiert. In vielen Fertigungsbetrieben erfolgt eine Selbstauditierung der Schweißer, gefolgt von Stichprobenprüfungen durch die Qualitätsabteilung.

Zerstörungsfreie Prüfverfahren (ZfP)

Da viele Fehler im Inneren der Schweißnaht liegen, werden zerstörungsfreie Prüfverfahren eingesetzt:

• Magnetpulver- und Farbeindringprüfung (MPI/DPI): für oberflächennahe Risse, Poren und Bindefehler.
• Ultraschallprüfung: detektiert innere Bindefehler und fehlende Durchschweißung.
• Radiografie (Röntgen): erlaubt einen vollständigen Einblick in die Naht bei sicherheitsrelevanten Baugruppen.

Die Auswahl des Verfahrens richtet sich nach der Ausführungsklasse und der Bauteilklasse. In EXC 4 oder BK 1 kann eine 100 %‑Prüfung erforderlich sein. Viele Betriebe kombinieren visuelle Prüfungen, Stichproben und Endoskopie.

Werkseigene Produktionskontrolle und Dokumentation

Die DIN EN 1090 verlangt eine werkseigene Produktionskontrolle (WPK), d. h. ein System zur kontinuierlichen Überwachung der Prozesse. Zu jeder Baugruppe müssen Schweißanweisungen (WPS), Materialzeugnisse, Prüfzertifikate und Montageprotokolle vorliegen. Bei EXC 3 oder EXC 4 ist auch die Qualifikation der Schweißer nach ISO 9606 und die Überwachung durch Schweißaufsichtspersonal Pflicht. Dokumentation dient nicht nur der Qualitätssicherung, sondern ist auch Nachweis bei späteren Kontrollen oder im Schadensfall.

Typische Fehlerquellen und ihre Vermeidung

Selbst mit sorgfältiger Planung können Fehler auftreten. Die häufigsten Probleme und deren Abhilfen sind:

• Unvollständige Durchschweißung: Wenn der Schweißfluss nicht bis zur Wurzel reicht. Prävention: Nahtvorbereitung optimieren, Schweißstrom erhöhen oder die Geschwindigkeit reduzieren.
• Bindefehler (Lack of fusion): Tritt auf, wenn das Schmelzbad nicht ausreichend mit dem Grundmaterial verschmilzt. Durch höhere Wärmeeinbringung, angepasste Schweißfolge oder geänderte Nahtgeometrie kann dies verhindert werden.
• Schlackeneinschlüsse und Porosität: Entstehen durch mangelnde Reinigung zwischen den Lagen oder falsche Schutzgaszusammensetzung.
• Risse: Heiß- und Kaltrisse können durch unpassendes Material, zu hohe Schweißgeschwindigkeit oder Wasserstoff im Schutzgas entstehen. Vorbeugen lässt sich durch geeignete Zusatzwerkstoffe, Vorwärmen, reduzierte Kühlrate und angemessene Schweißparameter.
• Spritzer und Unterwölbungen: Beim MAG‑Schweißen hilft die Anpassung des Schweißstroms oder das Schweißen mit Impulslichtbogen.

Eine detaillierte Fehleranalyse und Verfahrensanpassung minimiert den Ausschuss und erhöht die Lebensdauer des Bauwerks.

Integration in die Bauindustrie: Projektplanung und Praxisbeispiele

Schweißbaugruppen bilden die Schnittstelle zwischen Ingenieursplanung und Baustelle. Um einen reibungslosen Ablauf zu gewährleisten, sollte die Projektplanung folgende Punkte berücksichtigen:

Frühe Einbindung des Fertigers

Im Bauwesen entscheiden oft Millimeter über die Passgenauigkeit. Einkäufer und Konstrukteure sollten Fertigungsunternehmen wie GEMTEC frühzeitig in die Planung einbeziehen. So können Materialverfügbarkeit, Fertigungsprozesse und Normanforderungen bereits in der Entwurfsphase abgestimmt werden. Eine enge Zusammenarbeit ermöglicht die Optimierung des Designs hinsichtlich Fertigbarkeit und Kosteneffizienz.

Konstruktion von Baugruppen für Hoch- und Tiefbau

Bei Tragwerken im Hochbau, wie Hallen und Brücken, werden meist H‑Profile, Kastenträger und Knotenbleche verschweißt. Die Baugruppen sind groß und schwer; daher ist eine genaue Abstimmung von Schweißfolge, Wärmeeinbringung und Richten nötig. Für Geländer, Treppen und Fassaden kommen hingegen schlanke Profile und Edelstähle zum Einsatz. Hier steht neben der Stabilität auch die Optik im Vordergrund. In beiden Fällen müssen die Baugruppen so konstruiert sein, dass sie auf der Baustelle schnell montiert werden können, um Bauzeiten zu reduzieren.

Beispiel: Hallenbau mit Schweißbaugruppen

Beim Bau einer Industriehalle werden zunächst die Stützen und Träger in Schweißbaugruppen vorgefertigt. Die Endplatten werden geschweißt, Bohrungen für Schraubverbindungen werden gebohrt oder gestanzt, und die Oberflächen werden verzinkt. Im Werk werden diese Baugruppen vormontiert, geprüft und markiert. Auf der Baustelle können sie dann mithilfe von Schraubverbindungen zügig montiert werden; Schweißarbeiten vor Ort beschränken sich auf wenige Anpassungen. Dank der werkseigenen Produktionskontrolle und der Normkonformität nach DIN EN 1090 können die Baugruppen ohne zusätzliche Prüfungen eingebaut werden.

Beispiel: Brückenbau

Brückenteile bestehen aus hochfesten Stählen, die in großen Schweißbaugruppen gefertigt werden. Die Produktion erfordert hohe Präzision, da die Passflächen für Schraubverbindungen und Lagerung perfekt zueinander passen müssen. Aufgrund der hohen Sicherheitsklasse (EXC 3 oder EXC 4) werden Schweißnähte zu 100 % röntgengeprüft. Die Teile werden in Sektionen transportiert und vor Ort mit Hochleistungsbolzen verschraubt und mit wenigen Schweißarbeiten verbunden. Eine lückenlose Dokumentation und Nachverfolgbarkeit gemäß WPK sind für solche Projekte unerlässlich.

Logistik und Montage auf der Baustelle

Die Montage von Schweißbaugruppen erfordert nicht nur mechanische Präzision, sondern auch logistische Planung. Gewicht und Abmessungen bestimmen die Transportmittel (Lkw, Schiff oder Schiene). Für lange oder sperrige Bauteile ist häufig ein Spezialtransport erforderlich. Auf der Baustelle müssen Kräne bereitstehen, Montageflächen vorbereitet und Arbeitssicherheitsmaßnahmen umgesetzt sein. Ein erfahrener Fertiger übernimmt nicht nur die Produktion, sondern unterstützt auch bei Verpackung, Kennzeichnung und Transportplanung. GEMTEC bietet die komplette Logistik inkl. internationalem Transport an, sodass Kunden eine koordinierte Lieferkette erhalten.

Projektplanung: Checkliste für Einkäufer und Ingenieure

1. Anforderungsanalyse: Definieren Sie Lastfälle, Umgebungsbedingungen und Lebensdauer. Klären Sie die Ausführungsklasse (EXC) nach DIN EN 1090 sowie die Qualitätsanforderungen nach ISO 5817.
2. Materialauswahl: Wählen Sie den geeigneten Stahl (S235, S355, S460), wetterfesten Cortenstahl oder Edelstahl entsprechend der Korrosionsbelastung. Berücksichtigen Sie die Schweißeignung und thermische Ausdehnung.
3. Toleranzfestlegung: Legen Sie Toleranzklassen nach ISO 2768 und Schnittqualitäten nach ISO 9013 fest.
4. Konstruktion und CAD: Nutzen Sie 3D‑CAD, um Selbstpositionierungen, zugängliche Schweißnähte und Montageabläufe zu planen. Bedenken Sie Biegeradien und K‑Faktor in der Bauteilabwicklung.
5. Fertigerauswahl: Prüfen Sie Zertifizierungen (DIN EN 1090, ISO 3834, DIN 2303). Achten Sie auf Erfahrung mit großen Baugruppen und montagespezifischen Lösungen.
6. Schweißplan erstellen: Definieren Sie Nahtarten, Schweißfolge und Prüfmethoden.
7. Qualitätssicherung und Dokumentation: Legen Sie fest, welche Prüfungen (Sichtprüfung, ZfP) durchgeführt werden sollen und wie die Dokumente archiviert werden.
8. Logistik planen: Klären Sie Transportwege, Lagerflächen und Montagehilfen.
9. Baustellenmontage: Bereiten Sie die Baustelle vor, stellen Sie Krane und Sicherheitsausrüstung bereit und planen Sie die Montagefolge.
10. Nachbetreuung: Vereinbaren Sie Service- und Wartungsverträge, insbesondere für bewegliche Baugruppen (Aufzugsanlagen, Windkraftanlagen).

Zukunftstrends und Innovationen in der Bauindustrie

Die Bauindustrie erlebt derzeit einen Wandel durch Digitalisierung und Automatisierung. BIM (Building Information Modeling) verknüpft Daten aus Planung, Fertigung und Montage; Fertiger wie GEMTEC können CAD‑Daten direkt aus BIM übernehmen und Baugruppen in „Losgröße 1“ produzieren. Robotergestützte Schweißzellen, automatisierte Rundbiegeanlagen und 3D‑Druckverfahren werden immer stärker eingesetzt. Gleichzeitig steigen die Anforderungen an Nachhaltigkeit: Die Verwendung hochfester Stähle und optimierte Schweißverfahren reduzieren den Materialverbrauch und den CO₂‑Fußabdruck.

Die Normen entwickeln sich ebenfalls weiter: ISO 9013 wurde 2024 aktualisiert, und strengere Grenzwerte für Schweißnahtfehler (ISO 5817) sind in Diskussion. Für die nahe Zukunft ist eine engere Verzahnung zwischen Normen für Fertigungstoleranzen, digitalem Zwilling und automatischer Prüfdatenerfassung zu erwarten.

Schweißbaugruppen als Schlüssel zu sicheren Bauprojekten

Schweißbaugruppen sind das Fundament moderner Bauwerke. Ihre Fertigung erfordert ein ausgewogenes Zusammenspiel aus präzisem Zuschnitt, durchdachter Biege- und Schweißtechnik, strenger Einhaltung der Normen und lückenloser Qualitätskontrolle. Gerade in der Bauindustrie sind Normen wie DIN EN 1090 unverzichtbar, um die Sicherheit und Konformität von Tragwerken zu gewährleisten. Ergänzende Richtlinien wie ISO 2768 und ISO 9013 regeln Toleranzen und Schnittqualitäten, während DIN 18800‑7 und DIN 2303 für besondere Anwendungsfälle relevant bleiben.

Mit einer integrierten Fertigungskette vom Laserschneiden über das Biegen und Schweißen bis hin zur Montage bietet die GEMTEC GmbH einen klaren Mehrwert für Bauprojekte: kurze Kommunikationswege, ein Ansprechpartner und termingerechte Lieferung. Für Einkäufer und Ingenieure bedeutet dies eine höhere Planungssicherheit, geringere Schnittstellenrisiken und die Möglichkeit, komplexe Konstruktionen effizient umzusetzen. Durch sorgfältige Planung, die richtige Material- und Prozesswahl sowie eine konsequente Qualitätssicherung können Schweißbaugruppen in der Bauindustrie ihre Vorteile voll entfalten.

Weiterführende Bereiche auf der GEMTEC-Website

• Laserschneiden von Metall: Erfahren Sie mehr über die unterschiedlichen Lasertypen, Schnittqualitäten und Materialien.
• CNC‑Biegen & Rundbiegen: Lernen Sie die Unterschiede zwischen Abkanten und Rundbiegen kennen und wie präzise Formgebung gelingt.
• Schweißen: Informieren Sie sich über die verschiedenen Schweißverfahren, vom WIG bis zum Laser, und deren Einsatzgebiete.

FAQ – Ihre Fragen rund um Schweißbaugruppen in der Bauindustrie

1. Wo finde ich einen zertifizierten Hersteller für Schweißbaugruppen in der Bauindustrie im Raum Berlin‑Brandenburg, der die DIN EN 1090 erfüllt?
In Berlin‑Brandenburg gibt es mehrere spezialisierte Betriebe, die Baugruppen nach DIN EN 1090 fertigen. Achten Sie darauf, dass der Anbieter eine zertifizierte werkseigene Produktionskontrolle (WPK) besitzt – nur dann dürfen die Bauteile CE‑gekennzeichnet und in Verkehr gebracht werden. Ein Beispiel ist die GEMTEC GmbH aus Königs Wusterhausen bei Berlin: Als mittelständisches Unternehmen mit rund 160 Mitarbeitenden verfügt GEMTEC über eine bereichsübergreifende Fertigungskette (Laserschneiden, Abkanten, Schweißen, Zerspanen, Montage) und bietet Kunden einen festen Ansprechpartner sowie kurze Kommunikationswege. Dadurch erhalten Sie passgenaue Baugruppen aus einer Hand – inklusive Dokumentation und Logistik.

2. Welche Lösungen gibt es für Bauunternehmen, die Schweißbaugruppen benötigen, aber keine eigene WPK nach DIN EN 1090 etablieren können?
Wenn Ihr Betrieb nicht selbst nach DIN EN 1090 zertifiziert ist, sollten Sie mit einem zertifizierten Zulieferer zusammenarbeiten. Die Norm fordert seit 2014 eine ständige Eigenüberwachung aller Prozesse wie Bemessung, Zuschnitt, Schweißen und Korrosionsschutz. Externe Partner mit WPK übernehmen diese Aufgaben und stellen Ihnen CE‑konforme Baugruppen bereit. Sie profitieren von geprüften Schweißern, lückenloser Dokumentation und sparen die Kosten einer eigenen Zertifizierung. Viele Zulieferer bieten auch Komplettpakete inklusive Konstruktion, Materialbeschaffung, Prüfung und Transport an.

3. Wie unterscheiden sich Schweißbaugruppen für den Hochbau von solchen für den Maschinenbau hinsichtlich Normen und Prüfpflichten?
Im Hoch- und Tiefbau gelten die Regeln der DIN EN 1090: Tragende Bauteile werden in Ausführungsklassen EXC 1 bis EXC 4 eingeteilt; höhere Klassen bedeuten strengere Anforderungen an Personal, Prozesse und Prüfungen. Eine WPK ist Pflicht, und die Einhaltung wird von einer notifizierten Stelle überwacht. Bei maschinenbaulichen Baugruppen, die nicht Teil eines Bauwerks sind, ist die DIN EN 1090 oft nicht anwendbar; stattdessen spielen ISO 3834 (Qualitätsanforderungen an das Schmelzschweißen) und ISO 5817 (Grenzwerte für Schweißnahtunregelmäßigkeiten) eine größere Rolle. Prüfpflichten orientieren sich dort meist an der Funktion des Bauteils und den vertraglich vereinbarten Normen.

4. Wie plane ich Schritt für Schritt die Fertigung und Montage einer Schweißbaugruppe für eine Stahlhalle, um die DIN EN 1090‑Vorgaben einzuhalten?
Starten Sie mit einer Anforderungsanalyse und bestimmen Sie die Ausführungsklasse (EXC) nach DIN EN 1090. Wählen Sie den Werkstoff (z. B. S235, S355) und legen Sie Toleranzklassen nach ISO 2768 fest. Konstrukteure sollten in 3D‑CAD selbstpositionierende Geometrien und zugängliche Schweißnähte einplanen. Arbeiten Sie anschließend einen Schweißplan aus (Nahtarten, Reihenfolge, Prüfungen) und wählen Sie einen zertifizierten Fertiger. Dieser sorgt für die erforderliche WPK und dokumentiert alle Prozesse. Organisieren Sie rechtzeitig die Logistik und die Montage vor Ort; sorgen Sie für Krane, Hebezeuge und Arbeitsbühnen. Abschließend erfolgen die Prüfungen (Sichtprüfung, zerstörungsfreie Prüfverfahren) und die Montage der Baugruppe.

5. Welche DIN‑Normen muss ich bei der Bestellung von Schweißbaugruppen für Bauprojekte in Brandenburg beachten, und wie finde ich einen zuverlässigen Lieferanten?
Für tragende Stahl- und Aluminiumbauteile ist die DIN EN 1090 seit dem 1. Juli 2014 verbindlich. Ergänzend sollten Sie die ISO 2768 (allgemeine Toleranzen) und die ISO 9013 (Schnittqualitäten) berücksichtigen. Bei sicherheitsrelevanten Komponenten können zusätzlich DIN 2303 (Wehrtechnik) oder die ältere DIN 18800‑7 zur Anwendung kommen. Einen zuverlässigen Lieferanten erkennen Sie an zertifizierten Prozessen (DIN EN 1090, ISO 3834), qualifiziertem Schweißpersonal und einem lückenlosen Qualitätsmanagement. Erkundigen Sie sich bei lokalen Branchenverbänden oder nutzen Sie Online‑Register für EN‑1090‑Zertifikate, um geprüfte Hersteller zu finden.
