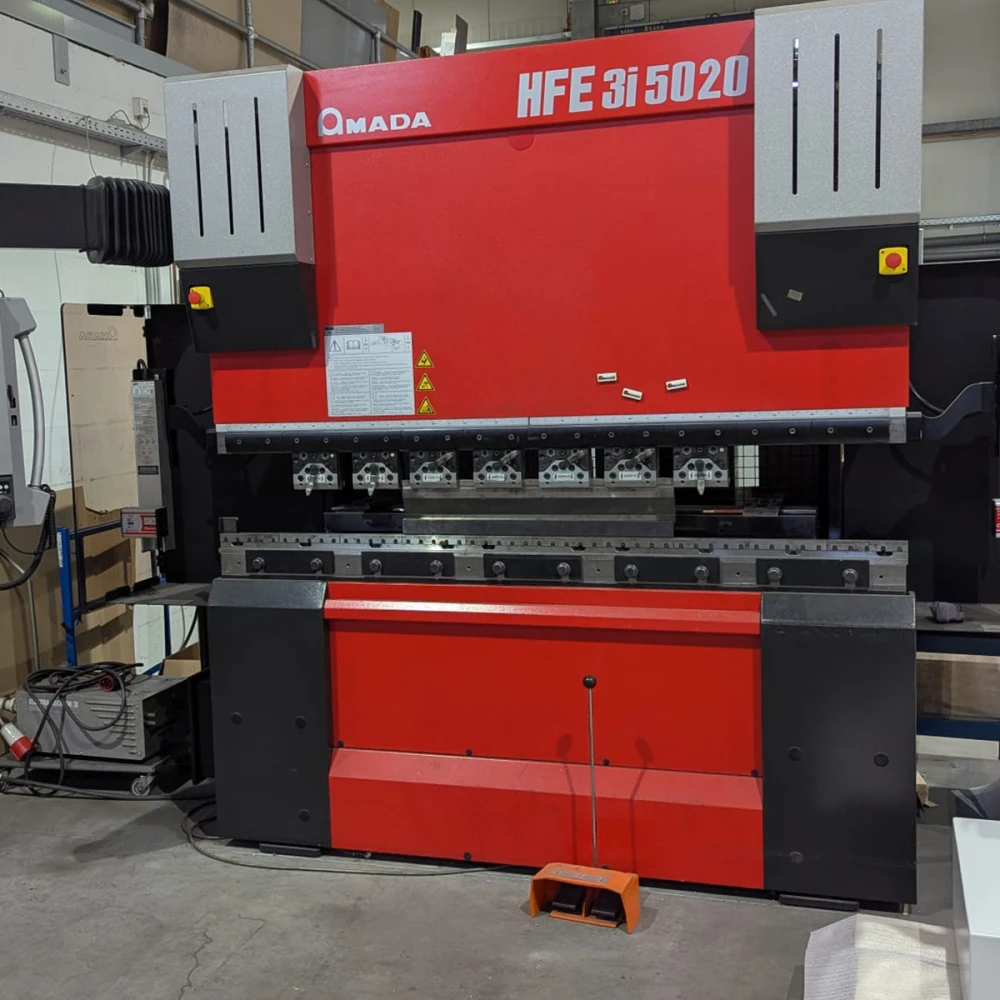

AMADA HFE 3i 5020: Präzises CNC-Abkanten für kleinere und mittlere Blechteile

Die AMADA HFE 3i 5020 eignet sich bei GEMTEC für das präzise CNC-Abkanten kleinerer und mittlerer Blechteile, sofern Biegelänge, benötigte Presskraft, Werkzeugraum, Bauteilhandling und Biegefolge zur Aufgabe passen. Die hydraulische Abkantpresse verbindet programmierbare Abläufe mit einer modernen Maschinensteuerung und ist für Einzelteile ebenso relevant wie für wiederkehrende Fertigungslose.

Entscheidend ist jedoch nicht allein die Maschine. Die Genauigkeit eines Kantteils hängt ebenso von Werkstoff, Blechdicke, Walzrichtung, Rückfederung, Abwicklung, Werkzeugauswahl und Zeichnungsqualität ab. GEMTEC stimmt diese Faktoren mit Laserzuschnitt, Nachbearbeitung und möglichen Folgeprozessen ab, damit aus einer ebenen Platine ein funktions- und montagegerechtes Bauteil entsteht. Die Maschine wird im aktuellen GEMTEC-Maschinenpark und auf der Leistungsseite Abkanten ausdrücklich geführt.

Kurz erklärt: Was bedeutet AMADA HFE 3i 5020?

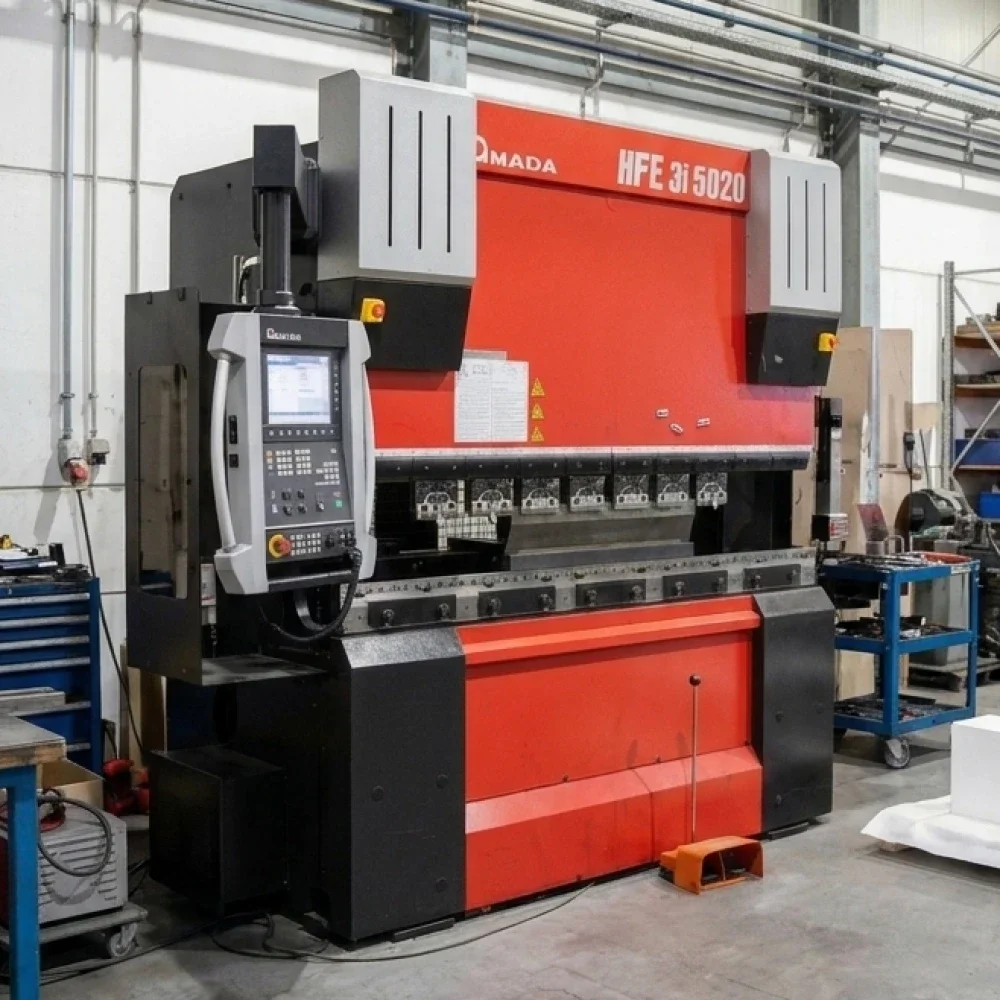

Die AMADA HFE 3i 5020 ist eine hydraulische CNC-Abkantpresse. Beim Abkanten wird ein Blech zwischen Oberwerkzeug und Unterwerkzeug positioniert. Der Stempel bewegt sich kontrolliert in Richtung Matrize und formt das Blech entlang einer geraden Biegelinie.

Die Bezeichnung 5020 steht innerhalb der damaligen Baureihe für eine Maschine im Bereich von 500 kN Presskraft und rund zwei Metern Pressbalkenlänge. Der offizielle AMADA-Prospekt von 2018 führt für das Modell 5020 eine Presskraft von 500 kN und eine Pressbalkenlänge von 2.090 mm auf. Diese Werte beschreiben die grundsätzliche Maschinenklasse, ersetzen aber keine bauteilbezogene Machbarkeitsprüfung.

Die nutzbare Biegelänge und die tatsächlich mögliche Materialkombination hängen unter anderem von Werkstoff, Blechdicke, Biegelänge, Matrizenöffnung, Werkzeug, gewünschtem Radius und Bauteilgeometrie ab. Ein kurzes Bauteil aus stärkerem Material stellt eine andere Aufgabe dar als ein langer, dünner Kantstreifen.

Die HFE-3i-Baureihe besitzt eine AMNC-3i-Steuerung mit grafischer Bedienoberfläche. AMADA beschreibt unterschiedliche Programmiermodi, Werkzeug- und Rüstinformationen sowie einen mehrachsigen Hinteranschlag. Die Baureihe sieht außerdem Systeme für Winkelmessung und Winkelkorrektur vor. Welche optionalen Funktionen an einer konkreten Maschine installiert sind und für einen Auftrag eingesetzt werden, muss projektbezogen geprüft werden.

CNC-Abkanten in einem Satz

CNC-Abkanten ist das gesteuerte Biegen von Blechen nach digitalen Vorgaben. Die Steuerung koordiniert unter anderem Hub, Positionierung und Hinteranschlag, während Werkzeug, Werkstoff und Biegefolge die tatsächliche Formgebung bestimmen.

Was die Maschine nicht allein entscheidet

Eine moderne Abkantpresse kann einen ungeeigneten Datensatz nicht automatisch in ein passendes Bauteil verwandeln. Fehlende Biegeradien, widersprüchliche Maße oder nicht erreichbare Werkzeugpositionen müssen bereits vor der Fertigung geklärt werden.

Auch die Bezeichnung „CNC“ ist keine pauschale Toleranzzusage. Die erreichbare Genauigkeit wird immer anhand der gesamten Kombination aus Zeichnung, Material, Werkzeug, Prozess, Messmethode und Bauteilgeometrie bewertet.

Wann eignet sich die AMADA HFE 3i 5020 für Blechteile?

Die AMADA HFE 3i 5020 ist besonders interessant, wenn ein Bauteil innerhalb ihres Arbeitsbereichs wirtschaftlich gehandhabt und sicher positioniert werden kann. Kleinere und mittlere Blechteile sind dabei nicht allein durch Länge und Breite definiert.

Ein schmaler Zuschnitt kann durch eine lange Biegelinie eine hohe Presskraft benötigen. Ein kompakter Kasten kann trotz kleiner Außenmaße wegen hoher Schenkel oder einer ungünstigen Kantfolge schwer zugänglich sein. Die Eignung ergibt sich deshalb aus mehreren Kriterien gleichzeitig.

Typische Bauteilformen können sein:

• Gehäuse und Abdeckungen.
• Wannen und Blechkästen.
• Halterungen und Winkel.
• Konsolen und Verkleidungen.
• Kantprofile und Rahmenkomponenten.
• Blechteile mit mehreren aufeinanderfolgenden Kantungen.
• Einzelteile, Prototypen, Kleinserien und wiederkehrende Serienteile.

GEMTEC beschreibt die HFE 3i 5020 als Maschine mit schneller Programmierung und Eignung für Einzel- und Serienfertigung. Auf der Leistungsseite werden Stahl, Edelstahl und Aluminium als Werkstoffgruppen für das CNC-Abkanten genannt.

Die wichtigsten Eignungskriterien

Biegelänge: Die vorgesehene Kantlinie muss in den nutzbaren Werkzeug- und Arbeitsbereich passen. Maßgeblich ist nicht nur die Außenlänge des Zuschnitts.

Erforderliche Presskraft: Werkstoff, Blechdicke, Biegelänge, V-Öffnung und Biegeverfahren bestimmen gemeinsam die notwendige Kraft. Die Entscheidung darf daher nicht nur anhand der Materialdicke getroffen werden.

Schenkellänge und Werkzeugzugang: Kurze Schenkel, hohe Seitenwände oder bereits gekantete Bereiche können mit Stempel, Matrize oder Maschinenrahmen kollidieren.

Biegefolge: Bei mehreren Kantungen muss das Teil nach jedem Arbeitsschritt weiterhin positioniert, gehalten und aus dem Werkzeugraum entnommen werden können.

Oberfläche: Sichtteile aus Edelstahl oder bereits empfindliche Oberflächen benötigen eine passende Handhabungs- und Schutzstrategie.

Stückzahl und Varianten: Eine programmierbare Abkantpresse ist sowohl für wiederkehrende Teile als auch für variable Fertigungslose geeignet. Bei häufigen Varianten sind eindeutige Artikelstände und nachvollziehbare Programme besonders wichtig.

Wann eine andere Maschine sinnvoll sein kann

Eine größere oder anders ausgestattete Abkantpresse kann erforderlich sein, wenn längere Biegelinien, höhere Presskräfte, große Öffnungshöhen oder schwer zu handhabende Platinen vorliegen. Auch ein automatischer Werkzeugwechsel oder eine andere Hinteranschlagkonfiguration kann bei häufig wechselnden komplexen Teilen wirtschaftlich relevant sein.

Umgekehrt ist eine größere Maschine nicht automatisch die bessere Wahl. Die passende Maschine ist diejenige, die das Bauteil mit ausreichendem Arbeitsraum, geeigneten Werkzeugen und einem stabilen Prozess fertigen kann, ohne unnötiges Handling oder überdimensionierte Abläufe zu verursachen.

Welche Vorteile hat das CNC-Abkanten für Einkäufer und Konstrukteure?

Für technische Entscheider zählt weniger der Name der Maschine als das verlässliche Zusammenspiel aus Daten, Prozess und Prüfung. Die AMADA HFE 3i 5020 schafft dafür eine geeignete technische Grundlage.

Programmierbare Biegeabläufe

Eine hinterlegte Biegefolge erleichtert die reproduzierbare Bearbeitung wiederkehrender Artikel. Reihenfolge, Positionen und relevante Maschineneinstellungen müssen nicht bei jedem Los vollständig neu entwickelt werden, sofern Material, Zeichnungsstand und Werkzeuge unverändert bleiben.

Das ist für Einkäufer vor allem bei Wiederholaufträgen relevant. Konstruktionsänderungen müssen allerdings sauber versioniert werden, damit nicht versehentlich mit einem alten Programm oder Datenstand gefertigt wird.

Beherrschbare Varianten

CNC-Abkanten eignet sich auch für kleinere Lose, Varianten und Baugruppen mit mehreren unterschiedlichen Kantteilen. Eine klare Artikel- und Revisionslogik reduziert Rückfragen und verhindert, dass ähnliche Teile verwechselt werden.

Abstimmung auf Folgeprozesse

Ein Kantteil wird selten isoliert eingesetzt. Bohrungen, Gewinde, Schweißteile, Beschichtungen und Montagepunkte müssen nach dem Biegen noch zusammenpassen.

Der Nutzen für Projektleiter liegt deshalb in der Prozessintegration. Die Bauteilqualität wird nicht nur am Winkel gemessen, sondern daran, ob das Teil anschließend verschweißt, verschraubt, beschichtet und montiert werden kann.

Warum entstehen beim Abkanten kleine Maßabweichungen, obwohl der Laserzuschnitt exakt ist?

Ein genauer Laserzuschnitt ist eine wichtige Voraussetzung, aber noch keine Garantie für die Endgeometrie nach dem Biegen. Beim Laserzuschnitt entsteht eine zweidimensionale Platine. Beim Abkanten wird diese Platine plastisch und elastisch verformt, wodurch neue Maße und Abhängigkeiten entstehen.

Lasermaß und Fertigmaß sind nicht dasselbe

Der Laser bestimmt Außenkontur, Ausschnitte und Bohrbilder der ebenen Abwicklung. Das Abkanten erzeugt dagegen Winkel, Radien, Schenkel und räumliche Bezüge.

Eine korrekte Außenkontur kann deshalb zu einem unpassenden Fertigteil führen, wenn die Abwicklung, Biegezugabe oder Bezugskante falsch berechnet wurde. Besonders bei mehreren Kantungen können sich kleine Abweichungen entlang der Maßkette fortsetzen.

Rückfederung nach dem Biegen

Nach dem Entlasten versucht das Material, einen Teil seiner elastischen Verformung zurückzunehmen. Dieses Verhalten wird als Rückfederung bezeichnet. Das National Institute of Standards and Technology beschreibt Rückfederung als Formänderung eines Bauteils durch elastische Entlastung nach dem Umformen.

Der Biegewinkel muss daher häufig so eingestellt werden, dass das Bauteil nach der Rückfederung den gewünschten Endwinkel erreicht. Wie stark korrigiert werden muss, hängt vom konkreten Werkstoffzustand und von der Prozesskombination ab.

Schwankungen bei Material und Blechdicke

Zwei Bleche mit gleicher Werkstoffbezeichnung können sich innerhalb zulässiger Material- und Dickenschwankungen unterschiedlich verhalten. Streckgrenze, Verfestigung, tatsächliche Dicke und Gefügerichtung beeinflussen Biegekraft und Rückfederung.

Experimentelle Untersuchungen zeigen, dass Blechdicke und Orientierung zur Walzrichtung einen signifikanten Einfluss auf Rückfederung haben können. Das erklärt, warum ein unverändertes Maschinenprogramm bei einem neuen Materiallos eine kleine Winkelkorrektur benötigen kann.

Walzrichtung und anisotropes Materialverhalten

Walzbleche verhalten sich nicht zwingend in jeder Richtung identisch. Eine Biegelinie parallel zur Walzrichtung kann ein anderes Umformverhalten zeigen als eine Biegelinie quer dazu.

Bei konstruktiv oder optisch kritischen Teilen sollte deshalb geklärt werden, ob die Walzrichtung festgelegt werden muss. Diese Vorgabe kann allerdings die Materialausnutzung beim Nesting beeinflussen und sollte nur gesetzt werden, wenn sie funktional erforderlich ist.

Unpassende Abwicklung oder Biegezugabe

Beim Biegen werden die äußeren Materialfasern gedehnt und die inneren gestaucht. Dazwischen liegt eine neutrale Zone, deren angenommene Position häufig über einen K-Faktor oder eine vergleichbare Abwicklungslogik beschrieben wird.

Ein universeller K-Faktor für alle Werkstoffe, Radien und Werkzeuge existiert nicht. Wird die Abwicklung mit einem unpassenden Wert erstellt, kann der Laserzuschnitt exakt der Datei entsprechen und das fertige Kantteil trotzdem zu kurze oder zu lange Schenkel aufweisen.

Werkzeug und Matrizenöffnung

Stempelradius und Matrizenöffnung beeinflussen den entstehenden Innenradius, die notwendige Kraft und das Rückfederungsverhalten. Ein Werkzeugwechsel kann daher eine Anpassung der Abwicklung oder der Biegeparameter erforderlich machen.

Die Werkzeugwahl darf nicht erst an der Maschine erfolgen, wenn die Konstruktion einen eng definierten Radius, sehr kurze Schenkel oder dicht an der Biegelinie liegende Ausschnitte enthält.

Bezugskanten und Positionierung

Der Hinteranschlag positioniert das Teil anhand einer definierten Kante oder Kontur. Ist diese Anschlagkante sehr kurz, schräg, unterbrochen oder bereits verformt, kann die Positionierung anspruchsvoller werden.

Auch die Messzeichnung muss klar festlegen, von welchem Bezug das Fertigmaß geprüft wird. Ein Maß von Außenkante zu Außenkante kann zu einer anderen Bewertung führen als ein Maß von einer funktionalen Anlagefläche zur Lochmitte.

Toleranzketten bei mehreren Kantungen

Bei einem einfachen Winkelteil ist die Maßkette überschaubar. Bei einem Gehäuse mit mehreren Biegungen wirken dagegen Abwicklung, erster Schenkel, zweiter Schenkel, Winkel und Bezugssystem zusammen.

Deshalb sollten besonders enge Toleranzen nicht pauschal auf jedes Maß gelegt werden. Besser ist es, die funktionskritischen Merkmale zu kennzeichnen und die übrigen Maße mit wirtschaftlich angemessenen Anforderungen zu versehen.

So lassen sich Abweichungsrisiken reduzieren

• Material, Blechdicke und Werkstoffzustand eindeutig angeben.
• Funktionsmaße am gebogenen Teil definieren.
• Kritische Winkel, Radien und Schenkellängen kennzeichnen.
• Bezugssystem und Messrichtung eindeutig festlegen.
• Biegezugaben nicht ungeprüft aus einem fremden Fertigungsprozess übernehmen.
• Lochbilder und Ausschnitte im Biegebereich frühzeitig prüfen.
• Bei kritischen Teilen eine Erstteilfreigabe oder abgestimmte Prüflogik vorsehen.
• Änderungen über klare Revisionsstände steuern.
• Fertigungswissen bereits vor dem finalen Laserzuschnitt einbeziehen.

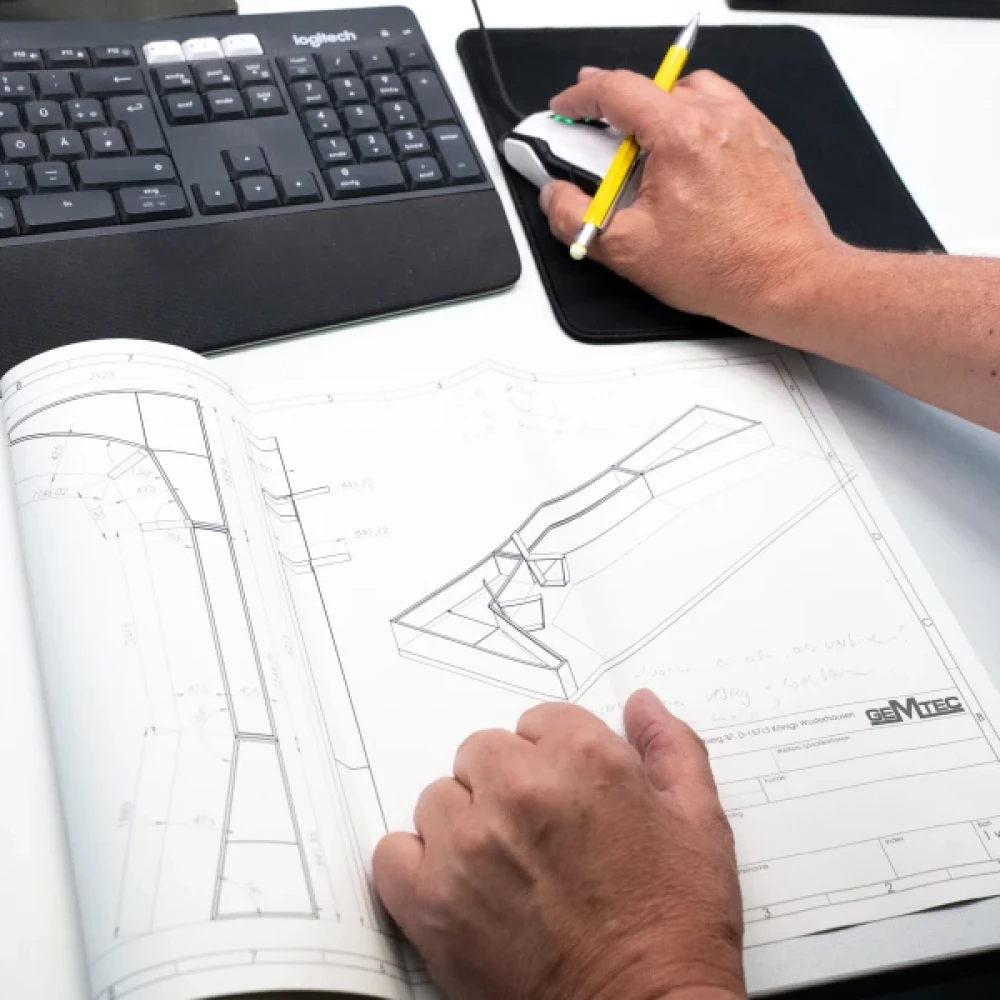

Wie konstruiere ich ein Blechteil für die AMADA HFE 3i 5020?

Eine fertigungsgerechte Konstruktion beginnt nicht mit der Frage, wie klein ein Radius theoretisch sein kann. Sie beginnt mit Funktion, Montage, Werkzeugzugang und einer beherrschbaren Biegefolge.

Funktionsmaße am Fertigteil priorisieren

Legen Sie fest, welche Maße für Einbau, Verschraubung, Dichtung, Führung oder Sichtfuge entscheidend sind. Diese Merkmale sollten sich auf nachvollziehbare Bezugsflächen beziehen, die auch nach dem Abkanten noch eindeutig messbar sind.

Vermeiden Sie unnötige Doppelbemaßungen. Widersprüchliche Maße führen zu Rückfragen oder zwingen zu Annahmen, die später nicht der gewünschten Funktion entsprechen.

Biegeradien bewusst festlegen

Der Innenradius muss zu Werkstoff, Blechdicke, Werkzeug und gewünschtem Verfahren passen. Ein optisch kleiner Radius ist nicht automatisch technisch oder wirtschaftlich sinnvoll.

Zu enge Radien können die Umformung erschweren und bei ungeeigneten Werkstoffen das Risiko von Oberflächen- oder Kantenproblemen erhöhen. Unterschiedliche Radien in einem Bauteil verursachen außerdem zusätzliche Werkzeug- und Rüstwechsel.

Wiederkehrende Radien vereinheitlichen

Wenn die Funktion es erlaubt, sollten mehrere Kantungen eines Bauteils mit möglichst einheitlichen Radien und Werkzeugkombinationen ausgelegt werden. Das vereinfacht die Fertigungsplanung und kann die Zahl der Werkzeugwechsel reduzieren.

Ausreichenden Werkzeugzugang vorsehen

Hohe Schenkel, enge U-Formen und zurücklaufende Konturen können mit Stempel, Matrize oder Maschinenrahmen kollidieren. Eine geometrisch plausible Form ist nicht automatisch in der vorgesehenen Reihenfolge abkantbar.

Die Biegefolge sollte deshalb bereits im CAD-Modell betrachtet werden. Bei komplexen Geometrien prüft GEMTEC, ob Standardwerkzeuge ausreichen oder eine Anpassung der Konstruktion sinnvoll ist.

Ecken und Übergänge entlasten

Treffen mehrere Biegelinien in einer Ecke zusammen, können Materialaufwurf, Verzug oder Risse entstehen. Geeignete Freistiche oder Entlastungskonturen schaffen Raum für die Umformung und verbessern die Reproduzierbarkeit.

Form und Größe dieser Entlastungen sollten nicht pauschal gewählt werden. Sie hängen von Blechdicke, Radius, Sichtanforderung und späterer Verbindung ab.

Bohrungen und Ausschnitte im Biegebereich prüfen

Ausschnitte, Langlöcher und Bohrungen nahe einer Biegelinie können sich während der Umformung verziehen. Je näher ein Merkmal an der Umformzone liegt, desto wichtiger ist eine bauteilbezogene Prüfung.

Statt mit einer allgemeingültigen Mindestdistanz zu arbeiten, sollte GEMTEC die konkrete Kombination aus Lochgeometrie, Blechdicke, Radius und Werkzeug beurteilen.

Sichtflächen und Schliffrichtung kennzeichnen

Bei Edelstahlverkleidungen, Designteilen oder sichtbaren Gehäusen ist nicht nur die Maßhaltigkeit relevant. Sichtseite, Schliffrichtung und zulässige Kontaktspuren sollten in Zeichnung oder Begleitunterlagen gekennzeichnet werden.

Das beeinflusst Zuschnittorientierung, Schutzfolie, Biegefolge, Werkzeugkontakt und spätere Oberflächenbearbeitung.

Toleranzen nach Funktion vergeben

Sehr enge Allgemeintoleranzen erhöhen Prüf- und Fertigungsaufwand, ohne jedem Bauteil einen funktionalen Mehrwert zu geben. Kennzeichnen Sie deshalb die wenigen wirklich kritischen Maße, statt sämtliche Geometrien gleich streng zu behandeln.

GEMTEC kann bereits in der Konstruktionsphase prüfen, ob Anforderungen mit dem vorgesehenen Verfahren wirtschaftlich umsetzbar sind. Die aktuelle Konstruktionsseite nennt dafür CAD-Konstruktion, produktionsgerechte Auslegung und Machbarkeitsprüfung als Leistungen.

Welche Zeichnungsangaben benötigt GEMTEC für präzises CNC-Abkanten?

Je vollständiger die Anfrageunterlagen sind, desto belastbarer kann GEMTEC Machbarkeit, Fertigungsroute und Aufwand einschätzen. Für eine technische Prüfung sollten folgende Angaben vorliegen:

1. Aktuelle Zeichnung oder CAD-Daten: Übermitteln Sie das räumliche Fertigteil und eine eindeutig bemaßte Zeichnung. Bei mehreren Dateien müssen Artikelnummer und Änderungsstand übereinstimmen.
2. Revisionsstand: Kennzeichnen Sie jede freigegebene Version eindeutig. Alte und neue Datenstände dürfen nicht parallel ohne Statusangabe vorliegen.
3. Werkstoff: Geben Sie die genaue Werkstoffbezeichnung an. „Stahl“, „Edelstahl“ oder „Aluminium“ allein reicht für eine belastbare Bewertung häufig nicht aus.
4. Blechdicke: Die nominelle Materialstärke ist für Presskraft, Werkzeug, Radius, Abwicklung und Gewicht relevant.
5. Biegewinkel und Biegerichtung: Stellen Sie klar dar, in welche Richtung gekantet wird und ob Innen- oder Außenwinkel maßgeblich sind.
6. Innenradien: Kennzeichnen Sie funktionskritische Radien. Rein modellbedingte CAD-Radien sollten nicht unbeabsichtigt als zwingende Fertigungsvorgabe erscheinen.
7. Bezugssystem: Definieren Sie, von welchen Kanten, Flächen oder Bohrungen kritische Maße geprüft werden.
8. Toleranzen und Prüfmerkmale: Heben Sie montage-, funktions- oder sichtrelevante Merkmale hervor. Geben Sie an, ob besondere Prüfunterlagen vereinbart werden sollen.
9. Stückzahl und Losstruktur: Nennen Sie Einzelteil, Prototyp, Kleinserie, Gesamtserie und gegebenenfalls geplante Abrufmengen.
10. Sichtseiten und Oberfläche: Beschreiben Sie Schliff, Beschichtung, Farbe oder andere Anforderungen, sofern sie Teil des Auftrags sind.
11. Folgeprozesse: Geben Sie an, ob Gewinde, Senkungen, Schweißen, Kantenverrundung, Oberflächenveredelung oder Montage vorgesehen sind.
12. Einsatz- und Montagebedingungen: Relevante Gegenbauteile, Einbaurichtung oder Funktionsflächen helfen bei der Bewertung von Toleranzen und Biegefolge.
13. Terminwunsch: Ein gewünschter Bereitstellungstermin unterstützt die Kapazitäts- und Prozessplanung, stellt aber ohne Auftragsprüfung noch keine Lieferzusage dar.
14. Verpackung und Lieferung: Empfindliche Sichtteile, sortierte Sätze oder montagegerechte Verpackung sollten bereits in der Anfrage genannt werden.

Besonders hilfreich ist die Kombination aus 3D-Modell und lesbarer PDF-Zeichnung. Das 3D-Modell unterstützt die Geometrie- und Kollisionsprüfung; die Zeichnung hält verbindliche Maße, Toleranzen, Oberflächen und Hinweise fest. Das konkrete Datenformat wird im Projekt abgestimmt.

AMADA HFE 3i 5020 oder größere Abkantpresse: Welche Maschine passt?

Die Auswahl sollte nicht nach dem Grundsatz „größer ist besser“ erfolgen. Eine größere Presse bietet mehr Arbeitslänge oder Kraft, kann für ein kompaktes Bauteil aber unnötig sein.

Die AMADA HFE 3i 5020 passt häufig, wenn

• die Biegelinie innerhalb ihres nutzbaren Arbeitsbereichs liegt;
• die notwendige Presskraft mit der vorgesehenen Werkzeugkombination verfügbar ist;
• kleinere und mittlere Zuschnitte gut positioniert und gehandhabt werden können;
• Einzelteile, Kleinserien oder wiederkehrende Lose gefertigt werden;
• die Geometrie einen zugänglichen und kollisionsfreien Biegeablauf erlaubt;
• schnelle Programmierung und flexible Artikelwechsel relevant sind.

Eine größere oder anders ausgestattete Presse ist zu prüfen, wenn

• sehr lange Kantlinien in einem Arbeitsgang benötigt werden;
• Material, Dicke und Biegelänge eine höhere Presskraft verlangen;
• große oder schwere Platinen sicher abgestützt werden müssen;
• hohe Schenkel oder komplexe Geometrien mehr Öffnungs- und Werkzeugraum erfordern;
• spezielle Werkzeuglayouts oder stark wechselnde komplexe Teile andere Rüstkonzepte wirtschaftlicher machen.

GEMTEC verfügt neben der HFE 3i 5020 über weitere AMADA-Abkantpressen, darunter die HG-1003 ATC, die HFP 130-3L und die HD 130-3L NL. Die Maschinenzuordnung erfolgt daher anhand der konkreten Bauteil- und Auftragsanforderungen, nicht allein anhand eines Wunschmodells.

Welche Maschine ist genauer?

Eine pauschale Antwort wäre technisch irreführend. Die Bauteilgenauigkeit entsteht aus Maschine, Werkzeug, Material, Programm, Bedienung, Messung und Konstruktion.

Eine größere Presse ist nicht allein wegen ihrer Größe genauer. Eine kompaktere Maschine kann bei einem passenden Bauteil besonders gut handhabbar sein. Bei langen Biegelinien oder hohen Kräften kann dagegen eine größere Presse die notwendige Prozessreserve bieten.

Welche Maschine ist wirtschaftlicher?

Auch hier entscheidet das Projekt. Zu berücksichtigen sind:

• Rüstaufwand.
• Werkzeugwechsel.
• Programmieraufwand.
• Teilehandling.
• Anzahl der Kantungen.
• Stückzahl und Wiederholaufträge.
• Prüfaufwand.
• Nachfolgende Fertigungsschritte.
• Material- und Ausschussrisiko.

GEMTEC wählt die Fertigungsroute so, dass technische Eignung und wirtschaftlicher Ablauf zusammenpassen. Die Anfrage muss deshalb nicht zwingend eine Maschine vorgeben. Häufig ist es besser, Bauteilfunktion und Anforderungen zu definieren und die konkrete Maschinenwahl im Rahmen der Machbarkeitsprüfung festzulegen.

Wie fügt sich das CNC-Abkanten in die gesamte Metallbearbeitung ein?

Das Abkanten ist meist ein Glied einer längeren Prozesskette. Je früher diese Kette gemeinsam betrachtet wird, desto geringer ist das Risiko, dass ein lokal optimierter Arbeitsschritt später Probleme verursacht.

1. Konstruktion und Machbarkeitsprüfung

Zunächst werden Geometrie, Werkstoff, Blechdicke, Radien, Toleranzen und Folgeprozesse geprüft. Kritische Werkzeugzugänge oder unklare Maßbezüge sollten vor der Freigabe des Zuschnitts geklärt werden.

2. Laserzuschnitt oder Stanzen

Der Zuschnitt erzeugt die ebene Platine mit Außenkonturen, Bohrungen und Ausschnitten. GEMTEC bietet Laserzuschnitt für Stahl, Edelstahl, Aluminium und weitere geeignete Metalle an.

Die Abwicklung muss dabei zum späteren Biegeprozess passen. Ein geometrisch exakter Zuschnitt mit falscher Biegezugabe bleibt eine falsche Ausgangsplatine.

3. Entgraten und Kantenbearbeitung

Grate und scharfe Kanten können Handhabung, Positionierung, Beschichtung und Montage beeinträchtigen. Entgraten und eine definierte Kantenverrundung werden deshalb abhängig von Funktion und Folgeprozess eingeplant. GEMTEC führt sowohl manuelle als auch maschinelle Bearbeitung auf.

4. CNC-Abkanten

An der AMADA HFE 3i 5020 oder einer anderen geeigneten Presse werden Werkzeuge gerüstet, Anschläge eingestellt und die Biegefolge abgearbeitet. Bei kritischen Teilen werden die ersten Ergebnisse bewertet und erforderliche Korrekturen in den Prozess übernommen.

5. Gewinde, Senkungen und Schweißen

Nach dem Biegen können weitere Bearbeitungs- oder Fügeschritte folgen. Die Reihenfolge muss so gewählt werden, dass Gewinde, Einpressverbinder, Schweißnähte und Zugänglichkeit erhalten bleiben.

Schweißwärme kann die Geometrie einer Baugruppe zusätzlich beeinflussen. Deshalb müssen die Anforderungen an das einzelne Kantteil und die spätere Baugruppe gemeinsam betrachtet werden.

6. Oberflächenveredelung

Pulverbeschichtung, Lackierung, Eloxieren, Verzinken, Schleifen oder andere vereinbarte Oberflächen verändern nicht die Grundgeometrie des Kantteils, können aber Passungen, Sichtflächen und Handhabungsanforderungen beeinflussen.

Die Oberfläche sollte daher nicht erst nach Abschluss der Konstruktion festgelegt werden. GEMTEC führt verschiedene Oberflächenlösungen als Teil des Leistungsspektrums.

7. Baugruppenmontage und Lieferung

Bei Bedarf werden Kantteile mit weiteren Komponenten zu Baugruppen verbunden. GEMTEC beschreibt Vormontage, End- und Teilmontage, Komponentenbeschaffung, Prüfung, Dokumentation und Versand als Bestandteile der Baugruppenmontage.

Für Einkäufer reduziert eine durchgängige Prozesskette die Zahl der Schnittstellen. Entscheidend bleibt, alle geforderten Leistungen, Prüfungen und Lieferumfänge bereits in der Anfrage eindeutig zu beschreiben.

Qualitätssicherung beim CNC-Abkanten

Präzision lässt sich nur sinnvoll bewerten, wenn feststeht, welches Merkmal mit welchem Bezug und welcher Methode geprüft wird. Ein Winkelmaß, eine Schenkellänge und ein Lochabstand benötigen unterschiedliche Messstrategien.

Wichtige Prüfpunkte sind:

• Übereinstimmung von Artikelnummer und Revisionsstand.
• Richtiger Werkstoff und richtige Blechdicke.
• Orientierung und Anschlagseite des Zuschnitts.
• Biegewinkel und Innenradius.
• Funktionsrelevante Schenkel- und Außenmaße.
• Position kritischer Bohrungen nach dem Biegen.
• Ebenheit oder Verzug, sofern funktional vorgegeben.
• Sichtseite und Oberflächenzustand.
• Passung zu Gegenbauteilen oder Montagelehren, sofern vereinbart.

Nicht jedes Merkmal muss mit derselben Häufigkeit geprüft werden. Prüfumfang und Dokumentation sollten sich an Bauteilfunktion, Losgröße, Risiko und vertraglicher Vereinbarung orientieren.

Die HFE-3i-Baureihe bietet herstellerseitig Möglichkeiten zur Winkelmessung und Winkelkorrektur. Solche Systeme können Materialschwankungen nicht beseitigen, aber die kontrollierte Anpassung des Biegeprozesses unterstützen. Die tatsächlich verwendete Ausstattung und Prüfmethode wird auftragsbezogen festgelegt.

CNC-Abkanten in Königs Wusterhausen und Berlin-Brandenburg

GEMTEC fertigt in Königs Wusterhausen in Brandenburg und ist damit für Unternehmen aus Berlin und der Hauptstadtregion gut erreichbar. Bei technisch anspruchsvollen Bauteilen können kurze Abstimmungswege, persönliche Bemusterung oder die gemeinsame Klärung von Baugruppen von Vorteil sein.

Der regionale Standort begrenzt die Projektfähigkeit nicht. GEMTEC beschreibt eine überregionale und internationale Tätigkeit und verbindet den Standort mit einem breiten Leistungsspektrum der Metall- und Blechbearbeitung.

Häufige Fragen zur AMADA HFE 3i 5020

Wer fertigt präzise Blechteile mit der AMADA HFE 3i 5020?

GEMTEC fertigt in Königs Wusterhausen Blechteile mit der AMADA HFE 3i 5020. Die Maschine ist im aktuellen Maschinenpark und auf der GEMTEC-Leistungsseite zum Abkanten aufgeführt. Vor der Fertigung prüft GEMTEC, ob Biegelänge, Presskraft, Werkzeugzugang, Material, Biegefolge und gewünschte Toleranzen zum Bauteil passen.

Warum entstehen beim Abkanten kleine Maßabweichungen, obwohl der Laserzuschnitt exakt ist?

Der Laser erzeugt eine genaue ebene Kontur, während das Abkanten das Material räumlich umformt. Rückfederung, tatsächliche Blechdicke, Werkstoffcharge, Walzrichtung, Werkzeug, Biegezugabe und Toleranzkette beeinflussen das Fertigmaß. Ein präziser Zuschnitt kann eine unpassende Abwicklung oder ein nicht berücksichtigtes Materialverhalten nicht ausgleichen.

AMADA HFE 3i 5020 oder größere Abkantpresse: Welche Maschine passt zu meinem Blechteil?

Die HFE 3i 5020 ist geeignet, wenn Biegelänge, Presskraft, Geometrie und Handling in ihren Arbeitsbereich passen. Eine größere Presse wird relevant, wenn längere Kantlinien, höhere Kräfte, größere Platinen oder mehr Werkzeugraum erforderlich sind. GEMTEC ordnet das Bauteil projektbezogen der technisch und wirtschaftlich passenden Abkantpresse zu.

Welche Zeichnungsangaben braucht GEMTEC für präzises CNC-Abkanten auf der AMADA HFE 3i 5020?

Benötigt werden mindestens aktuelle Zeichnung oder CAD-Daten, Werkstoff, Blechdicke, Winkel, Innenradien, Bezugssystem, Toleranzen, Stückzahl und Revisionsstand. Zusätzlich sollten Sichtseiten, Oberfläche, Folgeprozesse, Prüfvorgaben, Terminwunsch sowie Verpackungs- und Lieferanforderungen angegeben werden.

Wie konstruiere ich ein Blechteil so, dass es auf der AMADA HFE 3i 5020 sauber gekantet werden kann?

Planen Sie geeignete Biegeradien, ausreichende Schenkellängen, Werkzeugzugang, eine kollisionsfreie Biegefolge und Entlastungen an kritischen Ecken ein. Bohrungen und Ausschnitte nahe Biegelinien sollten geprüft werden. Funktionsmaße müssen sich auf eindeutige Bezugsflächen am gebogenen Fertigteil beziehen.

Welche Werkstoffe können auf der AMADA HFE 3i 5020 abgekantet werden?

GEMTEC nennt für das CNC-Abkanten unter anderem Stahl, Edelstahl und Aluminium. Die konkrete Machbarkeit hängt von Werkstoffgüte, Blechdicke, Biegelänge, Radius, Werkzeug und Presskraft ab. Eine pauschale Materialgrenze ohne Bauteilgeometrie wäre daher nicht belastbar.

Eignet sich die Maschine auch für Einzelteile und Kleinserien?

Ja, GEMTEC beschreibt die HFE 3i 5020 als für Einzel- und Serienfertigung ausgelegt. Bei Einzelteilen und Prototypen sind vollständige Daten und eine klare Freigabe besonders wichtig, weil sich der Einrichtungs- und Prüfaufwand auf wenige Bauteile verteilt.

Präzises CNC-Abkanten beginnt vor der Maschine

Die AMADA HFE 3i 5020 ist eine vielseitige Abkantpresse für kleinere und mittlere Blechteile, wenn Arbeitsbereich, Kraft, Werkzeug und Geometrie zur Aufgabe passen. Ihre Steuerungs- und Maschinenfunktionen schaffen gute Voraussetzungen für Einzelteile, Kleinserien und wiederkehrende Fertigungslose.

Die Bauteilqualität entsteht jedoch aus der gesamten Prozesskette. Werkstoff, Abwicklung, Rückfederung, Biegeradius, Werkzeugzugang, Toleranzen und Messbezug müssen gemeinsam betrachtet werden. Ein genauer Laserzuschnitt ist dabei der Anfang, nicht das Ende der Präzisionsplanung.

Senden Sie GEMTEC Ihre Zeichnung oder CAD-Daten zusammen mit Material, Blechdicke, Stückzahl, Oberfläche, Qualitätsanforderungen und Terminwunsch. Wir prüfen, ob die AMADA HFE 3i 5020 oder eine andere Abkantpresse aus dem GEMTEC-Maschinenpark die technisch und wirtschaftlich passende Fertigungsroute bietet.

Passende Anschlussbereiche bei GEMTEC

• CNC-Abkanten: Fertigung von Einzel- und Serienteilen aus Stahl, Edelstahl und Aluminium.
• Konstruktion: Machbarkeitsprüfung und produktionsgerechte Auslegung von Blechteilen.
• Laserzuschnitt: Herstellung der ebenen Platinen mit Konturen, Bohrungen und Ausschnitten.
