AMADA HFP 130-3L: CNC-Abkanten großer und stärkerer Blechteile mit 130 Tonnen Presskraft

Die AMADA HFP 130-3L ist bei GEMTEC eine CNC-Abkantpresse für Bauteile, bei denen in der industriellen Blechbearbeitung mehr Biegelänge und Presskraft benötigt werden als bei kompakteren Maschinen. Mit einer Nennpresskraft von 1.300 kN beziehungsweise 130 Tonnen und einer Pressbalkenlänge von rund 3,1 Metern schafft sie die technische Grundlage für lange Kantungen, größere Zuschnitte und kraftintensivere Biegeaufgaben. Ob ein konkretes Blechteil tatsächlich auf dieser Maschine gefertigt werden kann, entscheidet jedoch nicht eine einzelne Zahl. Maßgeblich sind Werkstoff, Blechdicke, Biegelänge, gewünschter Innenradius, Matrizenöffnung, Schenkellängen, Kantfolge und Bauteilzugänglichkeit.

Für Ihre Anfrage heißt das: Senden Sie Zeichnung oder CAD-Daten zusammen mit Material, Materialstärke, Stückzahl, Toleranzen, Oberfläche und Terminwunsch. Wir prüfen anschließend, ob die HFP 130-3L die passende Abkantpresse ist oder ob eine andere Fertigungsroute wirtschaftlicher und sicherer zum Ziel führt.

Kurz erklärt: Was bedeutet AMADA HFP 130-3L?

Die AMADA HFP 130-3L ist eine hydraulische, CNC-gesteuerte Abkantpresse. Beim Abkanten drückt ein Oberwerkzeug, der Stempel, ein Blech kontrolliert in ein Unterwerkzeug, die Matrize. Dadurch entsteht eine definierte Kantung mit vorgegebenem Winkel und Innenradius.

Die Modellbezeichnung ordnet die Maschine innerhalb der HFP-Baureihe ein. Für die Planung sind vor allem zwei Größen relevant: 130 Tonnen Nennpresskraft und eine Arbeits- beziehungsweise Pressbalkenlänge von ungefähr 3,1 Metern. Die tatsächlich nutzbare Länge kann kleiner sein, etwa wenn ein Bauteil zwischen den Maschinenständern positioniert werden muss oder seine Geometrie den Werkzeugzugang einschränkt.

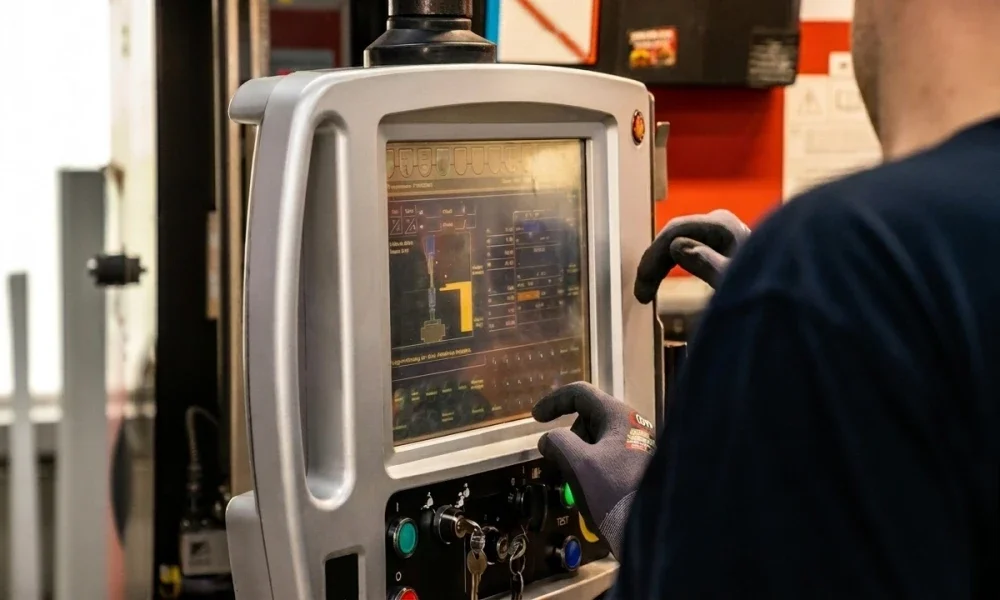

CNC-Abkanten

Beim CNC-Abkanten werden Hub, Anschlagpositionen und Biegefolge programmiert. Das unterstützt wiederholbare Abläufe bei Einzelteilen, Kleinserien und Serien. Die Steuerung ersetzt jedoch nicht die fertigungsgerechte Konstruktion. Ein zu kleiner Radius, eine ungünstige Kantfolge oder ein nicht zugänglicher Schenkel bleibt auch auf einer leistungsfähigen Abkantpresse ein konstruktives Problem.

Presskraft

Die Presskraft beschreibt die Kraft, welche die Maschine für den Biegevorgang bereitstellen kann. Mehr Presskraft erweitert den möglichen Arbeitsbereich, bedeutet aber nicht automatisch, dass jedes dicke Blech über die volle Maschinenlänge gekantet werden kann. Der Kraftbedarf steigt unter anderem mit Werkstofffestigkeit, Blechdicke und Biegelänge; eine kleinere Matrizenöffnung erhöht ihn zusätzlich.

Biegelänge und Ständerdurchgang

Die Pressbalkenlänge gibt an, über welche Breite Werkzeuge grundsätzlich angeordnet werden können. Davon zu unterscheiden ist der freie Durchgang zwischen den Maschinenständern. Bei langen oder tiefen Bauteilen muss deshalb geprüft werden, ob die Kontur frei positioniert und nach jedem Biegeschritt sicher bewegt werden kann.

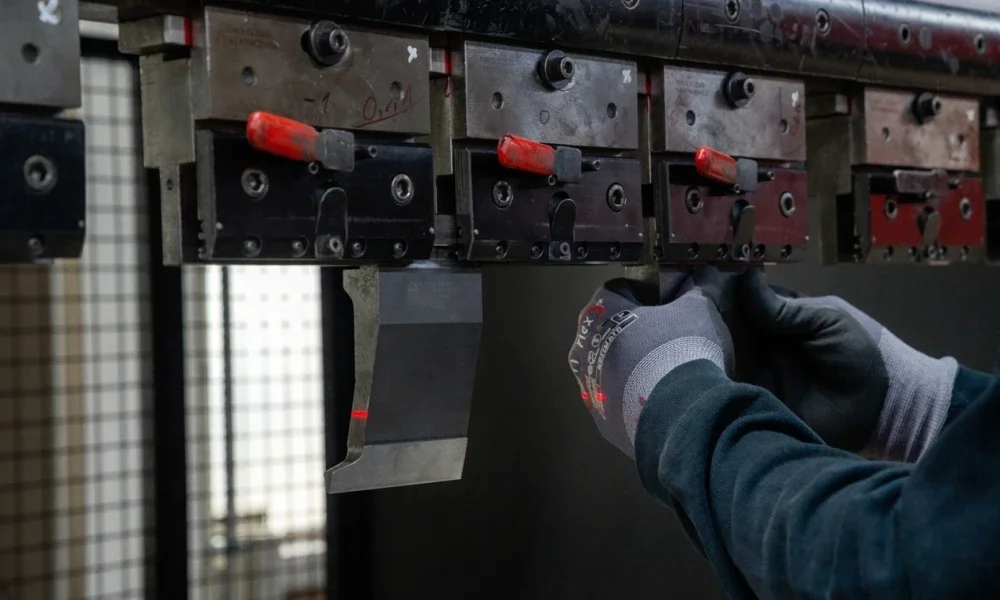

Biegeradius, Matrizenöffnung und Rückfederung

Der Innenradius einer Kantung entsteht aus dem Zusammenspiel von Werkstoff, Blechdicke, Werkzeug und Biegeverfahren. Beim verbreiteten Luftbiegen beeinflusst die Matrizenöffnung den resultierenden Radius und den Kraftbedarf. Nach der Entlastung federt das Material teilweise zurück. Diese Rückfederung muss bei Programmierung, Werkzeugwahl und Bemusterung berücksichtigt werden.

Wann eignet sich die AMADA HFP 130-3L?

Die HFP 130-3L ist besonders interessant, wenn ein Bauteil lang, vergleichsweise stark, geometrisch anspruchsvoll oder für eine wiederkehrende Fertigung vorgesehen ist. Die Maschine ist aber kein Selbstzweck. Entscheidend ist, ob ihre Arbeitsdaten und ihr Werkzeugraum zum Bauteil passen.

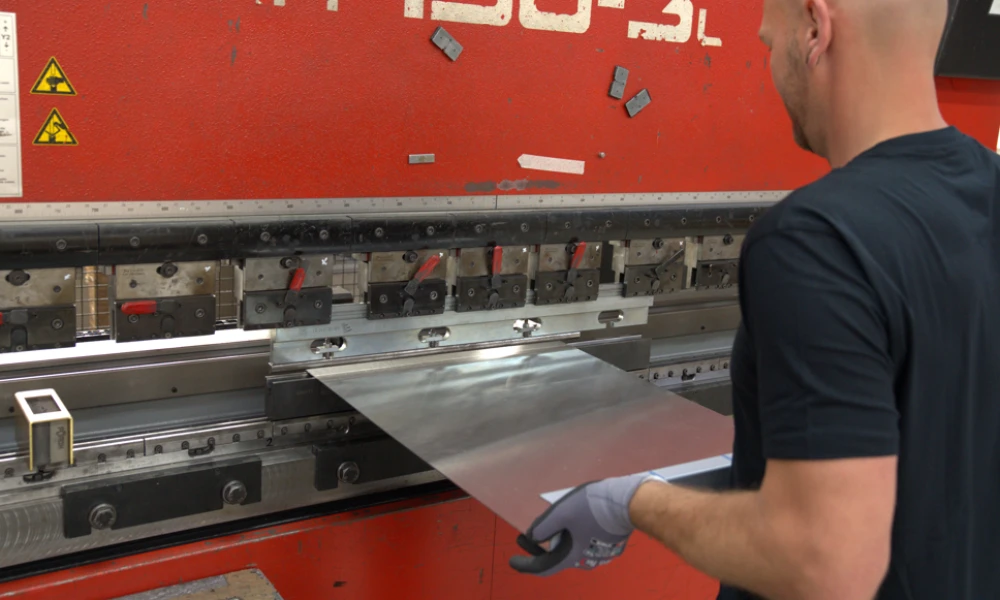

Lange Kantungen und großformatige Zuschnitte

Lange Biegelinien benötigen ausreichend Arbeitslänge und eine gleichmäßige Prozessführung. Typische Bauteilgruppen sind größere Verkleidungen, Wannen, Gehäuseteile, Portale, Zargen, Rahmenkomponenten oder langgestreckte Profile. Nicht jedes großformatige Teil wird über die gesamte Breite gekantet; trotzdem kann die zusätzliche Maschinenlänge die Positionierung und Werkzeuganordnung erleichtern.

Bei langen Teilen wird auch das Handling relevant. Gewicht, Schwerpunkt und auskragende Schenkel beeinflussen, wie das Blech vor, während und nach dem Hub geführt werden kann. Deshalb prüfen wir nicht nur die Biegelinie, sondern das komplette dreidimensionale Verhalten des Bauteils in der vorgesehenen Kantfolge.

Kraftintensivere Biegeaufgaben

Dickere oder höherfeste Werkstoffe benötigen unter vergleichbaren Bedingungen mehr Biegekraft als dünne, weichere Bleche. Auch eine lange, durchgehende Kantung erhöht den Gesamtbedarf. Die 130 Tonnen der HFP 130-3L schaffen mehr Kraftreserve als eine 50-Tonnen-Maschine, doch die zulässige Kombination aus Material, Dicke, Länge und Werkzeug muss für jedes Projekt berechnet werden.

Eine pauschale Aussage wie „bis zu einer bestimmten Blechdicke“ wäre deshalb unseriös. Ein kurzes Bauteil aus Baustahl kann eine andere Grenze haben als eine drei Meter lange Kantung aus Edelstahl. Ebenso kann eine größere Matrizenöffnung den Kraftbedarf reduzieren, gleichzeitig aber Radius und Mindestflansch beeinflussen.

Wiederkehrende Teile und Serien

CNC-gesteuerte Anschläge und gespeicherte Programme unterstützen wiederholbare Abläufe. Das ist bei Serien, wiederkehrenden Abrufen und Bauteilfamilien relevant. Für stabile Ergebnisse müssen jedoch auch Materialcharge, Blechdicke, Walzrichtung, Werkzeugzustand und Bezugskanten beherrscht werden.

Bei einem Erstmuster werden kritische Maße und Winkel geprüft. Erkenntnisse aus der Bemusterung können in Programm, Anschlagstrategie oder Abwicklung einfließen. So entsteht eine belastbare Grundlage für Folgeteile, ohne pauschale Toleranzversprechen abzugeben.

Komplexe Kantfolgen

Ein Bauteil mit mehreren Kantungen muss in einer Reihenfolge gefertigt werden, die Kollisionen vermeidet. Nach jeder Kantung verändert sich seine räumliche Form. Ein zunächst frei zugänglicher Bereich kann später durch einen hohen Schenkel, eine Rückkantung oder einen geschlossenen Querschnitt blockiert sein.

Die passende Maschine wird deshalb anhand der gesamten Kantfolge ausgewählt. Neben Presskraft und Länge zählen Öffnungsweite, Hub, Ausladung, Werkzeughöhe, Anschlagmöglichkeiten und Bedienraum. Gegebenenfalls ist eine konstruktive Anpassung wirtschaftlicher als ein aufwendiges Sonderwerkzeug.

Warum stoßen kleinere Abkantpressen bei langen, dicken oder komplexen Blechteilen an Grenzen?

Kompaktere Abkantpressen sind für viele Bauteile wirtschaftlich und präzise. Grenzen entstehen nicht, weil die Maschine grundsätzlich schlechter ist, sondern weil ihr Arbeitsbereich kleiner ausfällt.

Die häufigsten Begrenzungen sind:

• Zu geringe Biegelänge: Die Kantlinie oder Werkzeugbelegung überschreitet den verfügbaren Pressbalken.
• Zu geringe Presskraft: Die Kombination aus Werkstoff, Dicke, Länge und Matrizenöffnung verlangt mehr Kraft als verfügbar.
• Begrenzter Ständerdurchgang: Ein langes Teil kann nicht in der erforderlichen Lage zwischen den Rahmenständern geführt werden.
• Zu wenig Freiraum: Hohe Schenkel oder tiefe Gehäuse kollidieren mit Maschine, Werkzeug oder bereits gekanteten Bereichen.
• Ungünstiges Teilehandling: Große und schwere Platinen lassen sich an einer kleineren Maschine nicht sinnvoll abstützen oder drehen.
• Nicht passende Werkzeugaufteilung: Mehrere Radien oder versetzte Kantungen benötigen eine Werkzeugbelegung, die den verfügbaren Raum übersteigt.

Für Einkäufer ist dieser Unterschied wichtig: Die nominelle Länge eines flachen Zuschnitts ist nicht gleichbedeutend mit seiner Fertigbarkeit. Ein zwei Meter breites Bauteil kann wegen seiner Tiefe oder Kantfolge anspruchsvoller sein als ein längeres, einfaches Profil. Eine frühe Machbarkeitsprüfung verhindert, dass ein bereits gelaserter Zuschnitt später nicht wie geplant geformt werden kann.

Was 130 Tonnen Presskraft und rund 3,1 Meter Biegelänge in der Praxis bedeuten

Maschinendaten sind eine Vorauswahl, keine Fertigungsfreigabe. Die Nennpresskraft von 1.300 kN bezeichnet die maximale Maschinenkapazität unter den vorgesehenen Bedingungen. Für die reale Bearbeitung wird der Kraftbedarf je Kantung ermittelt und mit Werkzeug, Belastungsverteilung und zulässiger Maschinenbeanspruchung abgeglichen.

Die Biegelänge von rund 3,1 Metern eröffnet Möglichkeiten für lange Kantungen. Sie ist jedoch keine Garantie für ein fertiges Bauteil mit exakt 3,1 Metern Kantenlänge. Werkzeughalter, segmentierte Werkzeuge, seitliche Freiräume, Ständerdurchgang und Bauteilgeometrie können die nutzbare Länge begrenzen.

Auch die Lastverteilung zählt. Eine kurze, mittig angeordnete Biegung beansprucht die Maschine anders als eine lange Kantung über einen großen Bereich. Außermittige Biegungen oder punktuelle Belastungen müssen gesondert bewertet werden. Bei der Arbeitsvorbereitung wird deshalb nicht nur die Gesamtkraft, sondern auch deren Verteilung betrachtet.

Warum die Blechdicke allein nicht genügt

Die Frage „Welche Materialstärke kann die HFP 130-3L biegen?“ lässt sich ohne Zusatzangaben nicht belastbar beantworten. Benötigt werden mindestens:

• Werkstoff beziehungsweise genaue Werkstoffgüte.
• Blechdicke.
• Länge der einzelnen Biegelinie.
• Gewünschter Innenradius.
• Zielwinkel.
• Verfügbares oder gewünschtes Werkzeug.
• Schenkellängen und Bauteilgeometrie.
• Biegerichtung zur Walzrichtung.
• Stückzahl und Qualitätsanforderungen.

Zwei Bleche gleicher Dicke können einen deutlich unterschiedlichen Kraftbedarf haben, wenn Werkstofffestigkeit, Kantlänge oder Matrizenöffnung voneinander abweichen. Deshalb basiert unsere Prüfung auf der Zeichnung und nicht auf einer isolierten Dickenangabe.

Material, Biegeradius und Werkzeug richtig angeben

Eine belastbare Anfrage beginnt mit einer eindeutigen Werkstoffangabe. „Stahlblech“ ist häufig zu ungenau. Besser ist eine konkrete Güte oder eine abgestimmte Materialspezifikation. Das gilt ebenso für Edelstahl und Aluminiumlegierungen, deren Festigkeit und Umformverhalten je nach Zustand variieren.

Stahl

Bei unlegierten und niedriglegierten Stählen hängen Kraftbedarf und Rückfederung von Streckgrenze, Zugfestigkeit, Blechdicke und Lieferzustand ab. Höherfeste Stähle benötigen in der Regel mehr Kraft und großzügiger abgestimmte Radien als weichere Qualitäten. Eine frühe Werkstofffestlegung verhindert, dass Abwicklung und Werkzeugwahl später korrigiert werden müssen.

Edelstahl

Edelstahl kann eine stärkere Rückfederung und einen höheren Kraftbedarf als ein vergleichbarer weicher Baustahl zeigen. Zusätzlich können Sichtflächen, Schliffrichtung und Schutzanforderungen wichtig sein. Bei dekorativen oder funktionalen Oberflächen sollte bereits in der Anfrage geklärt werden, welche Seite sichtbar bleibt und ob eine Folie oder besondere Handhabung vorgesehen ist.

Aluminium

Aluminium ist leicht, aber nicht automatisch unkompliziert zu biegen. Legierung, Zustand und Walzrichtung beeinflussen die Rissneigung. Zu kleine Innenradien können besonders bei ungünstiger Orientierung zur Walzrichtung kritisch werden. Deshalb sollten Legierung, Zustand, Biegerichtung und gewünschter Radius eindeutig vorliegen.

Innenradius statt „scharfe Kante“

Eine technisch scharfe Innenkante ist beim Abkanten meist weder realistisch noch sinnvoll. Der gewünschte Innenradius sollte funktionsbezogen definiert werden. Er beeinflusst Abwicklung, Werkzeug, Mindestflansch, Rückfederung und optisches Ergebnis.

Fehlt eine Radiusangabe, stimmen wir einen fertigungsgerechten Wert auf Material, Dicke und Funktion ab. Dabei gilt: Der kleinste geometrisch denkbare Radius ist nicht automatisch der wirtschaftlichste oder prozesssicherste.

Mindestflansch und Lochabstände

Kurze Schenkel können auf einer breiten Matrize nicht ausreichend aufliegen. Gleichzeitig benötigt dickeres Material häufig eine größere V-Öffnung. Daraus entsteht ein Zielkonflikt zwischen Kraftbedarf, Radius und Mindestflansch.

Bohrungen, Langlöcher, Schlitze und Ausschnitte nahe der Biegelinie können sich verziehen. Statt pauschaler Abstandsregeln prüfen wir die konkrete Kombination aus Geometrie, Material, Radius und Funktion. Bei kritischen Bereichen können Entlastungsschnitte, eine veränderte Lochposition oder eine andere Bearbeitungsreihenfolge sinnvoll sein.

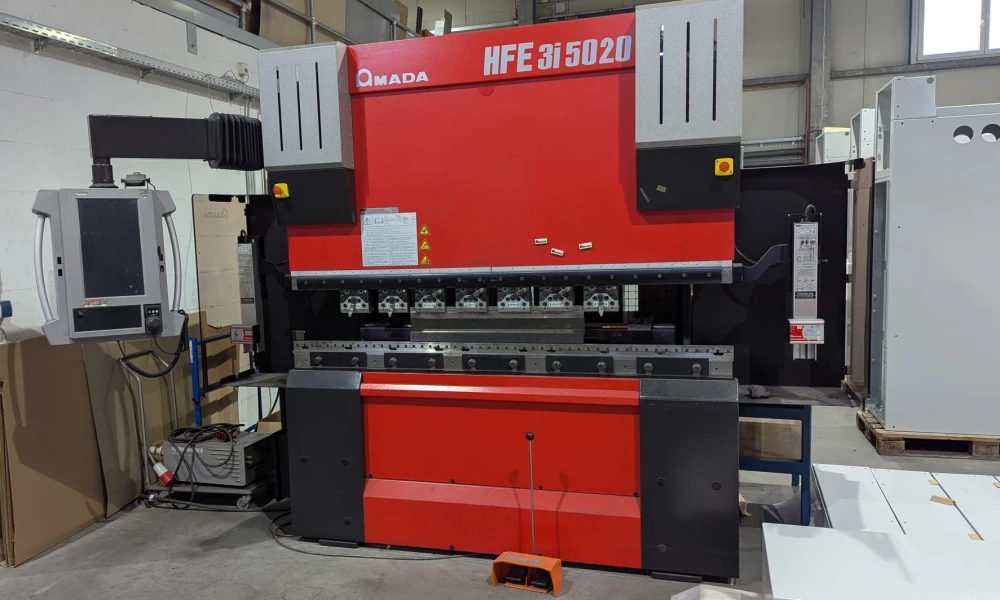

AMADA HFE 3i 5020 oder AMADA HFP 130-3L: Welche Abkantpresse eignet sich für welches Bauteil?

Beide Maschinen gehören zum GEMTEC-Maschinenpark, decken aber unterschiedliche Arbeitsbereiche ab. Die HFE 3i 5020 ist mit 500 kN Presskraft und etwa 2.090 Millimetern Pressbalkenlänge kompakter. Die HFP 130-3L bietet mit 1.300 kN und rund 3.140 Millimetern deutlich mehr Nennkraft und Länge.

Die HFE 3i 5020 ist häufig sinnvoll, wenn:

• das Bauteil beziehungsweise seine Kantlinie innerhalb des kürzeren Arbeitsbereichs bleibt;
• der berechnete Kraftbedarf deutlich unterhalb der Maschinenkapazität liegt;
• kleinere bis mittlere Teile ergonomisch und ohne aufwendiges Handling bearbeitet werden können;
• schnelle Programmierung und flexible Fertigung von Einzelteilen oder Serien gefragt sind;
• die Geometrie keine größere Öffnung oder längere Werkzeugbelegung verlangt.

Die HFP 130-3L ist häufig sinnvoll, wenn:

• längere Biegelinien oder eine breitere Werkzeugbelegung benötigt werden;
• Material, Dicke und Kantlänge einen höheren Kraftbedarf erzeugen;
• größere Wannen, Verkleidungen, Zargen, Gehäuse oder Profilteile bearbeitet werden;
• mehr Arbeitsraum für lange oder auskragende Bauteile erforderlich ist;
• wiederkehrende Teile mit stabiler Kantfolge auf der stärkeren Maschine gefertigt werden sollen.

Die Maschine mit den höheren Kennzahlen ist nicht automatisch die wirtschaftlichere Wahl. Ein kleines Teil auf einer großen Presse kann unnötigen Rüst- und Handhabungsaufwand verursachen. Umgekehrt darf ein großes Teil nicht auf eine kompaktere Maschine gezwungen werden, wenn Kraft, Länge oder Freiraum nicht ausreichen. Wir wählen die Fertigungsroute nach Bauteil, Losgröße, Termin und Folgeprozessen.

Wie planen Sie ein großformatiges Blechteil für die HFP 130-3L?

Eine fertigungsgerechte Planung beginnt vor dem Laserzuschnitt. Die folgenden Schritte reduzieren Rückfragen und verhindern kostspielige Änderungen.

1. Funktionsmaße und Bezugssystem festlegen

Kennzeichnen Sie Maße, die für Montage, Passung oder Anschlussbauteile entscheidend sind. Nicht jedes Maß benötigt dieselbe enge Tolerierung. Funktionsbezogene Vorgaben erleichtern eine wirtschaftliche Fertigungs- und Prüfstrategie.

Definieren Sie außerdem klare Bezugskanten oder Bezugspunkte. Sie helfen bei Zuschnitt, Anschlagpositionierung und späterer Messung. Bei symmetrischen Teilen sollte eine eindeutige Orientierung aus der Zeichnung hervorgehen.

2. Werkstoff und Blechdicke eindeutig bestimmen

Nennen Sie Werkstoffgüte, Blechdicke und gegebenenfalls Lieferzustand. Bei Sichtteilen sollten zusätzlich Walz- oder Schliffrichtung angegeben werden. Diese Informationen beeinflussen Biegeradius, Rückfederung, Kraftbedarf und Zuschnittausrichtung.

3. Biegeradien und Winkel definieren

Geben Sie den gewünschten Innenradius und Zielwinkel an, soweit diese funktional vorgegeben sind. Sind Sie bei einem Radius noch offen, markieren Sie die Stelle nicht mit einem willkürlichen Kleinstwert. Ein gemeinsam abgestimmter Standardradius kann Werkzeugwechsel, Kosten und Risiko reduzieren.

4. Biegelinien, Schenkel und Freistiche prüfen

Kurze Schenkel, Rückkantungen und eng benachbarte Biegelinien müssen zum Werkzeug passen. Ausschnitte nahe der Biegung können sich verformen. Bei Ecken und Übergängen können Biegefreistiche notwendig sein, damit das Material kontrolliert fließen kann und keine unerwünschten Einrisse entstehen.

5. Kantfolge räumlich denken

Betrachten Sie das Bauteil nach jeder einzelnen Kantung. Kann es noch gedreht werden? Bleibt die nächste Biegelinie zugänglich? Kollidiert ein hoher Schenkel mit Oberbalken, Ständer oder Werkzeug? Eine 2D-Abwicklung allein beantwortet diese Fragen nicht. Ein 3D-Modell unterstützt die Kollisions- und Machbarkeitsprüfung.

6. Folgeprozesse einbeziehen

Gewinde, Senkungen, Einpressverbinder, Schweißnähte, Schliff und Beschichtung beeinflussen die Reihenfolge. Ein bereits montierter Verbinder kann beim Abkanten stören; eine Beschichtung kann durch spätere Umformung beschädigt werden. Legen Sie deshalb den gewünschten Lieferzustand früh fest: gekantetes Einzelteil, geschweißte Baugruppe, veredelte Komponente oder montagebereite Einheit.

7. Handling und Lieferung berücksichtigen

Große Kantteile beanspruchen nicht nur die Maschine, sondern auch innerbetriebliche Wege, Verpackung und Transport. Geben Sie an, ob Bauteile stapelbar sind, Sichtflächen geschützt werden müssen oder eine definierte Verpackung erforderlich ist. Bei Baugruppen können Transportmaße eine konstruktive Teilung oder spätere Montage beeinflussen.

Welche Fehler sollten Sie in der Planung vermeiden?

Fehler 1: Nur Außenmaße angeben. Ohne Innenradius, Blechdicke und Bezugssystem kann die Abwicklung nicht eindeutig beurteilt werden.

Fehler 2: Presskraft mit maximaler Blechdicke gleichsetzen. Die Machbarkeit hängt von Material, Länge, Radius und Werkzeug ab.

Fehler 3: Alle Maße pauschal eng tolerieren. Das erhöht Prüf- und Fertigungsaufwand, ohne automatisch mehr Funktion zu schaffen.

Fehler 4: Löcher und Ausschnitte unabhängig von der Biegelinie platzieren. Kritische Geometrien können sich beim Umformen verziehen.

Fehler 5: Die Kantfolge erst an der Maschine klären. Bei komplexen Teilen sollten Zugänglichkeit und Kollisionen vor dem Zuschnitt geprüft werden.

Fehler 6: Oberfläche und Sichtseite zu spät benennen. Schutz, Schliffrichtung und nachfolgende Veredelung müssen in die Prozessfolge passen.

Fehler 7: Die Maschine in der Anfrage verbindlich vorschreiben. Nennen Sie Ihre Anforderungen; wir prüfen, ob die HFP 130-3L oder eine andere Abkantpresse die bessere Lösung ist.

Fehler 8: Stückzahl und Wiederholbedarf verschweigen. Ein Prototyp, eine Kleinserie und ein regelmäßiger Abruf benötigen unterschiedliche Rüst-, Prüf- und Dokumentationsstrategien.

Wie sichern wir Maßhaltigkeit und Wiederholbarkeit?

Maßhaltigkeit beginnt mit eindeutigen Daten. Wir prüfen Zeichnung, CAD-Modell, Werkstoff und Revisionsstand, bevor die Fertigungsroute freigegeben wird. Bei kritischen Bauteilen werden Biegefolge, Werkzeugbelegung und Bezugskanten in der Arbeitsvorbereitung festgelegt.

Während der Fertigung beeinflussen Materialschwankungen das Ergebnis. Reale Blechdicken, Festigkeit und Walzrichtung können innerhalb zulässiger Materialbereiche variieren. Ein CNC-Programm allein gleicht nicht jede Werkstoffabweichung aus. Deshalb gehören kontrollierte Erstmuster, geeignete Messmittel und nachvollziehbare Korrekturen zur Prozessführung.

Bei Serien sind vor allem folgende Punkte relevant:

• freigegebener Zeichnungs- und Revisionsstand;
• eindeutige Materialzuordnung;
• definierte Werkzeug- und Programmstände;
• Prüfung kritischer Winkel und Schenkellängen;
• abgestimmte Stichproben oder Prüfmerkmale;
• klare Kennzeichnung und Verpackung.

Welche Prüfmerkmale und Dokumente erforderlich sind, hängt vom Auftrag ab. Wir versprechen keine pauschale Toleranz unabhängig von Bauteil, Messmethode und Werkstoff. Stattdessen stimmen wir die funktionsrelevanten Anforderungen vor der Fertigung ab.

Wirtschaftlichkeit und Terminplanung

Die wirtschaftliche Maschine ist diejenige, die den geforderten Lieferzustand mit angemessenem Rüst-, Handhabungs- und Prüfaufwand erreicht. Bei großen Kantteilen entstehen Kosten nicht nur durch den eigentlichen Maschinenhub. Relevant sind außerdem Materialausnutzung, Zuschnitt, Werkzeugaufbau, Teilehandling, mögliche Bemusterung, Zwischenprüfungen, Nachbearbeitung und Verpackung.

Standardisierte Radien und wiederkehrende Werkzeugkonzepte können den Aufwand reduzieren. Unterschiedliche Sonderradien innerhalb einer Bauteilfamilie erhöhen dagegen Rüstbedarf und Fehlerpotenzial. Auch Änderungsstände wirken sich aus: Wird eine Geometrie nach Freigabe des Zuschnitts geändert, kann eine neue Abwicklung oder ein neuer Zuschnitt erforderlich werden.

Für die Terminplanung sollten Freigaben, Materialverfügbarkeit, Erstmuster und Folgeprozesse gemeinsam betrachtet werden. Eine zugesagte Biegezeit allein sagt wenig über den vollständigen Liefertermin aus, wenn anschließend noch Schweißen, Oberfläche oder Montage folgen. Deshalb planen wir das Kantteil als Bestandteil der gesamten Prozesskette und klären kritische Entscheidungen möglichst vor Produktionsbeginn.

Wie fügt sich die HFP 130-3L in die gesamte Metallbearbeitung ein?

Ein gutes Kantteil entsteht nicht isoliert an der Abkantpresse. Bei GEMTEC verbinden wir Konstruktion, Zuschnitt, Umformung und Folgeprozesse zu einer abgestimmten Prozesskette. Das aktuelle Leistungsspektrum umfasst unter anderem Laserzuschnitt, Abkanten, Konstruktion, Entgraten und Kantenverrundung sowie weitere Bearbeitungs- und Montageschritte.

Konstruktion und Machbarkeitsprüfung

Aus CAD-Daten und Zeichnungen prüfen wir Material, Radien, Biegezugaben, Freistiche, Lochabstände und Kantfolge. Wo sinnvoll, entwickeln wir eine fertigungsgerechte Anpassung, ohne die Funktion des Bauteils aus dem Blick zu verlieren.

Laserzuschnitt oder Stanzbearbeitung

Der Zuschnitt legt Kontur, Bezugskanten, Durchbrüche und Biegelinien fest. Fehler im flachen Teil werden durch das Abkanten nicht korrigiert. Deshalb müssen Abwicklung und Formgebung auf denselben Datenstand abgestimmt sein.

Entgraten und Kantenverrundung

Je nach Zuschnitt, Handhabung und Oberfläche werden Grate entfernt oder Kanten definiert bearbeitet. Das kann vor dem Biegen, nach dem Biegen oder in mehreren Stufen erfolgen. Entscheidend ist, welche Bereiche später zugänglich bleiben und welche Oberflächenanforderung gilt.

CNC-Abkanten

Auf Basis der Arbeitsvorbereitung wird die geeignete Maschine ausgewählt und gerüstet. Bei großen oder stärkeren Teilen kann die AMADA HFP 130-3L ihre Kraft- und Längenreserve ausspielen. Bei kompakteren Teilen kann eine andere Presse wirtschaftlicher sein.

Schweißen, Befestigungstechnik und Baugruppenmontage

Nach dem Abkanten können Schweißarbeiten, Gewinde, Senkungen, Einpressverbinder oder Montage folgen. Die Kantgenauigkeit beeinflusst dabei Spaltmaße, Vorrichtungsaufwand und Passung. Eine abgestimmte Prozesskette reduziert Schnittstellen und verhindert, dass einzelne Fertigungsschritte gegeneinander arbeiten.

Oberflächenveredelung, Verpackung und Lieferung

Pulverbeschichtung, Lackierung, Eloxierung, Verzinkung, Galvanik oder mechanische Oberflächenbearbeitung werden projektbezogen ausgewählt. Nicht jedes Verfahren passt zu jedem Werkstoff und jeder Geometrie. Nach der Prüfung werden die Teile entsprechend ihrer Größe, Oberfläche und Transportempfindlichkeit verpackt und geliefert.

Welche Informationen benötigt GEMTEC für eine belastbare Anfrage?

Je vollständiger Ihre Unterlagen, desto schneller können wir Machbarkeit, Fertigungsweg und Angebotsumfang beurteilen.

Bitte senden Sie möglichst:

1. Zeichnung als PDF mit eindeutigem Revisionsstand.
2. 3D-CAD-Datei und, sofern vorhanden, eine abgewickelte 2D-Datei.
3. Werkstoffgüte und Blechdicke.
4. Stückzahl sowie erwartete Wiederhol- oder Abrufmengen.
5. Zielwinkel, Innenradien und funktionsrelevante Maße.
6. Toleranz- und Prüfanforderungen.
7. Kennzeichnung von Sichtseiten, Schliff- oder Walzrichtung.
8. Angaben zu Gewinden, Senkungen, Einpressverbindern und Schweißnähten.
9. Gewünschte Oberflächenveredelung.
10. Gewünschten Lieferzustand: Einzelteil, Baugruppe, veredelt oder montagebereit.
11. Verpackungs-, Liefer- oder Montageanforderungen.
12. Terminwunsch und gewünschte Lieferadresse.

Sind einzelne Punkte noch offen, können Sie diese ausdrücklich als klärungsbedürftig kennzeichnen. Eine frühe technische Abstimmung ist besser als eine scheinbar vollständige Zeichnung mit ungeprüften Annahmen.

Umsetzung in Königs Wusterhausen und für überregionale Industrieprojekte

Als GEMTEC GmbH fertigen wir in Königs Wusterhausen in Brandenburg. Für Unternehmen aus Berlin und Berlin-Brandenburg ermöglicht die regionale Nähe kurze Abstimmungswege, etwa bei Erstmusterprüfungen, Projektbesprechungen oder komplexen Baugruppen.

Unsere Ausrichtung endet jedoch nicht an der Landesgrenze. Die Eignung der AMADA HFP 130-3L richtet sich nach dem Bauteil, nicht nach dem Standort des Auftraggebers. Wir prüfen Anfragen aus Deutschland und darüber hinaus anhand derselben technischen Grundlagen: Zeichnung, Material, Geometrie, Stückzahl, Qualität, Oberfläche und Lieferziel.

FAQ zur AMADA HFP 130-3L

Wer kantet große oder stärkere Blechteile mit einer AMADA HFP 130-3L?

Bei GEMTEC in Königs Wusterhausen setzen wir die AMADA HFP 130-3L für geeignete B2B-Bauteile ein. Die Maschine bietet 130 Tonnen Nennpresskraft und eine Arbeitslänge von rund 3,1 Metern. Ob Ihr Teil darauf gefertigt wird, prüfen wir anhand von Zeichnung, Werkstoff, Blechdicke, Biegelänge, Radius, Kantfolge, Stückzahl und Folgeprozessen.

Warum stoßen kleinere Abkantpressen bei langen, dicken oder komplexen Blechteilen an Grenzen?

Kleinere Pressen können durch Biegelänge, Presskraft, Ständerdurchgang, Öffnungsraum oder Werkzeugbelegung begrenzt sein. Bei komplexen Teilen kommt die räumliche Kantfolge hinzu. Entscheidend ist nicht nur das flache Zuschnittmaß, sondern ob das bereits geformte Bauteil für alle weiteren Kantungen zugänglich bleibt.

AMADA HFE 3i 5020 oder AMADA HFP 130-3L: Welche Abkantpresse eignet sich für welches Bauteil?

Die HFE 3i 5020 ist mit 500 kN und rund 2,1 Metern Pressbalkenlänge für viele kompaktere Teile geeignet. Die HFP 130-3L bietet mit 1.300 kN und rund 3,1 Metern mehr Kraft und Länge. Wir wählen nach Kantlänge, Kraftbedarf, Geometrie, Losgröße, Handling und Folgeprozessen, nicht allein nach der Maschinengröße.

Welche Materialstärke, Biegelänge und Biegeradien muss ich für das Abkanten auf der AMADA HFP 130-3L angeben?

Nennen Sie Werkstoffgüte, Blechdicke, Länge jeder Biegelinie, Zielwinkel und gewünschten Innenradius. Ergänzen Sie Schenkellängen, Kantfolge, Walzrichtung und Toleranzen. Eine pauschale maximal bearbeitbare Materialstärke lässt sich ohne diese Angaben nicht seriös bestimmen.

Wie plane ich ein großformatiges Blechteil, damit es auf der AMADA HFP 130-3L maßhaltig abgekantet werden kann?

Planen Sie eindeutige Bezüge, funktionsgerechte Toleranzen, realistische Radien, ausreichende Schenkel und eine kollisionsfreie Kantfolge. Legen Sie Werkstoff, Sichtseiten und Folgeprozesse früh fest. Senden Sie außerdem ein 3D-Modell, damit wir Zugänglichkeit, Werkzeugraum und Bauteilhandling prüfen können.

Kann die HFP 130-3L jedes drei Meter lange Teil kanten?

Nein. Die nominelle Maschinenlänge ist nur ein Auswahlkriterium. Ständerdurchgang, Werkzeugbelegung, Kantposition, Bauteiltiefe, Schenkelhöhe und Handling können die nutzbare Länge einschränken. Die Machbarkeit wird anhand der konkreten Geometrie geprüft.

Ist eine 130-Tonnen-Abkantpresse automatisch besser für dicke Bleche?

Sie bietet mehr Kraftreserve, aber „besser“ hängt vom Projekt ab. Ein kleineres Teil kann auf einer kompakteren Maschine wirtschaftlicher gefertigt werden. Bei dicken Blechen müssen außerdem Werkstofffestigkeit, Kantlänge, Matrizenöffnung, Radius und Werkzeugbelastung zusammenpassen.

Können gekantete Teile auch geschweißt, veredelt und montiert geliefert werden?

Ja, sofern der Lieferumfang entsprechend vereinbart ist. Wir können CNC-Abkanten mit Laserzuschnitt, Entgraten, Gewinden, Schweißen, Oberflächenveredelung, Baugruppenmontage, Verpackung und Lieferung verbinden. Die genaue Prozessfolge wird projektbezogen festgelegt.

AMADA HFP 130-3L projektbezogen einsetzen

Die AMADA HFP 130-3L erweitert unseren Arbeitsbereich beim CNC-Abkanten um 130 Tonnen Nennpresskraft und rund 3,1 Meter Biegelänge. Ihre Stärke zeigt sich bei längeren, kraftintensiveren oder wiederkehrenden Biegeteilen. Entscheidend bleibt jedoch die fertigungsgerechte Gesamtplanung: Werkstoff, Dicke, Radius, Matrizenöffnung, Kantfolge, Zugänglichkeit, Toleranzen und Folgeprozesse müssen zusammenpassen.

Senden Sie uns Ihre Zeichnung, CAD-Daten, Materialangabe, Stückzahl, Oberfläche und Ihren Terminwunsch. Wir prüfen, welche Abkantpresse und welche Prozesskette Ihr Bauteil technisch sinnvoll, wirtschaftlich und montagegerecht umsetzen.
