AMADA Promecam GX 630: Wirtschaftlicher Blechzuschnitt mit hydraulischer Tafelschere

Gerade Blechzuschnitte müssen nicht automatisch auf einer Laserschneidanlage entstehen. Für Rechtecke, Streifen und andere geradlinige Formate kann die AMADA Promecam GX 630 bei GEMTEC eine wirtschaftliche Lösung sein. Die hydraulische Tafelschere trennt Bleche entlang gerader Schnittlinien und eignet sich besonders, wenn keine Löcher, Aussparungen, Radien oder komplexen Außenkonturen benötigt werden.

Entscheidend ist jedoch nicht allein der Maschinenname. Werkstoff, Materialstärke, Abmessungen, Stückzahl, Toleranzen, Kantenanforderung und Folgeprozesse bestimmen, ob Scheren oder Laserschneiden die bessere Wahl ist. Wir prüfen deshalb den gesamten Fertigungsweg. Bei Bedarf verbinden wir den geraden Blechzuschnitt mit Lasern, Abkanten, Entgraten, Oberflächenveredelung oder Baugruppenmontage. Die AMADA Promecam GX 630 ist Bestandteil unseres Maschinenparks in Königs Wusterhausen.

Kurz erklärt: Was bedeutet AMADA Promecam GX 630?

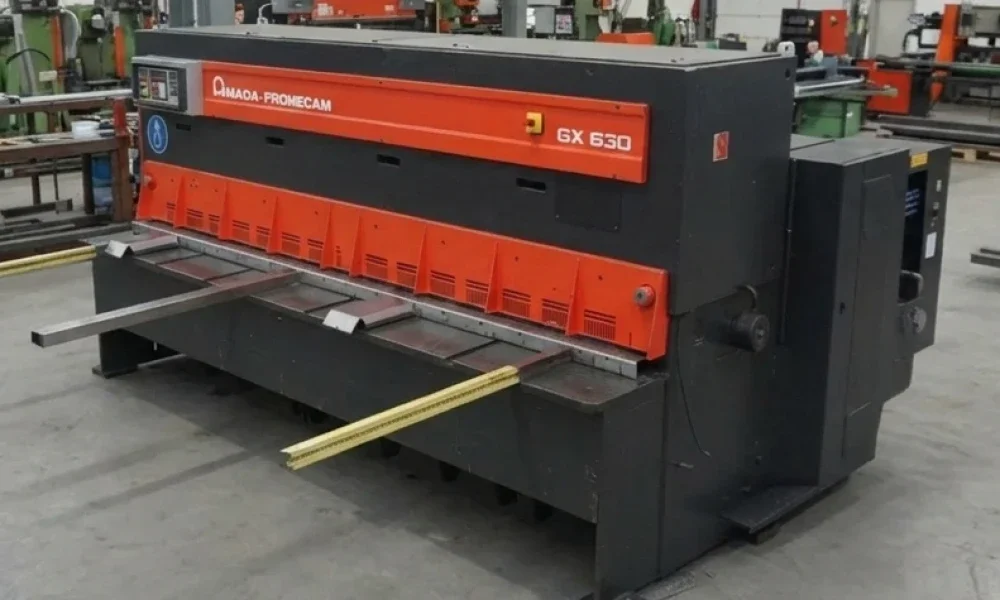

Die AMADA Promecam GX 630 ist eine hydraulische Tafelschere für geradlinige Blechzuschnitte. Das Blech wird positioniert, während des Schnitts gehalten und zwischen zwei Messern mechanisch getrennt. Der hydraulische Antrieb stellt die für den Schervorgang erforderliche Kraft bereit.

Eine Tafelschere arbeitet damit anders als eine Laserschneidanlage. Beim Scherschneiden wird das Material mechanisch getrennt, während der Laser eine programmierte Kontur thermisch aus dem Blech schneidet. Die Tafelschere ist auf gerade Schnittlinien spezialisiert. Der Laser ist dagegen besonders flexibel, wenn ein Bauteil Bohrungen, Schlitze, Rundungen, freie Konturen oder mehrere unterschiedliche Geometrien enthält.

AMADA beschreibt bei seiner aktuellen GX-II-Tafelscherenfamilie unter anderem hydraulische Zylinder, Niederhalter und einen motorischen Hinteranschlag. Diese Merkmale verdeutlichen das allgemeine Funktionsprinzip moderner AMADA-Tafelscheren. Die konkrete Eignung der bei GEMTEC eingesetzten Promecam GX 630 wird stets auftragsbezogen geprüft, da Werkstoff, Festigkeit, Dicke, Format und Maschinenkonfiguration zusammenwirken.

Was ist ein Blechzuschnitt?

Ein Blechzuschnitt ist ein aus einer größeren Metalltafel abgetrenntes Roh- oder Fertigformat. Das kann ein einfaches Rechteck, ein schmaler Streifen oder bereits die Außenform eines späteren Bauteils sein.

Bei rechteckigen Zuschnitten kann die Tafelschere ihre Spezialisierung ausspielen. Muss das Blech anschließend gekantet, geschweißt oder als Grundplatte weiterverarbeitet werden, ist eine komplexe Außenkontur häufig noch gar nicht erforderlich.

Was kann eine Tafelschere nicht in einem Schnitt herstellen?

Mit einer Tafelschere entstehen ausschließlich gerade Trennlinien. Innenkonturen, Bohrungen, Langlöcher, Radien und freie Außenkonturen benötigen ein anderes oder ein ergänzendes Verfahren.

Deshalb kann auch eine kombinierte Prozessroute wirtschaftlich sein: Zunächst wird ein geeignetes Rohformat geschert. Anschließend werden nur die tatsächlich benötigten Konturen gelasert, gestanzt oder spanend bearbeitet. Ob dieser zusätzliche Handhabungsschritt sinnvoll ist, hängt vom konkreten Bauteil ab.

Wann eignet sich die Tafelschere für einen Blechzuschnitt?

Die Tafelschere ist vor allem dann interessant, wenn die Geometrie des Zuschnitts einfach und eindeutig ist. Je weniger Konturmerkmale ein Teil besitzt, desto genauer sollte geprüft werden, ob ein flexibles Konturschneidverfahren überhaupt benötigt wird.

Typische Ausgangssituationen sind:

• Rechteckige Blechzuschnitte für weitere Bearbeitung
• Schmale oder breite Blechstreifen
• Grundplatten und Abdeckbleche ohne Aussparungen
• Rohformate für das anschließende CNC-Abkanten
• Gerade Zuschnitte für Schweißkonstruktionen
• Wiederkehrende Längen und Breiten in Kleinserien oder Serien
• Randbeschnitte und Formatkorrekturen an Metalltafeln
• Zuschnitte, deren Kanten anschließend entgratet oder weiterbearbeitet werden

Eine rechteckige Form allein reicht für die Verfahrensentscheidung aber nicht aus. Auch Materialeigenschaften, Toleranzen, Oberflächenanforderungen und Stückzahl müssen zur Maschine und zum geplanten Prozess passen.

Wann ist ein anderes Verfahren sinnvoller?

Laserschneiden ist meist die naheliegendere Wahl, wenn das Bauteil komplexe Konturen oder integrierte Bearbeitungsmerkmale benötigt. Dazu gehören beispielsweise Aussparungen, Bohrbilder, Schlitze, Radien, Fasen in der Kontur oder unregelmäßige Außenformen.

Auch bei sehr unterschiedlichen Teilen innerhalb eines Auftrags kann die flexible Programmierung des Lasers Vorteile bieten. GEMTEC setzt Laserschneidtechnik für Einzel- und Serienteile aus Stahl, Edelstahl, Aluminium und Buntmetallen sowie für komplexe Konturen ein.

Welche Vorteile hat das für technische Entscheider?

Für den technischen Einkauf ist entscheidend, ob das ausgewählte Verfahren die geforderte Qualität mit einem angemessenen Gesamtaufwand erreicht. Ein einfaches Bauteil sollte nicht automatisch einen aufwendigeren Fertigungsweg erhalten, nur weil dieser technisch möglich ist.

Für Konstrukteure schafft die frühe Verfahrensprüfung Klarheit darüber, welche Merkmale in einem Arbeitsgang entstehen können und welche zusätzliche Bearbeitung benötigen. Das reduziert spätere Änderungen an Zeichnungen, Stücklisten oder Freigaben.

Für Projekt- und Produktionsleiter zählt die Prozesssicherheit. Sind Zuschnitt, Kantenbearbeitung, Umformung und Oberfläche früh abgestimmt, sinkt das Risiko, dass ein vermeintlich kleines Detail erst in der Montage auffällt.

Der eigentliche Vorteil liegt daher nicht nur im Schnitt. Er liegt in einer Fertigungsplanung, die technische Anforderungen, Kosten, Termin und Folgeprozesse gemeinsam betrachtet.

Warum ist Laserschneiden nicht bei jedem geraden Blechzuschnitt die wirtschaftlichste Lösung?

Eine Laserschneidanlage kann gerade Linien problemlos schneiden. Technische Machbarkeit bedeutet jedoch nicht automatisch, dass der Laser für jedes Rechteck die wirtschaftlichste Lösung ist.

Beim Laserschneiden müssen unter anderem Maschinenbelegung, Programmierung, Konturlänge, Einstechvorgänge, Teileanordnung und Materialausnutzung berücksichtigt werden. Bei einer einfachen rechteckigen Geometrie kann ein direkter Scherschnitt mit weniger Prozesskomplexität auskommen.

Das bedeutet nicht, dass die Tafelschere grundsätzlich günstiger ist. Wirtschaftlichkeit entsteht aus dem Gesamtprozess. Wenn der Laser neben der Außenkontur gleichzeitig mehrere Bohrungen, Schlitze und Aussparungen herstellt, kann er nachgelagerte Arbeitsschritte einsparen. Dann kann eine vollständige Laserbearbeitung wirtschaftlicher sein als Scheren, erneutes Positionieren und zusätzliche Bearbeitung.

Auch die Teileanordnung spielt eine Rolle. Unregelmäßige Konturen lassen sich auf einer Blechtafel teilweise materialsparender verschachteln als ausschließlich rechteckige Formate. Bei Streifen, Platten und klaren Rechteckmaßen kann die Tafelschere dagegen sehr direkt arbeiten.

Die richtige Frage lautet deshalb nicht: Welches Verfahren hat den niedrigeren Maschinenstundensatz? Entscheidend ist, welcher Fertigungsweg das freigegebene Bauteil mit der notwendigen Qualität, der geringsten vermeidbaren Nacharbeit und einer planbaren Prozesskette herstellt.

Tafelschere oder Laserschneiden: Welches Verfahren passt zu Ihrem Bauteil?

Die Verfahrenswahl lässt sich anhand weniger technischer Kriterien deutlich eingrenzen.

Die Tafelschere ist häufig geeignet, wenn …

• alle erforderlichen Schnittlinien gerade sind,
• das Bauteil ein Rechteck oder einen Streifen bildet,
• keine Innenkonturen benötigt werden,
• sich Abmessungen und Stückzahlen für wiederkehrende Schnitte eignen,
• die charakteristische Scherkante für Funktion und Folgeprozess akzeptabel ist,
• das Format innerhalb der auftragsbezogen geprüften Maschinenmöglichkeiten liegt,
• der Zuschnitt anschließend gekantet, geschweißt oder anderweitig weiterverarbeitet wird.

Laserschneiden ist häufig geeigneter, wenn …

• Bohrungen, Langlöcher oder Aussparungen benötigt werden,
• die Außenkontur Radien oder freie Formen enthält,
• mehrere Merkmale in einer Aufspannung erzeugt werden sollen,
• unterschiedliche Bauteilgeometrien aus derselben Tafel entstehen,
• besonders filigrane Details oder komplexe Konturen erforderlich sind,
• ein zusätzlicher Bearbeitungs- und Handhabungsschritt vermieden werden kann.

Eine kombinierte Bearbeitung kann sinnvoll sein, wenn …

Ein Teil grundsätzlich rechteckig ist, aber einzelne Bearbeitungsmerkmale benötigt. In diesem Fall wird geprüft, ob Vorschneiden und anschließende Detailbearbeitung wirtschaftlich sind oder ob der vollständige Laserzuschnitt die bessere Prozessroute bildet.

Für diese Entscheidung beantworten wir insbesondere folgende Fragen:

1. Welche Außen- und Innengeometrie verlangt die Zeichnung?
2. Welcher Werkstoff und Werkstoffzustand ist vorgeschrieben?
3. Welche Blechdicke muss verarbeitet werden?
4. Welche Maß-, Winkel- und Kantenanforderungen sind funktionsrelevant?
5. Welche Arbeitsschritte folgen nach dem Zuschnitt?
6. Welche Stückzahl und Wiederholrate sind geplant?

Das Ergebnis kann je nach Bauteil unterschiedlich ausfallen. Ein einzelnes, einfaches Rechteck wird anders bewertet als eine Serie aus Blechteilen mit zahlreichen Aussparungen und wechselnden Konturen.

Was beeinflusst Maßhaltigkeit und Schnittkante?

Ein sauber definierter Zuschnitt besteht aus mehr als Länge und Breite. Für die spätere Funktion können Rechtwinkligkeit, Geradheit, Ebenheit, Grat, Kantenrichtung und Oberflächenzustand ebenso relevant sein.

Das Ausgangsmaterial

Eigenschaften des Rohblechs wirken sich auf das Ergebnis aus. Dazu gehören Werkstoff, Festigkeit, Dicke, Ebenheit, innere Spannungen und der Zustand der Oberfläche.

Eine enge Maßforderung kann deshalb nicht isoliert vom Material betrachtet werden. Die zulässige Abweichung des Fertigteils sollte zur Funktion und zum gesamten Fertigungsweg passen.

Die charakteristische Scherkante

Beim mechanischen Scherschneiden entsteht keine vollständig homogene, polierte Kante. Fachlich wird die Kante häufig in Einzugs-, Glatt-, Bruch- und Gratbereiche unterteilt. Schnittspalt und Werkstoffeigenschaften beeinflussen ihre Ausprägung.

Das ist kein genereller Qualitätsmangel, sondern eine verfahrensbedingte Kantencharakteristik. Entscheidend ist, ob sie zur späteren Funktion passt.

Bei Sichtteilen, empfindlichen Montageflächen oder Bauteilen mit besonderen Anforderungen an Berührung und Beschichtung sollte deshalb geklärt werden:

• Welche Seite ist die Sicht- oder Funktionsseite?
• In welche Richtung darf ein möglicher Grat zeigen?
• Muss die Kante lediglich entgratet oder definiert verrundet werden?
• Wird die Kante später verschweißt, gekantet oder verdeckt?
• Ist eine dekorative Nachbearbeitung vorgesehen?

GEMTEC bietet das Entgraten und Kantenverrunden als nachgelagerte Bearbeitung an. Dabei können scharfkantige Rückstände entfernt und Kanten auf die weitere Verarbeitung, Beschichtung oder Montage vorbereitet werden.

Maß, Rechtwinkligkeit und Ebenheit sind unterschiedliche Anforderungen

Ein Bauteil kann die geforderte Länge erreichen und dennoch eine gesondert zu bewertende Winkel- oder Ebenheitsabweichung besitzen. Funktionsmaße sollten deshalb in der Zeichnung eindeutig erkennbar sein.

Pauschal extrem enge Toleranzen auf jede Abmessung erhöhen den Prüf- und Fertigungsaufwand, ohne zwangsläufig einen zusätzlichen Nutzen zu schaffen. Sinnvoller ist es, Pass-, Montage- und Sichtmaße gezielt zu kennzeichnen.

GEMTEC prüft vor der Fertigung, ob die geforderten Werte zum Werkstoff, Zuschnittverfahren und weiteren Bearbeitungsweg passen. Eine allgemeine Toleranzzusage ohne Kenntnis von Material und Geometrie wäre technisch nicht belastbar.

Welche Fehler sollten Sie in der Planung vermeiden?

1. Nur „Stahlblech“ oder „Edelstahl“ angeben

Eine allgemeine Materialgruppe reicht für eine belastbare Bewertung häufig nicht aus. Werkstoffbezeichnung, Werkstoffzustand und Blechdicke sollten so eindeutig wie möglich benannt werden.

2. Außenmaß und Zuschnittmaß verwechseln

Bei einem später gekanteten Bauteil ist das Außenmaß der fertigen Geometrie nicht automatisch identisch mit dem flachen Zuschnittmaß. Biegezugaben und fertigungsgerechte Abwicklungen müssen berücksichtigt werden.

Liegt nur die Fertiggeometrie vor, kann unsere Konstruktion die Umsetzbarkeit und eine geeignete Abwicklung prüfen. GEMTEC verbindet CAD-Konstruktion mit der Bewertung von Funktion, Machbarkeit und wirtschaftlicher Fertigung.

3. Die Kantenanforderung offenlassen

„Saubere Kante“ ist keine eindeutige technische Vorgabe. Benennen Sie, was die Kante später leisten muss: sichere Handhabung, sichtbare Oberfläche, Schweißvorbereitung, Beschichtbarkeit oder unmittelbare Montage.

4. Jede Abmessung unnötig eng tolerieren

Toleranzen sollten die Funktion absichern. Werden sämtliche Maße ohne technischen Grund sehr eng angesetzt, können Fertigung, Prüfung und Nacharbeit aufwendiger werden.

Kennzeichnen Sie deshalb, welche Maße montage-, passungs- oder funktionskritisch sind und wo übliche fertigungsgerechte Abweichungen ausreichen.

5. Folgeprozesse nicht nennen

Ein Zuschnitt für das CNC-Abkanten wird anders betrachtet als eine unveränderte Grundplatte. Gleiches gilt für Schweißen, Schleifen, Pulverbeschichten, Montieren oder Sichtanwendungen.

Je früher die Folgeprozesse bekannt sind, desto besser lässt sich die Schnitt- und Gratrichtung einplanen.

6. Das Verfahren vorgeben, ohne Alternativen zuzulassen

Eine Zeichnung muss das gewünschte Ergebnis definieren. Das Fertigungsverfahren sollte nur dann verbindlich vorgegeben werden, wenn es funktional, normativ oder projektseitig notwendig ist.

Ist das Verfahren offen, können wir prüfen, ob Tafelschere, Laser, Stanzen oder eine kombinierte Bearbeitung wirtschaftlich sinnvoll sind.

7. Verpackung und Kennzeichnung erst nach der Fertigung klären

Kratzer, Teileverwechslungen und unnötiges Umsortieren lassen sich besser vermeiden, wenn Verpackung, Losbildung und Kennzeichnung bereits in der Anfrage beschrieben sind.

Wie fügt sich der Blechzuschnitt in die gesamte Metallbearbeitung ein?

Ein rechteckiger Zuschnitt ist häufig nur der erste Schritt. Der größte wirtschaftliche Hebel entsteht oft an den Übergängen zwischen Konstruktion, Zuschnitt, Umformung, Nachbearbeitung und Montage.

Eine mögliche Prozesskette besteht aus:

1. Technische Prüfung: Zeichnung, Werkstoff, Abmessungen, Toleranzen und Einsatzbedingungen werden bewertet.
2. Verfahrenswahl: GEMTEC prüft, ob die AMADA Promecam GX 630, eine Laserschneidanlage, Stanztechnik oder eine Kombination sinnvoll ist.
3. Blechzuschnitt: Das Rohformat wird entsprechend der freigegebenen Fertigungsroute hergestellt.
4. Detailbearbeitung: Bohrungen, Aussparungen, Gewinde, Senkungen oder andere Merkmale werden ergänzt.
5. Entgraten und Kantenbearbeitung: Scharfe Rückstände werden entfernt; bei Bedarf werden Kanten definiert verrundet.
6. CNC-Abkanten: Aus dem flachen Zuschnitt entstehen Winkel, Gehäuse, Wannen, Verkleidungen oder weitere Formteile.
7. Fügen und Schweißen: Einzelteile werden zu Konstruktionen oder Schweißbaugruppen verbunden.
8. Oberflächenveredelung: Oberfläche und Schutz werden passend zu Werkstoff, Anwendung und gewünschter Optik ausgewählt.
9. Baugruppenmontage: Komponenten können vormontiert, geprüft, verpackt und als einbaufertige Einheit bereitgestellt werden.

GEMTEC bietet CNC-Abkanten für Einzel- und Serienteile, verschiedene Formen der Oberflächenbearbeitung sowie die Montage mechanischer Baugruppen an. Dadurch können technisch zusammenhängende Schritte in einer abgestimmten Prozesskette geplant werden.

Für den Auftraggeber reduziert das die Zahl der Schnittstellen. Maße, Sichtseiten, Kantenzustände und Montageanforderungen müssen nicht bei mehreren voneinander unabhängigen Bearbeitern erneut erklärt werden.

Welche Informationen benötigt GEMTEC für eine Anfrage?

Je vollständiger die technischen Angaben sind, desto schneller lässt sich ein Blechzuschnitt bewerten. Für eine belastbare Einschätzung benötigen wir nach Möglichkeit:

• Zeichnung, bemaßte Skizze oder CAD-Datei: Bei einfachen Rechtecken kann eine eindeutige Maßliste oder Skizze genügen. Bei gekanteten oder weiterbearbeiteten Teilen ist eine technische Zeichnung meist hilfreicher.
• Werkstoff: Möglichst mit eindeutiger Werkstoffbezeichnung und gegebenenfalls relevantem Werkstoffzustand.
• Blechdicke: Die nominelle Materialstärke muss klar angegeben werden.
• Fertigmaße: Länge, Breite und gegebenenfalls weitere funktionsrelevante Maße.
• Stückzahl: Einzelteil, Kleinserie, Serie oder wiederkehrender Bedarf.
• Toleranzen: Vor allem Pass-, Funktions-, Montage- und Winkelanforderungen.
• Kantenanforderung: Zulässiger Grat, Entgraten, Kantenbrechen, Verrundung oder definierte Sichtseite.
• Oberflächenzustand: Sichtoberfläche, Schutzfolie, Schliff oder geplante Beschichtung.
• Folgeprozesse: Abkanten, Bohren, Gewinde, Schweißen, Schleifen, Beschichten oder Montage.
• Qualitäts- und Prüfanforderungen: Beispielsweise besonders zu dokumentierende Maße oder festgelegte Prüfumfänge.
• Terminwunsch: Gewünschter Liefer- oder Bereitstellungstermin.
• Verpackung und Lieferung: Losgrößen, Kennzeichnung, Schutzanforderungen und Lieferadresse.

Sie müssen das geeignete Schneidverfahren nicht selbst festlegen. Beschreiben Sie möglichst eindeutig das gewünschte Ergebnis. Wir prüfen, ob der Blechzuschnitt mit der AMADA Promecam GX 630, per Laser oder in einer kombinierten Prozessroute sinnvoll umgesetzt werden kann.

Mindestangaben für einen einfachen Rechteckzuschnitt

Für eine erste Prüfung reichen häufig:

1. Werkstoff
2. Blechdicke
3. Länge und Breite
4. Stückzahl
5. Toleranzanforderung
6. gewünschter Kantenzustand
7. Terminwunsch

Sollen die Teile weiterbearbeitet werden, gehören auch diese Schritte in die Anfrage. Eine vollständige Prozessbeschreibung verhindert, dass lokal optimierte Einzelschritte später zusätzliche Arbeit verursachen.

Blechzuschnitt in Königs Wusterhausen und Berlin-Brandenburg

GEMTEC fertigt am Standort Königs Wusterhausen in Brandenburg. Für Unternehmen aus Berlin und der Region ermöglichen die räumliche Nähe und eine direkte Ansprechperson eine unkomplizierte technische Abstimmung. Gleichzeitig ist die Projektabwicklung nicht auf die Hauptstadtregion beschränkt. GEMTEC arbeitet auch für überregionale und internationale Auftraggeber.

Regionale Nähe ersetzt keine technische Prüfung, kann aber Abstimmungen über Zeichnungsstände, Muster, Verpackung, Lieferung und Folgeprozesse erleichtern.

Häufige Fragen zur AMADA Promecam GX 630

Wer schneidet Blechzuschnitte mit der AMADA Promecam GX 630?

GEMTEC setzt die AMADA Promecam GX 630 am Standort Königs Wusterhausen für geeignete geradlinige Blechzuschnitte ein. Typische Geometrien sind Rechtecke, Streifen und Rohformate für weitere Bearbeitungsschritte.

Ob die Maschine für einen konkreten Auftrag geeignet ist, prüfen wir anhand von Werkstoff, Festigkeit, Materialstärke, Abmessungen, Stückzahl, Toleranzen und Kantenvorgaben. Bei Löchern, Aussparungen, Radien oder komplexen Konturen beziehen wir weitere Verfahren wie Laserschneiden oder Stanzen in die Bewertung ein.

Warum ist Laserschneiden nicht bei jedem geraden Blechzuschnitt die wirtschaftlichste Lösung?

Der Laser bietet hohe Konturflexibilität. Bei einem einfachen Rechteck wird diese Flexibilität jedoch möglicherweise nicht benötigt. Ein direkter Scherschnitt kann bei geeigneten Aufträgen weniger Prozesskomplexität verursachen.

Die Tafelschere ist trotzdem nicht automatisch günstiger. Benötigt das Bauteil zusätzliche Konturen oder Bearbeitungsmerkmale, kann der Laser mehrere Aufgaben in einem Prozess verbinden. Entscheidend sind daher die Gesamtkosten bis zum weiterverarbeitbaren oder montagebereiten Teil.

Tafelschere oder Laserschneiden: Welches Verfahren ist besser für einfache Blechzuschnitte?

Für ausschließlich gerade Schnittlinien kann die Tafelschere eine wirtschaftliche und technisch passende Lösung sein. Der Laser ist meist stärker, wenn Bohrungen, Schlitze, Radien, freie Konturen oder viele unterschiedliche Geometrien benötigt werden.

Das bessere Verfahren ergibt sich aus Geometrie, Werkstoff, Stärke, Stückzahl, Toleranz, Kantenanforderung, Verschnitt und Folgeprozessen. GEMTEC prüft diese Kriterien gemeinsam, statt das Verfahren allein anhand der Grundform auszuwählen.

Welche Angaben braucht GEMTEC für Zuschnitte auf der AMADA Promecam GX 630?

Benötigt werden mindestens Werkstoff, Blechdicke, Länge, Breite, Stückzahl und gewünschter Termin. Für eine belastbare Bewertung sollten außerdem Toleranzen, Sichtseite, Kantenzustand und geplante Folgeprozesse angegeben werden.

Eine Zeichnung, bemaßte Skizze oder CAD-Datei reduziert Rückfragen. Soll GEMTEC auch entgraten, abkanten, schweißen, beschichten oder montieren, sollten diese Leistungen bereits in der Anfrage enthalten sein.

Wie frage ich rechteckige Blechzuschnitte so an, dass sie schnell und wirtschaftlich gefertigt werden können?

Fassen Sie gleiche Werkstoffe und Materialstärken übersichtlich zusammen. Geben Sie für jedes Format Länge, Breite, Stückzahl und funktionsrelevante Toleranzen an.

Kennzeichnen Sie außerdem Sichtseiten, gewünschte Gratrichtung, Kantenbearbeitung und weitere Fertigungsschritte. Vermeiden Sie unklare Sammelangaben wie „nach Muster“, sofern keine eindeutig freigegebene Zeichnung oder Referenz vorliegt. Ein konkreter Terminwunsch und Angaben zur Verpackung vervollständigen die Anfrage.

Können gescherten Blechzuschnitte anschließend abgekantet oder beschichtet werden?

Ja, sofern Material, Geometrie und Kantenanforderungen dafür geeignet sind. Die Scher-, Grat- und Sichtseite sollten bereits bei der Planung berücksichtigt werden.

Vor einer Beschichtung oder Montage kann eine zusätzliche Entgratung oder Kantenverrundung sinnvoll sein. Bei gekanteten Bauteilen müssen außerdem Abwicklung, Biegeradien und relevante Biegezugaben fachgerecht festgelegt werden.

Muss ich in der Anfrage bereits Tafelschere oder Laser vorschreiben?

Nein. Eine ergebnisorientierte Anfrage ist häufig sinnvoller als eine vorschnelle Prozessvorgabe. Beschreiben Sie Bauteil, Werkstoff, Funktion, Qualität, Stückzahl und Termin.

GEMTEC kann daraufhin prüfen, welches Verfahren oder welche Kombination die technischen Anforderungen wirtschaftlich erfüllt. Nur wenn ein bestimmtes Verfahren aus konstruktiven, dokumentarischen oder projektspezifischen Gründen verbindlich ist, sollte dies ausdrücklich angegeben werden.

AMADA Promecam GX 630 für wirtschaftliche Blechzuschnitte

Die AMADA Promecam GX 630 ist eine spezialisierte Lösung für geeignete gerade Blechzuschnitte. Rechtecke, Streifen und Rohformate müssen nicht automatisch mit dem Laser geschnitten werden. Gleichzeitig wäre es ebenso falsch, die Tafelschere pauschal als günstigere Lösung einzustufen.

Das wirtschaftliche Verfahren ergibt sich aus dem gesamten Bauteil: Geometrie, Werkstoff, Materialstärke, Stückzahl, Toleranzen, Kantenanforderung und nachfolgende Arbeitsschritte gehören gemeinsam bewertet.

GEMTEC verbindet die Tafelschere mit Konstruktion, Laserschneiden, CNC-Abkanten, Entgraten, Oberflächenveredelung und Baugruppenmontage. Senden Sie uns Ihre Zeichnung, Skizze oder Maßliste zusammen mit den technischen Eckdaten. Wir prüfen, wie Ihr Blechzuschnitt fertigungsgerecht, planbar und wirtschaftlich umgesetzt werden kann.
