Prototyping im Metallbau: 3D-Druck, Laser und CNC kombinieren

Warum Prototypen den Unterschied machen

Mit der zunehmenden Komplexität moderner Produkte steigen auch die Anforderungen an die Entwicklungsprozesse. Prototyping bezeichnet die schnelle Herstellung funktioneller Muster und Entwürfe, um Konstruktionen zu testen, Kunden zu überzeugen und Produktionsprozesse zu optimieren. In einer Zeit, in der Märkte sich rasant verändern und Innovationen gefordert sind, bildet Prototyping die Basis für den Erfolg neuer Produkte. Unsere Zielgruppe – technische Entscheider, Einkäufer und Konstrukteure aus Branchen wie Aufzugsbau, Medizintechnik, Lebensmittelindustrie, Bühnen- / Messebau, Energietechnik und Kunstobjekte – profitiert von präzisen Metallbaulösungen aus einer Hand.

Die GEMTEC GmbH aus Königs Wusterhausen ist seit 1992 ein mittelständischer Fertigungspartner. Rund 160 Mitarbeitende arbeiten bereichsübergreifend zusammen – vom Laserschneiden über das Biegen bis zur Baugruppenmontage. Dabei stehen Zuverlässigkeit, höchste Qualitätsansprüche und eine persönliche Beratung im Mittelpunkt. Mit dem Ausbau der additiven Fertigung stellt GEMTEC sicher, dass Prototypen schnell und wirtschaftlich realisiert werden können.

Dieser Artikel beleuchtet die wichtigsten Verfahren und ihre Kombination: 3D‑Druck, Laserschneiden und CNC‑Bearbeitung. Er erklärt Vorteile, Grenzen, Materialien, normative Grundlagen und gibt konkrete Handlungsempfehlungen für die Projektplanung. Im abschließenden FAQ werden häufige Fragen von Interessenten beantwortet.

Grundlagen des Prototyping im Metallbau

Was bedeutet Prototyping?

Prototyping umfasst die Herstellung von Modellen, Mustern oder funktionellen Versuchsteilen als Vorstufe zur Serienfertigung. Ziel ist es, die Konstruktion, Passform und Funktion zu überprüfen, Fehler frühzeitig zu erkennen und Änderungen vorzunehmen, bevor teure Serienwerkzeuge produziert werden. Dabei unterscheidet man zwischen:

• Funktionsmustern – Diese dienen der Überprüfung von Form, Passung und Funktion. Bei GEMTEC entstehen maßgenaue Muster aus CAD‑Daten, um Design und Technik vor der Serienfertigung realitätsnah testen und optimieren zu können.
• Designprototypen – Sie werden für Präsentationen oder Kundenfreigaben genutzt und überzeugen durch hohe Detailtreue und ansprechende Oberflächen.
• Kleinserien – Eine effiziente additiven Fertigung mit stabilen Materialien ermöglicht kosteneffiziente Kleinserien für Vorserien, Sonderanfertigungen oder Ersatzteile.

Additive vs. subtraktive Verfahren

Prototypen können durch additive Fertigungsverfahren wie 3D‑Druck oder durch subtraktive Methoden wie CNC‑Fräsen und Laserschneiden hergestellt werden. Additive Verfahren bauen das Bauteil schichtweise auf und erlauben komplexe, innenliegende Strukturen, während subtraktive Verfahren Material abtragen, um die gewünschte Form zu erzeugen. Beim Laserschneiden wird Material mittels fokussiertem Licht getrennt – das ist eine Thermische Trennmethode. Im Vergleich zu CNC‑Fräsen entsteht beim Laser kein Werkzeugverschleiß, die Bearbeitung ist berührungslos und besonders präzise. Beide Technologien haben ihre Stärken und Grenzen, die im weiteren Verlauf erläutert werden.

Rapid Prototyping und Rapid Manufacturing

Der Begriff Rapid Prototyping beschreibt die schnelle Erstellung von Prototypen, oft mittels 3D‑Druck, um Entwicklungszeiten zu reduzieren. Rapid Manufacturing (oder Rapid Tooling) geht einen Schritt weiter und nutzt additive Verfahren für Kleinserien oder die Fertigung von Werkzeugeinsätzen. Beide Ansätze verkürzen den Entwicklungszyklus, verkleinern das Risiko und verringern Lagerbestände, indem Teile „just in time“ produziert werden.

3D‑Druck im Metallbau: Verfahren, Vorteile und Grenzen

Additive Fertigungstechnologien

Beim 3D‑Druck von Metall kommen verschiedene Prozesse zum Einsatz, die sich vor allem in der Energiequelle und dem Aufbau unterscheiden. Die wichtigsten Verfahren sind:

1. Selektives Laserschmelzen (SLM) / Laser Powder Bed Fusion (LPBF) – Ein Laser schmilzt Metallpulver schichtweise auf. Diese Technik erzeugt Bauteile mit hoher Festigkeit und Genauigkeit.
2. Direktes Metall‑Laser‑Sintern (DMLS) – Ähnlich wie SLM, allerdings wird das Pulver erhitzt, bis es sintert statt vollständig schmilzt. Dies reduziert den Energieverbrauch und eignet sich für viele Legierungen.
3. Elektronenstrahlschmelzen (EBM) – Ein Elektronenstrahl schmilzt Metallpulver im Vakuum. Das Verfahren ist schneller als SLM und minimiert interne Spannungen, benötigt aber teurere Anlagen und hohe Temperaturen.

Durch diese Technologien lassen sich komplexe Geometrien fertigen, die mit traditionellen Verfahren oft nicht möglich sind – etwa Mikrogitterstrukturen oder innenliegende Kühlkanäle. Sie ermöglichen Designinnovationen bei gleichzeitiger Gewichtsersparnis.

Vorteile der additiven Fertigung

• Konstruktionsflexibilität: Der 3D‑Metalldruck erlaubt die Gestaltung komplexer Geometrien wie Mikrogitter und bidirektionale Kanäle, die mit herkömmlichen Verfahren nicht realisierbar sind. Ingenieure können interne Strukturen und leichte Komponenten entwickeln, um Funktionen zu integrieren und das Gewicht zu senken.
• Schnelleres Prototyping: Anwender können zahlreiche Designvarianten einfach und kostengünstig ausprobieren, ohne kostspielige Werkzeuge anschaffen zu müssen. Das verkürzt die Markteinführungszeit und erleichtert das Testen von Funktionen.
• Materialeffizienz und Nachhaltigkeit: Beim 3D‑Druck wird nur das Material verwendet, das für das Teil benötigt wird – nahezu kein Ausschuss entsteht. Ungebrauchtes Pulver kann recycelt werden, was die Nachhaltigkeit fördert.
• Anpassungsfähigkeit: Additive Verfahren eignen sich für Branchen wie Luftfahrt, Medizintechnik oder Energietechnik, in denen individuell angepasste Bauteile benötigt werden. Die Produktion ist on demand möglich, sodass Lagerbestände reduziert werden können.
• Reduzierte Vorlaufzeiten: On‑Demand‑Fertigung minimiert den Lagerbedarf und beschleunigt Lieferfristen. Teile können innerhalb von Stunden oder Tagen produziert werden, wodurch Produktentwicklungszyklen verkürzt werden.

Anwendungen in der Praxis

3D‑Druck wird in der Metallindustrie vor allem für Prototypen, Kleinserien, Werkzeugeinsätze und Ersatzteile eingesetzt. Komplexe Geometrien lassen sich kosteneffektiv und schnell herstellen, wodurch die Produktentwicklung beschleunigt wird. Besonders vorteilhaft ist die Fertigung funktionsoptimierter Bauteile, bei denen im Betrieb Prozesse eingespart werden können; dadurch rechtfertigen sich möglicherweise höhere Herstellkosten.

Grenzen und Herausforderungen

Trotz vieler Vorteile ist der 3D‑Druck nicht für jede Anwendung geeignet. Wichtige Einschränkungen sind:

• Skalierbarkeit: Für die Massenproduktion ist der 3D‑Druck weniger geeignet. Die Kosten pro Teil bleiben höher als bei konventionellen Verfahren wie Spritzguss, bei denen Größenvorteile die Stückkosten senken.
• Produktionsgeschwindigkeit: Bei größeren Bauteilen oder komplexen Designs kann der schichtweise Aufbau lang dauern. Traditionelle Verfahren wie CNC‑Bearbeitung oder Gießen sind bei größeren Mengen schneller.
• Material‑ und Maschinenkosten: Hochwertige Metallpulver oder spezielle Polymere sind teuer; industrielle 3D‑Drucker erfordern hohe Investitionen.
• Materialbeschränkungen: Nicht alle Metalle oder Verbundwerkstoffe eignen sich für additive Verfahren; Hochleistungsmaterialien der Luftfahrt oder Automobilindustrie erfordern oft konventionelle Prozesse.
• Energieverbrauch: Laserbasierte Verfahren sind energieintensiv, was die Umweltbilanz verschlechtern kann.
• Oberflächenqualität und Genauigkeit: Additive Teile müssen häufig nachbearbeitet werden, um passgenaue Oberflächen und enge Toleranzen zu erzielen. In der Regel sind Nachbearbeitungsschritte wie CNC‑Fräsen oder Schleifen erforderlich.

Wirtschaftlichkeit und Einsatzgebiete

Die wirtschaftlichen Vorteile von Metall‑3D‑Druck liegen insbesondere in der Prototypen- und Kleinserienfertigung. Zeit ist oftmals wichtiger als die Kosten, wenn Konstruktionen rasch getestet werden müssen. Rosswag Engineering betont, dass bei Prototypen und Kleinserien schnelle Lieferzeiten und die werkzeuglose Fertigung die Hauptvorteile sind. Für Serienbauteile lohnt sich der 3D‑Druck vor allem dann, wenn sich durch funktionsoptimierte Geometrien nachfolgende Bearbeitungsschritte einsparen lassen, sodass trotz höherer Herstellungskosten Kostenvorteile im Betrieb entstehen.

Laserschneiden: Präzision für 2D‑Konturen

Funktionsweise und Einsatzgebiete

Beim Laserschneiden wird ein fokussierter Laserstrahl genutzt, um Metall durch Schmelzen oder Verdampfen zu trennen. Der Laserstrahl ist sehr fein, die Energie lässt sich präzise dosieren und die Wärmeeinflusszone bleibt gering. Dies ermöglicht filigrane Konturen, enge Toleranzen und saubere Schnittkanten. Laser eignen sich für Stahl, Edelstahl, Aluminium und Buntmetalle. GEMTEC setzt Laserschneiden ein, um Einzel- und Serienteile präzise herzustellen und bietet sowohl CO₂‑ als auch Faserlaser an.

Vorteile des Laserschneidens

Das österreichische Unternehmen Trotec listet mehrere Stärken des Laserschneidens auf:

• Kein Werkzeugverschleiß – Die Bearbeitung erfolgt kontaktlos; dadurch entstehen keine Werkzeugschnittstellen, was zu geringen laufenden Kosten und stabiler Prozessqualität führt.
• Kontaktloser Prozess – Es gibt keine komplizierte Fixierung, keine Verformung des Werkstücks und keinen Druck auf das Material.
• Universelles Werkzeug – Der Laser kann nahezu alle Geometrien mit minimalem Strahldurchmesser schneiden.
• Sauberer Prozess – Es entstehen keine Späne; Dämpfe werden direkt abgesaugt und gefiltert.
• Feine Details – Da keine mechanischen Kräfte auftreten, lassen sich feinste, reproduzierbare Details realisieren.
• Geringe Rüstzeiten – Es gibt keine Werkzeugwechsel und keine aufwendige Einrichtung.
• Kombination mit Print&Cut – Laser können für Anwendungen eingesetzt werden, bei denen zunächst gedruckt und anschließend geschnitten wird; ideal für Prototypen aus Verbundmaterialien.

Diese Vorteile führen zu hoher Produktivität, geringer Materialbelastung und exakt geschnittenen Bauteilen mit glatten Kanten. Laser eignen sich daher hervorragend für flache Teile, Gehäuse, Bleche und sichtbare Konturen.

Grenzen des Laserschneidens

Auch Laser haben Einschränkungen:

• Keine tiefen Taschen oder 3D‑Formen – Laser können nur 2D‑Konturen ausschneiden. Für tiefere Taschen und dreidimensionale Strukturen sind CNC‑Maschinen erforderlich.
• Keine Blindbohrungen oder Gewinde – Spezialkonturen wie Einpressmuttern, Blindlöcher und Gewinde lassen sich nur durch mechanische Bearbeitung fertigen.
• Materialstärke begrenzt – Bei dicken Werkstoffen (z. B. > 12 mm) wird der Laserstrahl diffus; die Schnittkante wird unsauber und der Wärmeeinfluss erhöht sich.
• Oberflächenveränderungen – Je nach Material kann es zu Verfärbungen der Schnittkante kommen, die eine Nachbearbeitung erfordern.
• Geräteeinsatz – Hochleistungslaser erfordern eine hohe Anschaffung und Leistungsaufnahme, lohnen sich aber durch den langfristigen Zeitvorteil.

Normen und Toleranzen beim Laserschneiden

Die Qualität der Schnittkanten wird durch die Norm ISO 9013 definiert. Sie unterscheidet mehrere Toleranzbereiche. Bereich 1 (oberste Qualitätsanforderung) erzielt Rauheitswerte von Ra ≤ 3 µm bei minimalen Abweichungen; Bereich 2 erlaubt Rz5 ≤ 6 µm und leichte Gratbildung. Bereiche 3 und 4 gelten für grobe Schnitte. Darüber hinaus existieren zwei Genauigkeitsklassen: Klasse 1 für hochqualitative Prozesse (Laser) und Klasse 2 für grobere Verfahren (Plasma, Autogen). Bei Laserschnitten sind daher enge Toleranzen erreichbar; die Norm schreibt, wie groß Abweichungen je nach Materialdicke sein dürfen. Für Blechstärken bis 3 mm gelten beispielsweise ±0,075 mm bis ±0,1 mm; für 10–15 mm ±0,3 mm bis ±0,45 mm.

CNC‑Bearbeitung: Präzision in der dritten Dimension

Fräsen, Drehen und Bohren

Bei der CNC‑Bearbeitung wird Material mithilfe rotierender Werkzeuge abgetragen. Bei der CNC‑Fräsmaschine fährt das Werkzeug in drei Achsen (X, Y, Z), um komplexe Geometrien, Taschen und Vertiefungen zu erzeugen. CNC‑Drehmaschinen fertigen rotationssymmetrische Teile, und CNC‑Bohrwerke ergänzen spezielle Bohr- und Ausdrehungen. Während Laserschneiden flächig arbeitet, beherrscht die CNC Bearbeitung alle drei Dimensionen und erzeugt exakte Tiefen, Konturen und Passflächen.

Stärken der CNC‑Bearbeitung

Die Vorteile der CNC‑Fräs- und Drehtechnik lassen sich wie folgt zusammenfassen:

• Flexible Kantengestaltung – Unterschiedliche Werkzeuge ermöglichen das Fräsen von Nutungen, Fasen, Bohrungen und Gewinden.
• Vielfältige Maschinentypen – Es gibt eine große Auswahl an Maschinen mit verschiedenen Leistungsstufen, Achszahlen und Bearbeitungsvolumina.
• 3D‑Bearbeitung – CNC‑Maschinen beherrschen dreidimensionale Taschen, Volumen und Freiformflächen, während Laser nur 2D‑Schnitte ausführen.
• Reproduzierbare Genauigkeit – Moderne Steuerungen und Messtechnik ermöglichen sehr enge Toleranzen, etwa ±0,02 mm bis ±0,05 mm bei Aluminiumfrästeilen. Für funktionsrelevante Maße sind sogar ±0,01 mm möglich, während unkritische Bereiche nach ISO 2768 m toleriert werden (±0,3 mm für 30–120 mm Nennmaß).
• Gute Oberflächenqualität – Durch geeignete Schnittparameter, Werkzeuggeometrien und Kühlmittel werden glatte Oberflächen und definierte Rauheitswerte erreicht.

Grenzen der CNC‑Bearbeitung

Wie beim Laserschneiden gibt es auch bei der CNC‑Bearbeitung Einschränkungen:

• Tool‑Wear und Materialstress – Werkzeuge verschleißen und müssen regelmäßig gewechselt werden, was zu Schwankungen in der Prozessqualität führt. Mechanische Belastungen (Vibrationen, Hitze) können zu Spannungen im Werkstück führen.
• Größere Schnittbreiten und Späne – Fräsen erzeugt Späne und erfordert eine aufwändige Reinigung.
• Zeitaufwendige Rüst- und Spannvorgänge – Das Werkstück muss fixiert, eingespannt und vermessen werden; dies erhöht die Nebenzeiten.
• Eingeschränkte 2D‑Präzision – Obwohl CNC‑Maschinen hochpräzise sind, hinterlässt die runde Werkzeuggeometrie immer einen Radius in Innenecken. Ein Laser kann hingegen filigrane 2D‑Konturen mit scharfen Innenradien erzeugen.
• Materialabtrag – Als subtraktives Verfahren verschwendet die CNC Bearbeitung mehr Material als additive Prozesse und erzeugt Abfall.

Normen und Toleranzen bei CNC‑Bearbeitung

Die Norm ISO 2768 definiert allgemeine Toleranzen, wenn diese nicht ausdrücklich auf der Zeichnung angegeben sind. In der Toleranzklasse m (mittel) gelten für lineare Maße bis 3 mm ±0,10 mm, von 6–30 mm ±0,20 mm, von 30–120 mm ±0,30 mm und von 120–400 mm ±0,50 mm. Für Geradheit und Ebenheit definiert ISO 2768‑2 die Klassen H, K und L mit entsprechenden Grenzwerten. Bei Präzisionsbearbeitung können engere Toleranzen gefordert werden; diese sollten im Projekt klar definiert sein.

Laser vs. CNC: Wann ist welches Verfahren sinnvoll?

Die Wahl zwischen Laserschneiden und CNC‑Bearbeitung hängt von mehreren Faktoren ab:

2D‑Präzision vs. 3D‑Geometrie

Laser sind unschlagbar, wenn es um 2D‑Konturen mit feinen Details geht. Der Strahl erzielt ein hochpräzises, scharfkantiges Ergebnis mit minimaler Wärmeeinflusszone. CNC‑Maschinen können hingegen komplexe 3D‑Taschen und tiefe Geometrien bearbeiten. Für Prototypen mit flachen Konturen oder dekorativen Elementen empfiehlt sich daher der Laser; für technische Teile mit Montageflächen und Bohrungen sollte ein CNC‑Fräsvorgang eingeplant werden.

Setup und Produktionsgeschwindigkeit

Laser benötigen kaum Rüstzeiten: Das Blech wird eingelegt, der Deckel geschlossen, und der Schnitt startet. Durch die berührungslose Bearbeitung entfallen Spannvorrichtungen. CNC‑Maschinen erfordern hingegen das Einspannen, Ausrichten und Vermessen; dies kann die Vorbereitungszeit deutlich verlängern. In der Produktion kleiner Losgrößen mit vielfältigen Geometrien ist der Laser deshalb oft schneller. Bei größeren Stückzahlen oder dickeren Materialien verliert der Laser an Geschwindigkeit; die CNC behält konstantere Schnittqualitäten auch in der Tiefe.

Oberflächen und Nachbearbeitung

Laser schneiden glatte und saubere Kanten ohne mechanischen Grat. Allerdings können je nach Material Verfärbungen auftreten, die abgeschliffen werden müssen. CNC‑Bearbeitung erzeugt eine gefräste Oberfläche, die bei optisch anspruchsvollen Teilen poliert oder geschliffen werden muss. Wenn ästhetische Oberflächen im Vordergrund stehen und keine 3D‑Formen erforderlich sind, ist der Laser vorteilhaft. Für Bauteile mit funktionellen Passflächen ist die mechanische Bearbeitung nach wie vor unverzichtbar.

Materialstärke und Energieeffizienz

Laserschneiden eignet sich besonders für dünne bis mittlere Materialstärken (bis etwa 12 mm). Ab einer bestimmten Dicke wird der Laserstrahl diffundiert, die Schnittqualität verschlechtert sich, und der Energieaufwand steigt. CNC‑Bearbeitung ist in der Lage, dicke Werkstücke mit konstantem Querschnitt und vertikalen Schnittwänden zu bearbeiten. Bei dicken Platten oder volumetrischen Teilen ist die CNC deshalb das Mittel der Wahl.

Kosten

Die Anschaffungskosten für Hochleistungslaser sind höher als für einfache CNC‑Fräsmaschinen. Dafür entfallen Werkzeugwechsel und Rüstzeiten, was die Kosten im laufenden Betrieb reduziert. CNC‑Maschinen benötigen regelmässige Wartung und Werkzeugwechsel. Die Wahl hängt vom geplanten Teileumfang, der Losgröße und dem Budget ab. Oft ist eine Kombination sinnvoll, um die jeweiligen Stärken zu nutzen.

3D‑Druck vs. CNC & Laser: Integration und Kombination

Für viele Projekte muss zwischen additiver und subtraktiver Fertigung nicht entschieden werden – oft ist die Kombination entscheidend. Ein typischer Workflow im Prototyping kann so aussehen:

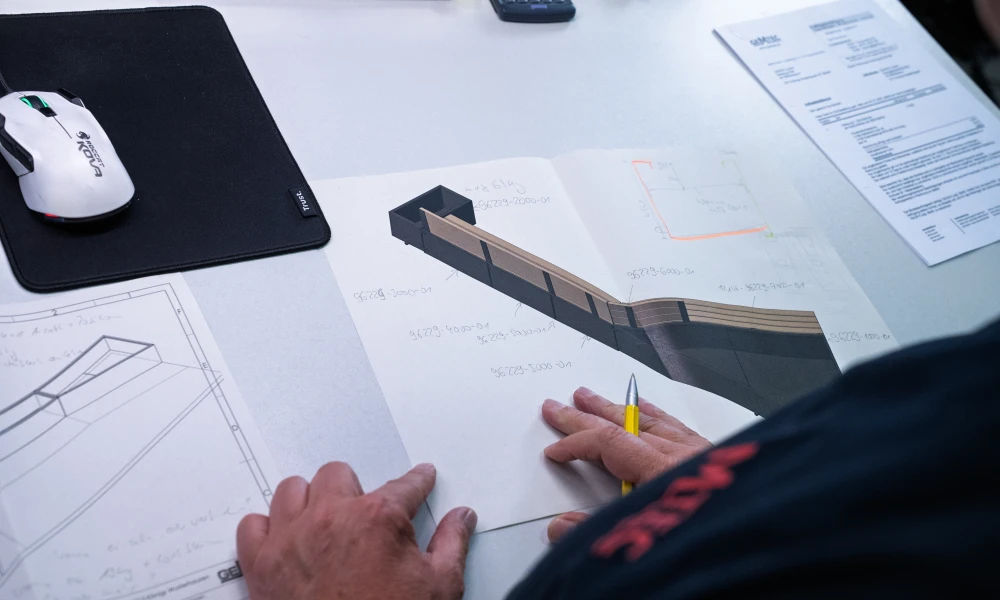

1. Design & Simulation – Konstrukteure entwickeln ein 3D‑Modell im CAD und führen Simulationen durch (z. B. FEM). Daraus ergibt sich, ob das Bauteil additiv, subtraktiv oder hybrid hergestellt werden sollte.
2. Additive Fertigung des Rohkörpers – Komplexe Strukturen und interne Kanäle werden im 3D‑Druck hergestellt. Dadurch lässt sich Material sparen und die Funktionsintegration erhöhen.
3. Mechanische Nachbearbeitung – Anschließend wird der Rohkörper mechanisch bearbeitet: Bohren, Fräsen, Gewindeschneiden, Planen und Schleifen sorgen für präzise Passflächen und definierte Toleranzen.
4. Laserschneiden für Flachteile – Parallel können Blechteile mittels Laserschneiden vorbereitet werden, die später mit dem additiv gefertigten Bauteil montiert werden.
5. Oberflächenveredelung – Beschichtungen (z. B. Pulverbeschichten) verbessern das Erscheinungsbild und den Korrosionsschutz.
6. Montage – Alle Komponenten werden zu einer Baugruppe montiert. Für Prototypen reicht oft eine einfache Montage; für Vorserien muss die Fertigung wiederholbar sein.

Diese Kombination aus 3D‑Druck, Laser und CNC vereint die Flexibilität des additiven Designs, die Präzision des Fräsens und die Geschwindigkeit des Lasers. Zudem lassen sich die Vorteile von Lean Production – kurze Durchlaufzeiten, minimaler Materialverbrauch, hohe Qualitätsstandards – in den Prototyping‑Prozess integrieren.

Lean Production im Kontext des Prototypings

Lean Production zielt auf die Vermeidung von Verschwendung und die kontinuierliche Verbesserung von Prozessen. Die Lexware‑Publikation listet die wesentlichen Prinzipien: Kundennutzen definieren, Wertstrom analysieren, Fluss erzeugen, Pull‑Prinzip und kontinuierliche Verbesserung. Insbesondere die Reduzierung von Beständen, die Just‑in‑Time‑Produktion und eine Null-Fehler‑Philosophie spielen auch beim Prototyping eine wichtige Rolle. Bei Prototypen besteht die Verschwendung häufig aus langen Wartezeiten und unnötigen Korrekturen. Lean‑Methoden wie Kanban, Poka Yoke (Fehlervermeidung durch einfache Vorrichtungen) und One Piece Flow tragen dazu bei, dass jedes Teil wertschöpfend produziert wird.

Verschwendungsarten im Prototyping

Die acht Verschwendungsarten nach Lean – Überproduktion, Bestände, Transport, Wartezeiten, unnötige Prozesse, unnötige Bewegungen, Fehler und ungenutztes Potenzial – treten auch beim Prototyping auf. Zum Beispiel entstehen lange Wartezeiten, wenn externe Partner langsam liefern, oder Fehler, wenn Prototypen ohne klare Spezifikationen hergestellt werden. Durch eine enge Zusammenarbeit mit einem integrativen Fertigungsdienstleister wie GEMTEC lassen sich diese Verschwendungen reduzieren.

Outsourcing oder In‑House? – Make‑or‑Buy im Prototyping

Unternehmen stehen vor der Entscheidung, ob sie Prototypen selbst herstellen oder an einen spezialisierten Dienstleister vergeben sollen. Die Wahl hängt von Faktoren wie Investitionskosten, Fachwissen, Flexibilität und Produktionsumfang ab.

Hohe Fertigungstiefe: Unabhängigkeit und Kontrolle

Eine hohe Fertigungstiefe – das heißt, viele Prozesse werden intern abgedeckt – bietet Vorteile wie Qualitätssicherung, Flexibilität und Unabhängigkeit. Laut Futronika bedeutet eine hohe Fertigungstiefe, dass Unternehmen auf alle Schritte von der CNC‑Bearbeitung bis zur Baugruppenmontage zurückgreifen können und so unabhängig von Zulieferern bleiben. Dies ermöglicht eine bessere Terminplanung und schnelle Reaktion auf Änderungen. Zudem bleibt das technische Know‑how im Haus, was die Innovationsfähigkeit stärkt.

Nachteilig sind die höheren Fixkosten und der organisatorische Aufwand, der mit eigenen Maschinen und Personal verbunden ist. Eine hohe Fertigungstiefe erfordert Investitionen in Maschinen, Software, Wartung und qualifizierte Mitarbeitende.

Outsourcing an spezialisierte Partner

Eine geringe Fertigungstiefe bedeutet die Auslagerung bestimmter Prozesse. Futronika weist darauf hin, dass das Outsourcing an Spezialisten Kostenvorteile bringt, da externe Dienstleister moderne Maschinen effizient auslasten und in neue Technologien investieren. Zudem können Unternehmen sich auf ihre Kernkompetenzen konzentrieren. Der Nachteil: Abhängigkeit von externen Partnern, geringere Kontrolle über Qualität und Liefertermine.

Der Maschinenbauer Modl betont, dass das Outsourcing vor allem für kleine und mittlere Unternehmen vorteilhaft ist, die hohe Fixkosten und komplexe Lieferketten vermeiden wollen. Ein Full‑Service‑Partner, der mechanische Fertigung, elektrische Verdrahtung und Montage unter einem Dach anbietet, liefert optimierte Prozesse und sichert den Workflow. Outsourcing ermöglicht flexible Kapazitäten und erlaubt Unternehmen, sich auf Forschung, Entwicklung und Vertrieb zu konzentrieren.

Wann Outsourcing sinnvoll ist

Die DDM‑Publikation nennt Szenarien, in denen Outsourcing besonders lohnt: bei hohen Stückzahlen, saisonaler Produktion, spezialisierten Prozessen, kapitalintensiven Aufgaben oder wenn interne Ressourcen begrenzt sind. Vorteile sind Kosteneinsparungen bei Personal und Maschinen, Zugang zu spezialisierter Expertise und flexiblere Kapazitäten. Risiken liegen in der Qualitätssicherung, Kommunikationsproblemen und der Abhängigkeit vom Lieferanten.

Das Beste aus beiden Welten: Kooperation mit GEMTEC

GEMTEC vereint additive und subtraktive Fertigungsverfahren, Montage und Logistik. Dadurch profitieren Kunden von einer hohen Fertigungstiefe ohne die eigenen Fixkosten. Die 3D‑Druck‑Abteilung fertigt Prototypen schnell und präzise, das Laserschneiden schneidet passgenaue Blechteile, und die CNC‑Bearbeitung sorgt für präzise Passflächen. Baugruppenmontage, Oberflächenveredelung und Konstruktion ermöglichen Komplettlösungen aus einer Hand. Durch einen festen Ansprechpartner und kurze Kommunikationswege sparen Kunden Zeit, vermeiden Fehlerquellen und profitieren von einer lückenlosen Qualitätssicherung.

Projektplanung: Von der Idee zum fertigen Prototypen

Damit ein Prototyp den gewünschten Zweck erfüllt, ist eine strukturierte Planung unerlässlich. Im Folgenden eine Schritt‑für‑Schritt‑Checkliste:

1. Anforderungsdefinition – Legen Sie fest, welchen Zweck der Prototyp erfüllt: Formstudie, Funktionstest oder Vorserie? Welche Materialien und Toleranzen sind erforderlich? Halten Sie Normen wie ISO 2768 und ISO 9013 fest.
2. Materialauswahl – Aluminium, Edelstahl, Titan oder Kunststoffe? Berücksichtigen Sie Festigkeit, Gewicht, Korrosionsbeständigkeit und Verfügbarkeit. Je nach Anwendung kann eine Kombination sinnvoll sein.
3. Verfahrensauswahl – Wählen Sie, ob additive (3D‑Druck) oder subtraktive Verfahren (Laser, CNC) oder eine Kombination verwendet wird. Prüfen Sie die Vor- und Nachteile für Ihr Projekt.
4. Konstruktionsprinzipien beachten – Nutzen Sie Selbstpositionierungselemente, definieren Sie die Montagefolge und setzen Sie funktionale Toleranzen. Konstruktive Fehler lassen sich in dieser Phase am kostengünstigsten korrigieren.
5. Simulation und Prototyping – Führen Sie digitale Simulationen durch; fertigen Sie anschließend Prototypen in 3D‑Druck und prüfen Sie Passform und Funktion.
6. Mechanische Nachbearbeitung – Bearbeiten Sie additiv gefertigte Teile mechanisch, um Passflächen und Gewinde zu erzeugen. Verwenden Sie Laserschneiden für Blechteile.
7. Validierung und Test – Prüfen Sie die Prototypen im realen Einsatz. Führen Sie Maß‑ und Funktionsprüfungen durch und dokumentieren Sie die Ergebnisse.
8. Iteration – Optimieren Sie das Design basierend auf den Tests. Dank Rapid Prototyping können Änderungen schnell umgesetzt werden.
9. Überführung in die Serie – Wenn das Design freigegeben ist, können Sie die Serienproduktion planen und die Fertigungstiefe definieren (In‑House oder Outsourcing). Beachten Sie, dass Serienfertigung andere Toleranzen und Prozessanpassungen erfordert.

Durch einen solchen Plan lassen sich zeitliche Verzögerungen und Kostenexplosionen vermeiden. Er stellt sicher, dass das Team frühzeitig potenzielle Probleme identifiziert und mithilfe der geeigneten Technologie löst.

Typische Fehler und deren Vermeidung

Auch beim Prototyping treten häufige Fehler auf – sowohl in der Konstruktion als auch in der Fertigung. Nachfolgend sind typische Problemfelder mit Hinweisen zur Prävention aufgeführt:

Fehler beim 3D‑Druck

• Verzug und Warping – Unsachgemäße Temperaturführung, unzureichende Plattformadhäsion oder falsches Schichtdesign können zu Verzug führen. Verwenden Sie beheizte Bauplattformen, Optimieren Sie die Stützstrukturen und berücksichtigen Sie Kühlzeiten.
• Porosität und innere Fehler – Fehlerhafte Parametereinstellung (Laserleistung, Belichtungszeit) verursachen Lunker oder Hohlräume. Kalibrieren Sie Ihre Parameter, überwachen Sie den Prozess und wählen Sie geeignetes Pulver.
• Oberflächenrauheit – Additive Bauteile weisen häufig raue Oberflächen auf, insbesondere bei schrägen Flächen. Berücksichtigen Sie die Bauteilorientierung und planen Sie CNC‑Nachbearbeitung ein.
• Schichttrennung – Unzureichende Verschmelzung zwischen Schichten kann zu Delamination führen. Passen Sie die Schichtstärke an und kontrollieren Sie die Energieeinträge.

Fehler beim Laserschneiden

• Grate und Rauheit – Falsche Fokusposition oder unpassende Geschwindigkeit führen zu Graten. Optimieren Sie Laserparameter und verwenden Sie geeignete Assistenzgase.
• Verzug – Bei dicken Blechen kann Wärmeeinfluss zu Verzug führen. Planen Sie genügend Abstand zwischen den Schnitten und nutzen Sie geeignete Fixierungen.
• Oxidschichten – Bei Laserschneiden von Baustahl entstehen Oxidschichten an der Schnittkante. Wählen Sie Schutzgase wie Stickstoff, um Oxidation zu minimieren.

Fehler bei CNC‑Bearbeitung

• Werkzeugbruch – Überlastete Werkzeuge oder falsche Schnittdaten führen zu Bruch. Setzen Sie geeignete Schnittwerte und verwenden Sie hochwertige Werkzeuge.
• Vibrationen und Schwingungen – Sie verursachen Maßabweichungen und Rauheit. Nutzen Sie stabile Spannmittel und wählen Sie ruhige Schnittstrategien.
• Gratbildung und schlechte Kanten – Falsche Schnittparameter oder stumpfe Werkzeuge erzeugen Grat. Optimieren Sie die Geschwindigkeit, verwenden Sie passende Fräsergeometrien und entgraten Sie nach.

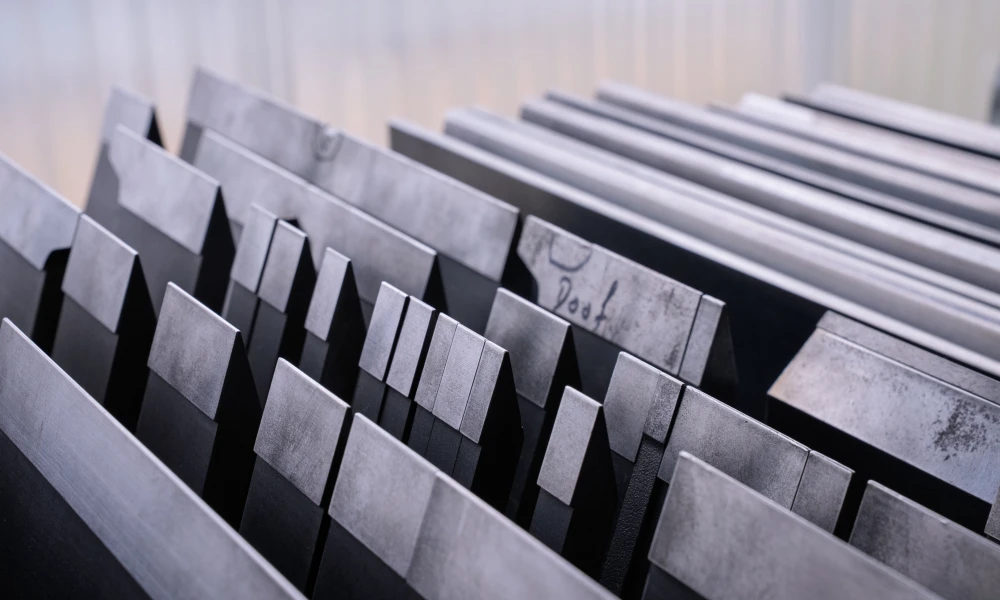

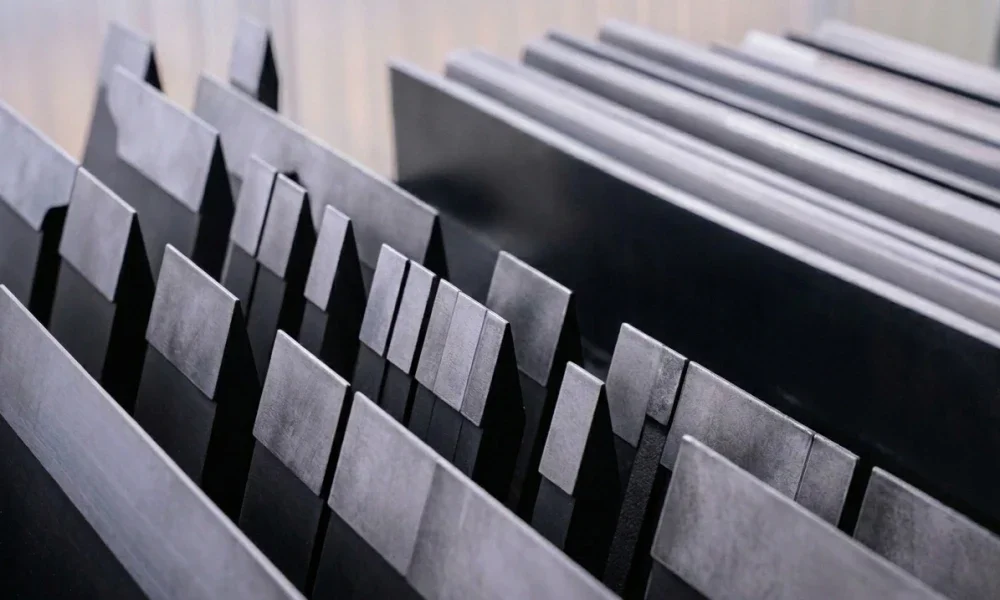

Physikalische Grundlagen: K‑Faktor und Biegezulagen

Auch beim Prototyping wird oft gebogen oder gekantet, z. B. bei Blechen. Beim Biegen treten Zugspannungen an der Außenseite und Druckspannungen an der Innenseite auf. Dazwischen liegt die neutrale Achse, die ihre Länge behält. Der K‑Faktor beschreibt den Abstand dieser Achse zur Innenseite des Materials, relativ zur Materialdicke. Er liegt meist zwischen 0,33 und 0,50; bei einem K‑Faktor von 0,50 liegt die neutrale Achse exakt in der Mitte, bei 0,33 liegt sie näher an der Innenseite. Die Länge einer gebogenen Lasche berechnet sich mit der Biegezulage:

BA=θ×(R+K×t)BA = \theta \times (R + K \times t)BA=θ×(R+K×t)

wobei θ\thetaθ der Biegewinkel (in Radiant), RRR der Innenradius, ttt die Materialdicke und KKK der K‑Faktor ist. Konstrukteure sollten den K‑Faktor bei der Berechnung von Zuschnittlängen berücksichtigen, um maßhaltige Biegeteile herzustellen.

Normen und Standards für Prototypen

ISO 2768 – Allgemeine Toleranzen

Die Norm ISO 2768 definiert allgemeine Toleranzen für lineare und Winkelmaße. Für die Toleranzklasse m (mittel) gelten ±0,10 mm für Maße bis 3 mm, ±0,20 mm für 6–30 mm, ±0,30 mm für 30–120 mm und ±0,50 mm für 120–400 mm. Diese Werte bieten einen guten Anhaltspunkt, wenn in Zeichnungen keine speziellen Toleranzen angegeben sind. Für hochpräzise Prototypen sollten engere Toleranzen vereinbart werden und ein detaillierter Prüfplan erstellt werden.

ISO 9013 – Qualität von thermischen Zuschnitten

ISO 9013 legt Qualitätsklassen und Toleranzen für thermische Schneidverfahren wie Laser fest. Für Bleche bis 3 mm gelten Toleranzen von ±0,075 mm bis ±0,1 mm; bei 10–15 mm liegen sie bei ±0,3 mm bis ±0,45 mm. Die Norm definiert auch Rauheitswerte und die Rechtwinkligkeit der Schnittkante. Konstrukteure sollten die gewünschte Qualität im Auftrag spezifizieren, um Missverständnisse zu vermeiden.

DIN 2303 und ISO 3834 – Schweiß- und Qualitätsanforderungen

Wenn Prototypen geschweißt werden müssen, gelten Normen wie DIN 2303 für sicherheitsrelevante Schweißarbeiten und ISO 3834 für qualitätsrelevante Schmelzschweißprozesse. Diese Normen legen Qualifikationen des Personals, Prüfverfahren und Dokumentationspflichten fest. Auch wenn sie oft erst in der Serienfertigung relevant werden, ist es sinnvoll, bereits im Prototyping die Anforderungen zu berücksichtigen.

Nachhaltigkeit und Wirtschaftlichkeit im Prototyping

Neben der technischen Realisierung spielt Nachhaltigkeit eine immer größere Rolle. Additive Fertigungsverfahren gelten als ressourcenschonend, weil sie nur das notwendige Material verbrauchen und Abfall minimieren. Gleichzeitig können laserbasierte Verfahren einen hohen Energieverbrauch aufweisen. Bei subtraktiven Verfahren fällt zwar mehr Abfall an, aber sie sind oft energieeffizienter bei großen Stückzahlen.

Die Wirtschaftlichkeit hängt von der Stückzahl, dem Material und der Komplexität ab. Für Prototypen und Kleinserien ist der 3D‑Druck oft günstiger, da Werkzeugkosten entfallen und Änderungen schnell umgesetzt werden können. Bei größeren Serien sinken die Stückkosten durch CNC‑Bearbeitung oder Gießen, weil die Maschinen schneller und beständiger produzieren. Ein hybrider Ansatz, der additive Fertigung zur Herstellung komplexer Rohlinge und CNC‑Bearbeitung für Präzisionsflächen nutzt, kombiniert die Stärken beider Welten.

Rapid Prototyping bei GEMTEC

GEMTEC bietet einen durchgängigen Prototyping‑Service. Ein Kunde aus der Medizintechnik beauftragte die Entwicklung eines Gehäuses für ein Diagnostikgerät. Die Anforderungen: geringe Wandstärke, integrierte Kühlkanäle, präzise Passflächen für Elektronikkomponenten und kurze Entwicklungszeit. Das Projekt wurde folgendermaßen umgesetzt:

1. CAD‑Design und Simulation – Das Konstruktionsteam entwickelte einen 3D‑Entwurf und simulierte die Wärmeverteilung.
2. 3D‑Druck des Rohkörpers – Mit SLM wurde das Gehäuse gedruckt, wodurch die integrierten Kanäle und das geringe Gewicht realisiert werden konnten.
3. CNC‑Bearbeitung der Passflächen – Nach dem 3D‑Druck wurden die Flächen für die Elektronikaufnahme gefräst, Gewinde geschnitten und die Dichtflächen geplant.
4. Laserschneiden der Abdeckungen – Bleche aus Edelstahl wurden per Laser geschnitten und passgenau montiert.
5. Oberflächenveredelung – Abschließend wurden die Teile poliert und beschichtet, um eine hygienische Oberfläche zu gewährleisten.
6. Test und Optimierung – Der Prototyp wurde im Labor getestet, die Kühlleistung validiert und das Design nach Bedarf angepasst.

Durch diese integrierte Fertigung gelang es, den Prototyp innerhalb weniger Wochen zu entwickeln, zu testen und zu optimieren. Die Kommunikation mit einem festen Ansprechpartner bei GEMTEC und die bereichsübergreifende Zusammenarbeit trugen entscheidend zum Erfolg bei.

Kombinieren für den Erfolg

Prototyping ist der Motor des Fortschritts im Metallbau. Die Kombination aus 3D‑Druck, Laserschneiden und CNC‑Bearbeitung eröffnet völlig neue Möglichkeiten: komplexe Geometrien, schnelle Änderbarkeit, hohe Präzision und reduzierte Time‑to‑Market. Additive Verfahren glänzen durch Designfreiheit und Ressourceneffizienz, während Laser und CNC durch Präzision, Oberflächenqualität und Materialvielfalt überzeugen.

Dank Lean‑Production‑Prinzipien und durchdachter Prozessplanung lassen sich Prototypen effizient herstellen und in die Serienfertigung überführen. Unternehmen müssen abwägen, welche Fertigungstiefe sie wählen – eigene Produktion oder Outsourcing. Ein kompetenter Partner wie GEMTEC bietet die gesamte Prozesskette aus einer Hand und ermöglicht flexible Lösungen. Die enge Verzahnung von Konstruktion, Fertigung und Montage, der Einsatz modernster Technologie und die gelebten Werte Verlässlichkeit, Qualität und Persönlichkeit machen GEMTEC zu einem idealen Partner für Prototypen und kleine Serien.

Weiterführende Bereiche auf der Website

• Laserschneiden – Präzises Schneiden von Blechen aus Stahl, Edelstahl, Aluminium und Buntmetallen.
• CNC‑Biegen & Abkanten – Exaktes Biegen für Einzel- und Serienfertigung.
• Schweißen – Hochwertige Schweißarbeiten für dauerhafte Verbindungen.

FAQ – Häufig gestellte Fragen zu Prototyping und 3D‑Druck im Metallbau

1. Wo finde ich einen Partner für Prototyping und 3D‑Druck im Raum Berlin‑Brandenburg?

In der Region Berlin‑Brandenburg bietet die GEMTEC GmbH in Königs Wusterhausen einen umfassenden Prototyping‑Service. Das Unternehmen fertigt funktionale Prototypen, Designmuster und Kleinserien aus einer Hand. Dank bereichsübergreifender Zusammenarbeit gibt es einen festen Ansprechpartner und kurze Kommunikationswege, wodurch Projekte schnell umgesetzt werden. Eine Anfrage können Sie per Telefon oder E‑Mail stellen; die Kontaktdaten finden Sie auf der GEMTEC‑Website.

2. Wie kann ich entscheiden, ob 3D‑Druck oder CNC‑Bearbeitung für meinen Prototyp besser ist?

Die Wahl des Verfahrens hängt von Form, Größe und Zweck des Bauteils ab. 3D‑Druck eignet sich für komplexe Formen, interne Kanäle und schnelle Designänderungen. CNC‑Bearbeitung ist ideal für präzise Passflächen, tiefe Taschen und stabile Materialien. Bei 2D‑Konturen mit hohen Ansprüchen an die Kantenqualität ist das Laserschneiden die beste Wahl. Häufig empfiehlt sich eine Kombination: Additive Fertigung für das Rohteil, mechanische Bearbeitung für Passflächen, Laser für Blechteile.

3. Welche Vorteile bietet der 3D‑Druck gegenüber herkömmlicher Fertigung für Prototypen?

3D‑Druck ermöglicht Designfreiheit, schnelle Iterationen und die Fertigung ohne teure Werkzeuge. Teile können mit geringen Materialverlusten hergestellt werden. Prototypen und Kleinserien profitieren von kurzen Lieferzeiten und kosteneffizienter Herstellung, da keine Formen benötigt werden. Zudem erlaubt 3D‑Druck die Integration von Funktionen wie Kühlkanälen, was bei konventionellen Verfahren nur mit größerem Aufwand möglich wäre.

4. Wie läuft der Prototyping‑Prozess ab, wenn ich ein Projekt in Auftrag gebe?

Nach der Anforderungsdefinition und Materialauswahl wird ein CAD‑Modell erstellt und geprüft. Anschließend fertigt der Dienstleister das Bauteil im 3D‑Druck, Laser oder CNC und bearbeitet es bei Bedarf nach. Es folgen Maß‑ und Funktionsprüfungen; auf Grundlage der Ergebnisse werden Änderungen vorgenommen. Ein fester Ansprechpartner begleitet Sie durch alle Phasen – von der Konstruktion bis zur Montage.

5. Wie kann ich Lean‑Prinzipien im Prototyping anwenden?

Setzen Sie auf eine klare Kommunikation, reduzieren Sie Wartezeiten und vermeiden Sie Überproduktion. Nutzen Sie Rapid Prototyping, um Designfehler frühzeitig zu erkennen, und organisieren Sie die Arbeit nach dem Pull‑Prinzip, sodass nur auf Bestellung gefertigt wird. Nutzen Sie Methoden wie Kanban für die Visualisierung des Arbeitsflusses und Poka Yoke, um Fehler zu vermeiden. Die Zusammenarbeit mit einem Partner, der alle Prozesse unter einem Dach anbietet, erleichtert die Umsetzung dieser Prinzipien.
