Diese Location hat einen Aufzug mit Durchblick

Diese Location hat einen Aufzug mit Durchblick

The Creamery in Castle Cary, Somerset, ist kein gewöhnlicher Einbauort. Das historische Gebäude liegt direkt am Bahnhof, verbindet Gastronomie mit Eisenbahnflair und erzählt zugleich ein Stück regionaler Industriegeschichte. Genau in dieses Umfeld wurde eine moderne Lösung für Aufzugstechnik integriert: ein transparenter Personenaufzug, der nicht versteckt, sondern bewusst sichtbar bleibt.

Der Anspruch des Projekts war entsprechend hoch. Die neue Aufzugslösung sollte barrierefreien Zugang ermöglichen, sich in die bestehende Architektur einfügen und zugleich die besondere Atmosphäre der Location erhalten. Wo andere Anlagen technische Komponenten hinter geschlossenen Verkleidungen verbergen, wurde hier mit Glas, Licht und klaren Linien gearbeitet.

Damit wurde die Konstruktion zur sichtbaren Schnittstelle zwischen Vergangenheit und Gegenwart. Der Aufzug musste zuverlässig funktionieren, sicher geführt werden und gleichzeitig optisch zurückhaltend bleiben. Genau daraus entstand die zentrale technische Herausforderung: Jede sichtbare Verbindung, jede Kante und jedes Maß musste stimmen.

Für die Referenz „Diese Location hat einen Aufzug mit Durchblick“ standen deshalb nicht nur einzelne Bauteile im Mittelpunkt. Entscheidend war das Zusammenspiel aus Gestaltung, Fertigung, Montagefähigkeit und technischer Abstimmung. Die Metall Sonderanfertigung im Umfeld der Anlage musste sich präzise in Glas, Baukörper und mechanische Aufzugstechnik einfügen.

Projektdaten im Überblick:

• Projekt: Diese Location hat einen Aufzug mit Durchblick.
• Anwendung: Transparente Aufzugstechnik in einem historischen Gebäude.
• Standort: The Creamery, Station Wharf, Castle Cary, Somerset, BA7 7PE.
• Projektjahr / Baujahr: 2021.
• Größe nach Projektangabe: 3.400 x 1.500 x 1.500 mm.
• Besonderheit: Sichtbare Konstruktion mit hohen Anforderungen an Maßhaltigkeit, Oberflächenqualität und dezente Befestigung.

Der Projektbericht zeigt, wie aus architektonischem Anspruch, technischen Vorgaben und fertigungsgerechter Planung eine Lösung entstand, die im Alltag funktioniert — und dabei den Blick freigibt.

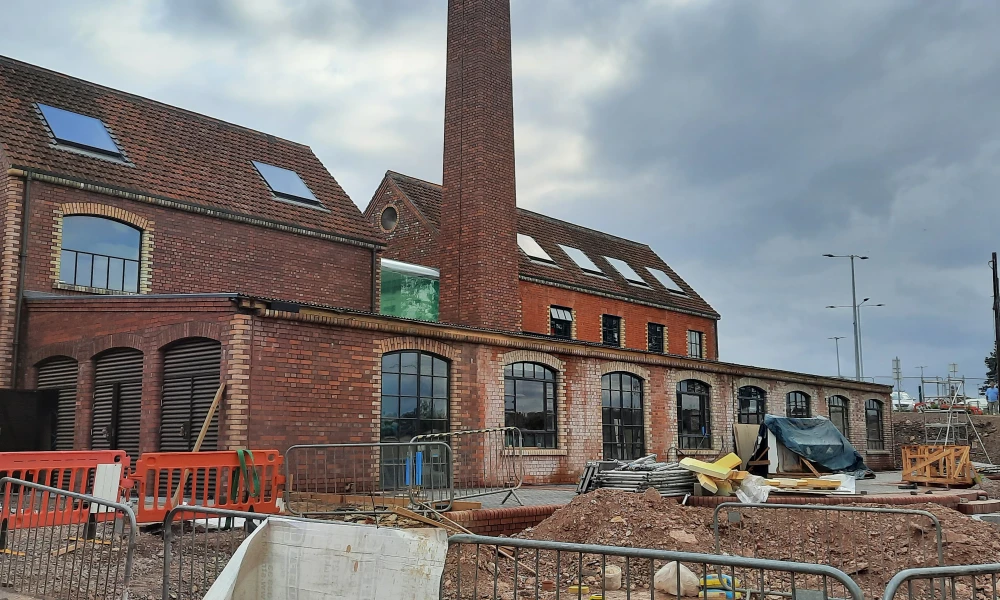

Historisches Gebäude, moderne Nutzung, neue Anforderungen

The Creamery ist eng mit dem Bahnhof Castle Cary verbunden. Der Ort steht für Ankommen, Weiterreisen, kurze Aufenthalte und bewusstes Verweilen. Heute wird das Gebäude als Restaurant, Café, Shop und Working Creamery genutzt. Damit treffen sehr unterschiedliche Nutzergruppen aufeinander: Reisende, Besucher, Gäste, Mitarbeitende, Lieferanten und Menschen mit eingeschränkter Mobilität.

Diese Nutzung stellte klare Anforderungen an die Aufzugstechnik. Der Zugang musste komfortabel, sicher und dauerhaft belastbar sein. Gleichzeitig durfte die neue technische Anlage den Charakter des Gebäudes nicht überdecken. Das Ziel war keine rein funktionale Nachrüstung, sondern eine Lösung, die den Bestand respektiert.

Historische Gebäude bringen dabei selten ideale Voraussetzungen mit. Wandanschlüsse, Mauerwerk, vorhandene Öffnungen und bauliche Toleranzen folgen nicht immer den Erwartungen moderner Konstruktion. Auch die Abstimmung zwischen Architektur, Aufzughersteller, Bauunternehmen und Fertigungspartnern ist anspruchsvoller als bei einem Neubau mit standardisierten Schnittstellen.

Gerade bei einem transparenten Aufzug wird diese Komplexität sichtbar. Die Konstruktion kann sich nicht hinter Paneelen verstecken. Glasflächen, Halterungen, Trims, Zargen, Führungspunkte und Anschlussdetails stehen im direkten Blickfeld. Kleine Abweichungen fallen schneller auf, weil der Nutzer die Technik im Betrieb erlebt.

Die Aufgabenstellung lautete daher: Die Anlage sollte modern wirken, aber nicht dominant. Sie sollte technische Sicherheit bieten, aber möglichst wenig sichtbar befestigt erscheinen. Und sie sollte sich sauber in einen Baukörper einfügen, der eine eigene Geschichte und eigene Maßtoleranzen mitbringt.

Die Projektaufgabe: Transparente Aufzugstechnik als sichtbares Bauteil

Im Zentrum des Projekts stand eine gläserne Aufzugslösung, die sich harmonisch in das Gebäude einfügt. Transparente Aufzugstechnik ist in der Umsetzung besonders anspruchsvoll, weil sie zwei Welten verbindet: technische Funktion und architektonische Wirkung.

Bei einer geschlossenen Aufzugskabine lassen sich viele Details verdecken. Bei einer transparenten Anlage ist das anders. Hier bleiben Anschlüsse, Übergänge und Befestigungspunkte Teil der Gestaltung. Deshalb müssen sie nicht nur technisch korrekt, sondern auch optisch ruhig und sauber ausgeführt sein.

Für das Projekt bedeutete das konkret:

• Die Aufzugslösung sollte barrierefreien Zugang schaffen.
• Die historische Architektur sollte nicht überdeckt, sondern ergänzt werden.
• Glas und Metall mussten maßgenau zusammenwirken.
• Sichtbare Bauteile mussten sauber verarbeitet und montagefreundlich sein.
• Befestigungen sollten so dezent wie möglich erscheinen.
• Die Konstruktion musste sicher, belastbar und dauerhaft wartungsfähig bleiben.

Der Begriff „Aufzug mit Durchblick“ beschreibt damit mehr als die Glasoptik. Er beschreibt auch die technische Transparenz des Projekts. Denn wo Bauteile sichtbar sind, müssen Planung, Fertigung und Montage besonders sauber ineinandergreifen.

Für Einkäufer, Ingenieure und Konstrukteure ist diese Referenz deshalb ein gutes Beispiel für projektbezogene Aufzugstechnik. Es ging nicht um ein Standardteil aus dem Regal, sondern um eine projektspezifische Sonderlösung, bei der jedes Detail auf den Einbauort abgestimmt werden musste.

Metall Sonderanfertigung als Schlüssel zur sauberen Integration

Bei transparenten Aufzugsanlagen liegt der Fokus oft zuerst auf dem Glas. Aus fertigungstechnischer Sicht sind jedoch die metallischen Schnittstellen ebenso entscheidend. Sie definieren, wie Glas geführt, gehalten, geschützt und mit dem Baukörper verbunden wird. Genau hier kommt die Metall Sonderanfertigung ins Spiel.

Metallbauteile übernehmen in solchen Projekten mehrere Aufgaben gleichzeitig. Sie bilden tragende oder stützende Strukturen, schaffen Befestigungspunkte, gleichen Maßtoleranzen aus und sorgen für saubere Übergänge. Zugleich prägen sie die Optik, weil sie in unmittelbarer Nähe zu Glasflächen sichtbar bleiben.

Typische Aufgaben metallischer Sonderteile in der Aufzugstechnik sind:

• Aufnahme von Befestigungen und Führungselementen.
• Ausbildung sauberer Übergänge zwischen Glas und Baukörper.
• Schutz empfindlicher Kanten und Anschlussbereiche.
• Integration von Bohrungen, Gewinden, Senkungen oder Befestigern.
• Herstellung montagefreundlicher Baugruppen.
• Vorbereitung sichtbarer Oberflächen für den späteren Einbau.

Im Projekt The Creamery war diese Schnittstellenfunktion besonders wichtig. Die Anlage sollte minimalistisch wirken. Das bedeutet in der Praxis: Je weniger ein Bauteil optisch auffallen soll, desto präziser muss es konstruiert und gefertigt werden.

Eine Blende, ein Profil oder ein Anschlusswinkel darf in einer solchen Umgebung nicht „ungefähr“ passen. Schon kleine Versätze können die klare Wirkung einer Glasaufzugslösung stören. Deshalb mussten Fertigung und Montage von Anfang an zusammengedacht werden.

Abstimmung vor der Fertigung: Erst klären, dann schneiden

Ein Projekt dieser Art beginnt nicht an der Maschine, sondern in der technischen Abstimmung. Bevor gelasert, gebogen, geschweißt oder montiert wird, müssen Daten, Maße und Anforderungen eindeutig sein. Das gilt besonders dann, wenn mehrere Projektpartner beteiligt sind und die Bauteile über Ländergrenzen hinweg eingebunden werden.

Im Vorfeld standen daher vor allem die Schnittstellen im Mittelpunkt. Welche Bauteile sind sichtbar? Welche Bereiche müssen besonders exakt passen? Wo entstehen Anschlusspunkte zum Glas? Welche Toleranzen sind für Metall, Glas und Baukörper realistisch? Und welche Montageschritte müssen später vor Ort in der richtigen Reihenfolge funktionieren?

Für eine sichere Umsetzung mussten mehrere Punkte zusammengeführt werden:

• CAD-Daten und technische Zeichnungen.
• Reale Einbaumaße und bauliche Toleranzen.
• Anforderungen aus der Aufzugstechnik.
• Sichtanforderungen an Glas- und Metallbereiche.
• Befestigungspunkte und Montagezugänglichkeit.
• Transport- und Verpackungsanforderungen.
• Prüfmerkmale für Maßhaltigkeit und Oberflächen.

Diese frühe Abstimmung reduziert spätere Nacharbeit. Das ist bei einer Referenz im Ausland besonders wichtig. Was im Werk geprüft, vorbereitet und sauber verpackt wird, muss auf der Baustelle nicht mehr improvisiert werden.

Gerade bei sichtbarer Aufzugstechnik ist Nacharbeit vor Ort kritisch. Schleifen, Bohren oder Anpassen auf der Baustelle kann Oberflächen beschädigen, Staub erzeugen oder die klare Gestaltung beeinträchtigen. Deshalb ist eine präzise Vorbereitung im Werk ein wesentlicher Teil der Projektqualität.

Konstruktion und Toleranzen: Sichtbare Technik braucht klare Vorgaben

Die Konstruktion musste die spätere Fertigung und Montage konsequent berücksichtigen. Bei Aufzugskomponenten reicht es nicht, ein Bauteil geometrisch korrekt zu modellieren. Es muss auch herstellbar, prüfbar, transportierbar und montagefreundlich sein.

Eine zentrale Rolle spielen dabei Toleranzen. Allgemeintoleranzen wie ISO 2768 können eine sinnvolle Grundlage sein, wenn Maße nicht einzeln toleriert sind. Bei funktionskritischen Schnittstellen reicht das jedoch oft nicht aus. Anschlüsse an Glas, Türbereiche, Führungspunkte oder exakt sichtbare Fugen müssen gesondert betrachtet werden.

Auch die Qualität thermisch geschnittener Bauteile kann normativ beschrieben werden. ISO 9013 ist für Schnittflächen aus thermischen Trennverfahren relevant und kann helfen, Anforderungen an Schnittqualität, Rechtwinkligkeit oder Rauheit sauber einzuordnen. Im Projektkontext ist das wichtig, weil Laserteile häufig die Grundlage für spätere Kant-, Schweiß- oder Montageprozesse bilden.

Für die Konstruktion waren besonders wichtig:

• Maßhaltigkeit: damit Glas, Metall und Aufzugstechnik zusammenpassen.
• Sichtflächen: damit die spätere Optik nicht zufällig entsteht.
• Biegeradien: damit gekantete Teile weder reißen noch unkontrolliert zurückfedern.
• Bohrbilder: damit Befestiger und Anschlussteile ohne Nacharbeit sitzen.
• Montagezugänglichkeit: damit Schrauben, Halterungen und Justierpunkte erreichbar bleiben.
• Prüfbarkeit: damit kritische Maße vor Auslieferung kontrolliert werden können.

Bei transparenten Anlagen wirkt jede Fuge wie eine Linie in der Architektur. Deshalb sind Toleranzen nicht nur technische Zahlen. Sie bestimmen, ob das fertige Ergebnis ruhig, präzise und hochwertig wirkt.

Fertigungsschritt Laserschneiden: Präzise Konturen als Grundlage

Der Laserzuschnitt ist bei Sonderbauteilen für die Aufzugstechnik häufig der erste entscheidende Fertigungsschritt. Aus flachem Blech entstehen Konturen, Ausschnitte, Bohrbilder und Sichtkanten, die später exakt weiterverarbeitet werden müssen.

Für The Creamery war Präzision besonders relevant, weil die Bauteile in eine transparente Gesamtstruktur eingebunden wurden. Bei sichtbaren Komponenten zählen nicht nur Außenmaße. Auch Kantenqualität, Gratbildung und Wiederholgenauigkeit beeinflussen das Endergebnis.

Beim Laserschneiden kommt es vor allem auf drei Punkte an:

• Konturgenauigkeit: damit Bauteile später ohne Nacharbeit passen.
• Kantenqualität: damit Sichtbereiche sauber wirken und sicher handhabbar sind.
• Prozessstabilität: damit Folgeprozesse wie Abkanten, Schweißen und Veredeln planbar bleiben.

Für Aufzugskomponenten sind außerdem Aussparungen und Bohrbilder entscheidend. Schrauben, Schweißbolzen, Senkungen oder Einpressverbinder benötigen definierte Positionen. Schon kleine Abweichungen können dazu führen, dass ein Bauteil auf der Baustelle nicht spannungsfrei montiert werden kann.

Der Laserzuschnitt ist damit nicht nur ein Zuschnittverfahren. Er ist die geometrische Basis der gesamten Prozesskette. Wenn die Kontur stimmt, wird das Abkanten genauer. Wenn das Bohrbild stimmt, wird die Montage schneller. Wenn die Kantenqualität stimmt, wird die Oberfläche besser.

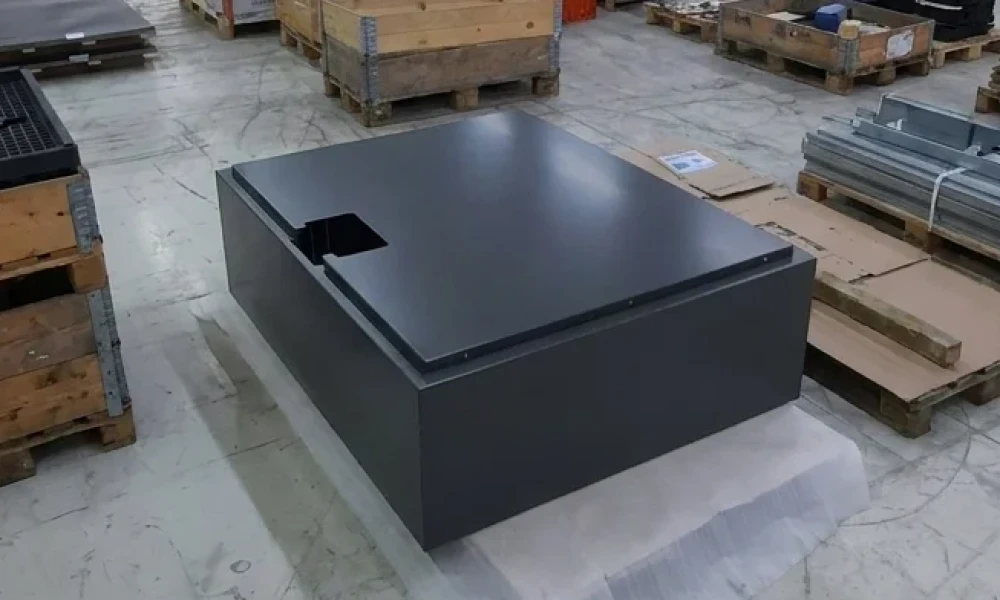

Abkanten und Umformen: Aus flachen Teilen werden räumliche Anschlüsse

Nach dem Zuschnitt entstehen viele funktionale Bauteile erst durch Abkanten. Winkel, Profile, Zargen, Abdeckungen und Anschlussbleche erhalten dadurch ihre räumliche Form. In der Aufzugstechnik sind solche Bauteile oft klein im Vergleich zur Gesamtanlage, aber entscheidend für Passgenauigkeit und Stabilität.

Beim Abkanten wirken Zug- und Druckspannungen im Material. Auf der Außenseite des Biegeradius wird das Metall gedehnt, auf der Innenseite gestaucht. Zwischen beiden Bereichen liegt die neutrale Faser. Ihre Lage beeinflusst die Abwicklung und wird häufig über den K-Faktor beschrieben.

Im Projektumfeld war das wichtig, weil gekantete Bauteile später sichtbare Linien bilden konnten. Ein zu großer Winkelversatz, eine ungleichmäßige Kantung oder eine falsch berechnete Abwicklung würde sich direkt auf Fugen, Übergänge und Befestigungspunkte auswirken.

Besonders kritisch sind dabei:

• Bohrungen nahe an Biegelinien.
• zu enge Innenradien bei spröderen Werkstoffen.
• Rückfederung nach dem Biegen.
• sichtbare Werkzeugspuren auf empfindlichen Oberflächen.
• Maßketten über mehrere gekantete Einzelteile.

In einem Projekt wie The Creamery ist das Abkanten deshalb nicht nur ein Umformprozess. Es ist ein Schritt, der die spätere architektonische Wirkung mitbestimmt. Gerade neben Glasflächen müssen Metallteile geradlinig, sauber und reproduzierbar wirken.

Aufzugstechnik

Schweißen und Fügen: Stabilität ohne unnötigen Verzug

Wo Einzelteile zu Baugruppen verbunden werden, spielt Schweißen eine zentrale Rolle. In der Aufzugstechnik können je nach Material und Bauteil WIG-, MAG- oder Laserschweißverfahren eingesetzt werden. Welche Methode geeignet ist, hängt von Werkstoff, Wandstärke, Sichtanforderung und Belastung ab.

Bei sichtbaren oder filigranen Komponenten ist der Wärmeeintrag besonders kritisch. Jede Schweißnaht bringt Wärme ins Material. Beim Abkühlen zieht sich das Metall zusammen, wodurch Verzug entstehen kann. Ein Bauteil, das vorher maßhaltig war, kann nach dem Schweißen aus der Form geraten.

Deshalb braucht Schweißen im Sondermetallbau immer eine Strategie:

• geeignete Vorrichtungen zur Fixierung.
• abgestimmte Schweißreihenfolge.
• kontrollierter Wärmeeintrag.
• Zwischenkontrolle kritischer Maße.
• saubere Nachbehandlung der Schweißnähte.
• Schutz sichtbarer Oberflächen.

Bei einer transparenten Aufzugslösung ist die Schweißnaht nicht nur Verbindung, sondern möglicherweise auch Sichtdetail. Selbst wenn eine Naht technisch ausreichend ist, muss sie optisch zum Gesamtbild passen. Das gilt besonders für Edelstahlrahmen, sichtbare Profile oder Bauteile in unmittelbarer Nähe zu Glas.

Auch alternative Fügeverfahren können wichtig sein. Gewinde, Senkungen, Schweißmuttern, Schweißbolzen oder Einpressverbinder ermöglichen montagefertige Bauteile, ohne auf der Baustelle zusätzliche Bearbeitungsschritte auszuführen.

Entgraten und Kantenverrundung: Sicherheit beginnt an der Kante

Sichtbare Aufzugstechnik muss berührungssicher sein. Nach dem Laserschneiden, Stanzen oder mechanischen Bearbeiten können Grate, scharfe Kanten oder Mikroecken entstehen. Diese Details sind klein, aber für Qualität und Sicherheit entscheidend.

Im Projekt The Creamery mussten Kanten nicht nur sauber aussehen, sondern auch im Umgang mit Glas, Montagepersonal und späteren Nutzern funktionieren. Eine scharfe Kante kann Dichtungen beschädigen, Beschichtungen schwächen oder Verletzungsgefahren erzeugen.

Entgraten und Kantenverrundung erfüllen daher mehrere Aufgaben:

• Sie verbessern die sichere Handhabung.
• Sie schützen angrenzende Glas- und Dichtungselemente.
• Sie reduzieren Beschädigungsrisiken bei Transport und Montage.
• Sie bereiten Bauteile auf Beschichtung oder Oberflächenfinish vor.
• Sie sorgen für eine hochwertigere Haptik an sichtbaren Bereichen.

Gerade bei pulverbeschichteten oder lackierten Teilen sind verrundete Kanten wichtig. Beschichtungen bauen an messerscharfen Kanten oft schlechter Schichtdicke auf. Eine definierte Kantenverrundung verbessert den Schutz und reduziert das Risiko früher Korrosion.

Bei sichtbaren Aufzugskomponenten lohnt sich die genaue Unterscheidung: Nicht jede Kante benötigt denselben Radius. Funktionskanten, Sichtkanten und verdeckte Innenkanten können unterschiedlich behandelt werden. So bleibt die Fertigung wirtschaftlich, ohne an der falschen Stelle Qualität zu sparen.

Oberflächen und Sichtqualität: Wenn jedes Detail im Blickfeld liegt

Ein Aufzug mit Durchblick macht die Oberfläche zum Gestaltungselement. Neben dem Glas fallen Metallteile besonders auf, weil sie Linien, Rahmen, Übergänge und technische Anschlussbereiche definieren. Deshalb musste die Oberflächenqualität von Beginn an mitgedacht werden.

Bei einer Metall Sonderanfertigung für transparente Aufzugstechnik geht es nicht nur um Korrosionsschutz. Es geht auch um Reinigbarkeit, Haptik, Lichtwirkung und die Frage, wie ruhig eine Fläche neben Glas erscheint.

Je nach Bauteil kommen unterschiedliche Oberflächen infrage:

• geschliffener oder gebürsteter Edelstahl für sichtbare Bereiche.
• Pulverbeschichtung für gleichmäßige, robuste Oberflächen.
• Verzinkung oder Feuerverzinkung für korrosionsbelastete Stahlteile.
• Eloxieren für Aluminiumbauteile.
• Glasperlstrahlen für matte, gleichmäßige Oberflächen.
• Polieren für besonders hochwertige Sichtzonen.

Im Projektkontext war besonders wichtig, Sichtseiten eindeutig zu definieren. Wo eine Fläche später im Blickfeld liegt, müssen Bearbeitungsspuren, Schliffrichtung, Kratzempfindlichkeit und Verpackung berücksichtigt werden. Eine hochwertige Oberfläche entsteht nicht erst am Ende. Sie muss während Zuschnitt, Umformung, Fügen, Transport und Montage geschützt werden.

Das gilt umso mehr bei internationalen Projekten. Der Weg vom Werk zur Baustelle ist länger, und jede zusätzliche Umladung erhöht das Risiko von Kratzern oder Druckstellen. Deshalb ist Verpackung Teil der Qualitätssicherung.

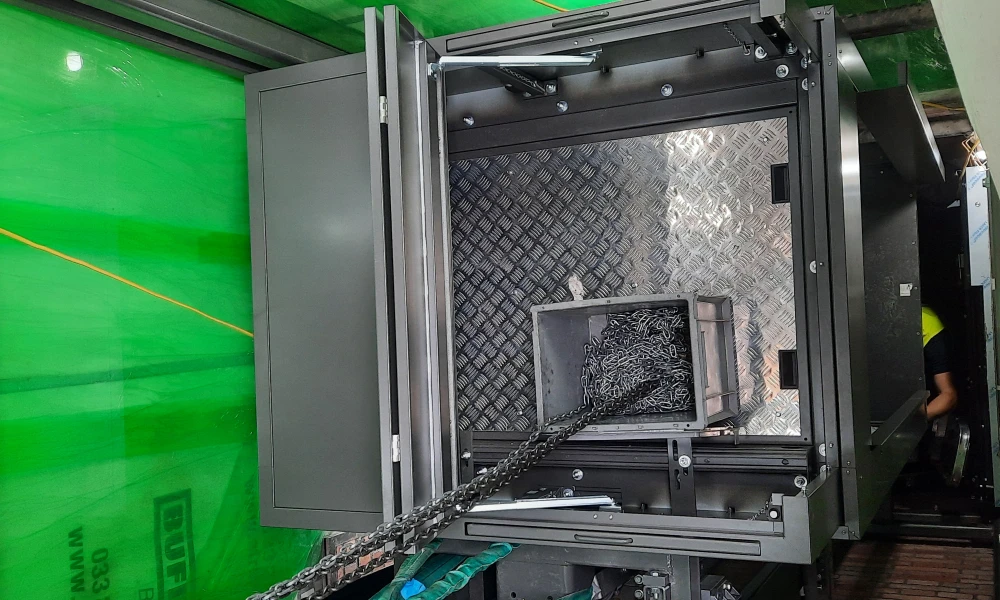

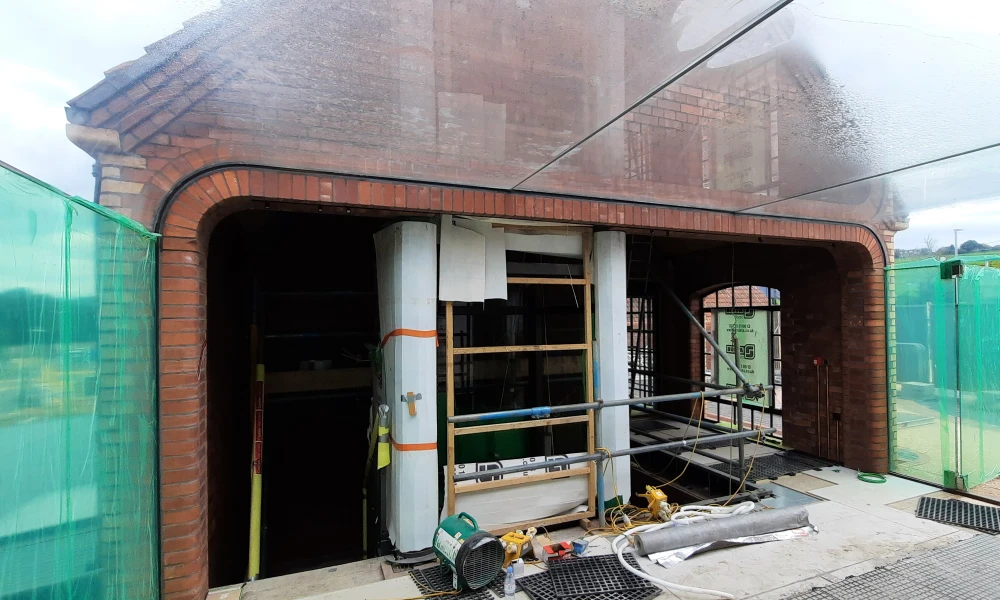

Montagefähigkeit: Im Werk vorbereitet, vor Ort schnell integrierbar

Bei einem Projekt im historischen Bestand zählt jede Stunde vor Ort. Montagebereiche sind oft begrenzt, Arbeitsabläufe müssen mit anderen Gewerken abgestimmt werden, und Nacharbeit kann den Terminplan belasten. Deshalb wurde die Fertigung so gedacht, dass die Bauteile möglichst montagefreundlich eingebunden werden konnten.

Montagefreundlichkeit beginnt bereits in der Konstruktion. Schraubpunkte müssen erreichbar sein. Bauteile müssen in der richtigen Reihenfolge einsetzbar sein. Gewinde, Senkungen und Befestiger müssen so vorbereitet werden, dass vor Ort keine zusätzlichen Bearbeitungsschritte erforderlich sind.

Für die Aufzugstechnik sind montagefertige Komponenten besonders wichtig, weil:

• der Einbau häufig mit engen Zeitfenstern verbunden ist.
• mehrere Gewerke parallel arbeiten.
• Glasbauteile empfindlich auf Spannung und Punktbelastung reagieren.
• Nacharbeit an sichtbaren Teilen optisch riskant ist.
• sicherheitsrelevante Schnittstellen sauber dokumentiert sein müssen.

Im Fall The Creamery kam hinzu, dass der Aufzug Teil einer sichtbar gestalteten Umgebung ist. Die Montage durfte also nicht nur technisch gelingen. Sie musste auch die geplante optische Wirkung erhalten.

Ein guter Projektablauf vermeidet deshalb Baustellenlösungen nach dem Motto „Das passen wir dann vor Ort an“. Bei einer transparenten Anlage ist das selten sinnvoll. Besser ist eine vorbereitete Baugruppe, deren Maße, Kanten, Oberflächen und Befestigungspunkte bereits geprüft sind.

Qualitätssicherung: Kontrolle entlang der gesamten Prozesskette

Die Qualität einer Sonderlösung entsteht nicht durch eine einzelne Endkontrolle. Sie entsteht entlang der gesamten Prozesskette. Bei The Creamery begann Qualität bereits mit der Abstimmung der Anforderungen und setzte sich über Fertigung, Prüfung, Verpackung und Montagevorbereitung fort.

Für die Aufzugstechnik ist diese Vorgehensweise besonders wichtig, weil Bauteile später in ein sicherheitsrelevantes Gesamtsystem eingebunden werden. Nicht jedes Metallteil ist automatisch ein sicherheitskritisches Kernbauteil. Aber jede Schnittstelle kann Einfluss auf Montage, Funktion, Stabilität oder Wartung haben.

Sinnvolle Prüfungen im Projektablauf sind:

• Prüfung der Zeichnungen auf Fertigbarkeit.
• Kontrolle von Material und Materialstärke.
• Maßprüfung nach definierten Toleranzen.
• Kontrolle von Bohrbildern, Senkungen und Gewinden.
• Prüfung von Biegewinkeln und Ebenheit.
• Sichtprüfung von Schweißnähten und Oberflächen.
• Kontrolle der Kanten nach Entgraten und Verrundung.
• Prüfung der Verpackung für Transport und Baustelle.

Bei sichtbaren Bauteilen kommt eine weitere Ebene hinzu: die optische Abnahme. Eine Komponente kann technisch maßhaltig sein und dennoch nicht den Anforderungen entsprechen, wenn Sichtflächen beschädigt, Schliffrichtungen uneinheitlich oder Kanten unruhig ausgeführt sind.

Die Qualitätskontrolle musste deshalb technische und gestalterische Anforderungen gemeinsam betrachten. Genau das macht solche Referenzprojekte anspruchsvoll — und für technische Entscheider interessant.

Projektkommunikation: Kurze Wege trotz mehrerer Beteiligter

Ein Projekt wie The Creamery entsteht nicht isoliert in einer Werkhalle. Architekten, Aufzughersteller, Bauunternehmen, Fachplaner und Fertigungspartner müssen zusammenarbeiten. Die Herausforderung liegt darin, technische Änderungen schnell einzuordnen und sauber umzusetzen.

Im Projektverlauf können sich Details ändern: Positionen von Leuchten, Befestigungspunkten, Glasanschlüssen, Verkleidungselementen oder Montageöffnungen. Jede Änderung kann Auswirkungen auf mehrere Fertigungsschritte haben.

Ein Beispiel aus der Praxis: Wird ein Befestigungspunkt verschoben, betrifft das nicht nur eine Bohrung. Es kann auch die Laserdaten, die Kantfolge, eine Senkung, einen Einpressverbinder, die Beschichtung und die spätere Montagezugänglichkeit beeinflussen.

Deshalb ist bereichsübergreifende Zusammenarbeit so wichtig. Wenn Konstruktion, Fertigung, Oberflächenbearbeitung und Montageplanung eng abgestimmt sind, werden solche Auswirkungen früh sichtbar. Das reduziert Rückfragen und vermeidet Fehlteile.

Für Einkäufer und Projektleiter hat das einen klaren Nutzen: weniger Schnittstellen, weniger Koordinationsaufwand und mehr Planungssicherheit. Für Konstrukteure bedeutet es: technische Rückmeldungen kommen nicht erst, wenn das Bauteil schon gefertigt ist, sondern möglichst früh im Prozess.

Technische Besonderheiten des Projekts: Minimalismus mit Funktion

Der besondere Charakter der Aufzugslösung lag in ihrer Zurückhaltung. Die Anlage sollte transparent sein, Licht durchlassen und den Blick in das Gebäude ermöglichen. Gleichzeitig mussten alle technischen Funktionen zuverlässig abgebildet werden.

Bei solchen Projekten entsteht häufig ein Zielkonflikt. Minimalistische Gestaltung möchte möglichst wenige sichtbare Elemente. Die Aufzugstechnik braucht jedoch Führung, Befestigung, Sicherheit, Wartungszugang und Bedienbarkeit. Diese Anforderungen müssen so integriert werden, dass die Anlage nicht überfrachtet wirkt.

Besonders anspruchsvoll sind dabei:

• verdeckte oder dezente Befestigungen.
• integrierte Handläufe oder Anschlussdetails.
• exakte Fugen zwischen Glas und Metall.
• sichere Verankerung im Baukörper.
• Berücksichtigung von Windlasten und Strukturbewegungen.
• wartungsfreundliche Zugänge trotz reduzierter Optik.
• barrierefreie Bedienhöhen und beleuchtete Bedienelemente.

Gerade im Bestand ist die Verankerung ein kritisches Thema. Wenn eine Struktur möglichst leicht und transparent wirken soll, darf ihre Stabilität trotzdem nicht kompromittiert werden. Mechanische Sicherheit und gestalterische Zurückhaltung müssen gemeinsam gelöst werden.

Der Projektbericht zeigt damit ein typisches Merkmal hochwertiger Aufzugstechnik: Die beste technische Lösung fällt dem Nutzer oft nicht als Technik auf. Sie funktioniert, passt in den Raum und bleibt im Alltag selbstverständlich.

Ergebnis: Barrierefreiheit, Sichtbarkeit und historische Eleganz

Das fertige Projekt verbindet moderne Aufzugstechnik mit der historischen Wirkung von The Creamery. Der transparente Personenaufzug schafft Zugang zwischen den Ebenen und macht die Bewegung durch das Gebäude erlebbar. Statt als Fremdkörper zu wirken, fügt sich die Anlage in die offene Gestaltung ein.

Für Nutzer entsteht ein Aufzug, der nicht nur transportiert, sondern Orientierung gibt. Glasflächen lassen Licht in den Innenraum, reduzieren die visuelle Masse und ermöglichen Blickbezüge zur Umgebung. Das ist besonders in einem Gebäude mit Geschichte wertvoll, weil die Architektur weiterhin wahrnehmbar bleibt.

Aus technischer Sicht überzeugt das Projekt durch mehrere Ergebnisse:

• Die Anlage unterstützt barrierearmen Zugang.
• Die transparente Gestaltung erhält den Charakter des Gebäudes.
• Metallische Schnittstellen und Glaselemente wirken zurückhaltend integriert.
• Sichtbare Bauteile erfordern und zeigen hohe Fertigungspräzision.
• Die Umsetzung berücksichtigt Montage, Wartung und Nutzung im Alltag.
• Das Projekt verbindet funktionale Aufzugstechnik mit architektonischem Anspruch.

Für GEMTEC ist diese Referenz ein Beispiel dafür, wie Sonderlösungen im internationalen Projektumfeld funktionieren können. Maßgenaue Fertigung, abgestimmte Kommunikation und ein Verständnis für sichtbare technische Details greifen ineinander.

Was technische Entscheider aus dem Projekt mitnehmen können

Für Einkäufer, Ingenieure und Konstrukteure zeigt das Projekt The Creamery, worauf es bei vergleichbaren Aufzugslösungen ankommt. Der wichtigste Punkt: Transparente Aufzugstechnik ist kein reines Designmerkmal. Sie erhöht die Anforderungen an Planung, Fertigung und Qualitätssicherung.

Wer sichtbare Glas- und Metallkomponenten plant, sollte früh klären, welche Teile tatsächlich sichtbar sind, welche Toleranzen funktional kritisch sind und welche Oberflächen während der gesamten Prozesskette geschützt werden müssen.

Die wichtigsten Learnings aus dem Projekt:

• Sichtbarkeit erhöht den Qualitätsanspruch: Was der Nutzer sieht, muss präzise geplant und gefertigt sein.
• Toleranzen müssen differenziert werden: Allgemeintoleranzen reichen nicht für jede Schnittstelle.
• Metall und Glas brauchen klare Übergänge: Punktbelastungen, Fugen und Befestigungen müssen sauber abgestimmt sein.
• Montagefreundlichkeit beginnt im CAD: Zugänglichkeit, Reihenfolge und Befestiger sind Teil der Konstruktion.
• Oberflächenqualität entsteht nicht am Ende: Sichtflächen müssen von Anfang an geschützt werden.
• Internationale Projekte brauchen Vorbereitung: Je weniger Nacharbeit vor Ort, desto sicherer der Ablauf.

Diese Erkenntnisse gelten nicht nur für Glasaufzüge. Sie lassen sich auf viele Bereiche übertragen, in denen Metallbauteile sichtbar, passgenau und montagebereit geliefert werden müssen — etwa in Architektur, Messebau, Medizintechnik, Lebensmitteltechnik oder Spezialmaschinenbau.

Aufzugstechnik, die sichtbar funktioniert

„Diese Location hat einen Aufzug mit Durchblick“ ist ein Projekt, bei dem Funktion und Gestaltung eng zusammengehören. Die transparente Aufzugslösung in The Creamery zeigt, wie moderne Aufzugstechnik in ein historisches Umfeld integriert werden kann, ohne den Charakter des Gebäudes zu verdrängen.

Der Projektbericht macht deutlich: Eine hochwertige Metall Sonderanfertigung ist in solchen Anwendungen mehr als ein einzelnes Bauteil. Sie ist Teil einer technischen Gesamtlösung aus Konstruktion, Laserschneiden, Abkanten, Fügen, Entgraten, Oberflächenbearbeitung, Qualitätssicherung und Montagevorbereitung.

Für technische Entscheider liegt der Mehrwert vor allem in der Planbarkeit. Wenn Schnittstellen sauber geklärt, Fertigungsschritte abgestimmt und sichtbare Details kontrolliert werden, entsteht eine Lösung, die nicht nur passt, sondern im Raum überzeugt.

Genau das macht diese Referenz besonders: Der Aufzug gibt nicht nur den Blick frei. Er zeigt auch, wie viel Präzision nötig ist, damit sichtbare Technik selbstverständlich wirkt.

Passende Bereiche für die weitere Vertiefung

• Laserschneiden: für präzise Konturen, Bohrbilder, Sichtkanten und passgenaue Bauteile in der Aufzugstechnik.
• CNC-Abkanten: für Zargen, Blenden, Profile und Anschlussbauteile mit exakter Geometrie.
• Oberflächenveredelung: für geschliffene, gebürstete, beschichtete oder korrosionsgeschützte Sichtflächen.
