Blechzuschnitt – Materialauswahl und Verschnittoptimierung

Zuschnitt richtig planen

In vielen industriellen Projekten wird Stahl, Edelstahl, Aluminium oder Kupfer in Form von Blechen verarbeitet. Blechzuschnitt bedeutet, dass diese Werkstoffe passend zu einer technischen Zeichnung zugeschnitten werden und später weiterverarbeitet werden können. Für technische Einkäufer, Projektleiter und Konstrukteure geht es darum, Materialverluste zu minimieren, Lieferzeiten zu planen und Biege‑ und Profilbearbeitungen zu berücksichtigen. Dieser Artikel gibt einen praxisnahen Überblick über Materialauswahl, Toleranzen, Verschnittoptimierung, Blechabwicklungen und Profilbiegen. Mit Checklisten und Beispielen unterstützt er Sie dabei, Bleche passgenau und wirtschaftlich zu beschaffen.

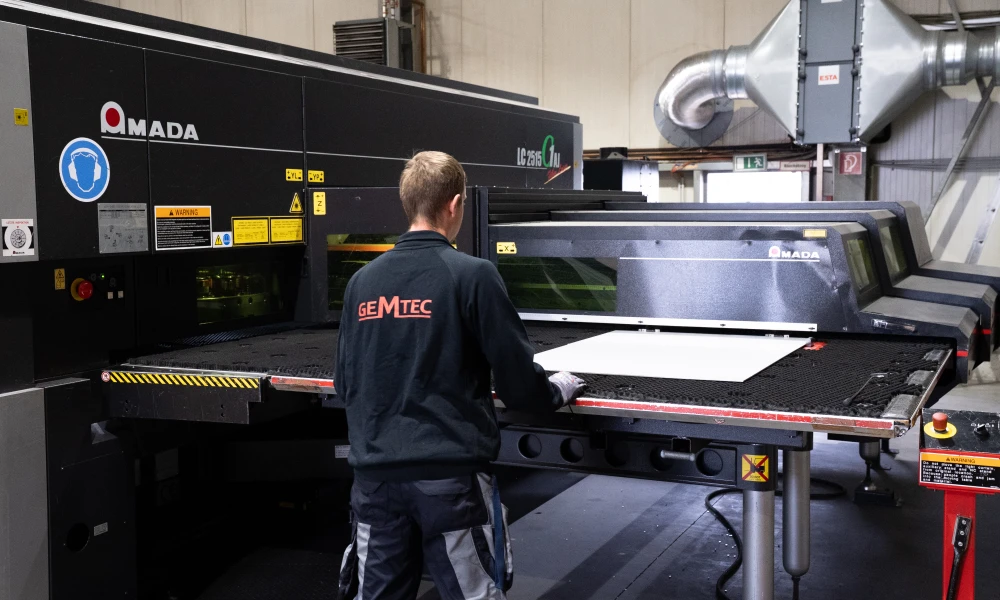

Grundlagen des Blechzuschnitts

Was bedeutet „Blechzuschnitt“?

Ein Blechzuschnitt ist ein Individuell geformtes Blechteil, das aus einer größeren Tafel oder einem Coil herausgeschnitten wird. Die Kontur kann rechteckig, rund oder komplex sein und wird meist durch Laserschneiden, Plasmaschneiden, Wasserstrahlschneiden oder Stanzen erzeugt. Ein sauberes Ergebnis hängt von der exakten Konfiguration der Maschine ab und von der Qualität des Ausgangsmaterials. Nach dem Zuschnitt werden die Teile häufig abgekantet, gerundet, geschweißt oder beschichtet.

Materialauswahl: Bedeutung und Kriterien

Die Wahl des richtigen Materials beeinflusst sowohl die funktionalen Eigenschaften des Bauteils als auch die Verarbeitbarkeit beim Zuschnitt und bei Folgeprozessen. Wichtig sind insbesondere:

• Mechanische Eigenschaften: Stahl bietet hohe Festigkeit und gute Schweißbarkeit. Er ist besonders geeignet für tragende und belastete Komponenten. Edelstahl überzeugt durch Korrosionsbeständigkeit und hygienische Oberflächen, die in der Lebensmittel‑ oder Medizintechnik gefragt sind. Aluminium besticht durch geringes Gewicht und lässt sich gut formen; Kupfer zeichnet sich durch hervorragende elektrische und thermische Leitfähigkeit aus und verleiht Bauteilen eine elegante Optik.
• Korrosionsschutz: Unlegierter Stahl benötigt oft Oberflächenbehandlungen (Verzinkung, Pulverbeschichtung), um dauerhaften Schutz zu gewährleisten. Edelstahl hat eine eigene, langlebige Passivschicht, die eine zusätzliche Beschichtung meist überflüssig macht. Aluminium bildet eine natürliche Oxidschicht; Kupfer entwickelt eine schützende Patina, die bei architektonischen Anwendungen sogar gewünscht ist.
• Verarbeitungseigenschaften: Stahl lässt sich zuverlässig laserschneiden, stanzen und biegen. Edelstahl und Aluminium benötigen spezielle Einstellungen beim Schneiden: Edelstahl kann zur Aushärtung neigen und erfordert höhere Leistungen, während Aluminium durch hohe Wärmeleitfähigkeit eine angepasste Laserleistung erfordert. Kupfer reflektiert Laserlicht stark, weshalb Faserlaser oder spezielle Sicherheitsmaßnahmen nötig sind. Beim Biegen erfordern Edelstähle größere Radien aufgrund der höheren Streckgrenze.
• Gewicht und Stabilität: Für Leichtbauanwendungen (z. B. in der Luft‑ und Raumfahrt oder im Fahrzeugbau) sind Aluminium oder Titanlegierungen geeignet, während Stahl im Maschinenbau stabilere Strukturen ermöglicht. Kupfer wird in elektrischen Schaltanlagen oder Designobjekten verwendet, jedoch ist es teurer und weniger tragfähig.

Dicke, Formate und Verfügbarkeit

Bleche sind in verschiedenen Standardformaten (z. B. 1000 × 2000 mm, 1250 × 2500 mm oder 1500 × 3000 mm) und als Coil verfügbar. Typische Dicken sind:

• Feinblech (0,5 – 3 mm): Wird häufig für Gehäuse, Verkleidungen und Blechteile im Gerätebau eingesetzt. Laserschneiden und Biegen sind relativ einfach, jedoch besteht bei dünnen Blechen eine höhere Verzuggefahr.
• Mittelblech (3 – 10 mm): Kommt in Maschinen, Fahrzeugrahmen und Stahlbaukonstruktionen vor. Hier steigen die Schnittkräfte, und die Toleranzen fallen etwas größer aus.
• Grobblech (>10 mm): Wird für tragende Bauteile im Brücken‑ und Behälterbau verwendet. Dicke Bleche benötigen leistungsstarke Schneidmaschinen und führen zu erhöhten Gratbildungen, die entgratet werden müssen.

Die Verfügbarkeit hängt vom Lagerbestand des Lieferanten ab. Standardwerkstoffe wie S235JR oder 1.4301 sind in der Regel kurzfristig lieferbar, während Sonderlegierungen und besondere Oberflächen (z. B. spiegelpoliertes Edelstahlblech) längere Lieferzeiten erfordern.

Toleranzen beim Blechzuschnitt und deren Bedeutung

Allgemeintoleranzen nach ISO 2768

Wenn keine speziellen Toleranzen vereinbart sind, gelten Allgemeintoleranzen der Norm DIN ISO 2768. Diese unterteilen lineare Maße in Abstandsbereiche und Toleranzklassen (f, m, c, v). Für die gebräuchliche Klasse m (mittel) gelten typischerweise folgende Grenzabmaße für die Länge:

• 0,5–3 mm: ± 0,10 mm
• 3–6 mm: ± 0,10 – 0,15 mm (je nach Fertigungsprozess)
• 6–30 mm: ± 0,20 mm
• 30–120 mm: ± 0,30 mm
• 120–400 mm: ± 0,50 mm
• 400–1000 mm: ± 0,80 mm
• 1000–2000 mm: ± 1,20 mm
• 2000–4000 mm: ± 2,00 mm

Diese Werte sind Richtgrößen. Sie können je nach Maschinenpräzision, Material und Schnittverfahren variieren. Für besonders feine Bauteile können Toleranzen nach Klasse f (fein) gewählt werden, die noch enger sind. Umgekehrt genügt in weniger kritischen Anwendungen die Klasse c (grob).

Einfluss des Schnittverfahrens auf die Toleranzen

• Laserschneiden: Bietet die engsten Toleranzen, oftmals im Bereich ± 0,1 mm bis ± 0,2 mm bei Blechen bis 6 mm Stärke. Die Laserstrahlfokussierung ermöglicht sehr schmale Schnittfugen (z. B. 0,03 mm) und hohe Wiederholgenauigkeiten. Bei dicken Blechen vergrößert sich der Schnittkonus, und die Toleranzen können bis ± 0,5 mm betragen.
• Plasmaschneiden: Für grobe Zuschnitte und stärkere Bleche (>10 mm) wirtschaftlich. Die Schnittbreite ist größer, die Toleranzen liegen meist bei ± 1 mm, weshalb Nacharbeiten erforderlich sein können.
• Wasserstrahlschneiden: Hohe Präzision und keine thermische Beeinflussung; typisch sind Toleranzen von ± 0,2 mm bis ± 0,3 mm. Für dicke Materialien oder empfindliche Legierungen geeignet.
• Stanzen und Nibbeln: Für Serien mit hohen Stückzahlen oder Standardkonturen; Toleranzen sind abhängig von Werkzeugverschleiß und -geometrie. Bei 3 mm Blech kann ± 0,2 mm realistisch sein.

Materialabhängige Toleranzen

Die Werkstoffwahl beeinflusst die Toleranzhaltung. Für weiche Materialien wie Aluminium sind aufgrund der Wärmeausdehnung und geringeren Steifigkeit oftmals größere Abweichungen zu erwarten. Edelstähle und hochfeste Stähle benötigen höhere Schneidenergie und können zu Aushärtung oder Wärmeverzug neigen, wodurch die Maßhaltigkeit beeinträchtigt wird. Grundsätzlich gilt:

• Stahl: Gut vorhersehbar im Verhalten. Mit Laserschneiden lassen sich sehr präzise Konturen erzielen. Toleranzen nach ISO 2768‑m sind meist erreichbar.
• Edelstahl: Hohe Festigkeit führt zu größeren Biegerückfederungen. Beim Laserschneiden muss die Leistung erhöht und der Wärmeinput kontrolliert werden. Toleranzen sollten großzügiger gewählt werden, um die Aushärtung auszugleichen.
• Aluminium: Geringe Schmelztemperatur und hohe Wärmeleitfähigkeit erfordern kontrolliertes Schneiden. Toleranzen können ähnlich wie bei Stahl sein, aber aufgrund der Reflexion sollte der Lieferant Erfahrung mit Aluminium-Laserschneiden haben.
• Kupfer: Reflektiert Laserlicht stark. Geeignete Faserlaser und Schutzmaßnahmen sind notwendig. Die Toleranzen hängen von Leistung und Erfahrung ab, sollten aber nicht zu eng gewählt werden.

Verschnittoptimierung: Materialeffizienz steigern

Materialkosten machen einen großen Anteil der Gesamtkosten im Metallbau aus. Verschnittoptimierung zielt darauf ab, den Anteil ungenutzter Reststücke (“Skelett”) zu minimieren, indem die Teile intelligent auf der Blechtafel angeordnet werden. Im folgenden Abschnitt erfahren Sie, wie Sie den Materialverbrauch reduzieren und gleichzeitig die Produktionskosten senken.

Was ist Nesting?

Beim Nesting werden die Einzelteile so auf dem Blech platziert, dass sie sich wie ein Puzzle ergänzen. Moderne CAD/CAM‑Programme berücksichtigen den Schnittspalt (Kerf) und den Mindestabstand zwischen den Teilen, um Kollisionen zu vermeiden. Laut einem Leitfaden von Herold Precision Metals kann dynamisches Nesting den Materialausnutzungsgrad um bis zu 15 % verbessern, indem es sich an die Blechgröße und den Teilemix anpasst. Wichtige Punkte sind:

• Dynamische Nesting-Algorithmen: Passen die Platzierung an die aktuelle Auftragskombination an und nutzen Restflächen optimal aus.
• Gruppieren ähnlicher Teile: Wenn Bauteile ähnliche Konturen haben, können Werkzeugeinsätze und Schnittwege reduziert werden.
• Berücksichtigung der Schnittfugenbreite: Der Kerf hat Einfluss auf die reale Materialnutzung; eine falsche Annahme führt zu Überschneidungen oder übermäßigen Abstand.
• Common-Line Cutting: Gemeinsame Schnittlinien werden genutzt, sodass zwei benachbarte Teile mit einem einzigen Schnitt getrennt werden können – das spart Zeit und verringert Materialabfall.
• Reststücke verwerten: Reste können für Prototypen, kleine Halterungen oder interne Bauteile verwendet werden.

Durch systematische Auswertung des Materialausnutzungsgrades (MUR), der sich aus dem Verhältnis von Teilegewicht zum Rohblechgewicht berechnet, lassen sich weitere Einsparpotenziale erkennen. Ein gut optimiertes Nest erreicht 85–95 % Ausnutzung. Werte darunter können auf schlechte Nesting-Strategien oder ineffiziente Designs hinweisen.

Verschnitt durch Design minimieren

Die Gestaltung der Bauteile hat großen Einfluss auf den Verschnitt. Design for Manufacturability (DFM) betont, dass Konstruktionsdetails wie Stanzlochraster, Radien und Standardmaße an die Werkzeugpalette des Lieferanten angepasst werden sollten. Best Practices umfassen:

• Standardisierte Loch- und Eckradien: Vermeiden individuelle Werkzeuge; das reduziert Rüstzeiten und Werkzeugverschleiß.
• Teil-Konsolidierung: Verschiedene kleine Teile können zu einem größeren Bauteil kombiniert werden, das nach dem Schneiden zerteilt wird. Dies reduziert Schnittwege und Verschnitt.
• Optimierte Loch- und Durchbruchpositionen: Strategisch platzierte Öffnungen vermeiden, dass sich während des Schneidens Material verzieht oder ungeschnittene Stege stehenbleiben.
• Tabbing: Kleine Stege halten Teile im Blechverband und verhindern, dass kleine Teile kippen oder verloren gehen. Diese Stege können beim Entgraten entfernt werden.

Wartezeiten und Produktionsplanung

Die Wahl des richtigen Herstellers, der über leistungsfähige Nesting-Software verfügt, ist entscheidend. Kurzfristige Lieferzeiten hängen davon ab, ob der Fertiger Reststücke effizient nutzen kann und ob er mehrere Aufträge unterschiedlicher Kunden in einem Nest kombiniert. Große Lohnfertiger arbeiten mit automatisierten Blechlagern und Nesting‑Servern, die Aufträge nach Größe, Material und Liefertermin zusammenfassen.

Abwicklung von Blechen: Korrekte Längen ermitteln

Beim Abkanten wird das flache Blech in die dritte Dimension geformt. Um die flache Abwicklung zu ermitteln, müssen Biegezugabe (BA) oder Biegeabzug (BD) berechnet werden. Ein Artikel von 247TailorSteel erläutert, dass die Abwicklung die flach ausgelegte Form eines gekanteten Blechs bezeichnet und dass die Länge nach dem Biegen durch die Radien verkürzt wird. Ein Beispiel veranschaulicht dies: Bei einem Abkantblech mit addierten Längen von 200 mm beträgt die flache Abwicklung etwa 198 mm, da auf beiden Seiten der Biegung ein Biegeverlust von etwa 0,5 mm entsteht.

Biegezugabe (BA) und Biegeabzug (BD)

Für die Berechnung der Abwicklung gibt es zwei gängige Methoden:

1. Biegezugabe (BA): Dabei wird die zusätzliche Länge berücksichtigt, die der Bogen eines Flansches zum Gesamtablauf beiträgt. Die Formel lautet:
2. BA=θ×(R+K×t)\text{BA} = \theta \times (R + K \times t)BA=θ×(R+K×t)
3. Hierbei steht θ für den Winkel in Bogenmaß, R für den Innenradius, K für den K‑Faktor (0,3–0,5) und t für die Materialstärke. Der Term (R + K × t) gibt den Radius der neutralen Faser an. Die Biegezugabe wird zu den Flanschlängen addiert: Abwicklung = L1 + L2 + BA.
4. Biegeabzug (BD): Diese Methode berechnet die Länge, die bei der Summe der Flansche abzuziehen ist. Die Formel lautet:
5. BD=2×(t+R)×tan⁡(θ/2)\text{BD} = 2 \times (t + R) \times \tan(\theta / 2)BD=2×(t+R)×tan(θ/2)
6. Die Abwicklung wird dann mit: Abwicklung = L1 + L2 – BD ermittelt.

Welche Methode gewählt wird, hängt von der Praxis und dem Werkzeug ab: BA eignet sich für CAD‑Berechnungen und komplexe Biegungen, BD wird oft bei konventionellen Pressen und standardisierten Biegetabellen verwendet.

Einflussfaktoren auf die Abwicklung

• K‑Faktor: Der K‑Faktor beschreibt das Verhältnis der neutralen Linie zur Materialstärke. In der Praxis liegt er meist zwischen 0,3 und 0,5. Je kleiner der K‑Faktor, desto stärker liegt die neutrale Faser am Innenradius und desto größer ist die Verlängerung beim Biegen.
• Material und Werkstoffverhalten: Aluminium hat ein höheres Umformvermögen als Edelstahl, sodass Abwicklungen bei Aluminium oft kürzer ausfallen. Bei hochfesten Edelstählen verschiebt sich die neutrale Faser stärker zur Innenseite, weshalb ein größerer K‑Faktor gewählt werden muss.
• Biegewerkzeug und Biegeprozess: Freies Biegen hat anderen Materialfluss als Prägebiegen oder Dreipunktbiegen; dementsprechend unterscheiden sich die Tabellenwerte. Der Werkzeugradius und die Öffnungsweite beeinflussen die Rückfederung.
• Winkel: Bei 90°‑Biegungen ist die Berechnung am einfachsten. Bei spitzen oder stumpfen Winkeln muss der Winkel in Bogenmaß in die Formeln integriert werden.

Praxistipp: Abwicklungen verifizieren

Die Theorie liefert gute Näherungswerte, doch der Artikel weist darauf hin, dass Ergebnisse von Formeln von praktischen Werten abweichen können. Deshalb sollten Testbiegungen mit dem eigenen Werkzeug durchgeführt werden, um den tatsächlichen K‑Faktor zu ermitteln. Beim Blechzuschnitt empfiehlt es sich, die flache Abwicklung mit dem Lieferanten abzustimmen, damit später keine Passungsprobleme auftreten.

Profilbiegen: Biegen von Strangpressprofilen und Rahmen

Beim Profilbiegen werden längliche Querschnitte wie Rohre, U‑Profile, Winkel oder T‑Schienen in Bögen oder Ringe geformt. Der Prozess unterscheidet sich vom klassischen Abkanten oder Rundbiegen von Blechen, da die Querschnittsform komplex ist und die Wandstärken variieren können.

Materialien und Biegeradius

Das Biegverhalten hängt stark von der Materialart, der Wandstärke und der Legierung ab. Ein Fachartikel erklärt, dass bei Aluminiumprofilen Legierungen aus den Serien 3000, 5000 und 6000 am besten biegbar sind, während hochfeste 2000er‑ und 7000er‑Legierungen rissanfällig sind. Größere Radien erhöhen die Erfolgschancen, kleine Radien beanspruchen das Material und können zu Rissen führen.

Bei Stahl- und Edelstahlprofilen ist die Streckgrenze höher, daher ist eine größere Biegeenergie erforderlich und es kommt zu größerer Rückfederung. Für dünne Edelstähle (20–22 Gauge) kann eine manuelle Biegung ausreichen; für dickere Profile werden meist hydraulische oder wärmeunterstützte Verfahren eingesetzt.

Biegeverfahren für Profile

• Drei‑Walzen‑Biegegerät: Das Profil wird zwischen drei Walzen hindurchgeführt und schrittweise gebogen. Dieses Verfahren eignet sich für Rohre und große Radien.
• Rotationszugbiegen: Ein mit einer festen Matrize und Klemmung versehenes Verfahren, das enge Radien an Rundrohren ermöglicht.
• Streckbiegen: Das Profil wird während des Biegens gestreckt, wodurch die Rückfederung reduziert wird und saubere Oberflächen entstehen; ideal für architektonische Aluminiumprofile.
• Hydraulische Abkantpressen: Für dicke Stahl- oder Edelstahlprofile. Sie können Profile mit einer Materialdicke ab etwa 2 mm präzise formen und bieten hohe Wiederholgenauigkeit.
• Kombinierte Blechprofilbiegemaschinen: Diese Maschinen verbinden Rollbiegen und Abkanten und ermöglichen das Biegen von Flachstählen und offenen Profilen in einem Prozess.

Prozessschritte und Einflussfaktoren beim Profilbiegen

1. Querschnittsanalyse: Bevor ein Profil gebogen wird, müssen Querschnittsgeometrie, Wandstärke und Material bewertet werden. Scharfe Kanten oder dicke Wände erfordern größere Radien.
2. Berechnung des minimalen Biegeradius: Mit Biegerechnern werden Dehnung und Querschnittsmodul berücksichtigt, um den minimalen Radius ohne Rissbildung zu ermitteln.
3. Maschineneinstellung: Wahl der richtigen Walzenabstände und Spannkräfte. CNC‑Profilbieger ermöglichen Mehrachsenbewegungen, servogesteuerte Maschinen bieten Energieeffizienz und Genauigkeit.
4. Biegen und Überbiegen: Aufgrund der Rückfederung muss häufig über den Endwinkel hinaus gebogen werden. Der Biegewinkel wird schrittweise erhöht, bis der gewünschte Radius erreicht ist.
5. Qualitätssicherung: Messungen des Radius, der Geradheit und der Torsion im Profil; Anpassungen bei Abweichungen.

Moderne Entwicklungen

Der Artikel betont, dass automatisierte und CNC‑gesteuerte Profilbiegemaschinen immer stärker nachgefragt werden. Sie ermöglichen eine höhere Wiederholgenauigkeit, reduzieren Materialabfall und unterstützen Industrie 4.0‑Anwendungen, einschließlich IoT‑Sensoren und vorausschauender Wartung, die Störungen minimieren. Roboterbiegung und KI‑Algorithmen verbessern die Programmierung und reduzieren den Personalbedarf, während manuelle Nachbearbeitungen verringert werden.

Abwicklung vs. Profilbiegen: Unterschiede in der Planung

Während beim Abkanten die Abwicklung anhand von Biegezugabe und Biegeabzug berechnet wird, ist beim Profilbiegen der Querschnitt entscheidend. Eine Abwicklung gibt es bei Profilen nicht, da diese aus Voll- oder Hohlquerschnitten bestehen. Stattdessen wird der minimal erreichbare Biegeradius anhand von Dehnung und Wandstärke kalkuliert.

Wichtig: Bei Profilen müssen Querschnittstoleranzen, Biegebedingungen und Werkzeugspuren in die Planung einbezogen werden. Zudem sollte berücksichtigt werden, dass in Profilen eingebrachte Löcher oder Schlitze während des Biegens verzogen werden können. Deshalb empfiehlt es sich, das Bohren oder Stanzen nach dem Biegen durchzuführen oder die Positionen entsprechend zu korrigieren.

Checklisten für Einkauf und Konstruktion

Mit einer detaillierten Checkliste wird sichergestellt, dass alle relevanten Informationen an den Fertiger übermittelt werden:

Für Blechzuschnitt

• Material und Stärke: Angabe der Legierung, des Oberflächenzustands (z. B. roh, gebeizt, gebürstet) und der Stärke.
• Maßangaben: Länge und Breite der Zuschnitte sowie Toleranzen. Bei komplexen Konturen: CAD‑Datei (DXF, STEP) mit Maßangaben und Skalenhinweis.
• Stückzahl: Einzelfertigung, Kleinserie oder Großserie; Stückzahlangaben beeinflussen den Preis und die Nesterstellung.
• Schnittverfahren: Wählen Sie das gewünschte Verfahren (Laser, Plasma, Wasserstrahl, Stanzen). Ohne Angabe wird die wirtschaftlichste Methode verwendet.
• Kanten und Entgratung: Wunsch nach gratfreien Kanten, Kantenverrundung oder Strahlen für Pulverbeschichtung; definieren Sie Rauheitswerte, wenn notwendig.
• Oberflächenbehandlung: Schutz durch Öl, Folie, Eloxal, Pulverbeschichtung oder Lackierung.
• Verschnittoptimierung: Falls Nesterstellung durch den Lieferanten erfolgt, sollten Sie die Mindestteilabstände, die Freigabe für Common‑Line Cutting und die Zustimmung zur Nutzung von Resttafeln angeben.
• Liefertermin und Verpackung: Gewünschter Liefertermin, gewünschte Verpackungsart (Palette, Kiste, VCI‑Folien) und Hinweise zur Stapelung.

Für Abwicklungen und Biege‑Bauteile

• Abwicklungslänge: Geben Sie die Flanschlängen an oder laden Sie 2D‑Abwicklungen (DXF) hoch.
• Biegewinkel: Jeder Biegewinkel in Grad; bei variablen Winkeln sollten die Toleranzen definiert werden.
• Innenradius: Empfohlene Radien für das Material; kleine Radien erhöhen den Rissdruck.
• K‑Faktor oder Erfahrungswerte: Falls bekannt, angeben. Ansonsten dem Fertiger Freiraum für Testbiegungen einräumen.
• Reihenfolge der Biegungen: Bei komplexen Teilen kann die Biegereihenfolge die Maßhaltigkeit beeinflussen.
• Lochabstände zu Biegungen: Halten Sie Mindestabstände (meist 2,5 × Materialstärke + Radius) ein, um Verformungen zu vermeiden.
• Position von Fasen oder Schweißkanten: Für spätere Schweißarbeiten sind passende Fasenwinkel und -breiten nötig.

Für Profilbiegen

• Profilart: Rohr, Winkel, U‑Profil, T‑Profil oder individuell; Beschaffenheit des Materials und Legierung (z. B. 6063‑T5 für Aluminium).
• Querschnittsmaße: Breite, Höhe, Wandstärke und eventuelle Rippen oder Kammern.
• Biegeradius: Minimaler und gewünschter Radius; eventuelle Überbiegung zum Ausgleich der Rückfederung.
• Länge und Stückzahl: Gesamtbundlänge oder Einzellängen, Stückzahl pro Radius.
• Biegeverfahren: 3‑Walzen, Rotationszug, Streckbiegen; Option für automatisierte oder manuelle Fertigung.
• Position von Bohrungen oder Ausschnitten: Planen Sie diese nach dem Biegen oder berücksichtigen Sie deren Verzug während des Biegens.
• Oberflächenanforderungen: Sichtflächen benötigen Schutzfolie, spezielle Kratzschutz‑Walzen oder nachträgliche Oberflächenbearbeitung.

Typische Fehler und Risiken beim Blechzuschnitt

Die folgenden Fehler treten häufig auf und lassen sich durch sorgfältige Planung vermeiden:

1. Unzureichende Toleranzangaben: Fehlen Toleranzen oder sind sie zu eng, führt dies zu kostspieligen Nacharbeiten oder Ausschuss. Eine pragmatische Definition nach ISO 2768 und dem spezifischen Bedarf ist ratsam.
2. Falsche Materialwahl: Wird ein ungeeignetes Material gewählt, können Probleme wie Verzug, Rissbildung oder unzureichende Korrosionsbeständigkeit auftreten. Materialeigenschaften sollten mit dem Lieferanten abgestimmt werden.
3. Missachtete Biegevorgaben: Nicht definierte Biegeradien oder Abstände zu Bohrungen können zu Rissen oder Verformungen führen. Verwenden Sie Tabellen und planen Sie Abwicklungen mit Biegezugaben.
4. Schlechte Nesting‑Strategie: Unausgenutzte Restflächen erhöhen die Kosten. Eine Absprache mit dem Hersteller über dynamisches Nesting oder die Freigabe für Common‑Line Cutting kann die Materialausnutzung verbessern.
5. Späte Änderungen: Änderungen in letzter Minute erhöhen den Verschnitt, da bereits geplante Nester angepasst oder neue Bleche geschnitten werden müssen. Eine frühzeitige Abstimmung vermeidet dies.
6. Unzureichende Verpackung: Ohne geeigneten Korrosionsschutz können Zuschnitte während des Transports beschädigt werden. Bestimmen Sie die Verpackungsart vorab.

Beispiele und Anwendungsfälle für effizienten Blechzuschnitt

Maschinenbau: Deckel für Gehäuse

Ein Maschinenbauer benötigt deckelartige Blechteile mit Öffnungen für Kabeldurchführungen. Durch gemeinsame Schnittlinien können die Deckel dicht aneinander platziert werden, wodurch die Ausnutzung von 90 % erreicht wird. Durch die Wahl von Stahl S235JR ist die Bearbeitung mit Laser möglich, und die Toleranzen nach ISO 2768‑m reichen aus. Anschließend wird das Teil abgekantet und pulverbeschichtet.

Klima- und Lüftungstechnik: Wickelfalzrohre und Flansche

In der Lüftungstechnik werden runde Luftkanäle benötigt. Bleche werden zunächst rundgebogen und anschließend an den Stößen verschweißt. Die Materialwahl (verzinkter Stahl) gewährleistet Korrosionsbeständigkeit. Für Flanschplatten werden rechteckige Zuschnitte mit Standardlochrastern gewählt. Eine Nesting‑Software platziert die Flansche so, dass der Verschnitt unter 10 % bleibt.

Architektur: Verkleidungselemente aus Aluminium

Ein Architekt plant Fassadenpaneele mit unterschiedlichen Geometrien. Die Paneele werden aus Aluminium EN AW‑5754 geschnitten, anschließend gebogen und zum Teil rundgebogen, um geschwungene Formen zu erzeugen. Dank des geringen Gewichts kann das Gebäude große Bauteile mit minimaler Unterkonstruktion tragen. Die Paneele werden eloxiert, weshalb der Abstand der Biegekanten zu Lochungen groß genug gewählt wird, um Spannungskonzentrationen zu vermeiden.

Elektronikgehäuse: Kupfer und Edelstahl kombinieren

Für ein hochwertiges Elektronikgehäuse werden kleine Kupferplatten zugeschnitten, die Wärme ableiten, und Edelstahlbleche für die Struktur. Präzises Laserschneiden ermöglicht enge Toleranzen. Durch Tabbing werden kleine Teile im Blechverband gehalten, sodass sie beim Schneiden nicht verrutschen. Die Abwicklung der Edelstahldeckel wird mithilfe des K‑Faktors berechnet und die Montage erfolgt nach dem Biegen. Verschnittoptimierung reduziert den Materialverbrauch bei teurem Kupfer.

FAQ zum Blechzuschnitt

Was ist das Hauptziel der Verschnittoptimierung?

Das Ziel ist, Materialausnutzung zu maximieren. Durch intelligentes Nesting und effiziente Gestaltung verringern Sie den Anteil ungenutzten Materials und sparen somit Kosten.

Welche Toleranzen sollte ich für Blechzuschnitte angeben?

Für Standardanwendungen reicht oft die Toleranzklasse m nach ISO 2768 (± 0,1 mm bis ± 2 mm je nach Länge). Bei komplexen Konturen oder kritischen Bauteilen sollten Sie individuelle Toleranzen mit Ihrem Fertiger besprechen.

Wie beeinflusst die Materialwahl den Zuschnitt?

Stahl ist robust und kostengünstig, Edelstahl bietet Korrosionsschutz, Aluminium ist leicht und formbar, Kupfer hat hervorragende Leitfähigkeit. Die Materialwahl beeinflusst Schneidparameter, Toleranzen und Kosten.

Was ist der Unterschied zwischen Biegezugabe und Biegeabzug?

Biegezugabe (BA) addiert einen zusätzlichen Längenanteil zum Flansch, um den Bogenteil zu berücksichtigen. Biegeabzug (BD) zieht Länge ab. Beide Methoden berücksichtigen die Materialdehnung beim Biegen und führen zu einer korrekten Abwicklung.

Wie kann ich den K‑Faktor bestimmen?

Der K‑Faktor liegt typischerweise zwischen 0,3 und 0,5 und variiert je nach Material, Stärke und Biegeverfahren. Er wird oft durch Testbiegungen oder Datenbanken des Herstellers ermittelt. Theoretische Berechnungen liefern nur Näherungen.

Was unterscheidet Profilbiegen vom Abkanten?

Profilbiegen betrifft das Biegen von Strangpressprofilen mit komplexen Querschnitten, während Abkanten dünne Blechstreifen entlang einer geraden Linie umformt. Profilbiegen erfordert spezielle Walzenmaschinen und beachtet die Querschnittsform; beim Abkanten wird die Blechabwicklung nach BA/BD berechnet.

Welche Rolle spielt das Design beim Materialverbrauch?

Eine durchdachte Konstruktion verbessert die Materialausnutzung: Standardisierte Lochgrößen und Radien, konsolidierte Bauteile und die Berücksichtigung der Schnittspaltbreite reduzieren Verschnitt. CAD‑basierte Simulationen unterstützen diese Optimierung.

Wie lassen sich Reststücke sinnvoll nutzen?

Unverbrauchte Teile der Blechtafel können für Prototypen, kleinere Bauteile oder interne Halterungen verwendet werden. Eine systematische Restlagerverwaltung erhöht die Wirtschaftlichkeit.

Welche Verpackung ist für Blechzuschnitte geeignet?

Korrosionsschutzfolien, VCI‑Papiere, Trockenmittel und maßgeschneiderte Holzkisten schützen vor Feuchtigkeit, mechanischen Belastungen und Schmutz. Bei empfindlichen Oberflächen sollte die Verpackung kontaktarm und stoßsicher sein.

Wie wirken sich späte Änderungen im Projekt aus?

Änderungen nach der Nesterstellung erhöhen den Verschnitt und führen zu Verzögerungen. Übermitteln Sie Änderungen so früh wie möglich, um unnötigen Materialverbrauch und zusätzliche Kosten zu vermeiden.

Effizienter Blechzuschnitt durch Planung und Kooperation

Blechzuschnitt ist eine komplexe Aufgabe, die Fachwissen über Materialeigenschaften, Toleranzen und Verschnittoptimierung erfordert. Eine sorgfältige Materialauswahl sichert die Funktionalität und Wirtschaftlichkeit Ihrer Bauteile. Verschnittoptimierung durch dynamisches Nesting, gemeinschaftliche Schnittlinien und durchdachte Konstruktion minimiert Kosten und schont Ressourcen. Die Berechnung der Blechabwicklung mittels Biegezugabe oder Biegeabzug sorgt dafür, dass gekantete Teile passgenau gefertigt werden. Bei Profilbiegen kommt die Querschnittsgeometrie ins Spiel: Materialverhalten, Biegeradien und maschinentechnische Möglichkeiten müssen berücksichtigt werden. Mit den bereitgestellten Checklisten können Sie Ihre Anfragen strukturiert formulieren und Missverständnisse vermeiden. So erreichen Sie, dass Ihre Blechteile nach Maß pünktlich, passgenau und wirtschaftlich produziert werden.
