Laserschweißen Edelstahl: Parameter, Nahtqualität und Anwendungen

Die Schweißverbindung entscheidet über die Festigkeit, Dauerhaftigkeit und Ästhetik vieler Bauteile. Besonders bei Edelstahl stellt das Fügen hohe Anforderungen: das Material ist hart, korrosionsbeständig und besitzt eine vergleichsweise geringe Wärmeleitfähigkeit. Traditionelle Lichtbogenschweißverfahren wie WIG oder MAG erzeugen breite Wärmeeinflusszonen, die zu Verzug und Verfärbungen führen. Laserschweißen nutzt einen fokussierten Lichtstrahl, um Edelstahl mit minimalem Wärmeeintrag zu verschmelzen. Damit lassen sich filigrane Strukturen, lange Sichtnähte und komplexe Geometrien effizient verbinden – egal ob im Aufzugsbau, der Medizintechnik oder in der Lebensmittelindustrie.

Gemäß dem Unternehmensprofil der GEMTEC GmbH, einem seit 1992 in Königs Wusterhausen ansässigen Mittelständler mit etwa 160 Mitarbeitenden, steht die bereichsübergreifende Zusammenarbeit im Mittelpunkt. Ein Ansprechpartner, kurze Wege und schnelle Lieferzeiten zeichnen die Metallbearbeitung aus. Diese Werte sind die Basis des vorliegenden Leitfadens. Sie erfahren nicht nur, wie das Laserschweißen von Edelstahl funktioniert, sondern erhalten auch Hinweise zur Projektplanung, Normen und Qualitätskontrolle. Die Inhalte richten sich an technische Entscheider, Einkäufer und Konstrukteure, die hochwertige Metallbauteile beschaffen oder fertigen lassen möchten.

Grundlagen des Laserschweißens

Funktionsprinzip

Beim Laserschweißen dient ein hochenergetischer Laserstrahl als Wärmequelle. Er erhitzt die Fügezone so stark, dass das Material schmilzt und beim Erstarren eine feste Verbindung entsteht. Die Wärmeübertragung erfolgt entweder leitend (Conduction Mode) oder über einen Tiefschlusseffekt (Keyhole Mode). Bei der leitenden Schweißung erhitzt der Laser das Material überwiegend durch Wärmeleitung; das Schmelzbad ist breit und flach, ideal für dünne Bleche und optisch hochwertige Nähte. Im Tiefschlusseffekt verdampft der Strahl das Material lokal, bildet einen Kapillarkanal („Keyhole“) und erzielt tiefe, schmale Nähte mit hoher Festigkeit. Die Wahl des Modus hängt von Materialstärke, Nahtgeometrie und Qualitätsanforderungen ab.

Es gibt zwei Betriebsarten:

• Kontinuierlicher Wellenbetrieb (CW): Der Laser liefert dauerhaft Energie. Diese Betriebsart eignet sich für lange, durchgehende Schweißnähte und ermöglicht hohe Vorschubgeschwindigkeiten.
• Pulsbetrieb: Hier wird die Energie in kurzen Pulsen abgegeben. Die Methode reduziert den Wärmeeintrag und eignet sich für dünne Materialien oder hitzeempfindliche Bauteile. Durch die gezielte Wärmezufuhr können auch Tackt- oder Punktschweißungen realisiert werden.

Eine Sonderform ist der modulierte CW‑Laser, der eine kontinuierliche Leistung mit kleinen Pulsmodulationen kombiniert, um den Energieeintrag während des Schweißens flexibel anzupassen.

Materialeigenschaften von Edelstahl

Edelstahl ist ein Sammelbegriff für korrosionsbeständige Stähle mit mindestens 10,5 % Chrom. Die Legierungszusammensetzung beeinflusst die Schweißeignung. Die 300er‑Serie (z. B. 304 oder 316) enthält Nickel und bietet die beste Korrosionsbeständigkeit; sie ist daher die gebräuchlichste Reihe für das Laserschweißen. Die 200er‑Serie enthält Chrom‑Mangan und wird unter anderem in der Automobilindustrie genutzt. Die 400er‑Serie (ferritisch/martensitisch) weist eine geringere Korrosionsbeständigkeit auf und ist schweißtechnisch anspruchsvoller.

Stainless Steel besitzt eine niedrige Wärmeleitfähigkeit und eine hohe Infrarot‑Absorption. Deshalb erfordert es im Vergleich zu Aluminium weniger Laserleistung. Zudem führt die Chromoxidschicht an der Oberfläche zu guter Korrosionsbeständigkeit. Beim Schweißen verhindert diese Schutzschicht jedoch die vollständige Energieabsorption; sie muss vor dem Schweißen sorgfältig entfernt werden.

Vorteile des Laserschweißens bei Edelstahl

Laserverbindungen bieten gegenüber Lichtbogenschweißverfahren zahlreiche Vorteile:

• Hohe Präzision: Der fokussierte Strahl schmilzt nur einen sehr kleinen Bereich des Werkstoffs. Dadurch können auch dünne Bleche, medizinische Instrumente oder feine Konstruktionsteile mit minimalen Spuren geschweißt werden.
• Geringer Wärmeeintrag: Die geringe Wärmeeinflusszone (HAZ) minimiert Verzug und verhindert das Aufhärten des Materials. Das Bauteil bleibt maßhaltig und optisch ansprechend.
• Hohe Geschwindigkeit: Laser schweißen 4‑ bis 10‑mal schneller als TIG‑Verfahren. Das steigert die Produktivität, insbesondere bei Serienfertigungen.
• Starke und tiefe Nähte: Je nach Leistung sind tiefe Durchschweißungen möglich; die entstehenden Verbindungen sind meist ebenso stark wie oder stärker als TIG‑Nähte.
• Saubere Oberfläche: Lasern erzeugt nahezu keine Schlacke, Spritzer oder Rauch. Nacharbeiten wie Schleifen entfallen oft.
• Flexibilität bei der Materialdicke: Ein Laser kann dünne Bleche und mittelstarke Werkstücke verschweißen; dickere Materialien lassen sich durch Mehrlagen oder Hybridverfahren bearbeiten.
• Hohe Reproduzierbarkeit: Automatisierte Laseranlagen liefern gleichbleibende Qualität bei tausenden Schweißungen.

Diese Eigenschaften machen das Laserschweißen zum bevorzugten Verfahren für sichtbare oder funktionskritische Edelstahlverbindungen. Im Folgenden betrachten wir die wichtigsten Prozessparameter und ihre Auswirkung auf die Nahtqualität.

Prozessparameter und deren Einfluss

Das Parameter‑Triumvirat: Leistung, Geschwindigkeit und Fokus

Die Qualität der Laserschweißnaht wird maßgeblich durch drei voneinander abhängige Einstellungen bestimmt:

1. Laserleistung (W): Höhere Leistung führt zu größerer Eindringtiefe und ermöglicht höhere Schweißgeschwindigkeiten. Überdimensionierte Leistung kann jedoch zu Durchbrand bei dünnen Blechen führen. Bei 0,5 mm dicken Edelstahlblechen reichen etwa 350 W; für 1 mm sind rund 500 W erforderlich, für 1,8 mm etwa 700 W.
2. Schweißgeschwindigkeit (mm/s): Schnelle Vorschubgeschwindigkeiten verkleinern den Wärmeeintrag und reduzieren Verzug. Ist die Geschwindigkeit zu hoch, kann die Naht unvollständig durchschweißen. Die optimale Geschwindigkeit hängt von Leistung, Materialdicke und Fügegeometrie ab.
3. Fokuseinstellung: Die Position des Brennpunkts beeinflusst die Strahldichte. Eine Fokussierung auf die Werkstückoberfläche erzielt den tiefsten, schmalsten Schweißpenetrationsbereich. Ein leichter positiver Defokus (Brennpunkt oberhalb der Oberfläche) führt zu breiteren, kosmetisch glatteren Nähten, während ein negativer Defokus (unter der Oberfläche) bei dicken Werkstücken die Durchdringung verbessern kann.

Beispielhafte Einstellungen für verschiedene Blechstärken

Die folgende Aufstellung verdeutlicht typische Parameter für das Laserschweißen von Edelstahl. Sie dienen als Ausgangspunkt und müssen projektbezogen angepasst werden:

• 0,5 mm: Leistung ca. 350 W, Pulsfrequenz 5 000 Hz, Wobbel‑Frequenz 50 Hz, Nahtbreite 2,0 mm, Drahtvorschub 12 mm/s. Besonders dünne Bleche lassen sich schwer verschweißen und erfordern gegebenenfalls Punkt‑ oder „Wobble“‑Schweißungen.
• 1,0 mm: Wie bei 0,5 mm, jedoch erhöhte Leistung von rund 500 W.
• 1,8 mm: Leistung ca. 700 W und Nahtbreite 2,5 mm. Weitere Parameter (Frequenzen, Vorschub) bleiben weitgehend konstant.

Diese Werte stammen aus einem Praxisguide und können je nach Legierung, Oberflächenzustand und Maschine variieren. Werkstückdicken über 2 mm lassen sich ebenfalls lasers­chweißen; hier kommen leistungsstärkere Quellen oder mehrlagige Nähte zum Einsatz.

Fixturing, Spalt und Bauteilpositionierung

Die Passung der Bauteile ist entscheidend. Laserschweißen funktioniert nur bei engem Kontakt: Der Spalt in einem Überlappstoß darf 10 % bis 20 % der Dicke des dünneren Blechs nicht überschreiten. In vielen Fällen wird sogar ein Spalt < 0,1 mm gefordert. Zu große Spalte führen zu unvollständiger Verschmelzung, verringern die Festigkeit und erzeugen unerwünschte Unterfüllungen oder Löcher.

Um diese Anforderungen einzuhalten, sollten folgende Maßnahmen umgesetzt werden:

• Präzises Laserschneiden oder Stanzen der Einzelteile. Hierbei helfen moderne CNC‑Laseranlagen, die Toleranzen gemäß ISO 9013 und ISO 2768 einhalten.
• Konstruktiv richtige Fügegeometrie: Butt‑Stöße und Überlappnähte benötigen verschiedene Spaltmaße; bei Dickeneinbußen sind Stufen oder Fasen sinnvoll.
• Stabile Vorrichtungen: Bauteile müssen während des Schweißens fixiert werden; Spannvorrichtungen verhindern Bewegung und Wärmespannungen.
• Vorinspektion: Vor dem Schweißen werden Spaltmaße gemessen und ggf. korrigiert.

Schutzgasführung

Ein weiterer wesentlicher Parameter ist das Schutzgas. Beim Schmelzen von Edelstahl reagiert die Oberfläche schnell mit Sauerstoff aus der Umgebung, was zu Porosität und Verfärbungen führt. Argon ist das am häufigsten genutzte Gas; es ist inert und verhindert die Bildung von Plasma. In einigen Fällen wird Stickstoff zugesetzt, wenn dieser die Metallurgie des Schweißguts positiv beeinflusst.

Spezielle Argon‑Wasserstoff‑Gemische können die Benetzung des Schmelzbades verbessern, sind aber wegen möglicher Wasserstoffversprödung mit Vorsicht anzuwenden. Die Gasdüse muss so platziert sein, dass der Gasstrom das Schmelzbad abdeckt. Zu geringer Gasdurchsatz lässt Oxidation zu; zu hoher Durchsatz kann Turbulenzen erzeugen und Luft einmischen.

Spotgröße und Wobble‑Technik

Der Durchmesser des Laserfokus bestimmt die Leistungsdichte. Ein kleiner Spot liefert hohe Intensitäten und tiefe Durchschweißungen, erfordert aber präzise Positionierung. Ein größerer Spot verteilt die Energie breiter und eignet sich für Oberflächen‑ oder Hybridnähte.

Die Wobble‑Technik ist eine Erweiterung: Hier wird der Strahl in einer kleinen Kreis- oder Achtbewegung über die Fuge geführt, um eine breitere Schweißbahn zu erzeugen und Spalte zu überbrücken. Häufig werden Frequenzen und Amplituden variiert, um die Schmelzbaddurchmischung zu erhöhen und Porosität zu reduzieren.

Wichtige Randbedingungen

Neben den erwähnten Parametern beeinflussen folgende Faktoren das Schweißergebnis:

• Legierungszusammensetzung: Hoher Kohlenstoffgehalt (> 0,3 %) begünstigt die Bildung von Martensit beim Abschrecken und führt zu spröden Nähten. Mangan bindet Schwefel und verbessert die Schweißbarkeit.
• Oberflächenzustand: Oxide, Öl oder Beschichtungen reduzieren die Absorption und verursachen Einschlussporen. Die Fügefläche sollte direkt vor dem Schweißen gereinigt (Aceton, Isopropanol) und die Chromoxidschicht ggf. chemisch entfernt werden.
• Metallurgische Phasentransformationen: Schnell wechselnde Temperaturen können Gefügeänderungen bewirken und Härte sowie Duktilität der Naht beeinflussen. Die Wahl der Parameter sollte daher auf das Werkstoffgefüge abgestimmt werden.

Qualitätsanforderungen und Normen

ISO 9013 und ISO 2768: Allgemeine Toleranzen

Für das Zuschneiden der Bauteile kommt die ISO 9013 zur Anwendung. Sie klassifiziert thermische Schneidprozesse in vier Qualitätsbereiche. Bereich 1 definiert sehr geringe Rauheitswerte (Ra < 3 µm) und erlaubt praktisch keinen Grat, während Bereich 4 höhere Rauheitswerte (bis ca. 25 µm) zulässt. Die Norm stellt sicher, dass zugeschnittene Bleche maßhaltig und kantenarm sind – eine Voraussetzung für das Laserschweißen.

ISO 2768 legt allgemeine Maß‑ und Winkel­toleranzen fest, wenn Zeichnungen keine individuellen Toleranzen enthalten. In der Blechbearbeitung wird meist die Toleranzklasse m (mittel) verwendet; sie erlaubt beispielsweise ±0,2 mm bei Nennmaßen bis 3 mm und ±0,5 mm bis 100 mm. Zu enge Toleranzen erhöhen die Fertigungskosten; zu weite Toleranzen erschweren die Montage. Eine klare Definition ist daher wichtig.

ISO 13919‑1: Qualitätsstufen für Laser‑Schweißnähte

Die ISO 13919‑1 gibt Anforderungen und Empfehlungen für Qualitätsniveaus von Elektronen‑ und Laserstrahlschweißnähten. Sie legt drei Qualitätsstufen (B, C und D) fest, die permissible Fehlstellen wie Poren, Risse oder Einbrandkerben definieren. Stufe B repräsentiert die höchsten Anforderungen und erlaubt nur minimale Imperfektionen; Stufe D ist weniger strikt und für weniger sicherheitskritische Anwendungen geeignet. Die Norm gilt für Materialstärken ab 0,5 mm und muss im Vorfeld zwischen Auftraggeber und Fertiger vereinbart werden.

DIN 2303 und branchenspezifische Vorgaben

Für sicherheitsrelevante Bauteile wie im Wehrtechnik‑ oder Bahnsektor verlangt die DIN 2303 weitergehende Nachweise. Die Norm definiert Qualifikationsanforderungen an den Hersteller, Prüfungen der Wärmeeinflusszone und dokumentierte Prozesse. Ferner existieren internationale Sicherheitsstandards wie ANSI Z136 oder ISO 11553, die den sicheren Umgang mit Lasern regeln.

Bei Schweißaufträgen sollten Auftraggeber neben Zeichnungen und Stücklisten auch die gewünschte Qualitätsklasse (nach ISO 13919‑1) und die allgemeinen Toleranzanforderungen (ISO 9013/2768) angeben. So vermeiden beide Seiten Missverständnisse und stellen sicher, dass die gelieferten Komponenten die spezifischen Anforderungen erfüllen.

Verbindungsarten und Nahtgeometrien

Die Geometrie der Schweißverbindung beeinflusst sowohl den Fertigungsaufwand als auch die Festigkeit. Typische Verbindungsarten beim Laserschweißen von Edelstahl sind:

• Stumpfnähte (Butt Joint): Die Kanten der Bleche liegen bündig aneinander. Sie ermöglichen volle Durchschweißung und benötigen keinen Zusatzwerkstoff. Die Spaltkontrolle ist jedoch kritisch (< 0,1 mm).
• Überlappnähte (Lap Joint): Ein Bauteil überdeckt das andere. Die Nahtbreite kann größer gewählt werden; geringere Spaltanforderungen erleichtern die Produktion, erhöhen aber das Bauteilgewicht und erfordern eventuell Zusatzdraht.
• T‑Nähte und Ecknähte (Fillet Joint): Sie verbinden Bleche im rechten Winkel. Durch den konzentrierten Strahl lassen sich auch schwer zugängliche Stellen schweißen. Hier kommen häufig Wobble‑Techniken zum Einsatz.

Die richtige Wahl der Nahtgeometrie hängt von der Konstruktion, den Belastungen und der Zugänglichkeit ab. Bei Sichtnähten wird oft eine Schliff‑ oder Bürstenoberfläche erwünscht; in solchen Fällen lohnt sich die Auswahl der Qualitätsstufe B oder C nach ISO 13919‑1, damit die Naht auch optisch überzeugt.

Typische Fehler und deren Vermeidung

Selbst bei optimalen Parametern können Defekte auftreten. Zu den häufigsten zählen:

• Porosität: Gasblasen im Schmelzbad entstehen durch unzureichende Reinigung, Feuchtigkeit oder falsche Gasführung. Eine konsequente Vorbehandlung (Reinigen mit lösungsmitteln wie Aceton), optimierte Gasströmung und die Verwendung von Fülldraht, der zur Legierung passt, minimieren Poren.
• Einbrandkerben und Unterfütterung: Sie entstehen, wenn der Strahl zu stark auf einen Punkt konzentriert wird oder die Vorschubgeschwindigkeit zu gering ist. Abhilfe schaffen eine größere Spotgröße, Wobble‑Bewegungen oder eine Anpassung der Fokuseinstellung.
• Risse und Sprödbrüche: Hoher Kohlenstoffgehalt oder zu schnelle Abkühlung können martensitische Gefügebildung verursachen. Vorwärmen, eine kontrollierte Abkühlphase und die Wahl geeigneter Legierungen (z. B. 304 L mit niedrigem Kohlenstoffgehalt) verringern das Risiko.
• Verzug: Trotz des geringen Wärmeeintrags kann es zu Verzug kommen, wenn Bauteile zu dünn sind oder ungleichmäßig gekühlt werden. Symmetrische Schweißfolgen, Fixierungen und die Verwendung von Wärmesenken (z. B. Kupferblöcke) helfen dagegen.
• Spatter und Spritzer: Diese treten vor allem beim Übergang vom Leitungs- in den Keyhole‑Modus auf. Eine stabile Prozessführung und optimale Gasführung vermeiden Spritzer und erleichtern die Nachbearbeitung.

Ein systematisches Qualitätsmanagement, wie es bei GEMTEC etabliert ist, umfasst Prüfprotokolle, zerstörungsfreie Prüfungen (Durchstrahlung, Ultraschall) und mechanische Zugversuche. Sie sichern die Einhaltung der vereinbarten Normen und garantieren reproduzierbare Ergebnisse.

Integration in die Prozesskette

Laserschneiden, Abkanten und K‑Faktor

Eine präzise Schweißnaht setzt voraus, dass die Vorfertigung stimmt. Das Laserschneiden liefert konturgenaue Zuschnitte mit schmaler Kerbe und glatter Kante. Durch die Einhaltung von ISO 9013‑Qualitätsbereichen können Bauteile ohne Nacharbeit weiterverarbeitet werden. Beim anschließenden Abkanten verändert sich die Bauteilgeometrie: Die Außenseite des Radius wird gedehnt, die Innenseite gestaucht. Zwischen beiden liegt eine neutrale Faser, die sich weder dehnt noch staucht. Der K‑Faktor bezeichnet das Verhältnis zwischen dem Abstand dieser neutralen Faser zum Innenradius und der Blechdicke. Ein K‑Faktor von 0,5 bedeutet, dass die neutrale Faser genau in der Mitte liegt; in der Praxis liegt er je nach Material und Biegeradius meist zwischen 0,3 und 0,5.

Die Berechnung der Biegezugabe (BA) für die Abwicklung lautet BA = θ × (R + K × t), wobei θ der Biegewinkel (im Bogenmaß), R der Innenradius, K der K‑Faktor und t die Materialdicke sind. Ein falscher K‑Faktor führt zu Abweichungen in der Bauteillänge. Da der K‑Faktor von vielen Faktoren abhängt (Material, Werkzeug, Biegeradius, Federrückfederung), werden in der Praxis Testbiegungen durchgeführt.

Wenn die Zuschnitte korrekt gekantet und gesäubert wurden, sind die Fugen präzise und spaltfrei – die Voraussetzung für hochwertige Laserschweißungen. Bei GEMTEC erfolgt dieser Prozess aus einer Hand: Das Unternehmen verfügt über modernste Laser- und Biegeanlagen, die digitale Daten durchgängig nutzen. Konstrukteure können ihre Bauteildaten in das System einspeisen; die Abwicklung, der K‑Faktor und die Schnittgeometrie werden automatisch berücksichtigt.

Baugruppenmontage und Oberflächenveredelung

Nach dem Schweißen folgen oft weitere Schritte: Entgraten, Kantenverrundung, Schleifen, Gewinde schneiden oder das Montieren zu komplexen Baugruppen. Darüber hinaus erhalten viele Edelstahlteile eine Oberflächenveredelung, etwa durch Schleifen, Bürsten oder Polieren. Eine solche mechanische Bearbeitung verbessert nicht nur die Optik, sondern entfernt auch Anlauffarben, die beim Schweißen entstehen. Für dekorative Anwendungen in Architektur oder Kunst sind gleichmäßige Schliffbilder wichtig; in der Lebensmittel‑ oder Medizintechnik zählt die hygienische Oberfläche.

Dank der bereichsübergreifenden Organisation bei GEMTEC können alle Fertigungsstufen – vom Laserschneiden über das Biegen bis zur Schweißung und anschließenden Veredelung – nahtlos koordiniert werden. Das verkürzt Lieferzeiten und minimiert Fehlerquellen, weil keine Datenübergaben zwischen verschiedenen Lieferanten erforderlich sind.

Anwendungsfelder

Laserschweißen von Edelstahl spielt in vielen Branchen eine wichtige Rolle. Im Folgenden sind einige Einsatzgebiete zusammengefasst – jeweils mit ihren spezifischen Anforderungen und typischen Produkten.

Aufzugsbau

Aufzugskomponenten wie Kabinenverkleidungen, Führungsschienen oder Fahrkorbrampen müssen hohe Belastungen aushalten und gleichzeitig optisch ansprechend sein. Laser‑Nähte bieten schlanke, hochfeste Verbindungen und vermeiden Verzug, sodass die Bauteile exakt passen. Die geringe HAZ verhindert Farbveränderungen bei dekorativen Edelstahlverkleidungen.

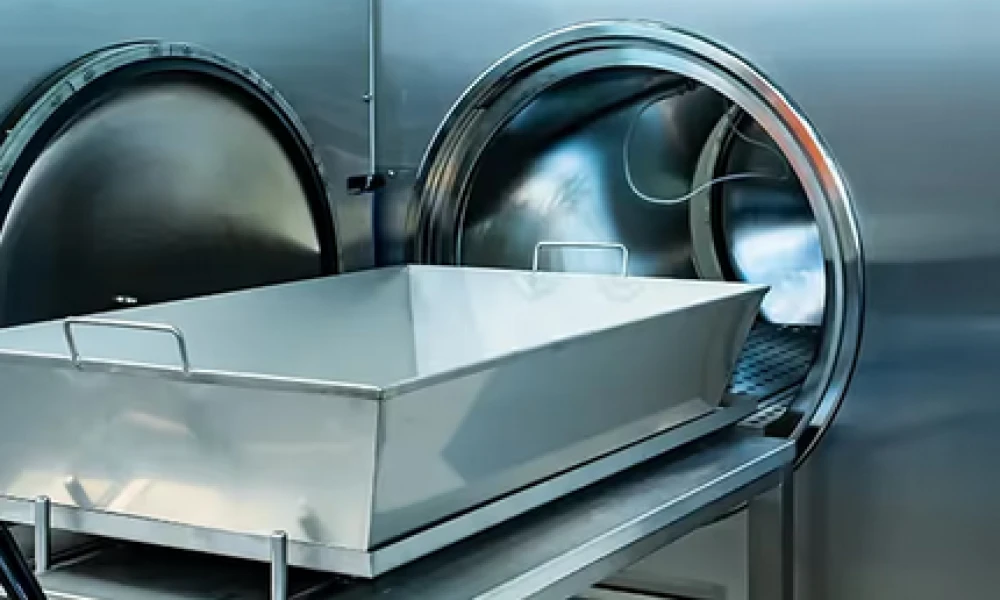

Medizintechnik

Hier sind sterile Bedingungen, Biokompatibilität und Präzision entscheidend. Endoskope, chirurgische Instrumente oder Laborgeräte bestehen oft aus austenitischen Edelstählen wie 316L. Laserschweißungen erzeugen porenfreie, glatte Oberflächen, die leicht zu reinigen sind. Der Pulsbetrieb reduziert den Wärmeeintrag, sodass empfindliche Komponenten (z. B. elektronische Module oder dünne Wandstrukturen) nicht beschädigt werden.

Lebensmittelindustrie

Im Anlagenbau für Nahrungsmittel sorgen lasergeschweißte Rohrleitungen, Tanks oder Fördereinrichtungen für hygienische Prozessführung. Edelstahl der Serien 304 und 316 ist korrosionsbeständig; der Laser erzeugt glatte Nähte ohne Totraum, in dem sich Produktreste absetzen könnten. Die Kombination aus Laserschneiden, Kantenverrundung und Schweißung gewährleistet spaltfreie Übergänge.

Bühnen‑ und Messebau

Geländer, Traversen, Rahmen und Spezialkonstruktionen sollen leicht, stabil und oft auch ästhetisch sein. Laser‑Schweißungen ermöglichen feine, kaum sichtbare Nähte und reduzieren den Nachbearbeitungsaufwand. Modulare Strukturen können durch präzise Fügegeometrien schnell montiert werden.

Energietechnik und Maschinenbau

In Generatorgehäusen, Turbinenverkleidungen oder Wärmetauschern müssen Schweißnähte hohen Drücken und Temperaturen standhalten. Der Keyhole‑Modus und hohe Leistung ermöglichen tiefe, robuste Nähte. Die saubere Prozessführung minimiert Risse und erlaubt reproduzierbare Serienfertigung.

Kunst und Architektur

Künstlerische Objekte aus Edelstahl erfordern perfekte Oberflächen und unsichtbare Fugen. Laser‑Schweißungen lassen sich nahezu spurlos herstellen; in Kombination mit Schleifen und Polieren entstehen glatte Übergänge. Komplexe dreidimensionale Strukturen profitieren von der flexiblen Strahlführung und minimalem Wärmeeintrag.

Projektplanung und Checkliste für Auftraggeber

Eine sorgfältige Planung stellt sicher, dass Laserschweißungen wirtschaftlich und qualitativ überzeugen. Konstrukteure und Einkäufer sollten folgende Punkte berücksichtigen:

1. Werkstoffauswahl und Legierung: Wählen Sie die geeignete Edelstahllegierung (z. B. 304, 316, Duplex). Berücksichtigen Sie Korrosionsbeständigkeit, mechanische Eigenschaften und Schweißbarkeit.
2. Blechdicke und Abmessungen: Bestimmen Sie die Materialstärke und die gewünschten Toleranzen gemäß ISO 2768 (m oder c). Bei größeren Teilen sind großzügigere Toleranzen erforderlich.
3. Nahtgeometrie und Fügeart: Legen Sie fest, ob eine Stumpf‑, Überlapp‑ oder T‑Naht notwendig ist. Definieren Sie den erlaubten Spalt (< 0,1 mm).
4. Qualitätsstufe und Normen: Geben Sie die Qualitätsstufe nach ISO 13919‑1 (B, C oder D) an, sowie die notwendigen Nachweise nach DIN 2303 für sicherheitsrelevante Produkte.
5. Vorbehandlung: Fordern Sie eine gründliche Reinigung der Fügeflächen (Entfetten, Abtragen der Oxidschicht) und geben Sie an, ob eine definierte Oberflächenrauhigkeit gefordert ist.
6. Schutzgas und Draht: Legieren Sie den Zusatzdraht entsprechend dem Grundwerkstoff und definieren Sie das gewünschte Gas (Argon, Argon‑Stickstoff). Bei hygienischen Anwendungen sollte nur Argon verwendet werden.
7. Nachbehandlung: Legen Sie fest, ob Schleifen, Polieren oder elektrochemische Passivierung notwendig ist. Dies betrifft vor allem Anwendungen mit Sichtnähten oder erhöhten Hygienestandards.
8. Dokumentation und Prüfung: Vereinbaren Sie zerstörungsfreie Prüfverfahren, Prüfumfang (z. B. Sichtprüfung 100 %, Ultraschallprüfung stichprobenartig) und Protokollierung. Schriftliche Schweißanweisungen (WPS) und Verfahrensprüfungen sind bei sicherheitskritischen Bauteilen notwendig.

Durch die umfassende Definition dieser Punkte können Fertiger wie GEMTEC das Laserschweißen effizient planen und qualitativ hochwertige Ergebnisse liefern. Dank der internen Abstimmung zwischen Konstruktion, Fertigung und Qualitätsmanagement können auftretende Fragen schnell geklärt werden.

Laserschweißen von Edelstahl ist ein hochpräzises, wirtschaftliches Verfahren, das dünne wie dickere Bleche zuverlässig verbindet. Der Laserstrahl konzentriert die Energie auf einen kleinen Bereich, was Verzug minimiert und optisch saubere Nähte erzeugt. Die Kombination aus modularem Maschinenpark, erfahrenen Mitarbeitenden und normengerechter Fertigung macht die Technologie für unterschiedlichste Branchen attraktiv.

Die wichtigsten Punkte auf einen Blick:

• Edelstahl verfügt über eine geringe Wärmeleitfähigkeit und hohe Infrarot‑Absorption, weshalb relativ geringe Laserleistungen ausreichen.
• Der Keyhole‑Modus ermöglicht tiefe, schmale Nähte, während der Leitungsmodus für dünne Bleche und Sichtnähte geeignet ist.
• Parameter wie Laserleistung, Vorschubgeschwindigkeit, Fokuseinstellung und Schutzgas beeinflussen die Nahtqualität. Spalte müssen kleiner als 0,1 mm sein.
• Internationale Normen wie ISO 9013, ISO 2768 und ISO 13919‑1 definieren Toleranzen und Qualitätsstufen.
• Eine koordinierte Prozesskette vom Laserschneiden über das Abkanten (unter Berücksichtigung des K‑Faktors) bis zur Schweißung und Oberflächenveredelung garantiert passgenaue Ergebnisse.

Wenn Sie hochwertige Edelstahlbauteile benötigen, bietet GEMTEC alle Schritte aus einer Hand – von der Beratung über die Konstruktion bis hin zur Serienproduktion. Die firmeneigene Spezialisierung auf Laserschneiden, Biegen, Laserschweißen und Montage sowie die Einhaltung internationaler Normen sichern termingerechte Lieferungen und dauerhaft hohe Qualität.
