Metall entgraten: Sichere Kanten und saubere Oberflächen für die Weiterverarbeitung

Metall entgraten bedeutet, unerwünschte Grate, scharfkantige Rückstände und störende Materialüberstände an Bauteilen zu entfernen. Fachgerecht bearbeitete Kanten reduzieren das Verletzungsrisiko beim Handhaben, erleichtern Passung und Montage und schaffen eine geeignete Ausgangslage für nachfolgende Oberflächen- und Fertigungsschritte. Entscheidend ist jedoch nicht nur die pauschale Angabe „entgraten“, sondern der gewünschte Zielzustand: Sollen lediglich lose Grate entfernt, scharfe Kanten gebrochen oder definierte Verrundungen erzeugt werden? Die passende Lösung hängt von Werkstoff, Geometrie, Gratbild, Stückzahl, Sichtanforderung und Weiterverarbeitung ab. Bei GEMTEC stimmen wir manuelle und maschinelle Bearbeitung mit Laserzuschnitt, Stanzen, Abkanten, Oberflächenveredelung und Baugruppenmontage ab, damit Metall- und Blechteile zur folgenden Prozessstufe passen.

Metall entgraten: sichere Kanten für die Weiterverarbeitung

Entgraten wirkt auf den ersten Blick wie ein kleiner Arbeitsschritt. Für Einkäufer, Konstrukteure und Projektleiter entscheidet die Kantenqualität jedoch häufig darüber, ob ein Bauteil sicher gehandhabt, ohne Nacharbeit montiert und mit der vorgesehenen Oberfläche versehen werden kann.

Eine saubere Kante ist kein Selbstzweck. Sie muss zur Funktion des Bauteils passen. Eine innenliegende Montagekante kann andere Anforderungen haben als eine sichtbare Außenkante, eine Kabeldurchführung oder ein Bauteil, das später pulverbeschichtet wird.

Deshalb sollte die Kantenbearbeitung früh geklärt werden. Je später auffällt, dass Innenkonturen nicht zugänglich, Sichtseiten verkratzt oder bereits gekantete Bereiche nur noch schwer erreichbar sind, desto höher wird der Abstimmungs- und Nacharbeitsaufwand.

Kurz erklärt: Was bedeutet Metall entgraten?

Entgraten

Beim Entgraten werden unerwünschte Materialüberstände entfernt, die bei einem Trenn- oder Bearbeitungsprozess entstehen können. Dazu gehören beispielsweise Grate an Außenkonturen, Bohrungen, Ausschnitten, Stanzkanten oder lokalen Bearbeitungsstellen.

Das Ziel ist eine funktionsgerechte Kante ohne störenden Überstand. Das bedeutet nicht automatisch, dass die Kante einen bestimmten Radius, eine bestimmte Fase oder ein dekoratives Schliffbild erhält.

Kanten brechen

Beim Kantenbrechen wird die Schärfe einer Kante gezielt reduziert. Je nach Vorgabe kann eine kleine Fase oder eine leichte Rundung entstehen. Der Begriff sollte in Zeichnungen nicht ohne weitere Einordnung verwendet werden, wenn das Ergebnis funktionskritisch ist.

Kantenverrundung

Die Kantenverrundung geht über die reine Gratentfernung hinaus. Sie erzeugt eine gleichmäßig gerundete Kante, sofern Geometrie, Verfahren und Bauteilzugänglichkeit dies ermöglichen. Wird ein bestimmter Radius benötigt, gehört dieser als prüfbare Anforderung in die Fertigungsunterlagen.

Oberflächenschliff

Ein Oberflächenschliff ist eine eigene Anforderung. Entgraten kann mit Schleifen oder Bürsten verbunden sein, doch ein gratfreies Bauteil besitzt nicht automatisch einen festgelegten Kornschliff. Angaben wie K240 sind nur dann sinnvoll, wenn Schliffbild, Sichtseite und Richtung tatsächlich zum Projekt gehören.

Wie entstehen Grate an Metall- und Blechteilen?

Grate können bei unterschiedlichen Fertigungsschritten entstehen. Beim Stanzen liegt der relevante Grat häufig auf der Austrittsseite. Beim Bohren oder Senken können Rückstände an Ein- und Austritt auftreten. Beim Laser- oder anderen thermischen Trennverfahren können sich je nach Werkstoff, Blechdicke und Prozesszustand Anhaftungen oder raue Bereiche an der Unterkante bilden.

Auch Fräsen, Sägen und weitere spanende Prozesse können Materialüberstände hinterlassen. Zusätzlich entstehen nach dem Schweißen mitunter Spritzer, lokale Überhöhungen oder scharfkantige Übergänge, die ebenfalls gezielt nachbearbeitet werden müssen.

Gratbild und Gratlage sind für die Verfahrenswahl entscheidend. Ein flacher Grat an einem ebenen Laserteil lässt sich anders bearbeiten als eine schwer zugängliche Innenkante, eine kleine Bohrung oder eine bereits geschweißte Baugruppe.

Warum ist Metall entgraten für Sicherheit, Montage und Oberfläche wichtig?

Sicheres Handhaben und Weiterverarbeiten

Scharfe Blechkanten können beim Greifen, Transportieren und Montieren zu Schnittverletzungen führen. Das Entgraten reduziert den direkten Kontakt mit scharfkantigen Rückständen. Es ersetzt jedoch keine geeigneten Arbeitsmittel, Schutzmaßnahmen oder persönliche Schutzausrüstung.

Für Produktionsleiter ist relevant, an welcher Stelle der Prozesskette das Risiko entsteht. Ein Bauteil, das vor dem Abkanten, Schweißen oder Kommissionieren von mehreren Mitarbeitern gehandhabt wird, sollte nicht erst unmittelbar vor dem Versand auf kritische Kanten geprüft werden. Die DGUV empfiehlt unter anderem, scharfe Kanten und Splitter vor dem Transport zu entfernen.

Passung und Montage

Ein kleiner Grat kann genügen, damit zwei Flächen nicht sauber aufeinanderliegen, ein Bauteil verkantet oder ein Befestigungselement nicht wie vorgesehen sitzt. Besonders kritisch sind Bezugskanten, Bohrungen, Langlöcher, Steckverbindungen und Auflageflächen.

Grate können außerdem Kabel, Dichtungen, Schläuche oder angrenzende Oberflächen beschädigen. Bei Baugruppen sollte daher nicht nur das Einzelteil betrachtet werden. Entscheidend ist, welche Kante im montierten Zustand Kontakt zu einem anderen Bauteil oder zum Bediener hat.

Vorbereitung für Beschichtung und Oberflächenveredelung

Scharfe Kanten und ungleichmäßige Übergänge können eine gleichmäßige Oberflächenbehandlung erschweren. Bei beschichteten Stahlbauteilen kann die Vorbereitung von Kanten und weiteren Oberflächenunregelmäßigkeiten deshalb Teil der technischen Spezifikation sein.

Entgraten allein garantiert keine bestimmte Haftung oder Korrosionsschutzwirkung. Werkstoff, Vorbehandlung, Beschichtungssystem, Bauteilgeometrie und Umgebungsbedingungen müssen zusammen betrachtet werden. Wird eine definierte Kantenverrundung für den Schichtaufbau benötigt, muss sie ausdrücklich vereinbart werden. ISO 8501-3:2025 behandelt hierfür Vorbereitungsgrade von Kanten und weiteren Oberflächenunregelmäßigkeiten an Stahlsubstraten vor dem Beschichten.

Sichtqualität und Haptik

Bei Verkleidungen, Gehäusen, Architektur- und Designelementen zählt neben der Funktion auch das Erscheinungsbild. Unregelmäßige Kanten, Schleifspuren oder beschädigte Sichtflächen fallen dort schnell auf.

Sichtseite, Schliffrichtung und erlaubte Bearbeitungsspuren gehören in die Anfrage. So lässt sich das Entgratverfahren auf die spätere Optik abstimmen, statt die Oberfläche nachträglich korrigieren zu müssen.

Welche Vorteile hat eine früh geplante Kantenbearbeitung für technische Entscheider?

Für technische Einkäufer ist Entgraten vor allem eine Frage des vereinbarten Lieferzustands. Wird nur ein zugeschnittenes Rohteil bestellt, kann die Nacharbeit beim eigenen Betrieb verbleiben. Wird dagegen ein montage- oder beschichtungsbereites Teil benötigt, muss die Kantenqualität Bestandteil von Angebot, Zeichnung und Prüfung sein.

Ein klarer Lieferzustand verbessert die Vergleichbarkeit von Angeboten. Ohne eindeutige Vorgabe kann ein Angebot nur die Entfernung loser Grate umfassen, während ein anderes sämtliche Kanten bricht und Sichtflächen besonders schützt. Die Preise sehen dann vergleichbar aus, beruhen aber auf unterschiedlichen Leistungen.

Für Konstrukteure liegt der Nutzen in der fertigungsgerechten Auslegung. Kritische Kanten, enge Innenkonturen oder kleine Ausschnitte lassen sich früh erkennen. Geometrien können so angepasst werden, dass die gewünschte Bearbeitung zugänglich und prüfbar bleibt.

Projekt- und Produktionsleiter profitieren von weniger ungeplanten Schnittstellen. Wenn Entgraten, Umformen, Oberfläche und Montage gemeinsam geplant werden, sinkt das Risiko, dass Bauteile zwischen mehreren Bearbeitungsschritten transportiert, erneut geprüft oder kurzfristig nachgearbeitet werden müssen.

Planbarkeit entsteht durch konkrete Entscheidungen:

• Welcher Zustand wird angeliefert und welcher Zustand wird benötigt?
• Welche Kanten sind für Funktion, Sicherheit oder Optik kritisch?
• Welche Prozessstufe erzeugt die letzte relevante Kante?
• Wer ist für Prüfung, Schutz und Verpackung verantwortlich?
• Welche Merkmale müssen bei Wiederholaufträgen reproduzierbar bleiben?

Entgraten ist damit nicht nur eine Werkstattaufgabe. Es ist eine Schnittstellenentscheidung zwischen Konstruktion, Einkauf, Fertigung, Qualitätssicherung und Montage.

Manuell Metall entgraten oder maschinell entgraten?

Die Entscheidung ist kein einfaches Entweder-oder. In vielen Projekten ist eine Kombination sinnvoll: Eine Maschine bearbeitet geeignete Außen- und Innenkonturen reproduzierbar, während schwer zugängliche Stellen, Sonderformen oder lokale Restgrate manuell nachbearbeitet werden.

Wann eignet sich manuelles Entgraten?

Manuelle Verfahren bieten hohe Flexibilität. Feilen, Schleifwerkzeuge, Entgratmesser, Bürsten oder handgeführte Schleifmittel lassen sich gezielt an einzelnen Stellen einsetzen.

Manuelles Entgraten passt besonders zu:

• Einzelteilen, Prototypen und kleinen Losgrößen.
• Komplexen Konturen oder schwer zugänglichen Innenbereichen.
• Lokalen Graten, die nur an ausgewählten Kanten entfernt werden sollen.
• Empfindlichen Sichtteilen, bei denen der Bearbeiter die Oberfläche fortlaufend kontrollieren muss.
• Ergänzender Nacharbeit nach einem maschinellen Durchlauf.

Der Aufwand hängt stark von Kantenlänge, Zugänglichkeit und gewünschter Gleichmäßigkeit ab. Bei wiederkehrenden Serien kann ein rein manueller Prozess wirtschaftlich und qualitativ an Grenzen kommen, besonders wenn ein reproduzierbarer Kantenstatus gefordert ist.

Wann eignet sich maschinelles Entgraten?

Maschinelle Verfahren arbeiten mit Schleifbändern, Bürsten, Tellern, Walzen oder kombinierten Aggregaten. Sie eignen sich vor allem, wenn Bauteile sicher geführt oder auf einer Durchlaufanlage bearbeitet werden können.

Maschinelles Entgraten bietet Vorteile bei:

• Wiederkehrenden Stückzahlen und Serien.
• Flachen oder gut zugänglichen Blechteilen.
• Gleichmäßigem Gratbild an vielen vergleichbaren Konturen.
• Anforderungen an eine reproduzierbare Bearbeitung beider Bauteilseiten, sofern die Anlage und Geometrie dies erlauben.
• Kombinierten Aufgaben wie Gratentfernung, leichtem Kantenbrechen und Oberflächenbearbeitung.

Nicht jedes Bauteil ist für eine Standardanlage geeignet. Sehr kleine, stark verformte, instabile oder komplex geschweißte Teile können besondere Aufnahmen oder eine manuelle Bearbeitung erfordern. Auch enge Schlitze, tiefe Innenkonturen und verdeckte Kanten bleiben möglicherweise unzugänglich.

Wann ist ein kombinierter Prozess sinnvoll?

Ein kombinierter Prozess ist sinnvoll, wenn die Hauptkonturen maschinell wirtschaftlich bearbeitet werden können, einzelne Funktionsbereiche aber eine gezielte Handarbeit benötigen. Das gilt etwa für Gehäuse mit mehreren Ausschnitten, Baugruppen mit lokalen Schweißbereichen oder Sichtteile mit unterschiedlichen Kantenanforderungen.

Die beste Lösung folgt dem Bauteil, nicht der Maschinenbezeichnung. Für eine belastbare Auswahl müssen Zeichnung, Material, Stückzahl, Kantenstatus und Folgeprozesse gemeinsam betrachtet werden. GEMTEC bietet hierfür sowohl manuelle als auch automatisierte Bearbeitungswege an.

Typische Bauteilsituationen und passende Bearbeitungslogik

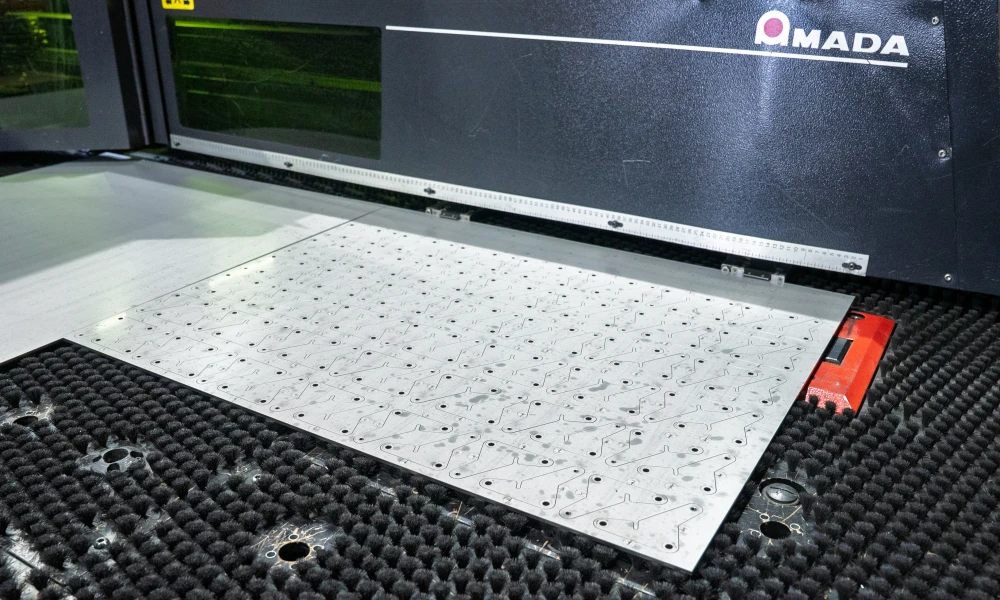

Flache Laser- oder Stanzteile

Bei flachen Teilen sind Außenkonturen und Ausschnitte häufig gut zugänglich. Hier kann eine maschinelle Bearbeitung wirtschaftlich sein, wenn Größe, Form und Stabilität zur Anlage passen. Kritische Bohrungen, schmale Schlitze oder lokale Funktionskanten werden bei Bedarf separat geprüft.

Gekantete Gehäuse und Wannen

Bei Gehäusen verändert das Abkanten die Zugänglichkeit. Manche Kanten lassen sich im flachen Zustand leichter bearbeiten, andere entstehen erst durch zusätzliche Bohrungen oder nachgelagerte Arbeitsschritte. Sichtseiten und spätere Kontaktflächen müssen deshalb vor der Festlegung der Reihenfolge bekannt sein.

Schweißbaugruppen und Rahmen

Bei Schweißbaugruppen reicht es nicht, nur die ursprünglichen Schnittkanten zu betrachten. Schweißspritzer, Nahtübergänge und lokale Bearbeitungsstellen können eine weitere Nacharbeit erfordern. Der Zielzustand sollte zwischen funktionalen Fügebereichen, sichtbaren Flächen und späteren Griff- oder Montagezonen unterscheiden.

Kleine Teile mit vielen Innenkonturen

Kleine Bauteile können trotz geringer Abmessungen aufwendig sein, wenn viele Bohrungen, Schlitze oder Mikroecken bearbeitet werden müssen. Die reine Stückzahl sagt daher wenig über den Aufwand aus. Entscheidend sind Kantenlänge, Anzahl der Merkmale, Zugänglichkeit und der erforderliche Kontrollumfang.

Sichtteile mit Schliff oder dekorativer Oberfläche

Bei Sichtteilen muss die Kante zum Flächenbild passen. Eine lokal entgratete Stelle darf nicht unkontrolliert in die sichtbare Fläche auslaufen. Grenzmuster, markierte Sichtseiten und eine vereinbarte Schliffrichtung können Missverständnisse vermeiden.

Welche Kriterien entscheiden über das Entgratverfahren?

Werkstoff und Ausgangszustand

Stahl, Edelstahl und Aluminium reagieren unterschiedlich auf Schleifmittel, Druck und Wärmeeintrag. Ebenso wichtig ist der Ausgangszustand: roh, geschliffen, gebürstet, foliert, beschichtet oder bereits teilweise montiert.

Geometrie und Zugänglichkeit

Außenkonturen, Bohrungen, Langlöcher, Mikroecken, schmale Schlitze und Hinterschneidungen stellen unterschiedliche Anforderungen. Eine Zeichnung sollte deshalb erkennen lassen, welche Kanten funktional oder sichtbar sind und von welcher Seite sie bearbeitet werden müssen.

Gratgröße und gewünschter Zielzustand

Ein leichter scharfer Rand benötigt einen anderen Abtrag als ein ausgeprägter Materialüberstand. Ebenso macht es einen Unterschied, ob lediglich der Grat entfernt, die Kante gebrochen oder ein messbarer Radius erzeugt werden soll.

Stückzahl und Wiederholbedarf

Bei Einzelteilen kann flexible Handarbeit sinnvoll sein. Bei Kleinserien und Serien gewinnen Rüstkonzept, Durchlauf, Wiederholbarkeit und Prüfaufwand an Bedeutung. Eine maschinelle Lösung ist jedoch nur dann wirtschaftlich, wenn Bauteilform und gewünschtes Ergebnis dazu passen.

Nachfolgende Prozesse

Abkanten, Schweißen, Pulverbeschichten, Lackieren, Eloxieren, Verzinken und Baugruppenmontage stellen unterschiedliche Anforderungen an die Kante. Die Bearbeitungsreihenfolge sollte deshalb nicht isoliert festgelegt werden.

Welche Faktoren beeinflussen Aufwand und Wirtschaftlichkeit?

Der Preis für das Entgraten lässt sich nicht allein aus Material und Stückzahl ableiten. Ein großes, ebenes Teil mit wenigen frei zugänglichen Kanten kann einfacher zu bearbeiten sein als ein kleines Bauteil mit zahlreichen Bohrungen, Schlitzen und Sichtflächen.

Wesentliche Aufwandstreiber sind:

• Art, Lage und Stärke der vorhandenen Grate.
• Gesamte Kantenlänge und Anzahl der Innenkonturen.
• Zugänglichkeit vor und nach dem Abkanten oder Schweißen.
• Notwendige Rüstungen, Aufnahmen und Schutzmaßnahmen.
• Gewünschte Gleichmäßigkeit bei Kleinserie oder Serie.
• Zusätzliche Anforderungen an Schliffbild, Sichtseite oder Kantenradius.
• Prüf-, Dokumentations- und Verpackungsaufwand.

Eine wirtschaftliche Lösung vermeidet sowohl Unterbearbeitung als auch unnötigen Materialabtrag. Nicht jede unkritische Innenkante benötigt denselben Aufwand wie eine sichtbare Griffkante. Umgekehrt kann eine pauschal günstige Bearbeitung teuer werden, wenn Teile später in Montage oder Beschichtung nachgearbeitet werden müssen.

Für wiederkehrende Aufträge lohnt es sich, den freigegebenen Zielzustand eindeutig zu dokumentieren. Das erleichtert die Kalkulation, reduziert Interpretationsspielräume und schafft eine stabile Grundlage für Folgelose.

Blech entgraten: Was gilt für Stahl, Edelstahl und Aluminium?

Stahl

Bei Stahlteilen stehen häufig sichere Handhabung, Montage und eine spätere Beschichtung im Mittelpunkt. Soll das Bauteil lackiert oder pulverbeschichtet werden, müssen Kantenanforderung und Oberflächensystem aufeinander abgestimmt sein. Eine pauschale Aussage wie „entgratet“ beschreibt den benötigten Vorbereitungsgrad nicht immer ausreichend.

Edelstahl

Bei Edelstahl ist neben der Kante oft das sichtbare Schliffbild relevant. Bearbeitungsspuren, Richtung und Übergänge können bei Verkleidungen oder Gehäusen deutlich sichtbar bleiben. Deshalb sollten Sichtseite, gewünschter Kornschliff und zulässige lokale Nacharbeit vor der Fertigung feststehen.

Aluminium

Aluminiumoberflächen können empfindlich auf Kratzer und Druckstellen reagieren. Das Entgratverfahren muss deshalb nicht nur den Grat entfernen, sondern auch das Handling und die spätere Oberfläche berücksichtigen. Bei sichtbaren oder später eloxierten Teilen ist eine klare Kennzeichnung der Sichtflächen besonders hilfreich.

Werkstoff allein entscheidet nicht über das Verfahren. Legierung, Materialstärke, Geometrie, Oberflächenzustand und Stückzahl bilden gemeinsam die technische Grundlage.

Kantenanforderungen in Zeichnung und Anfrage eindeutig festlegen

„Alle Kanten entgraten“ ist besser als keine Angabe, bleibt aber häufig auslegungsbedürftig. Für montage-, sicht- oder beschichtungskritische Teile sollte der Zielzustand genauer beschrieben werden.

Diese Angaben schaffen Klarheit

• Welche Außenkanten, Innenkonturen und Bohrungen sind zu bearbeiten?
• Gilt die Anforderung auf einer oder auf beiden Bauteilseiten?
• Sollen nur lose Grate entfernt oder scharfe Kanten zusätzlich gebrochen werden?
• Wird eine definierte Fase oder ein bestimmter Kantenradius benötigt?
• Welche Kanten sind Funktions-, Kontakt- oder Sichtkanten?
• Dürfen Schleifspuren auf der Fläche sichtbar sein?
• Gibt es eine Schliffrichtung oder ein festgelegtes Oberflächenbild?
• Welcher Folgeprozess schließt sich an?
• Wie soll die Kantenqualität geprüft und dokumentiert werden?

ISO 13715:2017 behandelt die Angabe und Bemaßung von Kanten unbestimmter Form in der technischen Produktdokumentation. Die Norm ersetzt jedoch keine projektspezifische Funktionsbeschreibung. Ein Einkäufer sollte deshalb nicht nur eine Norm nennen, sondern zusätzlich verdeutlichen, wofür die Kante benötigt wird.

Für Stahloberflächen vor Beschichtungen beschreibt ISO 8501-3:2025 Vorbereitungsgrade für Schweißnähte, Kanten und weitere Bereiche mit Oberflächenunregelmäßigkeiten. Ob und in welchem Umfang diese Vorgabe anzuwenden ist, hängt vom Bauteil, Beschichtungssystem und Vertrag ab.

Messbare Anforderungen benötigen eine vereinbarte Prüfmethode. Für eine einfache Gratentfernung kann eine abgestimmte Sichtprüfung genügen. Bei definierten Fasen, Radien oder Sichtoberflächen können Messmittel, Grenzmuster oder eine Erstteilfreigabe sinnvoll sein.

Wie fügt sich das Entgraten in die gesamte Metallbearbeitung ein?

Die wirtschaftlichste Bearbeitungsreihenfolge richtet sich nach dem Bauteil. Häufig ist es sinnvoll, flache Teile nach dem Laserzuschnitt oder Stanzen zu entgraten, solange Außen- und Innenkonturen gut zugänglich sind. Das ist jedoch keine starre Regel.

Weitere Bohrungen, Senkungen, Gewinde, Schweißarbeiten oder Umformungen können neue Kanten und Bearbeitungsstellen erzeugen. Deshalb muss festgelegt werden, an welchen Prozesspunkten geprüft und gegebenenfalls erneut nachbearbeitet wird.

Eine abgestimmte Prozesskette kann so aussehen:

1. Konstruktion und Machbarkeitsprüfung mit eindeutigem Kantenstatus.
2. Laserzuschnitt, Stanzen oder ein anderer Trennprozess.
3. Erstes Entgraten und gegebenenfalls Kantenverrundung im flachen Zustand.
4. Ergänzen von Bohrungen, Gewinden, Senkungen oder Befestigungselementen.
5. Abkanten, Rundbiegen oder weitere Umformung.
6. Schweißen und lokale Nachbearbeitung von Spritzern oder Übergängen.
7. Oberflächenveredelung nach vereinbarter Vorbehandlung.
8. Baugruppenmontage, Endkontrolle, Verpackung und Lieferung.

Bei GEMTEC können diese Schritte projektbezogen zusammengeführt werden. Das reduziert Schnittstellen und erleichtert es, die Kantenqualität nicht als isolierte Zusatzarbeit, sondern als Teil des gewünschten Lieferzustands zu planen.

Qualitätssicherung beim Entgraten: Was sollte geprüft werden?

Die Prüfung muss zum vereinbarten Kantenstatus passen. Eine Sichtkontrolle kann erkennen, ob lose Grate, Anhaftungen oder auffällige Bearbeitungsspuren vorhanden sind. Sie kann jedoch keinen definierten Radius ersetzen, wenn dieser konstruktiv vorgegeben ist.

Typische Prüfmerkmale sind:

• Vollständigkeit der bearbeiteten Außen- und Innenkonturen.
• Zustand der Vorder- und Rückseite.
• Verbliebene Grate, Splitter, Anhaftungen oder scharfe Übergänge.
• Einhaltung vereinbarter Fasen oder Radien.
• Schutz von Sichtflächen und angrenzenden Funktionsflächen.
• Gleichmäßigkeit bei wiederkehrenden Teilen.
• Sauberkeit vor Beschichtung, Montage oder Verpackung.

Bei Serien kann eine Erstteilfreigabe helfen, den Zielzustand vor dem vollständigen Los abzugleichen. Für optische Anforderungen ist ein freigegebenes Muster oft aussagekräftiger als ein alleinstehender Begriff wie „fein geschliffen“. Bei messbaren Fasen oder Radien sollten Messmittel, Stichprobenumfang und Dokumentation projektbezogen vereinbart werden.

Entgraten darf kritische Maße und Funktionsflächen nicht unkontrolliert verändern. Besonders bei kleinen Bohrungen, schmalen Stegen oder präzisen Auflagen ist der Materialabtrag zu berücksichtigen. Die Qualitätssicherung prüft deshalb nicht nur, ob ein Grat verschwunden ist, sondern auch, ob die Funktion des Bauteils erhalten bleibt.

Für Einkäufer ist die Abnahmebasis Teil der Bestellung. Wenn Prüfmerkmale erst nach Fertigungsbeginn geklärt werden, entstehen unnötige Rückfragen und unterschiedliche Erwartungen. Zeichnung, Bestelltext und gegebenenfalls Grenzmuster sollten denselben Zielzustand beschreiben.

Welche Fehler sollten Sie bei der Planung vermeiden?

Entgraten und Verrunden gleichsetzen

Eine gratfreie Kante ist nicht automatisch gerundet. Wird eine definierte Verrundung für Handhabung, Design oder Beschichtung benötigt, muss sie ausdrücklich beschrieben werden.

Sichtseiten und Schliffrichtung vergessen

Ohne Kennzeichnung kann ein technisch sauberer Bearbeitungsschritt optisch unerwünschte Spuren hinterlassen. Sichtfläche, Schutzfolie und Schliffrichtung sollten in Zeichnung und Anfrage übereinstimmen.

Innenkonturen und Rückseite nicht berücksichtigen

Viele Rückfragen entstehen, weil nur die Außenkontur betrachtet wird. Bohrungen, Langlöcher, Mikroecken und die Austrittsseite eines Trenn- oder Bohrprozesses gehören ebenfalls in die Prüfung.

Bearbeitungsreihenfolge zu spät festlegen

Nach dem Abkanten oder Schweißen können Kanten schlechter zugänglich sein. Umgekehrt können spätere Prozesse neue Grate erzeugen. Die Reihenfolge muss deshalb aus dem Endzustand des Bauteils abgeleitet werden.

Keine prüfbare Abnahme definieren

Begriffe wie „sauber“, „glatt“ oder „hochwertig“ sind ohne Referenz unterschiedlich auslegbar. Bei kritischen Bauteilen sollten Zeichnung, Muster oder konkrete Merkmale festlegen, was akzeptiert wird.

Welche Informationen benötigt GEMTEC für eine Anfrage?

Eine belastbare Einschätzung beginnt mit vollständigen Unterlagen. Je klarer der gewünschte Lieferzustand beschrieben ist, desto besser lassen sich Verfahren, Aufwand und Prozessfolge bewerten.

Senden Sie nach Möglichkeit:

• Zeichnung, Skizze oder CAD-Datei mit aktuellem Änderungsstand.
• Werkstoff, Materialgüte und Materialstärke.
• Stückzahl je Variante sowie Einzelteil, Kleinserie oder Serie.
• Ausgangsverfahren, falls bekannt, etwa Laserzuschnitt oder Stanzen.
• Gewünschten Kantenstatus: entgratet, gebrochen, verrundet oder mit definierter Fase.
• Kennzeichnung kritischer Innen- und Außenkanten sowie der zu bearbeitenden Seiten.
• Toleranz- und Qualitätsanforderungen.
• Sichtseiten, Schliffrichtung, Schutzfolie und Oberflächenwunsch.
• Folgeprozesse wie Abkanten, Schweißen, Beschichten oder Montage.
• Einsatzumgebung, Verpackungsanforderung und Terminwunsch.

Nicht jede Anfrage startet mit einer fertigen Zeichnung. Bei offenen Konstruktionsfragen können wir gemeinsam klären, welche Angaben für eine fertigungsgerechte und wirtschaftliche Lösung noch fehlen.

Metall entgraten in Königs Wusterhausen und Berlin-Brandenburg

GEMTEC ist in Königs Wusterhausen in Brandenburg ansässig und begleitet Projekte in Berlin-Brandenburg ebenso wie überregionale Aufträge. Für regionale Kunden ermöglichen kurze Wege eine direkte Abstimmung; für deutschlandweite Projekte zählen vor allem klare Daten, planbare Schnittstellen und ein abgestimmter Lieferumfang.

Wir verbinden Entgraten und Kantenverrundung bei Bedarf mit Laserzuschnitt, Stanzen, Abkanten, Schweißen, Oberflächenveredelung und Baugruppenmontage. Der konkrete Umfang wird anhand Ihrer Zeichnung und des gewünschten Endzustands festgelegt.

FAQ zum Metall entgraten

Warum ist Metall entgraten wichtig für Sicherheit, Montage und Oberflächenqualität?

Entgraten entfernt störende Materialüberstände und reduziert scharfe Kanten. Dadurch lassen sich Teile sicherer handhaben, Kontakt- und Montageflächen sauberer zusammenfügen und nachfolgende Oberflächenprozesse gezielter vorbereiten. Welche Bearbeitung nötig ist, hängt von Funktion, Geometrie und Folgeprozess ab.

Welche Kantenqualität sollte in Zeichnung und Anfrage festgelegt werden?

Beschreiben Sie, ob nur Grate entfernt, Kanten gebrochen oder definierte Fasen beziehungsweise Radien erzeugt werden sollen. Markieren Sie kritische Außenkanten, Innenkonturen, Bohrungen, Sichtseiten und die zu bearbeitenden Bauteilseiten. Bei messbaren Anforderungen sollten außerdem Prüfmerkmal und Abnahmemethode vereinbart werden.

Wer übernimmt Metall entgraten für Einzelteile, Kleinserien und Baugruppen?

GEMTEC übernimmt das manuelle und maschinelle Entgraten von Metall- und Blechteilen nach Zeichnung und Projektanforderung. Der Leistungsumfang kann Einzelteile, Prototypen, Kleinserien, Serien sowie Komponenten für Baugruppen umfassen. Für die Auswahl des Verfahrens benötigen wir mindestens Material, Geometrie, Stückzahl, Kantenanforderung und Folgeprozess.

Warum führen scharfe Kanten, Grate oder Mikroecken zu Montageproblemen, Verletzungsrisiken oder Oberflächenfehlern?

Grate können das flächige Aufliegen verhindern, Bauteile beim Fügen verkanten lassen oder Kabel, Dichtungen und angrenzende Oberflächen beschädigen. Scharfe Kanten erhöhen zugleich das Schnittverletzungsrisiko beim Handling. Mikroecken und ungleichmäßige Übergänge können außerdem die Bearbeitung und Beschichtung lokaler Bereiche erschweren.

Manuell Metall entgraten oder maschinell entgraten: Was passt zu welchem Bauteil?

Manuelles Entgraten eignet sich besonders für Einzelteile, komplexe Geometrien, schwer zugängliche Stellen und lokale Nacharbeit. Maschinelles Entgraten bietet Vorteile bei gut zugänglichen Blechteilen, wiederkehrenden Stückzahlen und einem gleichmäßigen Zielzustand. Häufig ist eine Kombination aus maschineller Hauptbearbeitung und manueller Detailarbeit die wirtschaftlichste Lösung.

Was ist der Unterschied zwischen Entgraten und Kantenverrundung?

Entgraten entfernt den unerwünschten Materialüberstand. Kantenverrundung formt die Kante darüber hinaus gezielt rund. Ein Teil kann daher entgratet sein, ohne einen definierten Radius zu besitzen. Wird eine bestimmte Verrundung benötigt, muss sie in Zeichnung und Prüfung separat festgelegt werden.

Kann GEMTEC Entgraten mit weiteren Fertigungsschritten verbinden?

Ja, der Leistungsumfang kann je nach Projekt Laserzuschnitt, Stanzen, Abkanten, Schweißen, Gewinde und Senkungen, Oberflächenveredelung sowie Baugruppenmontage umfassen. Welche Reihenfolge technisch sinnvoll ist, wird anhand der Zeichnung, des Werkstoffs, der Stückzahl und des gewünschten Lieferzustands geprüft.

Metall entgraten klar spezifizieren und prozessgerecht umsetzen

Metall entgraten verbessert nicht pauschal jedes Merkmal eines Bauteils, schafft aber die Grundlage für sichere Handhabung, saubere Montage und eine abgestimmte Weiterverarbeitung. Entscheidend sind ein eindeutig beschriebener Kantenstatus, die passende Bearbeitungsreihenfolge und ein Verfahren, das zu Werkstoff, Geometrie, Stückzahl und Oberfläche passt.

Senden Sie uns Ihre Zeichnung oder CAD-Daten zusammen mit Material, Stückzahl, Oberflächenwunsch und Termin. Wir prüfen, wie sich Entgraten, Kantenverrundung und weitere Bearbeitungsschritte technisch sinnvoll zu einem planbaren Lieferumfang verbinden lassen.

Passende Anschlussbereiche auf der GEMTEC-Website

• Laserzuschnitt für präzise Außenkonturen, Ausschnitte und Lochbilder.
• Oberflächenveredelung für funktionale und sichtbare Metalloberflächen.
• Baugruppenmontage für vormontierte oder einbaufertige Einheiten.
