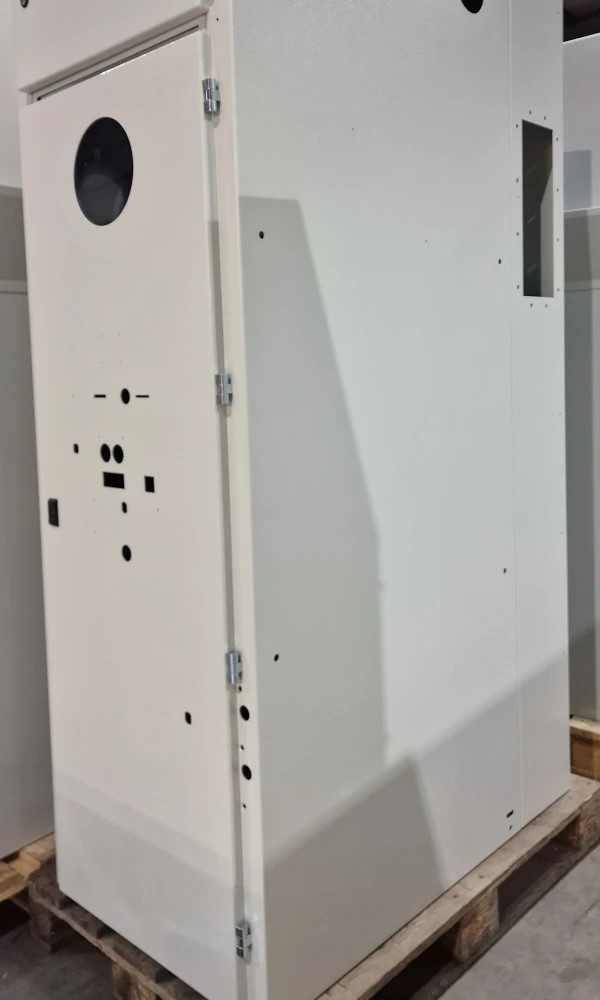

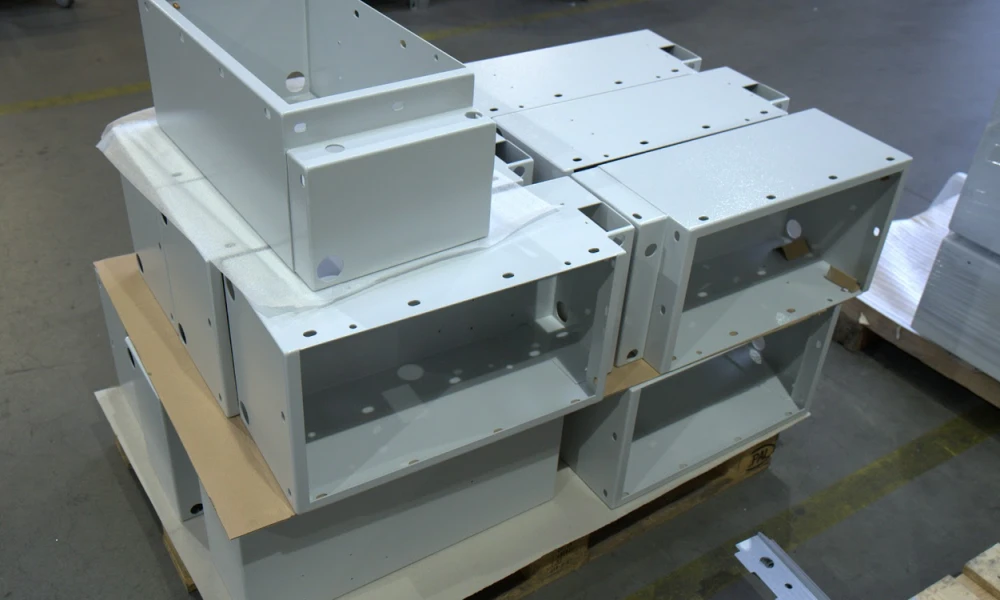

Schaltschränke für außen – robuste Gehäuse für Outdoor‑Technik

Schutz für Technik im Freien

In einer digitalisierten Welt sorgen unzählige Steuerungen, Netzwerksysteme und elektronische Komponenten dafür, dass Energie fließt, Verkehr gesteuert wird und Kommunikation reibungslos funktioniert. Diese Technik muss nicht nur in klimatisierten Räumen laufen. Gerade im öffentlichen Raum, auf Baustellen oder in abgelegenen Anlagen steht sie unter freiem Himmel. Hier kommen Schaltschränke für außen zum Einsatz: robuste Gehäuse, die Elektronik und Steuerungen vor Wind, Regen, Staub, Hitze, Kälte und unbefugtem Zugriff schützen. Doch was zeichnet einen guten Outdoor‑Schaltschrank aus? Welche Schutzarten sind relevant? Welche Materialien eignen sich? Und wie lässt sich sicherstellen, dass der Schrank jahrelang zuverlässig funktioniert? Dieser Artikel beantwortet diese Fragen umfassend und liefert praxisnahe Tipps.

Anforderungen an Outdoor‑Schaltschränke

Umwelteinflüsse

Ein Outdoor‑Schaltschrank muss die Technik vor unterschiedlichen Umwelteinflüssen bewahren:

• Wasser: Regen, Schnee und Spritzwasser dürfen nicht ins Gehäuse eindringen. Auch bei Sturzregen oder Schlagregen muss der Schaltschrank dicht bleiben.
• Staub und Schmutz: Feine Partikel aus der Luft oder von Baustellen können Elektronik beschädigen oder Lüfter zusetzen. Eine hohe Dichtigkeit hält Staub draußen.
• Temperatur: Extreme Hitze im Sommer und Kälte im Winter beeinflussen die Lebensdauer von Bauteilen. Temperaturschwankungen können zu Kondensation führen.
• UV‑Strahlung: Sonnenlicht kann Oberflächen altern lassen oder Kunststoffteile spröde machen.
• Chemikalien und Korrosion: In Industrieanlagen oder in Küstennähe treten aggressive Stoffe auf, gegen die das Gehäuse resistent sein muss.
• Vandalismus und Diebstahl: Schränke im öffentlichen Raum brauchen Schutz vor Einbruch und unbefugtem Zugriff.

Schutzarten und Zertifizierungen

Die IP‑Schutzart (Ingress Protection) gibt an, wie gut ein Gehäuse gegen das Eindringen von Staub und Wasser geschützt ist. Für Outdoor‑Schaltschränke sind die Klassen IP65 bis IP66 üblich. IP65 bedeutet vollständiger Schutz gegen Staub und Schutz gegen Wasserstrahlen aus allen Richtungen. IP66 bietet zusätzlichen Schutz gegen starkes Strahlwasser und Wind. Für extrem anspruchsvolle Anwendungen kann IP67 (kurzzeitiges Untertauchen) oder IP68 (Daueruntertauchen) gewählt werden. Diese Schutzarten sorgen dafür, dass selbst bei starkem Regen und Staubbelastung keine Feuchtigkeit in das Gehäuse eindringt.

Darüber hinaus gelten Normen wie EN 61439 für Niederspannungsschaltanlagen, die die Anforderungen an die elektrische Sicherheit und den Aufbau von Schaltschränken festlegen. Für den Außeneinsatz kann auch die Norm EN 60529 relevant sein, die den IP‑Schutz beschreibt. Je nach Anwendung können weitere Vorschriften, etwa aus der Telekommunikation, des Brandschutzes oder kundenspezifische Standards, hinzukommen.

Materialien und Oberflächen

Edelstahl – resistent und langlebig

Edelstähle wie 1.4301 (V2A) und 1.4404 (V4A) bieten hohe Korrosionsbeständigkeit und sind unempfindlich gegenüber Chemikalien. Für Anwendungen in Küstenregionen oder Umgebungen mit Salznebel ist V4A besonders geeignet. Edelstahl benötigt keine zusätzliche Beschichtung, lässt sich aber bürsten oder polieren. Gebürstete Oberflächen wirken modern und sind kratzresistent.

Stahl – robust und kostengünstig

Stahlblech ist stabil und preiswert, benötigt jedoch einen Oberflächenschutz. Ein Outdoor‑Schaltschrank aus Stahl wird meist feuerverzinkt und anschließend pulverbeschichtet. Die Verzinkung schützt vor Rost, während die Pulverbeschichtung sowohl den Korrosionsschutz verstärkt als auch eine ansprechende Farbe ermöglicht. Für exponierte Standorte kann zudem eine Anti‑Graffiti‑Beschichtung sinnvoll sein: Sie erleichtert das Entfernen von Farbmarkierungen und Stickern.

Aluminium – leicht und witterungsbeständig

Aluminium ist leichter als Stahl und besitzt von Natur aus eine Oxidschicht, die vor Korrosion schützt. Für zusätzliche Beständigkeit kann das Material eloxiert oder pulverbeschichtet werden. Aluminium‑Schaltschränke werden häufig in Anwendungen eingesetzt, bei denen das Gewicht eine Rolle spielt, z. B. auf Masten oder im Fahrzeugbau. Das Material leitet Wärme gut, was die Wärmeregulierung unterstützt.

Kunststoffgehäuse

In manchen Fällen, etwa für kleinere Anwendungen oder bei geringem Vandalismusrisiko, können Kunststoffgehäuse eingesetzt werden. Materialien wie glasfaserverstärktes Polyester (GFK) sind leicht, UV‑beständig und korrosionsfrei. Sie eignen sich für Anlagen ohne hohe mechanische Belastungen und bieten elektrische Isolation. Für anspruchsvolle Outdoor‑Schaltschränke aus Metall ist Kunststoff meist nicht die erste Wahl, da die Einbruchhemmung und Widerstandsfähigkeit geringer sind.

Oberflächenveredelung

Die Oberfläche eines Outdoor‑Schaltschranks beeinflusst seine Lebensdauer und Optik:

• Pulverbeschichtung: Widersteht Kratzern, Schlägen und UV‑Strahlung. Verschiedene Farbtöne machen den Schaltschrank sichtbar oder lassen ihn sich harmonisch einfügen.
• Lackierung: Für besondere Farbtöne und Effekte, mehrschichtig möglich. Lacke können speziellen Anforderungen angepasst werden, etwa für hohe Temperaturen.
• Anti‑Graffiti‑Beschichtungen: erleichtern die Reinigung von Farbschmierereien und Aufklebern. Sie sind besonders in öffentlichen Bereichen empfehlenswert.
• Passivierung und Polieren: Edelstahl kann durch Polieren oder Passivieren noch widerstandsfähiger gemacht werden. Dies ist vor allem in Hygiene- oder Chemiebereichen relevant.

Klima- und Temperaturmanagement

Lüftung und Entlüftung

Warme Luft muss entweichen können, um Überhitzung von Elektronik zu vermeiden. Lüftungsschlitze oder Belüftungselemente mit Staub- und Insektenschutz lassen Luft zirkulieren, verhindern aber das Eindringen von Wasser und Schmutz. Bei IP65‑Schränken werden spezielle Filterlüfter eingesetzt, die die Schutzklasse aufrechterhalten.

Belüftungseinheiten und Wärmetauscher

Aktive Belüftungssysteme, z. B. Axial- oder Radialventilatoren, sorgen für einen konstanten Luftaustausch. Wärmetauscher nutzen den Temperaturunterschied zwischen Innen- und Außenluft, um Wärme abzuführen, ohne dass Staub eindringt. Besonders in staubigen Umgebungen ist dies vorteilhaft, da keine Filter verstopfen.

Klimageräte und Thermostate

Für Anlagen mit hoher Wärmeentwicklung oder in Regionen mit extremen Temperaturen werden Klimageräte eingesetzt. Sie halten die Innentemperatur konstant, indem sie kühlen oder heizen. Integrierte Thermostate steuern Ventilatoren oder Heizungen und schalten bei Bedarf zu. Dies verhindert Kondensation durch Feuchtigkeit bei wechselnden Temperaturen.

Heizsysteme

In kalten Umgebungen ist ein Frostwächter oder Heizelement erforderlich, um die Temperatur über null Grad zu halten. Dies schützt Batterien und Elektronik vor Schäden und sorgt für eine zuverlässige Funktion. PTC‑Heizelemente regulieren die Leistung selbstständig und sind wartungsarm.

Sicherheit und Verriegelungen

Zugangskontrolle

Outdoor‑Schaltschränke sind im öffentlichen Raum häufig Ziel von Vandalismus oder Diebstahl. Ein robustes Schließsystem ist daher unverzichtbar. Mechanische Schlösser mit Mehrpunktverriegelung verteilen die Haltekraft auf mehrere Punkte und erschweren das Aufhebeln. Elektronische Schließsysteme bieten zusätzlichen Komfort: Sie können per Code, Transponder oder biometrischem Sensor gesteuert werden. Eine Protokollierung der Zugänge ermöglicht die Nachverfolgung. Ergänzend schützt ein Alarmkontakt, der bei unbefugtem Öffnen einen Alarm auslöst.

Einbruchhemmende Konstruktion

Selbst wenn kein RC4‑Niveau erforderlich ist, sollte der Schaltschrank mechanisch robust sein: verstärkte Türen, verdeckt liegende Scharniere und stabile Rahmen erschweren ein Aufbrechen. Das Schrankmaterial sollte dick genug sein, um Aufhebeln oder Aufsägen zu verhindern. Optional können innenliegende Sicherheitsbleche integriert werden, die zusätzliche Barrieren bieten.

Schutz gegen Vandalismus

In öffentlichen Bereichen können Graffiti oder Beschädigungen auftreten. Eine robuste Pulverbeschichtung in dunkler Farbe versteckt Kratzer. Anti‑Graffiti‑Schichten erleichtern das Entfernen von Farbe. Gehäuse aus Edelstahl widerstehen Schlägen und Verformungen besser als dünnes Stahlblech. Bei der Platzierung sollte beachtet werden, dass der Schaltschrank nicht leicht zugänglich ist – z. B. durch die Montage an Masten oder unter Videoüberwachung.

Kabelmanagement und Anschlussmöglichkeiten

Kabeldurchführungen und Verschraubungen

Um Strom- und Datenkabel in den Schaltschrank zu führen, sind wasserdichte und staubdichte Verschraubungen notwendig. Kabelverschraubungen mit IP‑Schutz und Zugentlastung verhindern das Eindringen von Feuchtigkeit und entlasten die Klemmen. Für größere Kabelbündel werden Kabelkanäle oder Mehrfachdurchführungen eingesetzt.

Innenausstattung

Eine gut durchdachte Innenausstattung erleichtert die Montage und Wartung. Typische Elemente sind:

• Montageplatten: Hier werden Geräte, Klemmen und Komponenten befestigt. Sie sollten ausreichend groß sein und eine gute Zugänglichkeit bieten.
• DIN‑Hutschienen: Erlauben die Befestigung von Schaltern, Relais und Sicherungen.
• 19‑Zoll‑Rahmen: Für Netzwerkequipment und Servertechnik.
• Kabelkanäle und Kabelbinder: Ordnen Kabelbündel und verhindern Kabelwirrwarr.
• Tragschienen und Tragschienenadapter: Erhöhen die Flexibilität beim Platzieren von Geräten.

Erdung und Blitzschutz

Outdoor‑Schaltschränke müssen geerdet werden, um Personen und Geräte zu schützen. Ein innenliegender Erdungsverteiler ermöglicht den Anschluss aller metallischen Komponenten. Für Standorte mit erhöhter Blitzgefahr sind Blitzschutz- und Überspannungsableiter erforderlich, die Energie aus Blitzeinschlägen sicher in die Erde ableiten.

Individualisierung und Sonderanfertigungen

Sondergrößen und kundenspezifische Gehäuse

Nicht jeder Einsatzfall lässt sich mit einem Standardprodukt abdecken. Große Batteriepacks, komplexe Steuerungen oder mehrere Abteile erfordern maßgeschneiderte Gehäuse. Anbieter wie GEMTEC fertigen Spezialmetallbau-Schränke, bei denen Abmessungen, Anzahl der Türen, Materialstärke und Innenausstattung individuell angepasst werden können. Mehrere Schränke können zu einer Schrankzeile oder Kombination mit gemeinsamer Dachkonstruktion verbunden werden.

Farbliche Anpassung und Branding

Neben der technischen Funktion spielt die Optik eine Rolle. Viele Gemeinden und Unternehmen wünschen einheitliche Farben. Mit Pulverbeschichtungen lassen sich Farb- und Designvorgaben umsetzen. Auf Wunsch können Logos oder Hinweisschilder integriert werden, die über Gefahr hinweisen oder eine Marke präsentieren.

Integration von Elektronik und Sicherheitstechnik

Individuell können Alarmsysteme, Zutrittskontrollen, Beleuchtung oder Sensorik installiert werden. Ein Bewegungssensor aktiviert das Licht beim Öffnen des Gehäuses. Temperatur- und Feuchtigkeitssensoren überwachen die inneren Bedingungen und melden Abweichungen. Bei sicherheitsrelevanten Einrichtungen kann eine Kamera installiert werden, die beim Öffnen des Schrankes einen kurzen Videoclip an eine Leitstelle sendet.

Normen, Vorschriften und Compliance

Elektrische Sicherheit nach EN 61439

Die Norm EN 61439 legt Sicherheits- und Prüfanforderungen für Niederspannungsschaltanlagen fest. Sie regelt Konstruktion, Temperaturgrenzen, Kurzschlussfestigkeit und elektrische Isolation. Für Outdoor‑Schaltschränke muss die Norm eingehalten werden, um Personenschutz und Betriebssicherheit zu gewährleisten.

Brandschutz und VdS

Je nach Einsatzort gelten Brandschutzanforderungen. Materialien und Oberflächen dürfen keine leicht brennbaren Substanzen enthalten. Für Sicherheitsanlagen (z. B. Brandmeldeanlagen) müssen die Gehäuse nach VdS‑Richtlinien zertifiziert sein. Diese Richtlinien definieren Anforderungen an den Schutz gegen Brand, Einbruch und Umwelteinflüsse.

Telekommunikation und IT

In der Telekommunikation sind zusätzliche Normen relevant, etwa zur EMV‑Abschirmung (Schutz vor elektromagnetischen Störungen). Gehäuse müssen sicherstellen, dass Funksignale nicht beeinträchtigt werden. Bei Datenservern werden 19‑Zoll‑Gehäuse mit ausreichender Belüftung benötigt, um Überhitzung zu vermeiden.

Betreiberauflagen und Eigentümeranforderungen

Kommunen, Energieversorger oder Industrieunternehmen können eigene Anforderungen definieren. Dazu zählen besondere Farben, zusätzliche Sicherheitsschlösser oder spezielle Dachkonstruktionen. Eine enge Abstimmung zwischen Hersteller und Kunde garantiert, dass diese Auflagen erfüllt werden.

Wartung und Pflege von Außenschränken

Regelmäßige Inspektionen

Outdoor‑Schaltschränke benötigen Wartung, um ihre Schutzfunktion zu erhalten. Regelmäßige Inspektionen umfassen:

• Überprüfung der Dichtungen auf Beschädigungen oder Alterung.
• Kontrolle der Verschraubungen und Scharniere auf festen Sitz.
• Inspektion der Beschichtung und der Oberfläche auf Kratzer oder Roststellen.
• Überprüfung der Lüfter und Filter auf Staub oder Verstopfung.

Reinigung

Reinigen Sie die Oberfläche regelmäßig mit milden Reinigern und Wasser. Verwenden Sie keine aggressiven Chemikalien, die Beschichtungen angreifen könnten. Bei Anti‑Graffiti‑Beschichtungen sind spezielle Reinigungsmittel zu verwenden.

Austausch von Verschleißteilen

Dichtungen, Lüfterfilter und Scharniere verschleißen im Lauf der Zeit und sollten ausgetauscht werden. Schlüssellöcher und Schließmechanismen können mit geeigneten Schmiermitteln behandelt werden, um ein Einfrieren im Winter zu vermeiden.

Funktionstests

Elektrische Komponenten, Klimageräte oder Sensoren sollten regelmäßig getestet werden. Ein durchdachtes Wartungsprogramm gewährleistet die Funktionsfähigkeit und verlängert die Lebensdauer Ihrer Anlage.

Outdoor‑Schaltschränke im Einsatz

Energieversorgungsanlage in Küstennähe

Ein Energieversorger installierte Schaltschränke aus V4A‑Edelstahl in einem Offshore‑Windpark. Das salzhaltige Meerklima stellte hohe Anforderungen an die Korrosionsbeständigkeit. Die Schränke wurden mit IP66‑Schutz, Anti‑Graffiti‑Beschichtung und Mehrpunktverriegelung versehen. Die integrierte Klimatisierung mit Wärmetauschern gewährleistet eine konstante Temperatur. Trotz der rauen Umgebung arbeiten die Schränke seit Jahren zuverlässig.

Ampelschrank in einer Großstadt

In einer Großstadt, wo Vandalismus häufig vorkommt, musste ein neues Steuerungsgehäuse für Ampelanlagen installiert werden. Der Auftraggeber wählte pulverbeschichtete Stahlgehäuse mit verstärkten Türen und verdeckten Scharnieren. Eine elektronische Zutrittskontrolle mit Protokollierung stellt sicher, dass nur autorisierte Personen Zugriff erhalten. Dank Anti‑Graffiti‑Beschichtung konnte Schmiererei schnell entfernt werden, und die Anlage blieb in gutem Zustand.

Telekommunikationsverteiler in ländlicher Region

Ein Telekommunikationsunternehmen setzte Outdoor‑Schaltschränke ein, um Glasfaserverteiler an Straßenzügen zu montieren. Aluminiumgehäuse mit IP65‑Schutz wurden gewählt, da sie leicht zu transportieren sind. Die Schränke beinhalten passive Verteilungstechnik und benötigen keine aktive Klimatisierung. Ein Wärmetauscher verhindert Kondensation im Winter. Die Innenausstattung wurde mit 19‑Zoll‑Racks bestückt, was die Installation und Wartung der Komponenten erleichtert.

FAQ – Häufig gestellte Fragen zu Outdoor‑Schaltschränken

Welche Schutzklasse benötige ich für meinen Einsatz?

Für die meisten Outdoor‑Anwendungen reicht IP65, da diese Schutzart vollständigen Staubschutz und Schutz gegen Strahlwasser bietet. Bei besonders exponierten Installationen oder bei Reinigungen mit Hochdruck sollte IP66 gewählt werden. Für Unterwasser- oder Überflutungsbereiche sind IP67 oder IP68 erforderlich.

Welches Material ist das beste für einen Außenschrank?

Die Wahl hängt vom Einsatzort ab. Edelstahl bietet beste Korrosionsbeständigkeit und Haltbarkeit, ist aber teurer. Verzinkter, pulverbeschichteter Stahl ist robust und wirtschaftlich. Aluminium ist leicht und ebenfalls korrosionsbeständig. Bei hoher mechanischer Belastung oder Vandalismusrisiko empfiehlt sich Edelstahl.

Wie verhindere ich Kondensation im Schaltschrank?

Kondensation entsteht, wenn warme Luft abkühlt und Feuchtigkeit abgibt. Abhilfe schaffen Belüftungseinheiten mit Filter, Wärmetauscher oder eine Heizung, die bei niedrigen Temperaturen aktiviert wird. Die richtige Dimensionierung dieser Systeme ist wichtig, um sowohl Überhitzung als auch Unterkühlung zu vermeiden.

Kann ich einen bestehenden Schaltschrank nachrüsten?

Ja, viele Komponenten wie Lüfter, Heizelemente, Filter, Verriegelungssysteme oder Innenausbauten lassen sich nachträglich installieren. Allerdings sollte man prüfen, ob die IP‑Schutzart und mechanische Stabilität erhalten bleiben. Im Zweifelsfall ist ein Austausch gegen ein modernes Gehäuse ratsamer.

Was kostet ein Outdoor‑Schaltschrank?

Die Kosten variieren je nach Material, Größe, Schutzart, Verriegelungssystem und Innenausstattung. Edelstahl- und RC‑klassifizierte Gehäuse sind teurer als einfache Stahlgehäuse. Pulverbeschichtung, Anti‑Graffiti‑Schichten oder Elektronik erhöhen den Preis. Für ein konkretes Angebot empfiehlt sich eine individuelle Anfrage mit allen Anforderungen.

Der richtige Outdoor‑Schaltschrank für Ihre Anwendung

Ein Outdoor‑Schaltschrank schützt Ihre Technik vor Umwelteinflüssen und unbefugtem Zugriff. Bei der Auswahl spielen Schutzart, Material, Klimatisierung, Sicherheit und individuelle Anforderungen eine wichtige Rolle. Edelstahl bietet höchste Beständigkeit, während Stahl mit geeigneter Beschichtung eine kostengünstige Alternative darstellt. Aluminium punktet mit geringem Gewicht. Eine passende Belüftung und Klimatisierung bewahren Ihre Komponenten vor Überhitzung und Kondensation. Sicherheitsaspekte wie robuste Schlösser, verdeckte Scharniere und Einbruchhemmung schützen vor Vandalismus. Durch die richtige Auswahl und regelmäßige Wartung gewährleisten Sie, dass Ihr Schaltschrank im Außenbereich über Jahre zuverlässig seine Aufgabe erfüllt. Bei besonderen Anforderungen bietet die kundenspezifische Fertigung die Möglichkeit, Größe, Ausstattung und Design Ihren Bedürfnissen anzupassen. Nutzen Sie diese Optionen, um Ihre Infrastruktur zu sichern und Betriebsstörungen zu vermeiden.
