Schweißbaugruppen: Konstruktion und Prüfung vor Montage

Warum Schweißbaugruppen höchste Aufmerksamkeit verdienen

Ob im Aufzugsbau, der Medizintechnik oder im Bühnen‑ und Messebau – moderne Produkte bestehen aus komplexen Metallkonstruktionen, die aus vielen Einzelteilen zusammengefügt werden. Schweißbaugruppen bieten gegenüber verschraubten oder gegossenen Strukturen gewichtssparende und korrosionsarme Lösungen und erlauben filigrane Geometrien, die mit Schrauben oder Nieten kaum zu realisieren wären. Da die einzelnen Bleche dünner dimensioniert werden können, sinkt das Bauteilgewicht und es entsteht eine glatte Oberfläche ohne Bohrungen, was Wartung und Reinigung erleichtert. Die hier vorgestellten Schritte zur Konstruktion und Prüfung richten sich an technische Entscheider und Einkäufer, die hochwertige Metallbaugruppen benötigen und Fehlerkosten reduzieren möchten.

Als mittelständisches Unternehmen mit Sitz in Königs Wusterhausen bei Berlin entwickelt die GEMTEC GmbH seit 1992 maßgeschneiderte Lösungen für über 20 Länder. Die bereichsübergreifende Zusammenarbeit mit einer einzigen Ansprechperson und kurzen Kommunikationswegen sorgt für schnelle Auftragsabwicklung und termingerechte Lieferung. Dieses Netzwerk aus Laserschneiden, Biegen, Schweißen, Zerspanen, Oberflächenveredelung und Baugruppenmontage garantiert, dass Schweißbaugruppen aus einer Hand entstehen – mitsamt Beschaffung, Dokumentation, Prüfung und Versand.

In den folgenden Kapiteln erfahren Sie, welche Fertigungsverfahren genutzt werden, wie man Bauteile konstruktionsgerecht auslegt, welche Normen und Prüfmethoden gelten und wie häufige Fehler vermieden werden. Praxisnahe Checklisten, Beispiele und Empfehlungen erleichtern die Planung und beschleunigen die Entscheidungsfindung.

Fertigungskette – vom Zuschnitt bis zur Baugruppenmontage

Präziser Zuschnitt: Laser, Stanzen und Scheren

Der erste Schritt jeder Schweißbaugruppe ist der Zuschnitt der Rohteile. Moderne Laseranlagen schmelzen oder verdampfen das Material berührungslos und ermöglichen enge Toleranzen, filigrane Konturen und gratfreie Schnittkanten. Das CNC‑gesteuerte Laserschneiden nutzt CO₂‑, Faser‑ oder Nd:YAG‑Laser. CO₂‑Laser schneiden auch nichtmetallische Werkstoffe und liefern glatte Schnittkanten bei dickeren Blechen. Faserlaser bieten bei dünnen Blechen hohe Schnittgeschwindigkeiten und Energieeffizienz; Nd:YAG‑Laser eignen sich für gepulste Schnitte bei hochreflektierenden Materialien.

Alternativ können Stanzpressen oder Scheren zum Einsatz kommen. Beim Stanzen drückt ein Stempel das Blech in eine Matrize. Dieses Verfahren eignet sich für hohe Stückzahlen, doch die Werkzeugkosten sind höher und die Geometrieflexibilität eingeschränkt. Hydraulische Pressen ermöglichen variable Hubwege für komplexe Umformungen. Die Wahl des Zuschnittverfahrens hängt daher von Stückzahl, Material und Geometrie ab.

Biegen und Abkanten – die Grundlage für passgenaue Formgebung

Beim Biegen oder Abkanten erhält das flache Blech seine dreidimensionale Geometrie. CNC‑Abkantpressen erzeugen definierte Winkel mit hoher Wiederholgenauigkeit. Dies ist entscheidend, da bereits kleine Abweichungen kumulieren und die spätere Montage erschweren. Das Biegen und Abkanten bietet vielfältige Vorteile: exakte Schenkellängen sparen Nacharbeit, die richtige Werkzeugwahl schont Materialoberflächen, und komplexe Profile wie Falze oder Scharniere erweitern den Gestaltungsspielraum.

Für runde Komponenten wie Zylinder oder konische Übergangsstücke kommt das Rundbiegen zum Einsatz. Hier pressen mehrere Walzen das Blech in eine kontinuierliche Krümmung – ideal für Behälter, Rohre oder Halbschalen. CNC‑gesteuerte Rundbiegemaschinen ermöglichen reproduzierbare Serienfertigung und die Kombination mit Laserschneiden, Schweißen und Baugruppenmontage.

Schweißen – dauerhafte Verbindungen für die Baugruppe

Nach dem Zuschnitt und Umformen werden die Einzelteile zur Baugruppe gefügt. GEMTEC bietet ein breites Spektrum an Schweißverfahren: WIG‑Schweißen (TIG) erzeugt saubere, schmale Nähte und eignet sich für dünne Metalle und sichtbare Verbindungen. MAG‑Schweißen (metallaktiv) liefert stabile Verbindungen in Stahl und Edelstahl und ist prädestiniert für Serienproduktion. Bei hohen Ansprüchen an Präzision und minimalem Wärmeverzug wird Laser‑Schweißen eingesetzt, das komplexe Geometrien mit geringem Bauteilverzug verbindet.

Die Wahl des Schweißprozesses richtet sich nach Material, Blechstärke, Zugänglichkeit und Qualitätsanforderung. Schweißvorrichtungen sorgen dafür, dass Komponenten während des Fügens exakt ausgerichtet sind, und reduzieren so das Risiko von Verzerrungen und Maßabweichungen.

Zerspanen und Oberflächenveredelung

Nach dem Schweißen werden viele Baugruppen mechanisch nachbearbeitet. Durch CNC‑Bearbeitung lassen sich präzise Passflächen, Bohrungen und Gewinde erzeugen. Anschließend veredeln Verfahren wie Schleifen, Polieren, Strahlen oder Pulverbeschichten die Oberfläche. Diese Schritte verbessern die Optik, erhöhen die Korrosionsbeständigkeit und erleichtern die Reinigung. Oberflächenbehandlungen gehören bei GEMTEC zum Leistungsportfolio und werden gemäß den Anforderungen der Branchen umgesetzt.

Baugruppenmontage – alles aus einer Hand

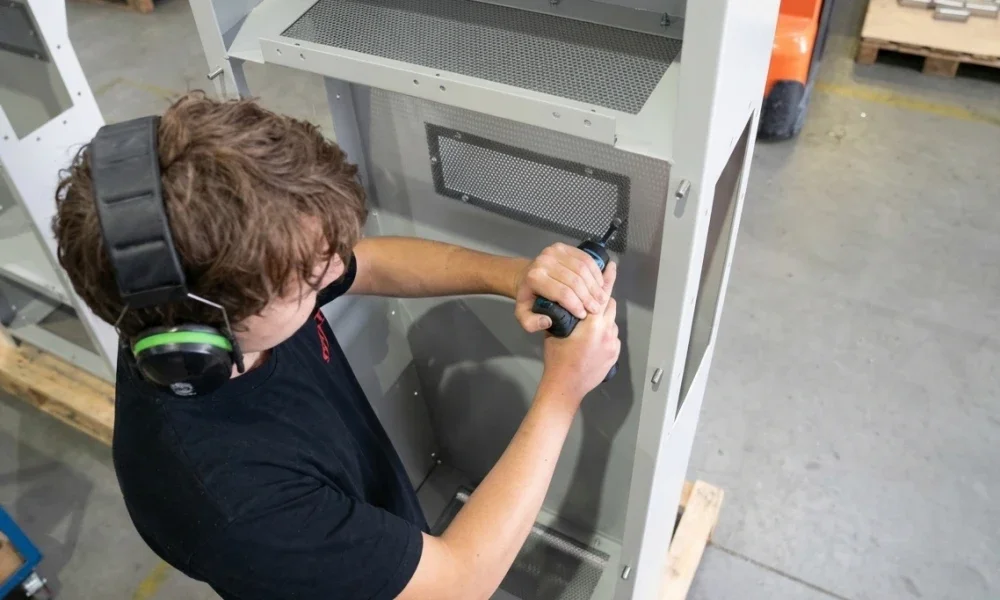

Sind alle Komponenten vorbereitet, beginnt die Baugruppenmontage. GEMTEC übernimmt die vollständige Montage mechanischer Baugruppen – von der Vormontage bis zur einbaufertigen Einheit – inklusive Prüfung, Dokumentation und Versand. Einzelteile und Halbzeuge werden passgenau vormontiert, ideal für effiziente Weiterverarbeitung oder Serienproduktion. Bei der End‑ und Teilmontage fügen erfahrene Mitarbeitende Befestigungselemente, Verbindungstechnik und Funktionsbauteile präzise nach Zeichnung zusammen. Auf Wunsch beschafft GEMTEC sämtliche Kaufteile, sodass Kunden komplette Einheiten aus einer Hand erhalten.

Durch diese integrierte Prozesskette entstehen Schweißbaugruppen, die sofort montiert oder ausgeliefert werden können – ohne Schnittstellenprobleme oder unterschiedliche Qualitätsniveaus.

Konstruktionsprinzipien: Von der Idee zur montagefreundlichen Baugruppe

Das beste Schweißverfahren kann konstruktive Mängel nicht ausgleichen. Nur durch eine konstruktionsgerechte Auslegung lassen sich passgenaue, wirtschaftliche und montagefreundliche Baugruppen realisieren. Folgende Leitlinien haben sich in der Praxis bewährt.

Montagegerechtes Design und Selbstpositionierung

• Teile positionieren sich selbst: Tabs, Referenzkanten und Einsteckgeometrien führen Bauteile beim Fügen automatisch zueinander. So entfällt aufwändige manuelle Ausrichtung und die Passgenauigkeit steigt.
• Zugänglichkeit prüfen: In der virtuellen Konstruktion lässt sich vieles bewegen, in der Praxis blockieren jedoch Nähte, Rippen oder Gehäuse den Schraubendreher. Planen Sie Ihre Baugruppen so, dass handelsübliche Werkzeuge leicht an die Verbindungsstellen gelangen.
• Funktionale Toleranzen setzen: Nicht jede Fläche erfordert Mikrometerpräzision. Unterscheiden Sie zwischen kritischen und unkritischen Bereichen; größere Löcher oder Langlöcher erleichtern die Montage.
• Verwechslungen vermeiden: Symmetrische Teile werden leicht vertauscht. Verwenden Sie asymmetrische Lochbilder, unterschiedliche Nasen oder gelaserte Kennzeichnungen, um Teile eindeutig zuordnen zu können.
• Standardisierte Verbindungstechnik: Einheitliche Schrauben‑ und Mutterngrößen reduzieren die Vielfalt an Werkzeugen und beschleunigen den Zusammenbau.
• Reihenfolge bedenken: Manche Komponenten müssen vor anderen montiert werden. Legen Sie die Montagefolge bereits während der Konstruktion fest, damit spätere Arbeitsschritte zugänglich bleiben und eine logische Abfolge entsteht.
• Oberflächen und Kanten berücksichtigen: Scharfe Kanten, Kratzer oder ungeschützte Beschichtungen können beim Montieren beschädigt werden. Runden Sie Kanten ab oder schützen Sie sie, um Nacharbeit zu vermeiden.

Diese Prinzipien schließen sich nicht aus, sondern ergänzen sich: Eine gut gestaltete Baugruppe positioniert sich selbst, lässt sich mit Standardwerkzeugen montieren und toleriert kleine Abweichungen ohne Funktionsverlust.

Konstruktionsgerechte Schweißplanung

Bei der Konstruktion von Schweißbaugruppen müssen weitere Aspekte beachtet werden:

• Schweißnahtvorbereitung: Zeichnungen sollten Nahttypen, Schweißpositionen und Wärmeeinflusszonen klar definieren. Die Norm DIN EN ISO 6947 legt die Bezeichnungen der Schweißpositionen fest – etwa PA für Stumpfnähte in der Position „auf Position“ und PB für Winkelnähte.
• Fügefreundliche Teilung: Große Baugruppen lassen sich meist in transportgerechte Unterbaugruppen aufteilen. Diese Unterteilung erleichtert den Zugriff auf die Schweißnähte und minimiert Verzug.
• Materialkompatibilität: Für bestimmte Werkstoffe sind Zulassungen erforderlich. Achten Sie auf die Normen DIN EN 10025 für Baustähle, EN 10088 für nichtrostende Stähle und prüfen Sie die Zertifizierung Ihrer Lieferanten.
• Schweißfolge festlegen: Ein Schweißplan legt fest, in welcher Reihenfolge Nähte gesetzt werden. Dies beeinflusst die Spannungsverteilung und die Möglichkeit der Nachbearbeitung.

CAD‑basierte Konstruktion und Machbarkeitsanalyse

GEMTEC setzt professionelle 3D‑CAD‑Software ein, um Bauteile, Baugruppen und Fertigungsunterlagen zu entwickeln. Änderungen lassen sich schnell umsetzen und Simulationen helfen, Verzug, Kollisionspunkte und Spannungen vorab zu erkennen. Gleichzeitig werden Biegezuschläge, Materialtoleranzen und wirtschaftliche Aspekte berücksichtigt. Machbarkeitsanalysen und technische Beratung gehören zum Leistungsumfang; so lassen sich Funktion, Materialeinsatz und Herstellbarkeit gemeinsam mit dem Kunden optimieren.

Materialauswahl und Biegeverhalten

Eigenschaften typischer Werkstoffe

Die Wahl des richtigen Materials beeinflusst das Biegeverhalten, die Schweißbarkeit und die Lebensdauer der Baugruppe maßgeblich:

• Baustähle (z. B. S235, S355): robust, wirtschaftlich und gut schweißbar. Die Rückfederung ist moderat, sodass Biegewinkel leicht überbogen werden müssen. Für hochfeste Stähle sind größere Biegeradien erforderlich, um Rissbildung zu vermeiden.
• Edelstahl: korrosionsbeständig und hygienisch, jedoch zäher. Ein minimaler Innenradius von etwa dem Doppelten der Materialstärke verhindert Risse. Polierte Werkzeuge verhindern Kratzer.
• Aluminium: leicht und gut formbar, aber mit hoher Rückfederung. Die Winkel müssen stärker überbogen werden als bei Stahl. Bestimmte Legierungen (5000er und 6000er Serien) eignen sich besser zum Biegen.
• Sonderlegierungen (Titan, Messing, Kupfer): erfordern spezielle Werkzeuge. Titan verlangt größere Radien und sorgfältige Oberflächenbehandlung, Messing ist weich und neigt zu Kratzern.

Physikalische Grundlagen: Neutrale Achse und K‑Faktor

Beim Biegen treten außen Zug‑ und innen Druckspannungen auf. Zwischen diesen Zonen liegt eine imaginäre Ebene, die weder gestreckt noch gestaucht wird. Diese neutrale Achse behält beim Biegen ihre Länge – die Länge des Bogens entspricht der Länge des ungebogenen Streifens.

Der K‑Faktor definiert, wie weit die neutrale Achse von der Innenseite des Werkstoffs entfernt liegt. Er ist das Verhältnis des Abstands von der Innenseite bis zur neutralen Achse (t) zur Materialstärke (T): K = t⁄T. Ein K‑Faktor von 0,50 bedeutet, dass die neutrale Achse in der Mitte der Materialdicke liegt; real liegt sie aber näher an der Innenseite, weshalb der K‑Faktor meist zwischen 0,33 und 0,50 liegt.

Um die Länge eines gebogenen Teils korrekt zu berechnen, wird die Bogenlänge der neutralen Achse als Biegezugabe addiert. Der K‑Faktor fließt direkt in diese Berechnung ein; je kleiner der Biegeradius im Verhältnis zur Materialstärke, desto weiter verschiebt sich die neutrale Achse zur Innenseite. Typische Startwerte für den K‑Faktor (die später durch Tests verifiziert werden sollten) sind:

• Aluminium, weich (geglüht): R/T < 1,0 → K≈0,35; R/T > 3,0 → K≈0,50.
• Baustahl, weich: R/T < 1,0 → K≈0,42; R/T > 3,0 → K≈0,50.
• Edelstahl, weich: R/T < 1,0 → K≈0,40; R/T > 3,0 → K≈0,50.

Diese Werte dienen als Richtwerte; der tatsächliche K‑Faktor hängt vom Materialzustand, der Biegetechnik und der Walzrichtung ab.

Einbindung in die Gesamtfertigung

Durch präzise Berechnung der Biegelängen, Berücksichtigung der Materialrückfederung und die Integration in CAD lassen sich Bauteile entwickeln, die nach dem Schweißen ohne Nacharbeit in die Endmontage gehen. Die Kenntnis des K‑Faktors verhindert zu kurze oder zu lange Zuschnitte, vermeidet Materialverschwendung und sorgt für passgenaue Baugruppen.

Schweißverfahren im Detail

WIG‑Schweißen (Tungsten Inert Gas)

Beim WIG‑Schweißen wird der Lichtbogen zwischen einer nichtabschmelzenden Wolfram­elektrode und dem Werkstück gezündet. Das Verfahren eignet sich für dünne Materialien, sichtbare Nähte und Werkstoffe wie Edelstahl oder Aluminium. Die Nähte sind extrem sauber und schmal, allerdings ist die Schweißgeschwindigkeit geringer. Für Sichtkanten oder hygienische Anwendungen – zum Beispiel in der Lebensmittelindustrie – ist WIG oft erste Wahl.

MAG‑/MIG‑Schweißen (Metal Active/Inactive Gas)

MAG‑Schweißen verwendet eine abschmelzende Drahtelektrode und ein Aktivgas (meist CO₂ oder Mischgas), das den Lichtbogen stabilisiert und Oxidation reduziert. Es eignet sich für un‑ und niedrig legierte Stähle sowie Edelstähle und ermöglicht hohe Schweißgeschwindigkeiten. Beim MIG‑Schweißen wird Inertgas (Argon, Helium) genutzt, um Aluminium oder andere NE‑Metalle zu schweißen. Beide Verfahren sind produktiv, automatisierbar und damit ideal für Serienfertigung.

Laser‑Schweißen

Das Laser‑Schweißen fokussiert einen Laserstrahl auf die Fügestelle. Die hohe Energiedichte erzeugt schmale Schweißnähte mit minimaler Wärmeeinflusszone. Dadurch lassen sich komplexe Geometrien und schwer zugängliche Stellen schweißen, die bei MAG oder WIG schwer erreichbar wären. Gleichzeitig sinkt der Verzug, und die Nacharbeit reduziert sich.

Zusatzverfahren: Widerstands‑ und Punkt‑Schweißen

Neben den genannten Lichtbogentechniken kommen Widerstands‑ und Punktschweißen zum Einsatz, um Bleche schnell und automatisiert zu verbinden – etwa bei Gehäusen oder Blechgehäusen.

Qualitätsstandards und Normen

ISO 9013 – Schnittqualität beim thermischen Trennen

Die Norm ISO 9013 klassifiziert die Qualität von Laser‑, Plasma‑ und Autogen­schnitten. Sie definiert vier Qualitätsbereiche, die sich durch Rauheitswerte und Perpendikularität unterscheiden.

• Bereich 1: höchste Qualitätsanforderungen, Ra ≤ 3 µm, Rundheitsabweichung ±0,05 mm; keine Gratbildung.
• Bereich 2: höhere Rauheit (bis 6 µm) und geringere Anforderungen an die Perpendikularität; kleine Grate sind zulässig.
• Bereich 3: Rauheitswerte bis 12,5 µm, moderate Gratbildung; geeignet für Teile, die später bearbeitet werden.
• Bereich 4: Rauheitswerte bis 25 µm und größere Winkelabweichungen, z. B. für grobe Zuschnitte.

Das Amendment 1 (2024) der ISO 9013 aktualisiert nur die Verweise auf Oberflächen­normen; technische Änderungen enthält es nicht. Die deutsche DIN EN ISO 9013:2025 fasst die Version 2017 und das Amendment zusammen und gilt für Laserzuschnitte von 0,5 mm bis 32 mm. Konstrukteure sollten die gewünschte Qualitätsklasse spezifizieren; ohne Angabe wird Bereich 2 oft als Standard angenommen.

ISO 2768 – allgemeine Toleranzen

Die Norm ISO 2768 legt allgemeine Toleranzen für lineare und Winkelmaße fest, wenn keine individuellen Werte angegeben sind. Sie unterteilt die Toleranzklassen in f (fein), m (mittel), c (grob) und v (sehr grob). In der Blechbearbeitung wird häufig Klasse m verwendet; beispielsweise ±0,2 mm für Nennmaße bis 3 mm, ±0,3 mm bis 30 mm und ±0,5 mm bis 100 mm. Eine zu enge Toleranz erhöht die Kosten, eine zu breite kann Montageprobleme verursachen.

DIN 2303 und weitere Standards

Für sicherheitsrelevante Bauteile, etwa im Wehrtechnik‑ oder Schienenfahrzeugbau, verlangt die deutsche DIN 2303 zusätzliche Qualitätsnachweise für Schweiß‑ und Schneidprozesse. Sie regelt die Qualifikation der Hersteller, die Prüfung der Wärmeeinflusszone und dokumentiert Fertigungsprozesse mit stichprobenartigen Zugversuchen. Daneben existieren Arbeitsschutz‑Standards wie ANSI Z136 und ISO 11553 für den sicheren Umgang mit Laseranlagen.

Normen für Schweißpositionen und -zertifizierung

Die Norm DIN EN ISO 6947 definiert die Schweißpositionen (PA, PB, PC …); dies ist entscheidend für die Schweißplanung und Prüfung. EN 1090‑2 regelt die Ausführung von Stahltragwerken und die qualitätsrelevante Kennzeichnung; viele Schweißbetriebe (u. a. STW) besitzen Zertifikate nach EN 1090‑2 und ISO 3834, die ihre Fähigkeit zum Schweißen von Baugruppen bestätigen.

Prüfung und Qualitätssicherung

Hochwertige Schweißbaugruppen erfordern umfassende Qualitätskontrollen. Diese beginnen bei der Fertigungsvorbereitung und enden mit der Endabnahme.

Visuelle Kontrolle und Maßprüfung

Unmittelbar nach dem Schweißen erfolgt eine Sichtprüfung, um offensichtliche Defekte wie Oberflächenrisse, Unterbrechungen, Gratbildung oder Verzug zu erkennen. Die Maße, Ebenheit und Rechtwinkligkeit werden mit modernen Messsystemen überprüft. Hierbei wird geprüft, ob die Abmessungen innerhalb der zuvor definierten Toleranzen (nach ISO 2768 oder kundenspezifischen Anforderungen) liegen. Bei Bedarf erfolgen Nacharbeiten wie Richten oder Nachschweißen.

Zerstörungsfreie Prüfverfahren

Viele Defekte liegen unter der Oberfläche und können nur durch zerstörungsfreie Prüfverfahren (ZfP) entdeckt werden. Hierzu zählen:

• Magnetpulver‑ und Farbeindringprüfung (MPI/DPI): Diese Methoden machen Oberflächenrisse, Poren und Bindefehler sichtbar. Sie eignen sich für ferromagnetische bzw. alle Werkstoffe.
• Ultraschallprüfung: Hochfrequente Schallimpulse detektieren innere Fehler wie Bindefehler oder unvollständige Verschweißung.
• Röntgenprüfung: Für besonders sicherheitsrelevante Bauteile offenbart sie innere Lunker und Einschlüsse.

Moderne Betriebe kombinieren Selbstkontrollen der Schweißer, Stichprobenprüfungen und – bei Bedarf – 100 %‑Kontrollen, z. B. mit Endoskopen, um die innere Naht zu begutachten.

Dokumentation und Freigabe

Alle Prüfschritte werden dokumentiert. Für Baugruppen nach EN 1090‑2 oder DIN 2303 müssen Prüfzertifikate, Schweißanweisungen (WPS) und Qualifikationen der Schweißer vorliegen. Erst nach Freigabe dürfen die Baugruppen lackiert, beschichtet und montiert werden. Firmen wie STW heben hervor, dass sie dank zertifizierter Prozesse und qualifizierten Personals Kunden bei der Einhaltung gesetzlicher Anforderungen unterstützen.

Typische Schweißfehler und ihre Vermeidung

Selbst bei optimaler Planung können Fehler auftreten. Die Kenntnis häufiger Defekte und ihrer Ursachen hilft, Ausschuss und Nacharbeit zu minimieren.

Oberflächenfehler

• Risse: Sie treten als Längs‑, Quer‑, Krater‑ oder Strahlrisse auf. Ursachen sind hohe Schweißgeschwindigkeit bei zu geringem Strom, mangelnde Duktilität des Materials, ungenügendes Vorwärmen, Wasserstoff im Schutzgas oder unpassendes Zusatzmaterial. Vorbeugung: kompatible Schweißzusätze wählen, Parameter anpassen, Material reinigen und eventuell vorwärmen sowie die Nahtgeometrie optimieren.
• Unterwölbung (Untercut): entsteht, wenn der Grundwerkstoff an der Nahtflanke abgeschmolzen wird. Abhilfe schafft eine Verringerung der Schweißstromstärke oder die richtige Wahl des Schweißwinkels.
• Porosität und Schlackeneinschlüsse: Gasporen oder Schlackenreste entstehen durch unzureichende Reinigung, falsches Schutzgas oder zu kurze Zwischenpausen. Abhilfe: sorgfältige Reinigung, geeignete Schutzgase und Kontrolle der Schweißparameter.
• Spritzer (Spatter): entstehen durch instabile Tropfenübertragung beim MAG‑Schweißen; eine Reduzierung des Stroms oder die Verwendung von Impulslichtbögen verringert Spritzer.

Bindenähte und Durchschweißung

• Fehlende Durchschweißung (Lack of penetration): wenn der Schweißfluss den Grundwerkstoff nicht vollständig durchdringt. Abhilfe: die Nahtvorbereitung verbessern, die Schweißgeschwindigkeit reduzieren oder den Strom erhöhen.
• Bindefehler (Lack of fusion): treten auf, wenn das Schmelzbad nicht ausreichend an den Grundwerkstoff anschmilzt. Eine höhere Wärmeeinbringung, langsameres Schweißen oder modifizierte Nahtgeometrie verbessern die Fusion.

Verzug und Spannungen

Durch Wärmeeinbringung entstehen Schrumpfspannungen, die das Bauteil verziehen. Um Verzug zu minimieren, nutzt man Schweißfolgepläne, symmetrische Nähte, Vorrichtungen und gezielte Vor‑ und Nachwärmbehandlungen.

Integration in die Fertigungskette und Projektplanung

Synergie und kurze Wege

Die Stärke eines integrierten Fertigungspartners liegt in der ganzheitlichen Betrachtung von Design, Produktion und Montage. Die GEMTEC GmbH betreibt Laserschneiden, Abkanten, Rundbiegen, Schweißen, Gewindeschneiden, Oberflächenveredelung und Baugruppenmontage in einem Haus. Durch bereichsübergreifende Zusammenarbeit profitieren Kunden von nur einer Ansprechperson, kurzen Kommunikationswegen und schneller Auftragsabwicklung. Eine Produktionsfläche von 4 000 m² und rund 160 Mitarbeitende ermöglichen flexible Kapazitäten. Auf Wunsch übernimmt GEMTEC die komplette Logistik inklusive internationalem Transport.

Effiziente Projektplanung

Damit Schweißbaugruppen pünktlich und in der gewünschten Qualität beim Kunden ankommen, sollten technische Entscheider und Einkäufer frühzeitig mit dem Fertiger zusammenarbeiten. Wesentliche Punkte sind:

1. Anforderungsdefinition: Legen Sie Material, Stückzahlen, geforderte Toleranzen (ISO 9013/ISO 2768), Oberflächenqualität und Normanforderungen früh fest.
2. Konstruktionsunterlagen bereitstellen: Geben Sie CAD‑Modelle, Zeichnungen und Stücklisten mit klaren Angaben zu Nahttypen, Schweißpositionen und Montagefolgen ab.
3. Rücksprache mit Experten: Nutzen Sie die Erfahrung der Konstrukteure und Schweißer, um Fügefolgen, Vorrichtungen und Fertigungsstrategien zu optimieren.
4. Bemusterung und Prototypen: Lassen Sie bei komplexen Baugruppen zunächst Muster herstellen und testen Sie Passform, Funktion und Montageabläufe.
5. Qualitätssicherung planen: Definieren Sie, welche Prüfungen (Sichtprüfung, Maßkontrolle, ZfP) erforderlich sind und ob 100 %‑Kontrolle oder Stichproben genügen.
6. Logistik berücksichtigen: Wenn Baugruppen vormontiert geliefert werden sollen, planen Sie Verpackung, Transport und Lagerung mit dem Hersteller.

Durch diese systematische Vorgehensweise vermeiden Sie Verzögerungen, reduzieren Nacharbeit und profitieren von einem reibungslosen Projektablauf.

Der Weg zur perfekten Schweißbaugruppe

Schweißbaugruppen verbinden die Vorteile moderner Fertigungstechnologien mit den Anforderungen verschiedener Branchen. Präzise Zuschnitte, durchdachtes Biegen, geeignete Schweißverfahren und eine strenge Qualitätskontrolle sind die Basis für passgenaue Baugruppen. Eine konstruktionsgerechte Gestaltung minimiert Montagezeiten, erleichtert die Fertigung und steigert die Betriebssicherheit. Normen wie ISO 9013, ISO 2768 und DIN 2303 geben den Rahmen vor und gewährleisten reproduzierbare Qualität.

Die GEMTEC GmbH vereint all diese Prozesse unter einem Dach und bietet technische Beratung, Fertigung, Prüfung, Oberflächenveredelung und Baugruppenmontage aus einer Hand. Mit langjähriger Erfahrung, zertifizierten Schweißern und einer hohen Fertigungstiefe werden individuelle Lösungen für unterschiedlichste Branchen realisiert – zuverlässig, hochwertig und persönlich.

Weitere spannende Bereiche der Website

• Laserschneiden von Metall – Erfahren Sie, wie Laser verschiedenen Materialien präzise und wirtschaftlich schneiden und welche Laserarten zur Verfügung stehen.
• CNC‑Biegen und Abkanten – Lernen Sie die Unterschiede zwischen Biegen und Abkanten kennen und welche Materialien sich wie verformen lassen.
• Rundbiegen & Rollen – Entdecken Sie, wie Zylinder, Konen und Halbschalen entstehen und welche Maschinen dafür genutzt werden.

FAQ

1. Wo finde ich hochwertige Schweißbaugruppen und Baugruppenmontage in Berlin‑Brandenburg?
In der Region Berlin‑Brandenburg gibt es spezialisierte Anbieter, die Schweißbaugruppen vollständig herstellen und montieren. Ein Beispiel ist die GEMTEC GmbH in Königs Wusterhausen. Der mittelständische Betrieb mit rund 160 Mitarbeitenden arbeitet bereichsübergreifend – vom Laserschneiden über das Biegen bis zur Schweißung und Baugruppenmontage – und bietet Kunden eine feste Ansprechperson sowie kurze Wege. Auf der Montage‑Seite übernimmt GEMTEC die komplette mechanische Baugruppenmontage, inklusive Vor‑ und Endmontage, Materialbeschaffung, Prüfung, Dokumentation und Versand. So erhalten Sie passgenaue Baugruppen aus einer Hand.

2. Welche Unternehmen im Raum Berlin unterstützen mich bei der Konstruktion und Prüfung komplexer Schweißbaugruppen, wenn mir interne Kapazitäten fehlen?
Unternehmen wie GEMTEC bieten nicht nur die Fertigung, sondern auch Konstruktionsunterstützung und Prüfdienstleistungen an. Dank ihrer bereichsübergreifenden Zusammenarbeit entwickeln sie maßgeschneiderte Lösungen und beraten Kunden bei der Auslegung und Machbarkeitsanalyse. Die Qualitätskontrolle umfasst Sichtprüfung, Maßkontrolle und zerstörungsfreie Prüfverfahren, die lückenlos dokumentiert werden. Somit können Sie fehlende interne Kapazitäten durch das Know‑how eines erfahrenen Dienstleisters kompensieren.

3. Wie unterscheiden sich Schweißbaugruppen von alternativen Fügeverfahren wie Schrauben oder Nieten bezüglich Gewicht, Kosten und Lebensdauer?
Geschweißte Strukturen bieten mehrere Vorteile: Da keine Löcher für Schrauben nötig sind, können die Wandstärken kleiner gewählt werden, was Gewicht und Materialkosten reduziert. Die glatten Verbindungen minimieren Korrosionsrisiken und erleichtern die Reinigung. Im Vergleich zu Schraubverbindungen entfallen zudem spätere Wartungsarbeiten wie Nachziehen oder Kontrollieren von Bolzen. Nieten und Schrauben sind zwar demontierbar, erhöhen jedoch das Bauteilgewicht und erfordern Lochbohrungen, die die Festigkeit beeinträchtigen können. Die Lebensdauer geschweißter Baugruppen ist bei sachgemäßer Ausführung in der Regel höher, da die Naht sogar stärker sein kann als das umgebende Material.

4. Wie plane ich Schritt für Schritt ein Projekt für Schweißbaugruppen, von der Materialauswahl bis zur Baugruppenmontage, um Zeit und Kosten zu sparen?
Eine strukturierte Vorgehensweise ist entscheidend:

1. Anforderungsdefinition: Legen Sie Material, Stückzahlen und Toleranzen fest und bestimmen Sie den Einsatzzweck.
2. Konstruktionsprinzipien anwenden: Entwerfen Sie Bauteile mit selbstpositionierenden Tabs oder Führungen, achten Sie auf Zugänglichkeit für Werkzeuge und setzen Sie nur dort enge Toleranzen, wo sie funktional notwendig sind.
3. Materialauswahl und Verfahren: Wählen Sie geeignete Stähle oder Edelstähle und das passende Schweißverfahren (MAG, WIG, Laser) entsprechend der Bauteilstärke.
4. Schweiß- und Prüfplan: Definieren Sie Nahttypen, Schweißfolge und Prüfmethoden; berücksichtigen Sie Normen wie ISO 2768 (Toleranzen) und ISO 9013 (Schnittqualität).
5. Fertiger auswählen: Beauftragen Sie einen qualifizierten Hersteller, der Konstruktion, Fertigung, Prüfung und Montage aus einer Hand übernimmt.
6. Montage planen: Nutzen Sie die Möglichkeit der Vor- und Endmontage beim Hersteller, um auf der Baustelle nur noch minimal schweißen zu müssen.

Diese Schritte reduzieren Abstimmungsaufwand, vermeiden Fehlerquellen und verkürzen Durchlaufzeiten.

5. Wie kann ich als Konstrukteur in Berlin eine Baugruppe so auslegen, dass sie sich beim lokalen Fertiger ohne Nacharbeit schweißen und montieren lässt?
Planen Sie bereits in der Konstruktionsphase eine montagefreundliche Geometrie: Verwenden Sie asymmetrische Formen oder Markierungen, um Verwechslungen auszuschließen, und standardisieren Sie Verbindungselemente, damit nur wenige Schraubentypen erforderlich sind. Achten Sie darauf, dass alle Schweißnähte mit gängigen Werkzeugen zugänglich bleiben und berücksichtigen Sie die Reihenfolge der Montage schon im Design. Durch funktionale Toleranzen und selbstpositionierende Features reduzieren Sie den Anpassungsbedarf beim Fertiger. Ein enger Austausch mit dem lokalen Fertiger – idealerweise mit einem Ansprechpartner für alle Gewerke – stellt sicher, dass Konstruktion und Fertigung optimal aufeinander abgestimmt sind, sodass Nacharbeiten minimiert werden.
