Stahlrahmen nach Maß: Stabile Rahmenkonstruktionen für Maschinenbau, Aufzugbau und Industrie

Stahlrahmen nach Maß als stabile Schnittstelle für industrielle Baugruppen

Stahlrahmen nach Maß sind sinnvoll, wenn Standardgestelle bei Bauraum, Anschlussstellen, Montageablauf oder Oberflächenanforderungen nicht ausreichen. Im Maschinenbau, Aufzugbau und in industriellen Anlagen muss ein Rahmen nicht nur grundsätzlich stabil sein. Er muss technische Komponenten an den vorgesehenen Positionen aufnehmen, zu benachbarten Baugruppen passen und sich ohne unnötige Korrekturschleifen montieren lassen.

Dafür werden Abmessungen, Profile, Blechteile, Befestigungspunkte, Schweißverbindungen und Oberflächen auf das konkrete Projekt abgestimmt. GEMTEC verbindet dabei Konstruktion, Metallbearbeitung, Schweißen, Nachbearbeitung und Baugruppenmontage zu einer durchgängigen Fertigungskette.

Ein guter Stahlrahmen ist deshalb mehr als ein verschweißtes Rechteck. Er ist eine definierte Schnittstelle zwischen Maschine, Antrieb, Verkleidung, Führung, Sensorik, Montagekomponenten und Einsatzumgebung. Je früher diese Schnittstellen geklärt werden, desto besser lassen sich Maßabweichungen, Nacharbeit und Verzögerungen vermeiden.

Kurz erklärt: Was bedeutet Stahlrahmen nach Maß?

Ein Stahlrahmen nach Maß ist eine individuell konstruierte Rahmen- oder Gestellkonstruktion, die nach abgestimmten Zeichnungen, CAD-Daten oder technischen Vorgaben gefertigt wird. Abhängig von der Anwendung kann sie aus Rechteck- oder Quadratrohren, offenen Profilen, Blechteilen, Platten, Konsolen, Verstärkungen und Befestigungselementen bestehen.

Die Einzelteile werden vorbereitet, ausgerichtet und dauerhaft oder lösbar miteinander verbunden. Häufig entsteht eine Schweißbaugruppe, die anschließend entgratet, geschliffen, beschichtet oder mit weiteren Komponenten vormontiert wird.

„Nach Maß“ bezieht sich dabei nicht nur auf Länge, Breite und Höhe. Ebenso wichtig sind:

• die Position von Bohrungen und Anschweißteilen
• definierte Bezugspunkte
• Auflage- und Montageflächen
• Durchbrüche und Kabelführungen
• Zugänglichkeit für Werkzeug und Wartung
• die spätere Oberfläche
• Verpackung, Transport und Einbringung
• die Reihenfolge der Endmontage

Ein Stahlrahmen kann als Einzelanfertigung, wiederholbare Kleinserie oder Bestandteil einer größeren Baugruppe geplant werden. Welche Ausführung wirtschaftlich ist, hängt von Geometrie, Wiederholbedarf, Prüfaufwand und dem Umfang der nachgelagerten Arbeiten ab.

Welche Vorteile bieten Stahlrahmen nach Maß?

Passende Schnittstellen statt Anpassung auf der Baustelle

Der wichtigste Vorteil ist die funktionale Passgenauigkeit. Befestigungspunkte, Aufnahmen, Konsolen und Durchbrüche können an die tatsächlichen Komponenten angepasst werden. Dadurch sinkt das Risiko, dass bei der Montage zusätzliche Bohrungen, Distanzstücke oder provisorische Halterungen benötigt werden.

Das ist besonders relevant, wenn mehrere Gewerke oder Lieferanten beteiligt sind. Ein klar definierter Rahmen schafft ein gemeinsames geometrisches Bezugssystem für die weitere Montage.

Funktionen lassen sich direkt integrieren

Ein maßgefertigter Rahmen kann mehr leisten als eine reine Tragfunktion. Je nach Konstruktion lassen sich beispielsweise Aufnahmen für Verkleidungen, Füße, Rollen, Scharniere, Sensorhalter, Kabelwege oder Montageplatten integrieren.

Jede sinnvoll integrierte Funktion kann separate Bauteile und Montageschritte reduzieren. Voraussetzung ist, dass die Konstruktion nicht nur aus der Perspektive des Einzelteils, sondern als Teil der gesamten Baugruppe betrachtet wird.

Konstruktion und Fertigung werden aufeinander abgestimmt

Eine auf dem Bildschirm plausible Geometrie ist nicht automatisch wirtschaftlich herstellbar. Schweißnähte müssen zugänglich sein, Bauteile müssen sich ausrichten lassen und die Baugruppe muss nach dem Schweißen aus einer möglichen Fixierung entnommen werden können.

Fertigungsgerechte Konstruktion reduziert Risiken, bevor Material bearbeitet wird. Dazu gehören realistische Radien, ausreichende Werkzeugzugänge, eindeutige Bezugspunkte und sinnvoll angeordnete Verbindungen.

Weniger Schnittstellen in der Beschaffung

Wer nicht nur den Rahmen, sondern weitere Metallteile fertigen lassen möchte, profitiert von einer abgestimmten Prozesskette. Laserzuschnitte, Kantteile, Konsolen, Befestiger, Schweißteile, Oberflächen und Montage können gemeinsam geplant werden.

Damit reduziert sich der Abstimmungsbedarf zwischen verschiedenen Lieferanten. Gleichzeitig lassen sich Änderungen besser auf ihre Auswirkungen in den folgenden Fertigungsschritten prüfen.

Montageorientierte Lieferung

Ein Rahmen ist häufig nur dann wirklich fertig, wenn die vorgesehenen Komponenten daran befestigt werden können. Deshalb sollten Gewinde, Einpressverbinder, Anschweißteile, Montageplatten und definierte Auflageflächen bereits in der Fertigungsplanung berücksichtigt werden.

Das Ziel ist keine möglichst umfangreiche Bearbeitung, sondern ein sinnvoller Lieferzustand. Je nach Projekt kann das ein geschweißter Grundrahmen, eine beschichtete Konstruktion oder eine vormontierte Baugruppe sein.

Typische Anwendungen in Maschinenbau, Aufzugbau und Industrie

Maschinenbau und Sonderanlagen

Im Maschinenbau dienen Stahlrahmen häufig als Basis für Antriebe, Führungen, Schutzverkleidungen, Schaltschränke, Transportmodule oder Bearbeitungsstationen. Typische Ausführungen sind Maschinenuntergestelle, Grundrahmen, Technikgestelle und geschweißte Aufnahmen.

Entscheidend sind die Schnittstellen zu den später montierten Komponenten. Befestigungsbilder, Zugänglichkeit, Kabelwege und Wartungsräume sollten deshalb bereits vor der Fertigung feststehen.

Bei dynamisch beanspruchten Anlagen muss außerdem geklärt werden, welche Kräfte, Schwingungen oder wechselnden Belastungen der verantwortliche Konstrukteur berücksichtigt. GEMTEC fertigt auf Grundlage der vereinbarten Unterlagen und unterstützt bei der fertigungsgerechten Umsetzung. Erforderliche Berechnungen oder Nachweise müssen vor Auftragsfreigabe eindeutig zugeordnet sein.

Aufzugbau

Im Aufzugbau kommen Rahmen und Unterkonstruktionen beispielsweise als Trägerrahmen, Unterbauten, Einfassungen oder Aufnahmen für Technik und Verkleidungen infrage. Auch Halterungen, Winkel, Konsolen und weitere Montagekomponenten können Teil der Baugruppe sein.

Hier ist die montageorientierte Abstimmung besonders wichtig. Bohrbilder, Anschlüsse und Einbaumaße müssen zu den angrenzenden Komponenten passen. Bei Funktionen mit sicherheitstechnischer Relevanz sind die Verantwortlichkeiten, Nachweise und Prüfanforderungen eindeutig durch den Auftraggeber beziehungsweise den zuständigen Planer vorzugeben.

Industrielle Baugruppen

In der allgemeinen Industrie werden Stahlrahmen unter anderem für Fertigungsstationen, Prüfaufbauten, Anlagenmodule, Transportgestelle, Gehäuseunterbauten und Sonderkonstruktionen eingesetzt.

Dabei können sehr unterschiedliche Anforderungen zusammentreffen:

• hohe Steifigkeit bei begrenztem Bauraum
• integrierte Befestigungsmöglichkeiten
• Schutz vor Korrosion
• definierte Sichtflächen
• wiederholbare Fertigung mehrerer Rahmen
• einfache Einbringung und Endmontage
• spätere Erweiterbarkeit
• geschützte Verpackung und Lieferung

Die richtige Rahmenlösung entsteht deshalb immer aus dem konkreten Einsatzfall. Eine pauschale Standardausführung ist für technisch unterschiedliche Anwendungen selten sinnvoll.

Welche Anforderungen müssen vor der Konstruktion geklärt sein?

Funktion und Einsatzumgebung

Am Anfang steht die Frage, welche Aufgabe der Rahmen innerhalb des Gesamtsystems erfüllt. Trägt er ausschließlich ruhende Komponenten? Nimmt er bewegte Baugruppen auf? Muss er transportiert, regelmäßig umgebaut oder später erweitert werden?

Ebenso wichtig ist die Umgebung. Feuchtigkeit, Temperaturschwankungen, Reinigungsprozesse, mechanische Beanspruchung und der Einsatz im Innen- oder Außenbereich beeinflussen Werkstoff, Detailgestaltung und Oberfläche.

Bei der Anfrage sollten funktionale Anforderungen klar von konstruktiven Vorgaben getrennt werden. Ist beispielsweise nur ein bestimmter Bauraum zwingend oder muss ein vorgegebener Profilquerschnitt verwendet werden? Diese Unterscheidung schafft Spielraum für eine wirtschaftliche Fertigung.

Lastannahmen und Verantwortlichkeiten

Ein Stahlrahmen ist nicht allein deshalb ausreichend belastbar, weil er aus Stahl besteht. Tragfähigkeit, Steifigkeit und Betriebsverhalten hängen von Werkstoff, Querschnitt, Geometrie, Verbindung, Lagerung und Lastfall ab.

Der Auftraggeber beziehungsweise der zuständige Konstrukteur sollte deshalb die maßgebenden Belastungen und Sicherheitsanforderungen definieren. Dazu können Eigengewicht, montierte Komponenten, dynamische Kräfte, Stöße, Schwingungen oder Transportbelastungen gehören.

GEMTEC kann die Herstellbarkeit einer Konstruktion bewerten und fertigungstechnische Hinweise geben. Eine statische oder sicherheitstechnische Auslegung darf jedoch nicht stillschweigend vorausgesetzt werden. Erforderliche Berechnungen, Freigaben und Nachweise müssen als eigener Leistungsumfang vereinbart sein.

Bezugssystem und funktionskritische Maße

Viele Montageprobleme entstehen nicht durch ein grundsätzlich falsches Außenmaß, sondern durch unklare Bezugspunkte. Ein Lochbild kann innerhalb seiner Einzeltoleranzen liegen und trotzdem nicht zur Gegenbaugruppe passen, wenn von unterschiedlichen Kanten gemessen wurde.

Deshalb braucht ein maßkritischer Stahlrahmen ein eindeutiges Bezugssystem. Die Zeichnung sollte erkennen lassen:

• von welchen Flächen oder Achsen gemessen wird
• welche Maße funktionskritisch sind
• welche Diagonalen oder Winkel geprüft werden müssen
• welche Flächen als Auflage dienen
• welche Anschlussmaße zusammengehören
• in welchem Fertigungszustand gemessen wird

Nicht jedes Maß benötigt dieselbe Genauigkeit. Eine sinnvolle Priorisierung schützt kritische Funktionen, ohne den gesamten Rahmen unnötig zu verteuern.

Werkstoff und Profilwahl

Für viele industrielle Rahmen kommen geeignete Baustähle infrage. Die konkrete Werkstoffauswahl muss jedoch zu Belastung, Schweißanforderung, Beschaffung, Oberfläche und Einsatzumgebung passen.

Auch die Profilform beeinflusst das Verhalten des Rahmens. Rechteck- und Quadratrohre bieten geschlossene Querschnitte und ebene Anschlussflächen. Offene Profile können Vorteile bei Zugänglichkeit oder Montage bieten. Gekantete Blechteile ermöglichen integrierte Konturen, Laschen und Aussparungen.

Die wirtschaftlichste Lösung besteht häufig aus einer Kombination verschiedener Halbzeuge. Standardprofile können die Grundstruktur bilden, während gelaserte Blechteile, Konsolen oder Verstärkungen die projektspezifischen Funktionen übernehmen.

Schweißnahtzugänglichkeit und Montagereihenfolge

Eine Schweißnaht kann nur zuverlässig ausgeführt werden, wenn sie erreichbar ist. Verdeckte Verbindungen, sehr enge Zwischenräume oder kollidierende Anbauteile erschweren die Fertigung und spätere Prüfung.

Bereits in der Konstruktion sollte deshalb feststehen:

• welche Teile zuerst gefügt werden
• wo geheftet und geschweißt werden kann
• ob eine Verbindung nach der Montage noch zugänglich sein muss
• welche Teile lösbar bleiben sollen
• ob Schweißnähte sichtbar sind
• welche Nähte geschliffen oder nachbehandelt werden sollen

Eine gute Montagereihenfolge verhindert, dass sich die Konstruktion selbst blockiert. Sie reduziert außerdem unnötiges Drehen, Umspannen und Nacharbeiten.

Oberfläche und Korrosionsschutz

Unbeschichteter Stahl benötigt abhängig von Einsatzumgebung und Nutzungsdauer einen geeigneten Oberflächenschutz. Mögliche Ausführungen sind beispielsweise Lackierung, Pulverbeschichtung oder Verzinkung.

Die Oberfläche darf nicht erst nach dem Schweißen beiläufig ausgewählt werden. Konstruktion, Entwässerung, Hohlräume, Gewinde, Passflächen und spätere Montage beeinflussen die Eignung der Beschichtung.

Ebenso muss geklärt sein, welche Flächen sichtbar bleiben, welche Kontaktflächen frei von Beschichtung sein müssen und ob Gewinde oder Passungen geschützt werden sollen. Die gewünschte Farbe allein reicht als Oberflächenspezifikation nicht aus.

Von der CAD-Datei zum montageorientierten Stahlrahmen

1. Technische Klärung

Zu Beginn werden Zeichnung, CAD-Daten und ergänzende Anforderungen geprüft. Offene Punkte zu Werkstoff, Stückzahl, Oberfläche, Toleranzen, Schweißnähten und Montageumfang sollten vor der Kalkulation beziehungsweise spätestens vor Fertigungsfreigabe geklärt werden.

Besonders hilfreich ist eine kurze Funktionsbeschreibung. Sie erklärt, warum bestimmte Maße, Flächen oder Anschlüsse kritisch sind. Dadurch lassen sich Vorgaben besser bewerten und unnötige Genauigkeitsanforderungen erkennen.

2. Fertigungsgerechte Prüfung

Im nächsten Schritt wird beurteilt, ob die Geometrie mit den vorgesehenen Verfahren sinnvoll umgesetzt werden kann. Dabei spielen Materialzugänglichkeit, Schweißreihenfolge, Profilanschlüsse, Bauteilanzahl und mögliche Fixierung eine Rolle.

Bei Bedarf können Details angepasst werden, ohne die Funktion des Rahmens zu verändern. Beispiele sind besser zugängliche Nähte, vereinheitlichte Bauteile, eindeutige Positioniermerkmale oder eine andere Aufteilung der Baugruppe.

3. Vorbereitung der Einzelteile

Blechteile, Konsolen, Laschen und Verstärkungen können per Laserzuschnitt hergestellt und bei Bedarf abgekantet werden. Profile und weitere Halbzeuge werden passend zur Konstruktion vorbereitet.

Bohrungen, Gewinde, Senkungen oder Befestigungselemente sollten möglichst vor dem endgültigen Zusammenbau berücksichtigt werden. Dadurch lassen sich schwer zugängliche Nacharbeiten am fertigen Rahmen vermeiden.

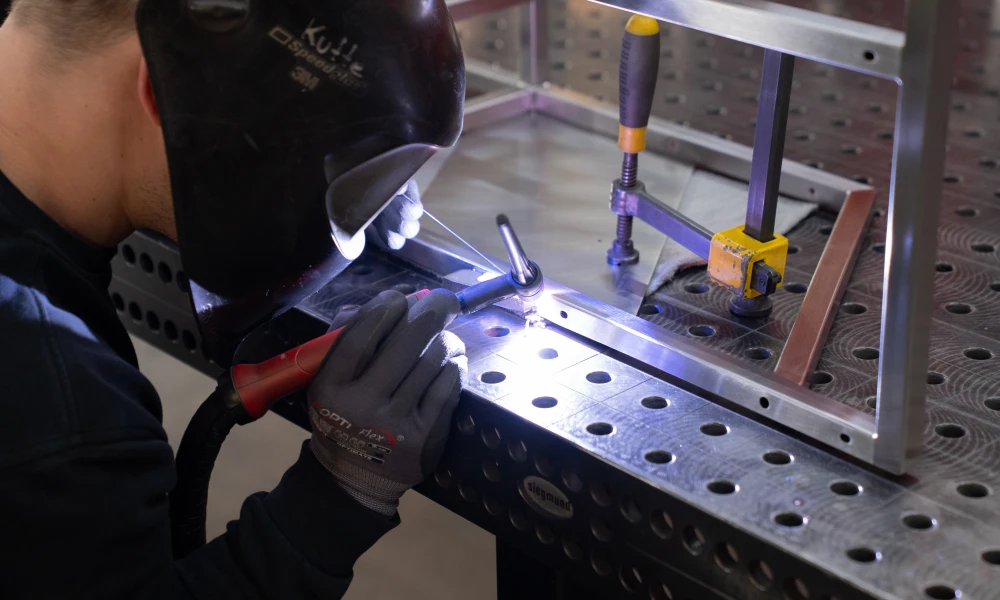

4. Ausrichten und Heften

Vor dem vollständigen Schweißen werden die Bauteile ausgerichtet und geheftet. Die Heftung bestimmt bereits einen Teil der späteren Geometrie. Ungleichmäßige Spalte oder einseitiges Heften können dazu führen, dass sich Maße während des Schweißens verschieben.

Für maßkritische Rahmen ist deshalb festzulegen, welche Bezugspunkte zuerst eingestellt und kontrolliert werden. Die Fixierung muss Bewegung begrenzen, darf aber nicht als Ersatz für eine geeignete Konstruktion und Schweißfolge verstanden werden.

5. Schweißen mit abgestimmter Reihenfolge

Die Wahl des Schweißverfahrens richtet sich nach Werkstoff, Geometrie, Bauteildicke, Zugänglichkeit und geforderter Nahtausführung. Für Stahlkonstruktionen ist das MAG-Schweißen ein häufig eingesetztes Verfahren. Andere Verfahren können abhängig von Detail und Anforderung sinnvoll sein.

Für die Maßhaltigkeit ist nicht nur das Verfahren, sondern vor allem die Reihenfolge entscheidend. Werden lange oder einseitig angeordnete Nähte ohne Ausgleich geschweißt, können sich Schrumpfkräfte in eine Richtung addieren.

Eine projektbezogene Schweißfolge verteilt den Wärmeeintrag möglichst kontrolliert. Zwischenkontrollen zeigen, ob kritische Maße innerhalb des vorgesehenen Bereichs bleiben.

6. Nachbearbeitung und Maßkontrolle

Nach dem Schweißen werden Schweißspritzer, Grate und unerwünschte Kanten projektbezogen entfernt. Sichtnähte können anders behandelt werden als verdeckte Verbindungen.

Die Maßkontrolle sollte in einem definierten Zustand erfolgen. Ein noch erwärmter oder verspannt fixierter Rahmen kann andere Maße zeigen als die abgekühlte und gelöste Konstruktion. Deshalb müssen Messzeitpunkt, Bezugssystem und Prüfmerkmale zusammenpassen.

7. Oberfläche und Baugruppenmontage

Nach Freigabe der Schweißbaugruppe folgt die vereinbarte Oberflächenbehandlung. Anschließend können Befestiger, Anbauteile oder weitere Komponenten montiert werden.

Bei vormontierten Baugruppen ist zu prüfen, ob die Konstruktion transportfähig bleibt und am Einsatzort eingebracht werden kann. Verpackung und Transportsicherung sind deshalb Teil der Projektplanung und nicht nur eine logistische Aufgabe am Ende.

Warum verziehen sich Stahlrahmen beim Schweißen?

Beim Schweißen wird das Material in einem begrenzten Bereich stark erwärmt. Der erwärmte Bereich dehnt sich aus, wird dabei jedoch vom kälteren umliegenden Material behindert. Beim Abkühlen schrumpfen Schweißgut und Wärmeeinflusszone.

Diese örtlich unterschiedlichen Ausdehnungs- und Schrumpfvorgänge erzeugen Spannungen und können die Geometrie dauerhaft verändern. Sichtbare Folgen sind beispielsweise:

• veränderte Diagonalen
• aus dem Winkel laufende Ecken
• verdrehte Profile
• gewölbte Flächen
• verschobene Anschlussplatten
• verkürzte oder verlängerte Abstände
• nicht mehr fluchtende Bohrbilder

Einfluss der Konstruktion

Asymmetrisch angeordnete Nähte können den Rahmen einseitig ziehen. Sehr große Nahtquerschnitte erhöhen den Wärmeeintrag und die Schrumpfung. Auch eine hohe Zahl einzelner Schweißlagen kann das Verformungsverhalten beeinflussen.

Mehr Schweißgut ist nicht automatisch besser. Nahtart und Nahtabmessung müssen aus der konstruktiven Anforderung abgeleitet werden. Eine pauschale Vergrößerung kann Kosten, Wärmebelastung und Nacharbeit erhöhen.

Einfluss der Bauteilvorbereitung

Ungleichmäßige Spalte führen zu unterschiedlichen Mengen an eingebrachtem Schweißgut. Schlecht passende Gehrungen oder unebene Auflagen erschweren die wiederholbare Positionierung.

Bereits kleine Abweichungen können sich über mehrere Rahmenseiten addieren. Deshalb ist die Vorbereitung der Einzelteile ebenso wichtig wie die eigentliche Schweißarbeit.

Einfluss der Schweißfolge

Wird eine Rahmenseite vollständig geschweißt, bevor die gegenüberliegende Seite bearbeitet wird, können sich die Schrumpfkräfte bevorzugt in eine Richtung entwickeln.

Eine abgestimmte Reihenfolge verteilt die Wärmeeinbringung. Abhängig von Konstruktion und Naht können wechselnde, abschnittsweise oder rückschreitende Vorgehensweisen sinnvoll sein.

Einfluss von Fixierung und Zwang

Spannmittel und Lehren können Bauteile während des Schweißens positionieren. Eine sehr starre Fixierung beseitigt die entstehenden Spannungen jedoch nicht. Nach dem Lösen kann sich der Rahmen noch bewegen.

Stärkeres Spannen ist deshalb keine pauschale Lösung gegen Verzug. Fixierung, Nahtauslegung, Heftfolge und Schweißreihenfolge müssen gemeinsam betrachtet werden.

Wie lässt sich Schweißverzug begrenzen?

In der Konstruktion

• Schweißnähte funktional auslegen: Nur die für die Konstruktion erforderlichen Nähte und Nahtabmessungen vorgeben.
• Symmetrie nutzen: Nähte nach Möglichkeit so anordnen, dass sich Schrumpfwirkungen nicht unnötig einseitig addieren.
• Profilquerschnitte sinnvoll wählen: Sehr nachgiebige oder dünnwandige Bereiche reagieren stärker auf Wärmeeintrag.
• Verbindungen zugänglich gestalten: Gute Zugänglichkeit erleichtert eine kontrollierte und gleichmäßige Ausführung.
• Standardprofile gezielt einsetzen: Vorgefertigte Profile können Schweißnähte ersetzen oder deren Anzahl reduzieren.
• Funktionsmaße priorisieren: Kritische Aufnahmen und Bezugspunkte müssen klar von unkritischen Außenmaßen getrennt werden.

In der Vorbereitung

• Einzelteile sauber vorbereiten: Gleichmäßige Fugen und passende Anschlüsse unterstützen eine reproduzierbare Naht.
• Bezugspunkte festlegen: Der Rahmen wird nicht beliebig „irgendwie rechtwinklig“, sondern anhand definierter Flächen und Achsen ausgerichtet.
• Heftfolge planen: Heftpunkte müssen die Position halten, ohne die Baugruppe bereits unkontrolliert zu verziehen.
• Zwischenmaße vorsehen: Diagonalen, Winkel und Anschlussabstände sollten nicht erst am vollständig geschweißten Rahmen geprüft werden.

Während des Schweißens

• Wärmeeintrag verteilen: Schweißabschnitte und Rahmenseiten werden in einer abgestimmten Reihenfolge bearbeitet.
• Einseitige Wärmeansammlung vermeiden: Gegenüberliegende oder räumlich getrennte Bereiche können abwechselnd geschweißt werden.
• Nahtvolumen kontrollieren: Überdimensionierte Nähte erhöhen den Wärmeeintrag ohne zwingenden funktionalen Nutzen.
• Abkühlzustand berücksichtigen: Messungen während der Fertigung müssen richtig eingeordnet werden.
• Abweichungen früh erkennen: Je früher eine Veränderung sichtbar wird, desto eher kann der weitere Ablauf angepasst werden.

Nach dem Schweißen

Der Rahmen wird nach dem Lösen der Fixierung und im vereinbarten Prüfzustand kontrolliert. Falls Korrekturen erforderlich und technisch zulässig sind, müssen sie geplant erfolgen.

Nachträgliches Richten ist keine Alternative zu einer guten Fertigungsstrategie. Es kann in bestimmten Fällen notwendig sein, erhöht aber Aufwand und kann Oberfläche oder Spannungszustand beeinflussen.

Stahlrahmen schweißen lassen oder aus Standardprofilen montieren?

Geschweißter Stahlrahmen nach Maß

Ein geschweißter Rahmen eignet sich, wenn eine dauerhafte, kompakte und projektspezifische Konstruktion benötigt wird. Anschlüsse, Verstärkungen und Befestigungselemente lassen sich direkt in die Baugruppe integrieren.

Vorteile sind:

• wenige lösbare Verbindungspunkte
• kompakte Bauform
• individuell platzierbare Aufnahmen
• gute Integration von Blechteilen und Konsolen
• einheitliche Oberfläche der kompletten Baugruppe

Zu berücksichtigen sind der Wärmeeintrag, die Schweißfolge, der mögliche Vorrichtungsaufwand und die eingeschränkte nachträgliche Veränderbarkeit.

Montage aus Standardprofilen

Eine verschraubte Konstruktion aus Standardprofilen eignet sich, wenn Module häufig angepasst, demontiert oder erweitert werden sollen. Der Aufbau kann flexibler sein und benötigt weniger Schweißarbeit.

Dem stehen zusätzliche Verbinder, Schraubstellen und mögliche Einschränkungen bei Bauraum, Optik oder Reinigung gegenüber. Auch die Zahl der Einzelteile und der Montageaufwand können steigen.

Hybride Konstruktion

In vielen Projekten ist eine Kombination wirtschaftlich. Ein geschweißter Grundrahmen schafft eine stabile und maßlich definierte Basis. Austauschbare Halterungen, Verkleidungen oder Erweiterungsmodule werden verschraubt.

Die richtige Entscheidung richtet sich nach Funktion, Änderungsbedarf, Stückzahl und Montagekonzept. Ein künstliches Entweder-oder ist nicht sinnvoll.

Ein geschweißter Stahlrahmen ist meist vorteilhaft, wenn:

• die Geometrie dauerhaft feststeht
• kompakte Abmessungen wichtig sind
• viele individuelle Anschlüsse integriert werden müssen
• eine einheitliche Oberfläche gewünscht ist
• der Rahmen als wiederholbare Baugruppe gefertigt werden soll

Eine Profilmontage ist häufig sinnvoller, wenn:

• regelmäßige Umbauten vorgesehen sind
• Komponenten leicht versetzt werden müssen
• die Konstruktion vor Ort zerlegt werden muss
• ein modularer Versuchsaufbau entsteht
• der zukünftige Endzustand noch nicht feststeht

Maßhaltigkeit und Qualität richtig spezifizieren

Funktionsmaße statt pauschal enger Toleranzen

Pauschal sehr enge Toleranzen für den gesamten Rahmen erhöhen Prüf- und Fertigungsaufwand. Sie sagen jedoch noch nicht, welche Merkmale für die Montage entscheidend sind.

Eine gute Zeichnung kennzeichnet die funktionskritischen Maße ausdrücklich. Dazu gehören beispielsweise:

• Abstand zweier Lager- oder Montagepunkte
• Lage eines Lochbildes zu einer Bezugsfläche
• Ebenheit einer Auflage
• Rechtwinkligkeit einer Anschlussplatte
• Flucht mehrerer Befestigungspunkte
• Außenmaße für die Einbringung
• Diagonalen eines Rahmens

Nicht funktionskritische Maße können mit angemessenen Allgemeintoleranzen versehen werden.

Allgemeintoleranzen vereinbaren

Für geschweißte Konstruktionen kann eine geeignete Norm wie ISO 13920 als Grundlage für Allgemeintoleranzen vereinbart werden. Die bloße Nennung einer Norm ersetzt jedoch keine klare Zeichnung.

Toleranzklasse, Geltungsbereich, Ausnahmen und Prüfzustand müssen zum Projekt passen. Funktionskritische Einzelmaße sollten unabhängig davon ausdrücklich angegeben werden.

Anforderungen an Schweißnähte

Die Zeichnung sollte erkennen lassen, welche Verbindung gefordert ist und ob besondere Qualitäts- oder Sichtanforderungen bestehen. Bewertungsgruppen für Schweißnahtunregelmäßigkeiten können projektbezogen vereinbart werden.

Auch die Nachbearbeitung muss definiert sein. „Schweißnaht schleifen“ kann je nach Anwendung vom Entfernen grober Überstände bis zu einem gleichmäßigen Sichtfinish reichen.

Prüfung und Dokumentation

Nicht jede Baugruppe benötigt denselben Prüfumfang. Für viele Rahmen sind Maßprüfung und visuelle Kontrolle ausreichend. Andere Anwendungen erfordern zusätzliche dokumentierte Prüfungen.

Der Prüfumfang muss vor der Kalkulation feststehen. Nachträglich verlangte Prüfprotokolle, Materialnachweise oder besondere Prüfverfahren verändern Aufwand und Terminplanung.

Welche Informationen benötigt GEMTEC für eine Anfrage?

Eine vollständige Anfrage ermöglicht eine belastbarere Bewertung von Machbarkeit, Fertigungsweg und Aufwand. Senden Sie nach Möglichkeit folgende Informationen:

• Zeichnung, Skizze oder CAD-Datei: mit eindeutigem Revisionsstand
• Funktionsbeschreibung: kurze Erklärung der Aufgabe des Rahmens
• Werkstoff: konkrete Vorgabe oder funktionale Anforderungen an den Werkstoff
• Profil- und Materialangaben: soweit bereits konstruktiv festgelegt
• Stückzahl: Einzelteil, Kleinserie oder wiederkehrender Bedarf
• Bezugssystem: definierte Flächen, Achsen und Ausgangspunkte
• Toleranzen: besonders für montage- und funktionskritische Maße
• Schweißnahtangaben: Nahtart, besondere Sichtanforderungen und Nachbearbeitung
• Oberfläche: beispielsweise Pulverbeschichtung, Lackierung oder Verzinkung
• Montageumfang: lose Einzelteile, geschweißter Rahmen oder vormontierte Baugruppe
• Prüfanforderungen: Messprotokolle, Materialunterlagen oder weitere vereinbarte Nachweise
• Einsatzumgebung: Innenbereich, Außenbereich, Feuchtigkeit oder besondere mechanische Beanspruchung
• Verpackung und Lieferung: Transportlage, Schutz empfindlicher Flächen und Einbringung
• Terminwunsch: einschließlich möglicher Meilensteine für Muster oder Serienfreigabe
• Ansprechpartner: für technische Rückfragen und Freigaben

Kennzeichnen Sie besonders die Anforderungen, die nicht verändert werden dürfen. So kann zwischen zwingenden Schnittstellen und konstruktiv optimierbaren Details unterschieden werden.

Stahlrahmen nach Maß aus Königs Wusterhausen

GEMTEC fertigt Metall- und Blechlösungen am Standort Königs Wusterhausen in Brandenburg. Für Unternehmen aus Berlin und Brandenburg ermöglichen die regionale Nähe und direkte Kommunikation kurze Abstimmungswege.

Der regionale Bezug begrenzt die Projektfähigkeit jedoch nicht. Auch überregionale Stahlrahmen, Schweißbaugruppen und Sonderkonstruktionen können auf Grundlage abgestimmter Unterlagen geplant, gefertigt, oberflächenbehandelt und geliefert werden.

FAQ zu Stahlrahmen nach Maß

Welche Vorteile bieten Stahlrahmen nach Maß für industrielle Konstruktionen?

Stahlrahmen nach Maß können exakt auf Bauraum, Anschlussstellen, Montageablauf und Einsatzumgebung abgestimmt werden. Befestigungen, Konsolen, Blechteile und Durchbrüche lassen sich direkt integrieren.

Der wichtigste wirtschaftliche Vorteil ist die Reduzierung ungeplanter Anpassungen. Voraussetzung sind vollständige Unterlagen, eindeutig definierte Funktionsmaße und ein abgestimmter Fertigungsprozess.

Wie vermeiden Einkäufer Nacharbeit, wenn ein Stahlrahmen montageorientiert geliefert werden soll?

Nacharbeit lässt sich vor allem durch eine eindeutige Spezifikation reduzieren. Zeichnung, Bezugssystem, kritische Maße, Gegenbauteile, Oberfläche und Montageumfang müssen vor Fertigungsbeginn geklärt sein.

Hilfreich sind außerdem eine kurze Funktionsbeschreibung und Informationen darüber, welche Komponenten später angebaut werden. So können Zugänglichkeit, Bohrbilder, Auflageflächen und Reihenfolge der Montage frühzeitig geprüft werden.

Wer fertigt Stahlrahmen nach Maß nach Zeichnung oder CAD-Daten für Maschinenbau, Aufzugbau und Industrie?

GEMTEC fertigt individuelle Metall- und Schweißkonstruktionen am Standort Königs Wusterhausen. Abhängig vom Projekt kann der Prozess Konstruktion, Laserzuschnitt, Abkanten, Schweißen, Nachbearbeitung, Oberflächenveredelung und Baugruppenmontage umfassen.

Für eine belastbare Einschätzung benötigt GEMTEC mindestens die vorhandenen Zeichnungen oder CAD-Daten, Werkstoff beziehungsweise Funktionsanforderung, Stückzahl, kritische Toleranzen, Oberfläche und den gewünschten Lieferumfang.

Warum verziehen sich Stahlrahmen beim Schweißen oder passen später nicht in die Baugruppe?

Beim Schweißen wird Stahl lokal erwärmt und kühlt anschließend wieder ab. Die unterschiedlichen Ausdehnungs- und Schrumpfvorgänge erzeugen Spannungen, die Profile, Winkel oder Anschlussplatten verschieben können.

Zusätzliche Ursachen sind ungleichmäßige Fügespalte, asymmetrische Nähte, eine ungeeignete Heft- oder Schweißfolge und unklare Bezugspunkte. Begrenzen lässt sich das Risiko durch fertigungsgerechte Konstruktion, kontrollierte Vorbereitung, abgestimmte Schweißreihenfolge und Zwischenmessungen.

Stahlrahmen nach Maß schweißen lassen oder aus Standardprofilen montieren: Was ist sinnvoller?

Ein geschweißter Stahlrahmen ist sinnvoll, wenn die Geometrie dauerhaft feststeht, kompakte Abmessungen erforderlich sind und individuelle Anschlüsse integriert werden sollen. Eine verschraubte Standardprofilkonstruktion bietet Vorteile, wenn häufige Umbauten oder spätere Erweiterungen geplant sind.

Oft ist eine hybride Lösung wirtschaftlich. Dabei bildet ein geschweißter Grundrahmen die maßhaltige Basis, während veränderbare Komponenten lösbar montiert werden.

Welche Datenformate sollte eine Anfrage enthalten?

Eine bemaßte Zeichnung mit eindeutigem Revisionsstand ist die wichtigste Grundlage. Ergänzende 3D-CAD-Daten erleichtern die Prüfung von Einbauraum, Kollisionen und Baugruppenbezügen.

Auch bei vorhandenen 3D-Daten sollten Toleranzen, Werkstoff, Oberfläche, Schweißnahtanforderungen und Prüfmerkmale in einer eindeutig freigegebenen Unterlage dokumentiert sein.

Welche Oberfläche eignet sich für einen Stahlrahmen?

Die passende Oberfläche hängt von Einsatzumgebung, Korrosionsbelastung, Optik und Montageanforderungen ab. Mögliche Verfahren sind unter anderem Pulverbeschichtung, Lackierung oder Verzinkung.

Vor der Auswahl müssen Hohlräume, Gewinde, Passflächen, Kontaktstellen und der spätere Montageprozess berücksichtigt werden. Eine Farbangabe allein ist keine vollständige Oberflächenspezifikation.

Können weitere Metallteile gemeinsam mit dem Rahmen gefertigt werden?

Je nach Projekt können Blechteile, Konsolen, Halterungen, Verkleidungen und weitere Schweiß- oder Montageteile in dieselbe Prozesskette einbezogen werden.

Das erleichtert die Abstimmung der Schnittstellen. Geben Sie dazu eine Baugruppenzeichnung, eine Stückliste und den gewünschten Lieferzustand an.

Stahlrahmen nach Maß entstehen in einer abgestimmten Prozesskette

Stahlrahmen nach Maß schaffen eine belastbare Grundlage für Maschinen, Aufzugsbaugruppen und industrielle Konstruktionen, wenn Standardgestelle funktional oder geometrisch nicht ausreichen. Entscheidend sind nicht allein Werkstoff und Außenmaße. Erst das Zusammenspiel aus Bezugssystem, Profilwahl, Anschlussdetails, Schweißfolge, Maßkontrolle, Oberfläche und Montage bestimmt, ob der Rahmen zuverlässig in die Gesamtbaugruppe passt.

GEMTEC verbindet Konstruktion, Metallbearbeitung, Schweißen, Nachbearbeitung, Oberflächenveredelung und Baugruppenmontage. Dadurch können Rahmen, Halterungen, Blechteile und weitere Komponenten gemeinsam betrachtet werden.

Senden Sie für eine technische Einschätzung Ihre Zeichnung oder CAD-Datei zusammen mit Werkstoff, Stückzahl, kritischen Maßen, Oberflächenwunsch, Montageumfang und Termin. Auf dieser Grundlage lässt sich prüfen, wie Ihr Stahlrahmen wirtschaftlich und montageorientiert umgesetzt werden kann.

Passende Bereiche für Ihr Projekt

• Schweißen: Dauerhafte Verbindungen für Stahlteile und Schweißbaugruppen.
• Konstruktion: Fertigungsgerechte Auslegung von Bauteilen und Baugruppen.
• Baugruppenmontage: Vormontage und Komplettierung mehrteiliger Metallkonstruktionen.
