Terrasse auf Stahlkonstruktion: Statik und Korrosionsschutz

Terrassen auf Stahlkonstruktionen verbinden moderne Architektur mit robustem Industriecharme. In Fabrikhöfen, Technikzentren oder Bürogebäuden dienen sie als Pausenbereich, Aussichtsplattform oder als Fluchtweg. Im Gegensatz zu Terrassen aus Holz oder Beton sind sie besonders schlank und können dank hoher Tragfähigkeit große Spannweiten überbrücken. Gleichzeitig müssen sie extremen Beanspruchungen standhalten: starke Belastungen durch Maschinen oder Menschengruppen, Winddruck, Schneelasten und dauerhafte Witterungseinflüsse.

Die Planung einer solchen Konstruktion setzt weit mehr voraus als das bloße Verschrauben von Stahlprofilen. Ingenieure und Entscheider müssen Lasten richtig ansetzen, die Bauteile normgerecht dimensionieren und einen lückenlosen Korrosionsschutz berücksichtigen. Ohne diese Grundlagen leidet die Sicherheit oder die Lebensdauer der Anlage.

Um solche Projekte effizient umzusetzen, lohnt sich die Zusammenarbeit mit einem regionalen Spezialisten, der alle Arbeitsschritte unter einem Dach vereint. In Berlin‑Brandenburg betreibt beispielsweise die GEMTEC GmbH eine 4 000 Quadratmeter große Fertigung mit rund 160 Mitarbeitenden. Seit 1992 entstehen dort maßgeschneiderte Metallbaulösungen, die von der Konstruktion über den Laser‑Zuschnitt und das Biegen bis zur Schweiß‑ und Montagestraße reichen. Kurze Wege, persönliche Beratung und hohe Qualitätsstandards sorgen für termintreue und wirtschaftliche Ergebnisse.

Dieser Artikel bietet einen umfassenden Überblick über die statischen Grundlagen, die Wahl der geeigneten Materialien, die Bedeutung des Korrosionsschutzes, die Prozesskette von der Konstruktion bis zur Montage sowie Tipps für die Projektplanung.

Grundlagen und Einsatzgebiete von Terrassen auf Stahlkonstruktionen

Was ist eine Terrasse auf Stahlkonstruktion?

Bei einer Terrasse auf Stahlkonstruktion bilden Stahlprofile das tragende Gerüst. Auf diese Unterkonstruktion werden Beläge wie Gitterroste, Stahltrapezbleche, Holzwerkstoffplatten oder Natursteinplatten montiert. Stützen, Pfetten und Träger aus Walzprofilen oder geschweißten Profilen leiten die Lasten in die Fundamente oder an die bestehende Gebäudestruktur weiter. Geländer und Treppen sorgen für Sicherheit. Dank der hohen Materialfestigkeit lässt sich die Konstruktion filigran ausführen, sodass große Grundflächen mit nur wenigen Stützen auskommen.

Stahlterrassen werden häufig eingesetzt, wenn bestehende Gebäude nachträglich mit Aufenthaltsflächen oder Wartungsbühnen ausgestattet werden. In Industrieanlagen dienen sie als Kontrollpodeste, in Bürogebäuden als Pausenbereiche, in der Medizintechnik als Fluchttreppen oder Verbindungsstege. Auch für gastronomische Terrassen in luftigen Höhen oder für Technikplattformen, die Schaltschränke und Lüftungsanlagen aufnehmen, ist eine Stahlunterkonstruktion ideal. Das System lässt sich anpassen und später erweitern, wodurch es sowohl für temporäre als auch für permanente Nutzungen geeignet ist.

Normative Grundlagen: Eurocode 3 und weitere Normen

Sicherheit und Gebrauchstauglichkeit stehen bei jeder Tragkonstruktion im Vordergrund. Die Berechnung und Bemessung von Stahlbauten erfolgt gemäß dem Eurocode 3 (EN 1993), der als DIN EN 1993 in Deutschland eingeführt wurde. Diese europäische Norm gilt für die Bemessung und Konstruktion von Tragwerken aus Stahl und behandelt Anforderungen an Gebrauchstauglichkeit, Tragfähigkeit, Dauerhaftigkeit und Feuerwiderstand. Sie wird immer in Verbindung mit Eurocode 0 (Grundlagen der Tragwerksplanung) und Eurocode 1 (Einwirkungen auf Tragwerke) angewendet. Der Eurocode 3 besteht aus zahlreichen Teilen; Teil 1‑1 enthält die allgemeinen Bemessungsregeln für Hochbauten, Teil 1‑8 regelt die Bemessung von Verbindungen, und Teil 1‑4 ergänzt Regeln für nichtrostende Stähle.

Für die statische Berechnung von Terrassen sind zusätzlich der nationale Anhang des Eurocode 3 zu beachten. Dieser enthält nationale Parameter wie Schneelast- und Windlastkarten sowie Teilsicherheitsbeiwerte. Für den Korrosionsschutz legt die internationale Norm DIN EN ISO 12944 die Anforderungen an Beschichtungssysteme und die sechs Korrosionsschutzkategorien C1 bis C5 fest. Diese Kategorien definieren typische Umgebungsbedingungen: von trockenen Innenräumen (C1) über mäßige Belastungen in Industrien mit hoher Luftfeuchtigkeit (C3) bis hin zu sehr aggressiven Industrie- (C5‑I) und Meeresklimata (C5‑M). Zusätzlich sind Normen wie ISO 2768 für allgemeine Toleranzen und ISO 9013 für die Qualität von thermischen Schnitten relevant.

Vorteile und Besonderheiten von Stahlterrassen

Die Wahl einer Stahlunterkonstruktion bietet viele Vorteile:

• Hohe Tragfähigkeit bei geringem Eigengewicht: Stahl besitzt eine hohe Zug- und Druckfestigkeit, sodass Trägerprofile schlanker dimensioniert werden können als bei Holz oder Beton. Dadurch sind größere Spannweiten möglich, während das Gesamtgewicht relativ gering bleibt.
• Modularität und Erweiterbarkeit: Schweissbare und schraubbare Stahlkonstruktionen lassen sich flexibel anpassen. Spätere Erweiterungen oder Änderungen sind einfacher als bei monolithischen Betonbauten.
• Brandschutz: Stahlterrassen lassen sich mit feuerbeständigen Beschichtungen ausrüsten; in Kombination mit Brandschutzverkleidungen erfüllen sie die Anforderungen des Eurocode 3 für den Brandfall (Teil 1‑2).
• Schnelle Montage: Vorfertigung im Werk ermöglicht eine schnelle Montage vor Ort. Laser-geschnittene und CNC‑gefertigte Komponenten passen exakt zusammen und reduzieren die Montagezeit.
• Ästhetik und Designfreiheit: Sichtbare Stahlkonstruktionen mit Gitterrosten oder Glasgeländern wirken modern und industriell. Materialien wie wetterfester Cortenstahl oder Edelstahl bieten verschiedene optische Akzente.

Doch diese Vorteile gehen mit spezifischen Herausforderungen einher. Stahl korrodiert ohne Schutzbehandlung, und die Konstruktion muss sowohl vertikale als auch horizontale Lasten sicher abtragen. Der folgende Abschnitt beleuchtet die statischen Grundlagen.

Statik planen: Lasten, Bemessung und Berechnungen

Lastarten und Einwirkungen

Um die Tragfähigkeit einer Terrasse korrekt zu bemessen, müssen alle relevanten Einwirkungen berücksichtigt werden. Gemäß Eurocode 1 werden folgende Lastarten unterschieden:

1. Ständige Lasten: Das Eigengewicht der Stahlprofile, des Bodenbelags, Geländers, eventuell aufgebrachter Betonschichten und Ausstattungen.
2. Veränderliche Nutzlasten: Diese beinhalten Personen- und Verkehrslasten, Maschinenlasten, mobile Einrichtungen sowie temporäre Speichergüter. Bei Wartungsbühnen sind die Nutzlasten auf die spezifischen Geräte abgestimmt.
3. Schnee- und Windlasten: Der nationale Anhang zum Eurocode 1 liefert Schneelastzonen und Windlastzonen. In Norddeutschland können höhere Schneelasten gelten, während in Küstennähe größere Winddrücke anzusetzen sind.
4. Außergewöhnliche Lasten: Dazu zählen Anpralllasten durch Fahrzeuge oder Erdbeben. Für Industriebauten sind auch Schwingungen oder dynamische Belastungen durch Maschinen relevant.

Die Lastkombinationen werden gemäß Eurocode 0 gebildet. Insbesondere müssen Grenzzustände der Tragfähigkeit (ULS) sowie der Gebrauchstauglichkeit (SLS) nachgewiesen werden. Für Terrassen mit Aufenthaltsnutzung gelten Nutzlasten von mindestens 3,0 kN/m²; bei Wartungsbühnen können andere Werte gelten. Ein Tragwerksplaner dimensioniert die Profile unter Berücksichtigung von Sicherheitsbei- und Materialfaktoren.

Berechnungsschritte und statische Elemente

Der statische Entwurf einer Stahlterrasse umfasst mehrere Schritte:

1. Vorentwurf und Materialwahl: Nach der Klärung der Nutzung wird ein vorläufiges Tragsystem gewählt, z. B. I‑Träger, Hohlprofile oder Fachwerkträger. Gleichzeitig wird entschieden, ob die Belagsträger in Träger‑Richtung frei spannen oder auf Unterzügen aufliegen sollen.
2. Querschnittsbemessung: Für jede Trägerachse werden die maximalen Biegemomente, Querkraftbelastungen und Durchbiegungen ermittelt. Die Profile werden so dimensioniert, dass sie neben der Tragfähigkeit auch die Gebrauchstauglichkeitsgrenzen einhalten. Die Norm EN 1993‑1‑1 gibt hierfür entsprechende Berechnungsmethoden.
3. Stabilitätsnachweise: Schlanke Träger können ausknicken oder ausbeulen. Eurocode 3 enthält Regeln zur Knick- und Biegedrillknicksicherheit sowie zur Querschnittsklassifikation.
4. Bemessung der Anschlüsse: Verbindungen sind oft die Schwachstellen eines Tragwerks. Die Norm EN 1993‑1‑8 regelt die Bemessung geschraubter und geschweißter Anschlüsse. Für Schrauben, Bolzen oder Schweißnähte werden Mindestdurchmesser, Lochabstände und Tragfähigkeiten festgelegt.
5. Fundamentbemessung: Die Stützen lasten müssen sicher in den Boden eingeleitet werden. Abhängig vom Baugrund werden Fundamente aus Beton erstellt oder an bestehende Stahlbetonsockel angeschraubt.

Einsatz von CAD und Simulationen

Moderne CAD-Software bildet das Rückgrat einer effizienten Planung. Konstruktionen werden dreidimensional modelliert; Lasten und Randbedingungen können über Finite‑Elemente‑Programme simuliert werden. Das erlaubt die Optimierung von Profilen und Verbindungen und die Vermeidung von Kollisionen mit bestehenden Gebäudeteilen. 3D‑Modelle erleichtern die Abstimmung zwischen Bauherr, Statiker und Fertiger und bilden die Grundlage für Fertigungszeichnungen. Änderungen lassen sich flexibel umsetzen, was den Planungsprozess beschleunigt.

Materialwahl und Korrosionsschutz

Auswahl geeigneter Stähle

Die wichtigste Entscheidung betrifft das Material der tragenden Struktur. Stahl bietet unterschiedliche Qualitäten und Legierungen. Unlegierte Baustähle wie S235 oder S355 sind wirtschaftlich und lassen sich gut schweißen, erfordern jedoch einen umfassenden Korrosionsschutz. Hochfeste Stähle ermöglichen kleinere Querschnitte, sind aber empfindlicher gegenüber Schneiden und Schweißen und besitzen höhere Federwirkungen. Für Außenbereiche kommen häufig rostträge Legierungen zum Einsatz:

Wetterfester Cortenstahl ist mit Kupfer, Chrom, Nickel und Phosphor legiert. An der Oberfläche bildet sich eine dichte, rostbraune Patina, die das Stahlinnere vor weiterer Korrosion schützt. Dadurch ist kein zusätzlicher Anstrich erforderlich, solange die Oberfläche abtrocknen kann. Die Vorteile: hohe Witterungsbeständigkeit, geringer Wartungsaufwand, warme Farbgebung und eine nachhaltige Rohstoffnutzung. Allerdings ist Cortenstahl nicht für dauerhafte Feuchtigkeit oder salzhaltige Umgebungen geeignet; ständige Nässe unterbindet die schützende Patina.

Edelstahl (z. B. Werkstoff 1.4301 oder 1.4404) bietet hervorragende Korrosionsbeständigkeit und eignet sich für hygienische Anwendungen und Küstenregionen. Edelstahl lässt sich relativ leicht reinigen, ist robust und in verschiedenen Oberflächenqualitäten erhältlich, von geschliffen über poliert bis hin zu gebürstet. Edelstahl kann vollständig recycelt werden und erfüllt hohe ästhetische Ansprüche.

Kombinierte Konstruktionen nutzen die Vorteile verschiedener Werkstoffe: etwa einen tragenden Rahmen aus Edelstahl und Füllungen aus Cortenstahl. Dadurch werden hohe Festigkeiten mit warmen, natürlichen Farbtönen kombiniert.

Bei der Materialwahl spielen neben den statischen Anforderungen auch Umweltbedingungen, Designwünsche und Kosten eine Rolle. In aggressiven Industrie‑ oder Meeresumgebungen ist eine höhere Korrosionsschutzklasse (z. B. C5‑M) anzusetzen.

Korrosionsschutz nach ISO 12944

Die internationale Norm DIN EN ISO 12944 regelt den Korrosionsschutz von Stahlbauten durch Beschichtungen. Sie definiert Umgebungs- und Belastungskategorien C1 bis C5, die typische Standorte beschreiben – von trockenen Innenräumen (C1) über mäßig belastete Industrie- und Stadtatmosphären (C3) bis hin zu sehr aggressiven Industrie- (C5‑I) oder Meeresklimata (C5‑M). Zu jeder Kategorie gehört ein Beschichtungssystem mit festgelegter Schichtdicke und erwarteter Lebensdauer.

Für Terrassen in normalen Industrieumgebungen reicht meist Kategorie C3 oder C4. In Küstenregionen oder chemischen Betrieben ist C5‑M zu wählen. Die Norm spezifiziert auch, wie viele Beschichtungsschichten aufzutragen sind und welche Mindestdicken zu erreichen sind. Beschichtungen können aus Zink (Feuerverzinkung), Pulverlacken, Flüssiglacken oder Duplexsystemen bestehen.

Wichtig ist, dass nicht nur die großen Bauteile beschichtet werden. Auch Verbindungsmittel wie Schrauben, Muttern und Unterlegscheiben müssen einen angemessenen Korrosionsschutz aufweisen. Oft werden diese Bauteile galvanisch verzinkt oder aus nichtrostendem Material gewählt.

Alternative Schutzmaßnahmen

Neben Beschichtungen gibt es weitere Schutzkonzepte:

• Feuerverzinken: Hierbei wird der Stahl in geschmolzenes Zink getaucht. Die Zinkschicht bietet sowohl Barriere- als auch Opferanodenschutz. Feuerverzinkte Bauteile erfüllen häufig ohne zusätzliche Beschichtung die Kategorien C3 oder C4.
• Duplex-Systeme: Kombination aus Feuerverzinkung und Pulver- oder Nasslackbeschichtung. Solche Systeme verlängern die Lebensdauer erheblich und erlauben farbige Gestaltung.
• Edelstahl oder Corten: Wie beschrieben, bieten diese Materialien von sich aus einen gewissen Schutz und reduzieren den Beschichtungsaufwand.
• Kathodischer Korrosionsschutz: Bei extrem aggressiven Bedingungen können Opferanoden eingesetzt werden, um elektrochemische Reaktionen zu kontrollieren.

Die Wahl des Schutzsystems orientiert sich an der Nutzung, den Umgebungsbedingungen und der gewünschten Lebensdauer.

Fertigung: Vom Zuschnitt bis zur Montage

Zuschnitt mit Laser und anderen Verfahren

Präzise Zuschnitte sind die Grundlage für passgenaue Terrassenkonstruktionen. Moderne Fertigungsbetriebe nutzen Faser- und CO₂‑Laser, um Stahl, Edelstahl und wetterfesten Stahl mit hoher Geschwindigkeit und Genauigkeit zu schneiden. Laser schneiden Bleche bis ca. 20 mm Stärke bei minimalem Wärmeeinfluss, sodass sich die Teile kaum verziehen. Die Qualitätsnorm ISO 9013 teilt thermische Schnitte in vier Bereiche ein; für dünne Bleche (1–3 mm) liegen die Toleranzen oft bei ±0,075 bis 0,1 mm.

Beim Laserschneiden von Corten- oder Edelstahlblechen entstehen saubere Kanten ohne Grat, sodass nur geringe Nacharbeit erforderlich ist. Für dickeres Material oder komplexe Profile können auch Plasma- oder Wasserstrahlschneiden eingesetzt werden; sie besitzen jedoch größere Toleranzen als der Laser.

Biegen und Umformen

Blechkonstruktionen für Terrassen benötigen gekantete Winkel, Trägerauflagen oder Konsolen. Beim Biegen werden die Außenfasern gestreckt und die Innenfasern gestaucht. Die neutrale Faser liegt zwischen diesen Bereichen; ihre Lage wird über den K‑Faktor beschrieben. Für Stahl beträgt der K‑Faktor typischerweise 0,3–0,5; der Biegezuschlag lässt sich mit der Formel BZ = Winkel × (Radius + K × Blechdicke) berechnen. Daraus ergibt sich die Abwicklungslänge eines gekanteten Blechs. Zu kleine Radien führen zu Rissen; daher wird für wetterfesten Stahl ein Innenradius von etwa dem 1–1,5‑fachen der Blechstärke empfohlen, für Edelstahl 1,5–2 × der Stärke.

Abkantpressen mit NC‑ oder CNC‑Steuerung ermöglichen exakte Winkel und Wiederholgenauigkeit. Die V‑Breite des Unterwerkzeugs sollte dem 6‑ bis 10‑fachen der Blechdicke entsprechen, um Materialrisse zu vermeiden.

Schweißen und Verbindungstechnik

Beim Fügen von Stahlbauteilen kommen je nach Material und Blechdicke verschiedene Schweißverfahren zum Einsatz:

• MAG- und WIG-Schweißen: Für Baustähle wird überwiegend MAG (Metall-Aktivgas) eingesetzt, während Edelstahl oft per WIG (Wolfram-Inertgas) geschweißt wird.
• Laserschweißen: Für dünne Bleche oder stark automatisierte Prozesse eignet sich das Laserschweißen, das einen sehr geringen Wärmeeintrag und hohe Präzision ermöglicht.
• Hybridverfahren: Kombinationen aus Laser- und MAG‑Schweißen nutzen die Vorteile beider Methoden.
• Verschrauben: In vielen Fällen werden die Hauptträger geschraubt, um eine lösbare Verbindung zu erhalten. DIN EN 1993‑1‑8 regelt die Bemessung der Schraubverbindungen.

Beim Schweißen von Corten sollten die Nähte zugänglich bleiben, damit sich die Patina gleichmäßig bilden kann; künstliches Anrosten kann den Prozess beschleunigen. Bei Edelstahl ist nach dem Schweißen eine Reinigung und Passivierung erforderlich, um Oxide zu entfernen und die Korrosionsbeständigkeit wiederherzustellen.

Oberflächenveredelung

Nach dem Schweißen und der mechanischen Bearbeitung folgt der Korrosionsschutz. Feuerverzinken, Spritzverzinken, Pulver- oder Nasslackieren sind gängige Methoden. Für Edelstahl reicht häufig eine Glasperlenstrahlung oder das Bürsten der Oberfläche, um eine gleichmäßige Optik zu erzeugen. Bei Corten ist oft keine zusätzliche Beschichtung nötig; die natürliche Patina dient als Schutz. Die Wahl der Veredelung muss zur vorab definierten ISO-12944‑Kategorie passen.

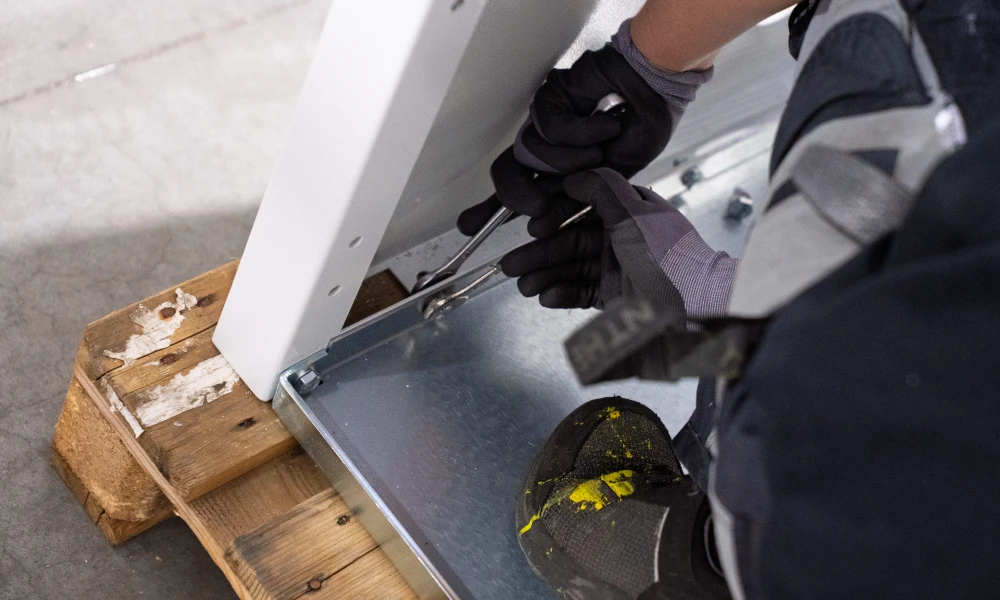

Montage vor Ort

Die Montage einer Stahlterrasse erfolgt meist in mehreren Etappen:

1. Transport und Hebevorgänge: Vorgefertigte Segmente werden per LKW angeliefert und mit Kran oder Gabelstapler an Ort und Stelle gehoben.
2. Positionierung und Ausrichtung: Stützen werden auf vorbereiteten Fundamenten oder an bestehender Betonplatte befestigt. Laser oder Totalstationen helfen, die Position exakt zu bestimmen.
3. Montage der Hauptträger: Hauptträger werden auf den Stützen verschraubt oder verschweißt. Anschließend werden Nebenträger, Belagsauflagen und Geländer befestigt.
4. Belagsmontage: Gitterroste, Stahltrapezbleche oder Terrassenbeläge werden montiert. Eine leichte Neigung (≥ 5 °) gewährleistet die Entwässerung. Überhänge sollten zwischen 1,2 und 1,5 Metern liegen, um eine ausreichende Überdachung zu gewährleisten.
5. Schlusskontrolle: Abschließend erfolgt die Kontrolle von Maßen, Schweißnähten und Beschichtung. Für geometrische Maße gilt meist die Toleranzklasse „m“ der ISO 2768; bei Biegeteilen die entsprechende DIN ISO 9013‑Qualitätsklasse. Gegebenenfalls sind bauaufsichtliche Abnahmen oder Prüfungen nach Landesbauordnung erforderlich.

Statik im Detail: Physikalische Grundlagen und Normen

Spannungen und Verformungen in Stahlbauteilen

Beim Biegen von Stahl werden die äußeren Fasern gestreckt und die inneren gestaucht. Die neutrale Faser, in der weder Zug- noch Druckspannung auftritt, verschiebt sich abhängig vom Material (K‑Faktor) und vom Biegeradius. Eine unzureichende Berücksichtigung dieser Effekte führt zu rissigen Kanten oder ungenauen Abwicklungen. Die Empfehlung, bei Corten einen Minimalradius von 1–1,5× und bei Edelstahl von 1,5–2× der Blechdicke einzuhalten, verhindert Materialversagen.

Zusätzlich sind Knicken und Biegedrillknicken zu berücksichtigen. Schlanke Träger neigen dazu, seitlich zu kippen, wenn die Biegesteifigkeit nicht ausreicht. Eurocode 3 gibt Formeln zur kritischen Knickkraft und zur Bemessung von Aussteifungen. Ein Tragwerksplaner wählt Querschnittsklassen (1 bis 4) je nach Dicke und Streckgrenze; bei Terrassen werden meist Klasse 1 oder 2 verwendet, die plastische Bemessung zulassen.

Schweißverbindungen müssen Ermüdungsnachweise erfüllen, wenn dynamische Belastungen auftreten. Der Eurocode 3 Teil 1‑9 behandelt die Ermüdungsbemessung. Für Terrassen mit Publikumsverkehr sind typischerweise zyklenarme Beanspruchungen anzusetzen, sodass Standardschweißnähte ausreichend sind.

Toleranzen und Schnittqualität

Für die Fertigung von Stahlbauteilen gelten allgemeine Toleranzen nach ISO 2768. Die Norm unterscheidet Toleranzklassen „f“ (fein), „m“ (mittel) und „c“ (grob). Bei Blechkonstruktionen wird oft Klasse „m“ gewählt, da sie ein guter Kompromiss zwischen Präzision und Wirtschaftlichkeit ist. Die Toleranzwerte hängen von der Länge des Bauteils ab; so erlaubt Klasse m bei einer Länge von 500 mm eine Abweichung von ±0,5 mm.

ISO 9013 klassifiziert thermische Zuschnitte in vier Qualitätsbereiche. Bereich 1 steht für die höchste Schnittgüte mit minimalem Beschnittwinkel und geringster Rauheit; Bereich 4 toleriert größere Rauheiten. Laserzuschnitte erreichen gewöhnlich Bereich 2 oder 3, wodurch Schnittkanten sauber und mit geringen Winkelfehlern sind. Diese Genauigkeit reduziert den Anpassungsaufwand beim Zusammenbau und verbessert die Schweißqualität.

Korrosionsschutzklassen: Detailtiefe

Die Kategorien der ISO 12944 definieren nicht nur typische Umgebungen, sondern geben auch Mindestbeschichtungsdicken vor. Für Kategorie C3 beträgt die typische Gesamtfilmstärke eines Beschichtungssystems 120 µm; die erwartete Lebensdauer liegt bei 15 Jahren. Kategorie C5‑I oder C5‑M fordert Schichtdicken von 320–400 µm, die eine Lebensdauer von 25 Jahren und mehr bieten. Bei Duplex-Systemen (Verzinkung + Lack) erhöhen sich die Schutzzeiten weiter. In der Planungsphase sollten Sie die Wartungsintervalle (L, M, H, VH – low, medium, high, very high durability) definieren.

Projektplanung und Umsetzung

Schritt‑für‑Schritt‑Planung

Eine solide Projektplanung strukturiert das Vorhaben von der Idee bis zur fertigen Terrasse. Die folgenden Schritte basieren auf bewährten Praktiken aus dem Projektmanagement und berücksichtigen die Anforderungen für Stahlterrassen:

1. Bedarfsanalyse: Definieren Sie den Zweck der Terrasse: Aufenthaltsfläche, Wartungspodest, Fluchtweg oder repräsentative Fläche. Legen Sie Größe, Nutzlasten und gewünschte Materialien fest.
2. Bestandsaufnahme und Vorplanung: Prüfen Sie die bestehende Bausubstanz, an die die Terrasse angeschlossen werden soll. Lassen Sie Aufmaße erstellen und klären Sie Zugänge für Montagegeräte.
3. Material- und Korrosionsschutzwahl: Entscheiden Sie anhand der Umweltbedingungen, Optik und Budget, ob wetterfester Stahl, galvanisierter Baustahl, Edelstahl oder eine Kombination verwendet wird. Bestimmen Sie die ISO‑12944‑Korrosionsschutzkategorie.
4. Vorentwurf und Statik: In Zusammenarbeit mit einem Tragwerksplaner wird ein statischer Entwurf ausgearbeitet. Die Dimensionierung von Trägern, Stützen und Verbindungen erfolgt nach Eurocode 3.
5. Genehmigungen und Abstimmungen: Prüfen Sie, ob eine Baugenehmigung erforderlich ist. Je nach Bundesland und Nutzfläche können Geländerhöhen, Feuerwehrzufahrten oder Brandschutzauflagen relevant sein. Holen Sie die Zustimmung von Eigentümern und Behörden ein.
6. Detaillierte Planung und Fertigungszeichnungen: Die Konstruktion wird im CAD ausgearbeitet. Für Biegeteile werden der K‑Faktor und Biegezuschläge berechnet. Schnittzeichnungen enthalten Angaben zu Toleranzen, Schweißnähten und Beschichtungen.
7. Vergabe an Fertigungsbetrieb: Wählen Sie einen qualifizierten Partner mit moderner Fertigungstechnik (Laserzuschnitt, Abkanten, Schweißen, Oberflächenveredelung) und erfahrenem Team. Prüfen Sie Zertifikate (z. B. EN 1090 für Stahltragwerke, ISO 3834 für Schweißqualitätsanforderungen) und Referenzen.
8. Produktion: Der Fertiger schneidet, biegt und schweißt die Bauteile. Beschichtungen werden gemäß ISO 12944 aufgebracht. Qualitätskontrollen sichern die Maßhaltigkeit.
9. Montage: Vor Ort werden Stützen gestellt, Träger montiert und Beläge verlegt. Sicherungseinrichtungen (Geländer, Absturzsicherungen) werden installiert.
10. Abnahme und Dokumentation: Die fertige Terrasse wird geprüft und abgenommen. Schweißzertifikate, Beschichtungsprotokolle und Prüfberichte dokumentieren die Qualität.
11. Wartung und Inspektion: Legen Sie Inspektionsintervalle für die Beschichtung (z. B. alle 3–5 Jahre) fest. Reinigen Sie Abflüsse, kontrollieren Sie Schraubverbindungen und erneuern Sie bei Bedarf Korrosionsschutzschichten.

Diese Struktur hilft, Risiken zu identifizieren und sorgt für eine reibungslose Umsetzung. Ein Projektmanager koordiniert die Beteiligten und achtet darauf, dass Termine und Budgets eingehalten werden.

Rolle des Fertigungspartners und bereichsübergreifende Zusammenarbeit

Ein Fertigungspartner, der alle Schritte von der Planung über den Zuschnitt bis zur Montage abdeckt, vereinfacht das Projekt erheblich. Dank bereichsübergreifender Zusammenarbeit sind kurze Wege, ein fester Ansprechpartner und eine schnelle Abstimmung möglich. So lassen sich Änderungen oder Optimierungen zeitnah umsetzen, und die Lieferzeiten bleiben kurz.

Ein Beispiel für ein solches Unternehmen ist die GEMTEC GmbH – ein mittelständischer Metallbaubetrieb mit rund 160 Mitarbeitenden und 4 000 m² Fertigungsfläche in Königs Wusterhausen. Seit 1992 entwickelt GEMTEC individuelle Metallbaulösungen und liefert Projekte in mehr als 20 Länder. Alle Bereiche – Konstruktion, Laserzuschnitt, Biegen, Schweißen, Oberflächenveredelung und Montage – sind unter einem Dach vereint. Die Werte des Unternehmens – Verlässlichkeit, höchste Qualitätsansprüche und Persönlichkeit – spiegeln sich in der termintreuen Umsetzung, der Verwendung hochwertiger Materialien und einer individuellen Beratung wider.

Häufige Fehler und deren Vermeidung

Auch erfahrene Planer und Ausführende können bei Terrassen auf Stahlkonstruktionen in typische Fallen tappen. Einige wichtige Punkte zur Fehlerprävention:

1. Unzureichende Lastannahmen: Zu niedrige Nutzlasten oder fehlende Schneelastannahmen führen zu Unterdimensionierung. Berücksichtigen Sie die nationalen Schneelastzonen sowie Windlasten und wählen Sie die Lastkombinationen nach Eurocode 0 und 1.
2. Falsche Materialwahl: Die Wahl des falschen Stahls oder eines unzureichenden Beschichtungssystems kann zu schneller Korrosion führen. Stimmen Sie die ISO‑12944‑Kategorie auf die Umgebung ab und denken Sie an alle Verbindungsmittel.
3. Mangelnde Entwässerung: Eine Terrasse ohne ausreichendes Gefälle (mindestens 5°) begünstigt stehendes Wasser, was die Korrosion beschleunigt. Planen Sie Tropfkanten und Regenrinnen ein.
4. Fehlerhafte Bemaßung von Biegeteilen: Wird der K‑Faktor nicht berücksichtigt, entstehen Passungenauigkeiten und Risse. Verwenden Sie die korrekten Biegezuschläge und halten Sie Mindestbiegeradien ein.
5. Schlechte Verbindungen: Unzureichende Schrauben- oder Schweißverbindungen können zu Ermüdungsrissen führen. Beachten Sie die Regeln der EN 1993‑1‑8 und lassen Sie die Verbindungen prüfen.
6. Unvollständige Dokumentation: Fehlende oder mangelhafte Prüfprotokolle erschweren die Abnahme und die spätere Wartung. Dokumentieren Sie Schweißzertifikate, Beschichtungstests und Maßprüfungen sorgfältig.
7. Unterschätzter Wartungsaufwand: Auch wetterfester Stahl benötigt Reinigung, und Beschichtungen müssen in Intervallen kontrolliert werden. Legen Sie einen Wartungsplan fest und budgetieren Sie die Folgekosten.

Nachhaltigkeit und Wartung

Eine Terrasse auf Stahlkonstruktion kann Jahrzehnte überdauern, wenn Materialauswahl und Schutzsysteme stimmen. Cortenstahl benötigt keinen zusätzlichen Anstrich, weil die Patina die Korrosion stoppt. Edelstahl ist nahezu unverwüstlich und vollständig recycelbar. Feuerverzinkte Konstruktionen haben eine Schutzdauer von 30 Jahren und mehr. Durch die Wiederverwendbarkeit von Stahl und den geringen Wartungsaufwand sinkt der ökologische Fußabdruck.

Die Zusammenarbeit mit regionalen Herstellern schont die Umwelt, reduziert Transportwege und stärkt die lokale Wirtschaft. Zudem kennen lokale Firmen die regionalen Bauvorschriften und Schneelastzonen genau und können bei unvorhergesehenen Problemen schnell reagieren. Ein durchdachter Wartungsplan verlängert die Lebensdauer: Regelmäßige Reinigung von Abläufen, Entfernung von Verschmutzungen und Kontrolle von Beschichtungsdicken vermeiden Folgekosten.

Terrassen auf Stahlkonstruktionen verbinden schlanke Optik mit hoher Tragfähigkeit und Langlebigkeit. Ihre Planung verlangt jedoch fundierte statische Kenntnisse, Erfahrung im Stahlbau und eine gewissenhafte Auswahl der Materialien und Schutzsysteme. Der Eurocode 3 bildet die normative Grundlage für Bemessung und Konstruktion; Eurocode 0 und 1 definieren die Einwirkungen. Für den Korrosionsschutz ist die ISO 12944 maßgebend. Wetterfester Cortenstahl und Edelstahl bieten attraktive Optionen mit unterschiedlichen ästhetischen und technischen Eigenschaften.

Die Fertigung erfolgt idealerweise in einem integrierten Prozess: Laserzuschnitt sorgt für präzise Teile; Biegeprozesse berücksichtigen den K‑Faktor und Mindestbiegeradien; Schweißverbindungen und Beschichtungen müssen normgerecht ausgeführt werden. Eine sorgfältige Projektplanung von der Bedarfsanalyse über die Statik bis zur Montage und Wartung verhindert Fehler und sichert die Qualität.

Wer sich auf einen erfahrenen, regional verankerten Partner mit einem modernen Maschinenpark und umfassender Qualitätskontrolle stützt, profitiert von kurzen Wegen, hoher Termintreue und individuellen Lösungen. So entsteht eine Stahlterrasse, die nicht nur optisch überzeugt, sondern auch jahrzehntelang zuverlässig ihren Dienst tut.

Weitere Themenbereiche der GEMTEC-Website

• Laserschneiden: Erfahren Sie mehr über die modernen Lasertechnologien, ihre Einsatzmöglichkeiten und wie Sie Schnittqualität und Effizienz steigern können.
• CNC‑Biegen: Lernen Sie, wie präzise Abkantpressen mit automatischem Werkzeugwechsel komplexe Biegeprofile erstellen und welche Faktoren den Biegezuschlag beeinflussen.
• Oberflächenveredelung: Informieren Sie sich über Feuerverzinken, Pulverbeschichten, Anodisieren und wie Sie mit Duplex-Systemen die Korrosionsschutzdauer verlängern können.

FAQ

Wo finde ich einen zuverlässigen Partner für Terrassen auf Stahlkonstruktion in meiner Region?
Bei der Suche nach einem geeigneten Partner sollten Sie einen Betrieb wählen, der die komplette Prozesskette abdeckt: vom statischen Entwurf über den Laserzuschnitt und das Biegen bis hin zum Schweißen, Beschichten und der Montage. Die GEMTEC GmbH in Königs Wusterhausen verfügt über rund 160 Mitarbeitende, einen modernen Maschinenpark und beliefert Kunden in über 20 Ländern. Dank bereichsübergreifender Zusammenarbeit erhalten Sie alle Leistungen aus einer Hand, was Planungssicherheit und kurze Lieferzeiten garantiert.

Welche Probleme treten häufig bei Terrassen auf Stahlkonstruktionen auf und wie kann man sie vermeiden?
Häufige Probleme sind unzureichende Lastannahmen, falsche Materialwahl, fehlende Entwässerung, schlechte Verbindungen oder unvollständiger Korrosionsschutz. Um diese Fehler zu vermeiden, sollten Sie Schneelast- und Windlastzonen berücksichtigen, die passende ISO‑12944‑Kategorie wählen und mindestens einen 5°‑Gefälle einplanen. Halten Sie sich an die empfohlenen Biegeradien und K‑Faktoren und wählen Sie zertifizierte Verbindungsmittel. Dokumentation und regelmäßige Wartung sichern die Langlebigkeit.

Wie unterscheiden sich Stahlterrassen von Terrassen aus Holz oder Beton?
Stahlterrassen besitzen eine höhere Tragfähigkeit bei geringerem Eigengewicht und ermöglichen größere Spannweiten. Sie lassen sich modular erweitern und erfordern dank beschichteter oder rostträger Materialien wenig Wartung. Holzterrassen wirken wärmer und lassen sich leichter bearbeiten, sind aber anfälliger für Verformungen und Witterungseinflüsse. Betonkonstruktionen sind schwer, massiv und dauerhaft, erfordern jedoch umfangreiche Fundamente und sind weniger flexibel.

Wie gehe ich bei der Planung einer Terrasse auf Stahlkonstruktion vor?
Beginnen Sie mit einer Bedarfsanalyse und wählen Sie das richtige Material. Erarbeiten Sie gemeinsam mit einem Tragwerksplaner einen vorläufigen Entwurf und berücksichtigen Sie Schneelasten, Windlasten und Nutzlasten. Holen Sie Genehmigungen ein, erstellen Sie präzise Fertigungszeichnungen und vergeben Sie die Produktion an einen qualifizierten Betrieb. Planen Sie die Montage mit professioneller Hebetechnik und kontrollieren Sie anschließend Schweißnähte, Maße und Beschichtungen.

Wie schütze ich meine Stahlterrasse vor Korrosion?
Korrosionsschutz beginnt mit der richtigen Materialwahl: wetterfester Cortenstahl oder Edelstahl bieten intrinsischen Schutz. Bei Baustahl ist ein Beschichtungssystem gemäß ISO 12944 erforderlich. Feuerverzinken, Pulverbeschichtung oder Duplex-Systeme erhöhen die Lebensdauer. Auch die Schrauben und Verbindungselemente sollten galvanisch verzinkt oder aus Edelstahl sein. Regelmäßige Reinigung, Inspektion und Nachbesserung verhindern, dass kleine Schäden zu großen Korrosionsherden anwachsen.
