Alu Zuschnitte nach Maß: Laserschneiden und Fräsen

Warum individuelle Alu Zuschnitte so wichtig sind

Aluminium ist in vielen Branchen unverzichtbar. Als leichter und dennoch belastbarer Werkstoff zeichnet er sich durch hohe Korrosionsbeständigkeit und gute Wärmeleitfähigkeit aus und ist in der Lebensmittel‑, Medizin‑, Aufzugs‑ und Energietechnik ebenso zu finden wie im Bühnen‑ oder Messebau. Typische Legierungen wie EN AW‑6060, 6063 oder 6082 kombinieren gute Formbarkeit mit solider Festigkeit. Im Vergleich zu Stahl bieten Aluminiumprofile ein geringeres Gewicht, hohe spezifische Festigkeit, gute thermische und elektrische Leitfähigkeit und die Möglichkeit, Funktionen wie Kabelkanäle oder Rippen direkt in das Profil zu integrieren.

Individuell zugeschnittene Aluminiumprofile („Alu Zuschnitte nach Maß“) sind maßgeblich für passgenaue Baugruppen und Anlagen. Sie verbinden die Vorteile der Extrusion – die Fertigung langer Profile mit variablen Querschnitten – mit präzisen Nachbearbeitungen wie Laserschneiden oder CNC‑Fräsen. Für technische Entscheiderinnen und Einkäuferinnen stellt sich die Frage, welche Verfahren für ihren Bedarf am besten geeignet sind, welche Toleranzen realistisch sind und wie sich Projekte effizient planen lassen. Dieser Ratgeber beantwortet diese Fragen, stellt Normen wie ISO 2768 und ISO 9013 vor und zeigt, wie die bereichsübergreifende Zusammenarbeit bei GEMTEC zu präzisen Ergebnissen und kurzen Lieferzeiten führt.

Aluminium – Werkstoff und Profilvarianten

Eigenschaften von Aluminium

• Leicht und belastbar: Aluminium besitzt nur etwa ein Drittel der Dichte von Stahl und lässt sich mit geeigneten Legierungen dennoch hochfest auslegen. Dies reduziert das Bauteilgewicht und erleichtert Transport und Montage.
• Korrosionsbeständig und hygienisch: Aluminium bildet eine schützende Oxidschicht, die Korrosion verhindert. Legierungen wie EN AW‑6063 oder 6060 werden häufig in Architektur und Lebensmittelindustrie eingesetzt.
• Gute Leitfähigkeit: Sowohl Wärme‑ als auch elektrische Leitfähigkeit sind hoch, weshalb Aluminium in Elektrotechnik und Wärmetauschern eingesetzt wird.
• Gute Bearbeitbarkeit: Aluminium lässt sich schweißen, biegen, sägen und fräsen; selbst komplexe Hohlprofile können durch Strangpressen hergestellt werden. Diese Formbarkeit eröffnet vielfältige Gestaltungsmöglichkeiten.

Profile und Anwendungen

Aluminiumprofile entstehen durch Extrusion: Ein erhitzter Aluminiumbolzen wird durch eine Matrize gepresst, sodass ein endloser Querschnitt entsteht. Verschiedene Geometrien (L‑, U‑, C‑, H‑, I‑, T‑, Z‑ und Rundrohrprofile) decken ein breites Spektrum ab. Dank der hohen Gestaltungsfreiheit können Funktionen wie Kabelführungen, Montagebohrungen oder Kühlrippen integriert werden.

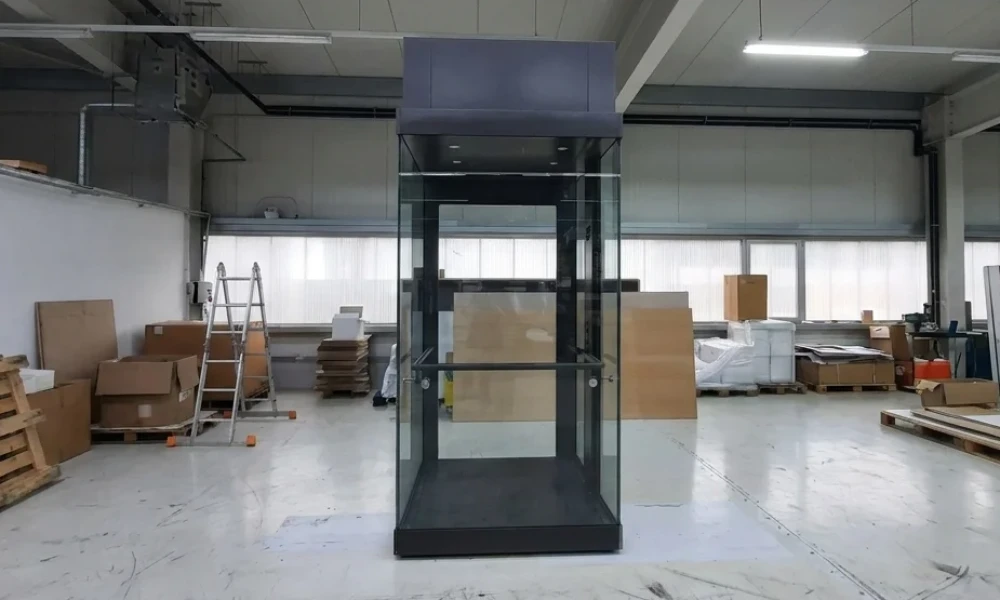

In Maschinenbau und Aufzugsbau werden robuste H‑ und U‑Profile verwendet, während T‑ und Z‑Profile für leichte Rahmen und Verkleidungen zum Einsatz kommen. Tubes (Rundrohre) eignen sich für Geländer und Rahmenkonstruktionen. Damit die Profile passgenau in Baugruppen integriert werden können, sind Alu Zuschnitte nach Maß notwendig – meist in Kombination mit Bohrungen, Gewinden, Fräsungen oder Biegekanten.

Extrusions‑ und Bearbeitungsdienstleister

Professionelle Anbieter wie die GEMTEC GmbH begleiten den gesamten Prozess von der Profilherstellung bis zur einbaufertigen Baugruppe. Nach der Extrusion übernehmen sie das Sägen, Fräsen, Bohren, Gewindeschneiden, Laser‑ oder Wasserstrahlschneiden, Biegen, Schweißen und die Oberflächenveredelung. Solche integrierten Dienstleistungen sind für Einkäuferinnen attraktiv, da sie wenige Schnittstellen, kurze Lieferzeiten und eine durchgängige Qualitätskontrolle bieten.

Fertigungsverfahren für Alu Zuschnitte nach Maß

Die Auswahl des richtigen Trenn‑ und Bearbeitungsverfahrens hängt von Materialstärke, Geometrie, Stückzahl und Toleranzanforderungen ab. Im Folgenden werden die wichtigsten Methoden erläutert.

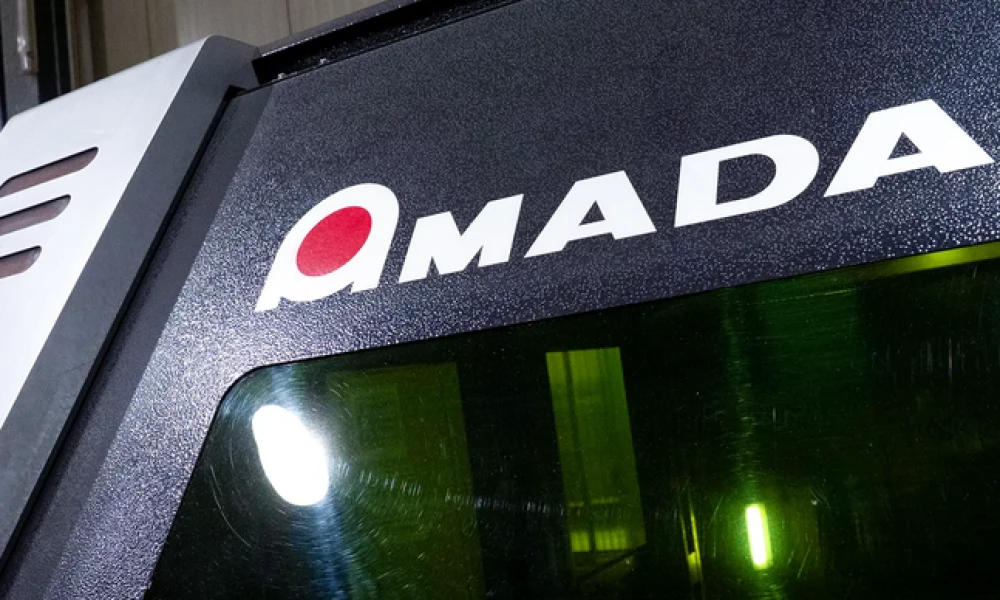

Laserschneiden: Präzision ohne Werkzeugverschleiß

Beim Laserschneiden schmilzt oder verdampft ein fokussierter Laserstrahl das Metall lokal. Ein Gasstrahl bläst das Schmelzbad aus dem Schnittspalt, sodass saubere, gratfreie Kanten entstehen. Dieses kontaktlose Verfahren erfordert keine mechanische Fixierung, wirkt kaum mechanischen Druck auf das Werkstück aus und hinterlässt daher nur eine geringe Wärmeeinflusszone.

Vorteile:

• Feine Geometrien: Laser können sehr schmale Schnittfugen erzeugen und komplexe Konturen mit hoher Wiederholgenauigkeit realisieren.
• Hohe Oberflächenqualität: Die Kanten sind glatt und benötigen meist keine Nachbearbeitung.
• Materialvielfalt: Moderne Faserlaser schneiden Baustahl, Edelstahl, Aluminium und andere Buntmetalle.
• Effizienz: Kurze Rüstzeiten und hohe Schnittgeschwindigkeiten machen das Verfahren wirtschaftlich für Klein‑ und Großserien.

Limitierungen:

• Reflexionsverhalten: Aluminium reflektiert Laserlicht stark. Für saubere Schnitte sind spezielle Faserlaser, ein verstärkter Schneidkopf und Gasunterstützung erforderlich, um Reflexionen zu reduzieren und glatte Kanten zu erzielen.
• Bauteildicke: Laserschneiden ist wirtschaftlich bis etwa 20 mm Aluminium. Dickere Bleche lassen sich zwar schneiden, erfordern aber höhere Leistung und sorgen für breitere Schnittfugen.
• Investitionskosten: Laseranlagen sind kostspielig. Der hohe Anschaffungspreis amortisiert sich jedoch durch geringen Werkzeugverschleiß und kurze Bearbeitungszeiten.

Toleranzen:

Standardmäßig erreichen Faserlaser ± 0,127 mm (±0,005″) Genauigkeit, präzise Anwendungen liegen bei ± 0,050 mm (±0,002″), und ultra‑präzise Schnitte erreichen ± 0,0127 mm (±0,0005″). Bei thermischen Schneidverfahren nach ISO 9013 hängt die Toleranz stark von der Materialstärke ab: Bei 1‑3 mm dicken Blechen sind Abweichungen von ±0,05–0,10 mm üblich; bei Stärken über 12 mm steigt der Bereich auf ±0,3–0,5 mm. Im praktischen Einsatz werden bei Aluminium bis 20 mm Toleranzen von etwa ±0,1 mm pro Meter erreicht.

CNC‑Fräsen: Formgebung in drei Dimensionen

CNC‑Fräsen ist ein subtraktives Verfahren, bei dem rotierende Werkzeuge Material abtragen. Im Gegensatz zum Laserschneiden können Fräsen tiefere Strukturen erzeugen, Bohrungen, Gewinde und Senkungen in einem Arbeitsgang ausführen und dreidimensionale Konturen herstellen.

Vorteile:

• Vielseitige Kantenform: Unterschiedliche Werkzeuggeometrien erlauben Hinterschnitte, Nuten, Fasen und Gewinde.
• 3D‑Bearbeitung: Fräsen eignet sich für tiefe Taschen, komplexe 3D‑Freiformflächen und Einbauteile.
• Hohe Präzision: Aluminiumteile können mit Toleranzen von ± 0,02 mm bis ± 0,05 mm gefräst werden. Für hochpräzise Anwendungen, beispielsweise in der Luft‑ und Raumfahrt oder Medizintechnik, sind sogar Toleranzen von ± 0,005–0,01 mm möglich.
• Funktionselemente integrativ: Fräsen ermöglicht die Integration von Gewinden, Passbohrungen, Gewindehülsen und Senkungen, was die Montage von Baugruppen vereinfacht.

Limitierungen:

• Werkzeugverschleiß: Mechanische Bearbeitung führt zu Werkzeugabnutzung und erzeugt Späne. Dies kann zu Toleranzschwankungen und einer rauen Oberfläche führen.
• Fixierung und Spannung: Das Werkstück muss eingespannt werden. Spannungsarme Aufspannung und geeignete Kühlmittel sind notwendig, um Verzug und Wärmeentwicklung zu minimieren.
• Materialverlust: Fräsen erzeugt mehr Verschnitt, da der Werkzeugweg eine größere Breite als der Laserstrahl hat. Insbesondere bei teuren Legierungen ist Materialeffizienz ein Kostenfaktor.
• Längere Rüstzeiten: Anders als beim Laser sind Werkzeugwechsel und Setup erforderlich, was bei kleinen Stückzahlen weniger wirtschaftlich sein kann.

Säge‑ und Scherenzuschnitte

Für einfache Geradschnitte oder grobe Zuschnitte kommen Tafelscheren und Sägeanlagen zum Einsatz.

• Kreissäge/Bandsäge: Diese Werkzeuge bieten hohe Schnittgeschwindigkeiten und geringe Investitionskosten. Sie erzeugen jedoch breitere Schnittfugen und können Grat oder Verformungen hinterlassen, weshalb oft ein Entgraten erforderlich ist.
• Scheren: Tafelscheren schneiden Bleche ohne Wärmeentwicklung. Die Toleranzen sind geringer als beim Laser, eignen sich aber für Rechteckzuschnitte mit groben Maßanforderungen.

Sawing und Scheren sind ideal für Massenproduktion einfacher Rechtecke oder das Kürzen von Profilen, wenn eine anschließende Fräsbearbeitung die finale Passform herstellt.

Wasserstrahl‑ und Plasmaschneiden

• Wasserstrahlschneiden verwendet einen Hochdruckwasserstrahl mit abrasiven Partikeln, um selbst harte Materialien zu schneiden. Aluminium kann bis zu 400 mm dick geschnitten werden. Der Vorteil liegt in der fehlenden Wärmeeinflusszone, wodurch das Material nicht verhärtet oder verzieht. Allerdings sind die Betriebskosten hoch und die Schnittgeschwindigkeit niedriger als beim Laser.
• Plasmaschneiden nutzt einen elektrisch leitfähigen Lichtbogen, um das Material zu schmelzen. Es ist wirtschaftlich bei mittleren bis hohen Materialdicken und erreicht hohe Schnittgeschwindigkeiten. Die Kantenqualität ist geringer und der Schnittspalt breiter; thermische Einflüsse können Randzonen aufhärten, sodass Nacharbeit erforderlich ist.

Stanzen, Nibbeln und Biegen

Für Serienfertigung von Bauteilen mit wiederkehrenden Formen eignen sich Stanz‑ und Nibbelmaschinen. Sie arbeiten mit Matrizen und Stempeln und sind bei hohen Stückzahlen wirtschaftlich. Die Schnittkanten zeigen jedoch Rastmarken und die Werkzeugkosten sind hoch.

Beim Biegen und Abkanten erhält das Blechteil seine endgültige 3D‑Form. Eine sorgfältige Abwicklung (Berechnung der Flachlänge) ist entscheidend, um Längen und Winkel korrekt zu erhalten. Hier spielen K‑Faktor, Biegezulage und Biegededuktion eine zentrale Rolle – mehr dazu im Kapitel „Physikalische Grundlagen“.

Physikalische Grundlagen und Konstruktionsprinzipien

Zug‑ und Druckspannungen beim Biegen

Beim Biegen eines Blechs entstehen Zugspannungen auf der äußeren und Druckspannungen auf der inneren Biegeradiusseite. Zwischen diesen Zonen liegt die neutrale Faser – eine Ebene, die weder gestreckt noch gestaucht wird. Die Länge dieser neutralen Faser bestimmt die Biegezulage.

Der K‑Faktor beschreibt das Verhältnis des Abstands der neutralen Faser zur Materialdicke. Typische K‑Faktor‑Werte liegen zwischen 0,34 und 0,50: Bei harten Werkstoffen wie Edelstahl verschiebt sich die neutrale Faser stärker zur Innenseite (K ≈ 0,34), während sie bei weichen Werkstoffen wie Aluminium 5052 bei größeren Biegeradien (R ≥ 3 × t) näher an der Mitte liegt (K ≈ 0,45–0,50). Die Biegezulage (BA) berechnet sich aus dem Biegewinkel und dem Innenradius gemäß der Formel BA = π/180 × Winkel × (R + K × t).

Allgemeine Toleranzen nach ISO 2768

Viele Zeichnungen spezifizieren nur die nominalen Maße. In diesen Fällen regelt die Norm ISO 2768 allgemeine Toleranzklassen für lineare und Winkelmaße. Die Klassen reichen von f (fein) über m (mittel) und c (grob) bis v (sehr grob). Bei Maßen von 30 bis 120 mm beträgt der zulässige Abweichungsbereich in der Klasse m ± 0,3 mm. Die Angabe „ISO 2768‑mK“ bedeutet, dass lineare Maße nach der mittleren Klasse und geometrische Maße nach Klasse K toleriert werden.

Thermische Schneidqualität nach ISO 9013

Die Norm ISO 9013 klassifiziert die Qualität von Laser‑, Plasma‑ und Autogenschneiden. Die Toleranz hängt vom Werkstoff und der Blechdicke ab. Für Laserzuschnitte gelten je nach Blechdicke folgende typischen Bereiche: ± 0,05–0,10 mm bei 1–3 mm, ± 0,1–0,2 mm bei 3–6 mm, ± 0,2–0,3 mm bei 6–12 mm und ± 0,3–0,5 mm bei dickeren Blechen. Diese Werte orientieren sich an der Norm und dienen als Richtwert für zulässige Abweichungen.

Konstruktionsprinzipien für Alu Zuschnitte

Eine durchdachte Konstruktion erleichtert die Fertigung und Montage:

• Selbstpositionierende Elemente: Tabs, Nut‑Feder‑Verbindungen und Referenzkanten erleichtern die Montage und erhöhen die Wiederholgenauigkeit.
• Zugänglichkeit sicherstellen: Platz für Werkzeuge und Spannmittel einplanen, damit Bohrungen oder Schweißnähte erreichbar bleiben.
• Toleranzgerecht dimensionieren: Funktionsrelevante Maße eng tolerieren, unkritische Maße großzügiger definieren. Große Lochdurchmesser oder Langlöcher können Montagezeit sparen.
• Verwechslungsgefahr reduzieren: Symmetrische Bauteile asymmetrisch gestalten oder markieren, um Fehler zu vermeiden.
• Einheitliche Verbindungsmittel: Normierte Schrauben und Profile verwenden, um die Teilevielfalt zu reduzieren.

Solche Prinzipien verringern den Abstimmungsaufwand zwischen Konstruktion und Fertigung und helfen, Kosten zu senken.

Toleranzen und Qualitätssicherung

Toleranzstrategien in der Bearbeitung

Präzisionsbearbeitung ist kostenintensiv. Daher lohnt es sich, unterschiedliche Toleranzstufen festzulegen:

• Funktionsmaße: Dimensionen, die unmittelbar die Funktion beeinflussen (z. B. Passungen, Lagerflächen), sollten mit engen Toleranzen zwischen ± 0,01 mm und ± 0,03 mm ausgelegt werden.
• Montagemaße: Maße, die den Zusammenbau erleichtern, dürfen Abweichungen zwischen ± 0,05 mm und ± 0,10 mm aufweisen.
• Unkritische Maße: Bereiche ohne direkten Einfluss auf Passungen können nach ISO 2768‑m mit ± 0,2 mm toleriert werden.

Durch diese Differenzierung lassen sich Fertigungskosten optimieren. Denn jede Verringerung der Toleranz erhöht Prüf‑ und Bearbeitungskosten überproportional.

Einflussfaktoren auf die Maßhaltigkeit

Mehrere Faktoren bestimmen, wie eng Toleranzen eingehalten werden können:

• Alloy und Materialzustand: Härtere Legierungen neigen zu stärkeren Rückfederungen; weiche Materialien können beim Fräsen schmieren oder aufbauen.
• Maschinenpräzision: Führungen, Spindeln und Messsysteme müssen regelmäßig kalibriert werden.
• Werkzeugzustand: Abgenutzte Schneidkanten erzeugen Hitze und führen zu Abweichungen.
• Spannmittel: Ungeeignete oder zu straffe Spannungen können das Werkstück verziehen.
• Temperatur: Thermische Ausdehnung beeinflusst sowohl das Werkstück als auch die Maschine. Kühlung und Temperaturkompensation sind wichtig.
• Bearbeitungsstrategie: Schnittrichtung, Vorschub, Drehzahl und Werkzeugwahl bestimmen die Oberflächenqualität und Maßhaltigkeit.

Eine professionelle Fertigung kombiniert stabile Prozesse mit kontinuierlicher Qualitätskontrolle. Bei GEMTEC werden Werkstücke nach dem Zuschnitt auf Maßhaltigkeit, Parallelität und Oberflächenqualität geprüft und bei Bedarf nachbearbeitet.

Prüfverfahren und Dokumentation

Für hochwertige Alu Zuschnitte sind folgende Prüfungen üblich:

• Visuelle Kontrolle: Erkennung von Kratzern, Grat und Verformungen.
• Maß‑ und Formprüfung: 3D‑Messsysteme überprüfen Längen, Winkel und Ebenheit. Die Prüfung erfolgt anhand definierter Prüflehren und Messprogramme.
• Zerstörungsfreie Prüfungen: Bei sicherheitsrelevanten Bauteilen können Ultraschall‑ oder Durchstrahlungsprüfungen eingesetzt werden, um innere Defekte wie Lunker oder Inhomogenitäten zu erkennen.
• Dokumentation: Alle Schritte werden protokolliert; materialbezogene Zertifikate und Prüfprotokolle begleiten das Produkt. Bei Bedarf können Zertifizierungen nach DIN EN 1090, ISO 3834 oder ähnlichen Standards bereitgestellt werden.

Projektplanung und Ablauf für Alu Zuschnitte

Eine strukturierte Planung verkürzt die Lieferzeit und senkt die Gesamtkosten. Das folgende Vorgehen hat sich bewährt:

1. Anforderungsanalyse: Definieren Sie das Einsatzgebiet, die Stückzahl, die benötigte Legierung, die Materialstärke und die erforderlichen Toleranzen. Berücksichtigen Sie statische und dynamische Belastungen, Korrosionsanforderungen und elektrische Isolation.
2. Konstruktion und Datenaufbereitung: Erstellen Sie ein CAD‑Modell mit allen relevanten Maßen. Konstruktionsprinzipien wie selbstpositionierende Elemente, Zugänglichkeit und markierte Referenzkanten helfen dabei, Montagefehler zu vermeiden. Legen Sie Toleranzen gemäß ISO 2768 fest und prüfen Sie den Biegeradius anhand des K‑Faktors.
3. Verfahrenswahl: Entscheiden Sie basierend auf Materialdicke, Geometrie und Toleranzanforderung zwischen Laserschneiden, Fräsen, Wasserstrahl, Stanzen, Sägen oder einer Kombination. Laserschneiden eignet sich für dünne Bleche und filigrane Konturen bis 20 mm Dicke; CNC‑Fräsen für komplexe 3D‑Strukturen und höhere Toleranzanforderungen.
4. Lieferantenauswahl: Ein integrierter Fertiger wie GEMTEC bietet Laserschneiden, Fräsen, Biegen, Schweißen, Oberflächenveredelung und Montage aus einer Hand. Dies reduziert Schnittstellen und ermöglicht eine durchgängige Qualitätskontrolle.
5. Angebot und Freigabe: Übermitteln Sie Ihre Anfragedaten (Material, Zeichnungen, Toleranzen, Stückzahl). Seriöse Anbieter klären offene Fragen, beraten bei der Optimierung der Konstruktion und erstellen ein transparentes Angebot.
6. Prototypen und Bemusterung: Bei komplexen Bauteilen ist eine Erstbemusterung sinnvoll. So lassen sich Toleranzen und Funktionen prüfen und bei Bedarf anpassen, bevor die Serie startet.
7. Serienfertigung und Kontrolle: Nach Freigabe erfolgt die Fertigung. Währenddessen werden kontinuierliche Prüfungen durchgeführt, um die Maßhaltigkeit zu gewährleisten und Ausschuss zu vermeiden.
8. Logistik und Montage: Die fertigen Alu Zuschnitte werden verpackt, versandt und – falls gewünscht – in Baugruppen vormontiert. GEMTEC bietet neben der Fertigung auch die Baugruppenmontage an, sodass Sie einbaufertige Komponenten erhalten.

Kosten, Effizienz und Nachhaltigkeit

Die Wahl des Bearbeitungsverfahrens wirkt sich auf die Kosten aus. Laserschneiden hat hohe Investitionskosten, amortisiert sich jedoch durch niedrigen Werkzeugverschleiß und schnelle Bearbeitung. CNC‑Fräsen erfordert längere Rüstzeiten und regelmäßigen Werkzeugwechsel, ist aber flexibler für komplexe Geometrien.

Kosteneinflüsse:

• Materialpreis: Hochwertige Alulegierungen wie 6082 sind teurer als Standardlegierungen.
• Toleranzanforderungen: Engere Toleranzen erhöhen die Fertigungs‑ und Prüfkosten überproportional.
• Stückzahl: Serienfertigung verringert den Stückpreis, da Rüstkosten verteilt werden.
• Bearbeitungszeit: Laser schneiden schneller als Fräsen, insbesondere bei dünnen Blechen.
• Nachbearbeitung: Entgraten, Kantenverrundung und Oberflächenveredelung erhöhen den Aufwand.

Nachhaltigkeitsaspekte: Aluminium ist vollständig recycelbar, ohne seine Eigenschaften zu verlieren. Späne aus der CNC‑Bearbeitung können zurückgeführt werden. Laserschneiden verursacht weniger Abfall, da die Schnittfuge schmal ist; beim Nesting wird der Materialverschnitt minimiert. Energieeffiziente Faserlaser reduzieren den Stromverbrauch.

Integration in die Fertigungskette

Alu Zuschnitte sind selten Endprodukte. Sie werden zu Gehäusen, Halterungen, Maschinenteilen oder architektonischen Elementen weiterverarbeitet. Eine nahtlose Integration in die Fertigungskette gewährleistet Qualität und spart Zeit.

1. Zuschnitt und Biegen: Nach dem Laserschneiden oder Sägen wird das Blech gemäß den Vorgaben gebogen. Eine korrekte Abwicklung mit K‑Faktor‑Berechnung verhindert, dass Schenkel zu kurz oder zu lang werden.
2. Fräsen und Bohren: Passflächen, Gewinde und Montagebohrungen werden gefräst. Durch multi‑achsige CNC‑Bearbeitung lassen sich komplexe Merkmale in einem Spannvorgang herstellen.
3. Schweißen und Montage: Bei Bedarf werden Bauteile verschweißt (WIG, MIG/MAG oder Laser) und anschließend zu Baugruppen montiert. Die GEMTEC GmbH bietet die komplette Baugruppenmontage inklusive Materialbeschaffung, Prüfung und Versand.
4. Oberflächenveredelung: Schleifen, Bürsten, Strahlen, Eloxieren oder Pulverbeschichten schützen das Material und verleihen die gewünschte Optik.

Die bereichsübergreifende Zusammenarbeit bei GEMTEC mit rund 160 Mitarbeitenden stellt sicher, dass alle Schritte optimal aufeinander abgestimmt sind. Kunden haben nur eine Ansprechperson und profitieren von kurzen Kommunikationswegen sowie schnellen Lieferzeiten.

Typische Fehlerquellen und deren Vermeidung

Auch bei modernen Verfahren können Fehler auftreten:

• Reflektionsbedingte Schnittprobleme: Aluminium reflektiert Laserlicht. Um unregelmäßige Schnitte zu vermeiden, sollten Faserlaser oder spezielle Schneidköpfe mit Gasunterstützung eingesetzt werden.
• Späne und Gratbildung: Beim Fräsen entstehen Späne und scharfe Kanten. Regelmäßiger Werkzeugwechsel, geeignete Kühlmittel und nachfolgendes Entgraten verhindern Grate und Materialaufbau.
• Unzureichende Spannung: Schlechte Werkstückspannung führt zu Vibrationen und Maßabweichungen. Spannvorrichtungen und Vakuumspannplatten stabilisieren dünne Bleche.
• Thermische Verformungen: Zu hohe Schnittgeschwindigkeit oder fehlende Kühlung erzeugen Hitze. Temperaturkontrolle und geeignete Parameter minimieren Verzug.
• Fehlerhafte Biegeberechnung: Falsche K‑Faktoren oder fehlende Biegededuktion führen zu unpassenden Schenkellängen. Verwenden Sie die Formel BA = π/180 × Winkel × (R + K × t) und kalkulieren Sie die Biegededuktion sorgfältig.

Durch qualifizierte Mitarbeiterinnen und Mitarbeiter, automatisierte Prüfungen und Erfahrung im Umgang mit Aluminium lassen sich Fehlerquellen minimieren.

Alu Zuschnitte nach Maß sind essenziell für präzise Baugruppen in vielen Branchen. Die Wahl zwischen Laserschneiden und CNC‑Fräsen hängt von Materialdicke, Geometrie und Toleranzanforderung ab. Faserlaser liefern schnelle, kontaktlose Schnitte mit minimaler Wärmeeinwirkung und hohen Toleranzen, während CNC‑Fräsen bei komplexen 3D‑Geometrien und engen Maßanforderungen überlegen ist. Normen wie ISO 2768 und ISO 9013 geben Orientierung für zulässige Abweichungen.

Eine erfolgreiche Projektplanung beginnt mit der Definition der Anforderungen, setzt auf Konstruktionsprinzipien wie selbstpositionierende Elemente und wählt das geeignete Verfahren. Integrierte Fertiger wie GEMTEC bieten Laserschneiden, CNC‑Bearbeitung, Biegen, Schweißen, Oberflächenveredelung und Baugruppenmontage aus einer Hand. Das sorgt für kurze Wege, einen festen Ansprechpartner und reproduzierbare Qualität.

Mit dem richtigen Partner erhalten Sie präzise, maßgeschneiderte Aluminiumprofile, die nahtlos in Ihre Maschinen, Gebäude oder Anlagen integriert werden können.

FAQ – Antworten auf Ihre Fragen

1. Wie und wo kann ich Alu Zuschnitte nach Maß in Berlin‑Brandenburg bestellen?
Kunden aus Berlin‑Brandenburg können ihre Aluminiumprofile direkt bei spezialisierten Dienstleistern bestellen. Ein Beispiel ist die GEMTEC GmbH in Königs Wusterhausen, die Laserschneiden, CNC‑Fräsen, Biegen und Baugruppenmontage aus einer Hand anbietet. Das Unternehmen verfügt über einen modernen Maschinenpark und rund 160 Mitarbeitende, die alle Schritte von der Anfrage bis zur Lieferung koordinieren. Sie können Ihre CAD‑Daten samt Material, Abmessungen und Toleranzangaben per E‑Mail senden und erhalten ein individuelles Angebot. Nach Freigabe werden die Zuschnitte gefertigt und auf Wunsch vormontiert geliefert.

2. Wie stelle ich sicher, dass meine Aluminiumprofile passgenau sind und die Montage reibungslos verläuft?
Die Passgenauigkeit hängt vom Toleranzkonzept und der Auswahl des Verfahrens ab. Bei Laserschnitten liegen die Abweichungen meist bei ± 0,1 mm pro Meter, während CNC‑Fräsen Toleranzen von ± 0,02–0,05 mm ermöglicht. Verwenden Sie für funktionskritische Maße engere Toleranzen (± 0,01–0,03 mm) und für Montagebohrungen mittlere Toleranzen (± 0,05–0,1 mm). Konstruktionselemente wie Tabs, Referenzkanten und Markierungen erleichtern die Montage und verhindern Verwechslungen. Ein erfahrener Fertiger kann Sie bei der Toleranzfestlegung beraten und die Maßhaltigkeit durch qualifizierte Prüfverfahren garantieren.

3. Welche Vorteile bietet Laserschneiden gegenüber CNC‑Fräsen bei Alu Zuschnitten?
Laserschneiden ermöglicht filigrane Konturen, schmale Schnittfugen und saubere Kanten ohne Werkzeugverschleiß. Es ist ideal für dünne Bleche bis ca. 20 mm und bietet hohe Schnittgeschwindigkeiten sowie kurze Rüstzeiten. CNC‑Fräsen glänzt hingegen bei dicken Platten, dreidimensionalen Formen, Gewinden und Taschen; es erreicht Toleranzen bis ± 0,02 mm. In der Praxis werden oft beide Verfahren kombiniert: Laser für Außenkonturen und Fräsen für Passbohrungen und Gewinde.

4. Wie plane ich Schritt für Schritt ein Projekt für maßgefertigte Aluprofile?
Starten Sie mit einer klaren Anforderung: definieren Sie Legierung, Abmessungen, Stückzahl und Funktionen. Erstellen Sie CAD‑Zeichnungen mit Toleranzen nach ISO 2768 sowie speziellen Maßangaben. Entscheiden Sie sich je nach Dicke und Komplexität für Laserschneiden oder CNC‑Fräsen – oder für Wasserstrahl, wenn dicke oder hitzeempfindliche Materialien bearbeitet werden sollen. Wählen Sie einen Anbieter mit moderner Ausstattung und beraten Sie sich zur Optimierung der Konstruktion. Planen Sie bei komplexen Teilen einen Prototypen ein, um Toleranzen und Funktionen zu testen. Nutzen Sie die Möglichkeit, Baugruppen direkt vormontiert zu bestellen, um vor Ort Zeit zu sparen.

5. Wie kann ich meine Alu Profile nach Maß in Brandenburg online anfragen und welche Daten sollte ich bereitstellen?
Viele Fertiger bieten Online‑Anfrageformulare oder persönliche Beratung an. Sie sollten Angaben zur Legierung (z. B. EN AW‑6063), Stärke, Länge, Stückzahl, gewünschter Oberfläche und Toleranzklasse bereithalten. Lade Sie Ihre CAD‑Dateien hoch (DXF, STEP oder PDF) und geben Sie an, ob Sie Laserschneiden, Fräsen, Bohrungen oder Gewinde benötigen. Bei GEMTEC steht ein Ansprechpartner bereit, der Ihre Anfrage prüft, Fragen klärt und ein Angebot erstellt. Nach Beauftragung erhalten Sie präzise Alu Zuschnitte, bei Bedarf veredelt und vormontiert.
