Blechzuschnitte nach Maß – Abgekantete Bleche und Aluminiumbiegen

Maßgeschneiderter Blechzuschnitt: Anforderungen und Nutzen

Individuelle Blechzuschnitte nach Maß sind das Fundament vieler Industrieprojekte – vom Maschinengehäuse über Lüftungskanäle bis zur Fassadenverkleidung. Standardbleche aus dem Handel haben feste Formate und begrenzte Materialauswahl; sie decken zwar viele Anwendungsfälle ab, führen aber bei komplexen Konstruktionen zu unnötigem Verschnitt oder zusätzlicher Nacharbeit.
Die maßgenaue Fertigung ermöglicht es, Platten in genau der benötigten Länge, Breite und Dicke zu bestellen, inklusive Bohrungen, Ausschnitten und Kantenbearbeitung. In der Serienfertigung führt dies zu weniger Abfall, kürzeren Montagezeiten und geringerem Lagerbedarf. In der Prototypen- und Einzelteilfertigung gewährleistet sie, dass sich Konstruktionen ohne Nachbearbeitung fügen lassen.
Damit das gelingt, müssen Einkäufer und Konstrukteurinnen die richtigen Rahmenbedingungen kennen: Materialeigenschaften, Zuschnittverfahren, Toleranzen, Verschnittoptimierung und Biegeverhalten sind eng miteinander verknüpft. Dieser Beitrag zeigt, wie Sie einen wirtschaftlichen Zuschnitt planen, worauf es bei abgekanteten Blechen ankommt und welche Besonderheiten das Biegen von Aluminium mit sich bringt.

Grundlagen des Blechzuschnitts nach Maß

Bei der Auswahl und dem Zuschnitt von Blechen stehen zwei Ziele im Vordergrund: funktionale Passgenauigkeit und wirtschaftliche Nutzung des Materials. Eine zu hohe Sicherheitsmarge bei Toleranzen oder überdimensionierte Zuschnitte erhöhen die Kosten, während zu knappe Vorgaben das Risiko von Ausschuss und Nacharbeit steigern.

Standardformate und typische Materialstärken

Bleche werden in Normgrößen (z. B. 1.000 × 2.000 mm oder 1.500 × 3.000 mm) geliefert. Die Blechdicke reicht bei Stahl und Edelstahl je nach Sorte von unter 0,5 mm bis über 10 mm, bei Aluminium von dünnen 0,3 mm bis zu 8 mm oder mehr. Für sogenannte Tafeln sind die Längen begrenzt, damit sich die Bleche mit üblichen Maschinen transportieren und bearbeiten lassen. Wer Blechzuschnitte nach Maß bestellt, gibt die gewünschte Länge und Breite vor und erhält das Werkstück ohne überschüssige Randzonen.

Zuschnittverfahren im Überblick

Für präzise Zuschnitte stehen mehrere Verfahren zur Auswahl. Die Entscheidung hängt von Material, Dicke, gewünschter Schnittqualität und Budget ab:

• Laserschneiden: Moderne Faser- und CO₂‑Laser ermöglichen enge Toleranzen und schmale Schnittfugen. Bei dünnen Blechen (unter 3 mm) erreichen sie Geschwindigkeiten im Meter‑pro‑Minute‑Bereich, bei dicken Edelstahlplatten sinkt die Vorschubgeschwindigkeit deutlich. Laserschneiden eignet sich für komplexe Konturen und kleine Löcher.
• Wasserstrahl: Ein Hochdruckstrahl mit Abrasivmitteln durchtrennt nahezu jedes Material ohne Wärmeeinfluss. Die Kanten sind gratfrei, und es entstehen kaum Wärmespannungen. Der Prozess ist langsamer und eher für dicke oder temperaturempfindliche Bleche und Verbundstoffe geeignet.
• Plasmaschneiden: Ein elektrischer Lichtbogen ionisiert ein Gas und schmilzt den Werkstoff. Dieses Verfahren ist schnell und wirtschaftlich für mittlere Dicken, liefert aber eine grobere Kante und größere Wärmeeinflusszone.
• Mechanische Verfahren: Scheren, Sägen und Stanzlaser kombinieren mechanische Kraft und Laser für hohe Produktivität in Serienfertigung. Stanz‑Laser‑Maschinen punkten bei großen Stückzahlen mit kurzen Zykluszeiten und integrieren Gewindeformen und Senkungen.

Einflussfaktoren auf die Zuschnittgenauigkeit

Die erreichbare Konturgenauigkeit und Wiederholgenauigkeit hängen von mehreren Faktoren ab. Für moderne Laseranlagen werden minimale Schnittbreiten von wenigen Zehntelmillimetern und Konturabweichungen im Bereich von ±0,01 mm angegeben. Präzisionsanbieter erreichen Wiederholgenauigkeiten von wenigen Mikrometern.
In der Praxis wirken jedoch viele Einflussgrößen: die Materialdicke, das Schneidverfahren, der Zustand der Maschine, die Wärmeeinflusszone und das gewählte Toleranzfeld. Dünne Bleche lassen sich enger tolerieren als dicke Platten; bei Edelstahl erhöht sich die Schnittbreite durch das Schmelzbad, und bei Aluminium kann reflektiertes Licht zu weniger Energieabsorption führen.
Übliche Zuschnitttoleranzen orientieren sich an ISO 9013 und ISO 2768. Für Stahl‑ oder Edelstahlbleche mit 0,5–1 mm Dicke werden ±0,10 mm bis ±0,20 mm als Standard angesehen, bei 2–3 mm ±0,20–0,30 mm, bei 5–8 mm ±0,30–0,40 mm. Diese Werte gelten für den Laser oder Wasserstrahl; mechanische Scheren haben größere Abweichungen. Wenn kleinere Toleranzen erforderlich sind (z. B. ±0,05 mm für Passfedernuten), müssen zusätzliche Schleif‑ oder Fräsarbeiten eingeplant werden.

Materialauswahl für Blechzuschnitte

Die richtige Materialauswahl legt die Basis für einen wirtschaftlichen Zuschnitt und für die spätere Verarbeitbarkeit beim Biegen oder Beschichten. Jede Legierung bringt spezifische Eigenschaften mit, die sich auf Verformbarkeit, Korrosionsbeständigkeit, Gewicht und Preis auswirken. Nachfolgend die wichtigsten Werkstoffgruppen und ihre Merkmale:

Stahl – robust und kostengünstig

• Eigenschaften: Hohe Festigkeit, gute Schweißbarkeit und moderate Kosten. Unlegierter Stahl ist zäh und lässt sich gut biegen; bei höherfesten Stählen steigt der Widerstand gegen plastische Verformung und damit der erforderliche Biegeradius.
• Korrosionsschutz: Ohne Beschichtung ist Stahl anfällig für Rost. Feuerverzinken, Pulverbeschichten oder Lackieren schützen dauerhaft.
• Typische Anwendungen: Tragkonstruktionen, Maschinenrahmen, Gehäuse, Fahrzeugteile, Bauprofile.

Edelstahl – korrosionsbeständig und formstabil

• Eigenschaften: Edelstahl enthält Chrom und Nickel, was einen dünnen, passiven Oxidfilm bildet. Dadurch ist er korrosionsbeständig und hygienisch. Austenitische Sorten (1.4301, 1.4571) lassen sich gut ziehen und biegen, martensitische Sorten sind härter und spröder.
• Biegeverhalten: Edelstahl weist hohe Streckgrenze und starke Rückfederung auf; der Innenradius sollte etwa 1–2 × Dicke betragen. Biegen entlang der Walzrichtung erhöht die Gefahr von Rissen, daher sollte vorzugsweise quer zur Faser gebogen werden.
• Typische Anwendungen: Chemieanlagen, Lebensmittelmaschinen, Geländer, Medizintechnik.

Aluminium – leicht und gut formbar

• Eigenschaften: Aluminium besitzt eine geringe Dichte, hohe Korrosionsbeständigkeit und gute Leitfähigkeit. Die Elastizität und Streckgrenze hängen stark von der Legierung ab: weiche Legierungen (1xxx‑, 3xxx‑ und 5xxx‑Serien) sind sehr duktil, während hochfeste Legierungen (2xxx‑, 6xxx‑, 7xxx‑Serien) härter, aber spröder sind.
• Biegeverhalten: Beim Biegen von Aluminium sind größere Radien erforderlich als bei Stahl. Für duktiles Aluminium wird empfohlen, den Innenradius mindestens 2–3 × Blechstärke zu wählen, bei hochfesten Legierungen sogar 3–5 × Stärke. Eine Biegung entlang der Walzrichtung erhöht das Risiko von Rissen; idealerweise wird rechtwinklig zur Rollrichtung gebogen.
• Typische Anwendungen: Leichtbau, Gehäuse für Elektronik, Fassaden, Fahrzeuge, Luft- und Raumfahrt.

Kupfer und Messing – leitfähig und dekorativ

• Eigenschaften: Kupfer ist sehr leitfähig, korrosionsbeständig und gut formbar; Messing (Kupfer‑Zink‑Legierung) bietet bessere mechanische Festigkeit. Beide Materialien sind allerdings teurer als Stahl oder Aluminium.
• Biegeverhalten: Weiche Kupferbleche lassen sich mit kleinen Radien biegen, Messing benötigt je nach Legierung etwas größere Radien.
• Typische Anwendungen: Elektrische Leitungen, Architekturverkleidungen, dekorative Elemente.

Praxis-Tipp: Die Auswahl des richtigen Werkstoffs sollte in enger Abstimmung mit dem Verarbeitungsbetrieb erfolgen. Materiallager, Mindestbestellmengen und Lieferzeiten spielen eine wichtige Rolle. Für komplexe Bauteile lohnt es sich, im Vorfeld Versuche mit unterschiedlichen Legierungen durchzuführen, um die optimale Biegbarkeit zu prüfen.

Toleranzen und Qualitätsstandards im Zuschnitt

Damit Bleche nach Maß später ohne Nacharbeit passen, müssen die zulässigen Abweichungen definiert werden. Normen wie ISO 2768 und ISO 9013 bieten Richtlinien für Längenmaße, Winkel und Oberflächenqualität. Ein Verständnis dieser Toleranzklassen hilft, realistische Vorgaben zu machen und Kostensteigerungen zu vermeiden.

ISO 2768 – Allgemeintoleranzen für unverstärkte Maße

Die Norm ISO 2768 definiert Toleranzen für Maße, bei denen keine spezifischen Angaben gemacht werden. Für Mittelklasse (m) gelten für lineare Abmessungen die folgenden Richtwerte:

• bis 3 mm: ±0,1 mm
• 3–6 mm: ±0,1 mm
• 6–30 mm: ±0,2 mm
• 30–120 mm: ±0,3 mm
• 120–400 mm: ±0,5 mm
• 400–1000 mm: ±0,8 mm
• 1000–2000 mm: ±1,2 mm
• 2000–4000 mm: ±2,0 mm

Diese Werte sind branchenweit verbreitet und decken viele Anwendungsfälle ab. Für feine Bauteile oder Präzisionstechnik kann die Klasse f (fein) gewählt werden, die geringere Abweichungen erlaubt. Umgekehrt lässt die Klasse c (grob) größere Toleranzen zu und senkt die Fertigungskosten.

ISO 9013 – Toleranzen beim Thermischen Schneiden

Für Laserschneiden, Brennschneiden oder Wasserstrahlschneiden beschreibt ISO 9013 Toleranzklassen in Abhängigkeit von Materialdicke und Nennmaß. Ein Auszug der Richtwerte für Laserzuschnitt:

• Dicke 0–3 mm: limitierte Abweichung ±0,04–0,1 mm für kleine Nennmaße
• Dicke 3–6 mm: ±0,1–0,2 mm
• Dicke 6–15 mm: ±0,2–0,3 mm
• Dicke 15–25 mm: ±0,3–0,4 mm

Darüber hinaus definiert die Norm Vier Qualitätsstufen für die Schnittkanten (Range 1–4). Höhere Klassen erfordern geringere Rauheit und bessere Senkrechtigkeit, was langsamere Schnittgeschwindigkeiten und höhere Kosten zur Folge hat.

Hinweis: Die tatsächlichen Toleranzen hängen stark von Werkstoff und Maschine ab. Modernste Laser erzielen bei dünnen Blechen Abweichungen im Hundertstelmillimeterbereich, während dicke Platten eine höhere Wärmeverformung zeigen. Außerdem erhöhen sich die Kosten überproportional, wenn extrem enge Toleranzen (z. B. ±0,05 mm) gefordert werden.

Kosten-Nutzen-Abwägung bei Toleranzen

Wie eng eine Toleranz sinnvoll ist, richtet sich nach der Funktion des Bauteils. Ein zu kleines Toleranzfeld kann den Fertigungsprozess unverhältnismäßig verteuern, weil zusätzliche Nacharbeiten oder feinere Werkzeuge nötig werden. Eine US-amerikanische Studie aus der Blechbearbeitung zeigt, dass Standardtoleranzen von ±0,25–0,76 mm mit minimalem Zusatzaufwand realisiert werden können, während strengere Toleranzen von ±0,13 mm zusätzliche Arbeitsschritte erfordern und die Kosten merklich steigern. Bei extrem engen Toleranzen (±0,025 mm) müssen mehrere Prozessschritte (Schneiden, Fräsen, Schleifen) kombiniert werden und die Qualitätssicherung intensiver werden, was die Kosten exponentiell erhöht.

Praxis-Tipp: Definieren Sie Toleranzen nur so eng wie nötig. Bei Gehäuseblechen, Abdeckungen und Verkleidungen reichen oft mittlere Toleranzen (±0,2–0,5 mm), während Passfedernuten oder Dichtflächen genauere Vorgaben brauchen. Sprechen Sie frühzeitig mit dem Fertiger, um einen sinnvollen Kompromiss aus Qualität und Wirtschaftlichkeit zu finden.

Verschnittoptimierung und effizientes Nesting

Ein großer Kostenfaktor bei Blechzuschnitten nach Maß ist der Materialverschnitt. Eine intelligente Nesting‑Strategie platziert die Bauteile auf der Blechtafel so, dass möglichst wenig Ausschuss entsteht. Die Wahl des Verfahrens, die Software und die Geometrien haben direkten Einfluss auf die Ausbeute.

Grundprinzipien des Nesting

Beim Nesting werden die Konturen der benötigten Teile auf dem Rohblech so angeordnet, dass die Schnittfugen minimal sind und das Rohmaterial optimal genutzt wird. Dynamische Algorithmen berechnen in Sekundenbruchteilen die beste Anordnung, wobei sie Verschnitt, Produktionszeit und Maschinenwege berücksichtigen.
Laut einer brancheninternen Untersuchung können dynamische Nesting‑Systeme die Materialausnutzung um 10–15 % verbessern. Dadurch sinken nicht nur die Materialkosten, sondern auch die Zahl der Reststücke im Lager.

Praktische Tipps zur Verschnittoptimierung

Design for Manufacturing (DfM) beginnt bereits in der Konstruktion. Durch gezielte Gestaltung lassen sich Verschnitt und Bearbeitungskosten spürbar senken:

• Standardisierte Geometrien: Verwenden Sie Standardlochgrößen und -abstände, abgerundete Ecken und vermeiden Sie sehr filigrane Strukturen. Dadurch verringern Sie die Anzahl der Werkzeugwechsel und optimieren das Nesting.
• Gemeinsame Schnittlinien nutzen: Wenn Bauteile identische Kanten haben, können diese bei geeigneter Planung gemeinsam geschnitten werden, was den Verschnitt reduziert und den Schneidprozess beschleunigt.
• Bauteile gruppieren: Sortieren Sie Teile nach Dicke und Material. So kann das Nesting effizient mehrere Aufträge auf einer Tafel kombinieren.
• Verzichten Sie auf unnötige Konturen: Kleinste Aussparungen oder enge Schlitze erhöhen den Programmieraufwand und brechen im Nesting häufig unvorteilhaft. Prüfen Sie, ob sie funktional notwendig sind.
• Angemessene Randabstände: Auch bei perfektem Nesting müssen Mindestabstände zum Tafelsaum und zwischen den Teilen eingehalten werden, damit das Blech nicht verzogen wird.
• Materialausnutzung messen: Eine Materialausnutzung von 85–95 % gilt als sehr gut. Liegt die Quote deutlich darunter, lohnt sich eine Optimierung der Konstruktion oder des Nesting‑Programms.

Praxis-Tipp: Nesting ist kein einmaliger Vorgang, sondern ein kontinuierlicher Prozess. Durch die Rückmeldung aus der Produktion können Algorithmen lernen und sich an reale Bedingungen (Abbrandbreite, Schneidstrategie) anpassen. In der Serienfertigung können optimierte Nesting‑Pläne wiederverwendet werden; bei Einzelteilen hilft es, mehrere Projekte zu kombinieren.

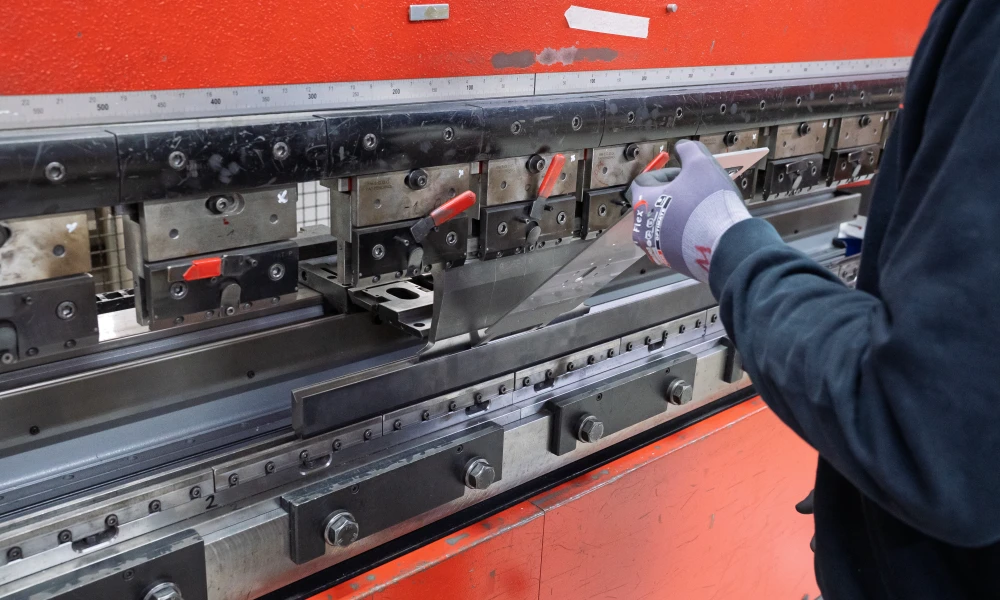

Abgekantetes Blech: Prozesse, Radien und Toleranzen

Das Abkanten von Blechen bezeichnet das kontrollierte Biegen entlang einer geraden Achse mithilfe einer Pressbremse. Abgekantete Bleche werden für Gehäuse, Halter, Rahmen und Profile benötigt. Bereits in der Konstruktion sollte die Biegbarkeit berücksichtigt werden, denn falsche Radien, ungünstige Faserorientierung oder zu enge Toleranzen können zum Bruch oder zu Maßabweichungen führen.

Biegeverfahren und ihre Eigenschaften

Es gibt verschiedene Biegeverfahren, die je nach Material, Dicke und Gefüge zum Einsatz kommen:

1. Luftbiegen (Air Bending): Das Werkstück liegt auf zwei Stempelauflagen (Unterwerkzeug) und wird mithilfe eines Oberstempels in den V‑öffnungsbereich gedrückt. Die tatsächliche Biegeradius resultiert aus dem Druck, dem Werkzeugwinkel und der Rückfederung. Vorteil: kleine Biegekraft, variabler Radius. Nachteil: geringere Winkelgenauigkeit; der Winkel muss übergreifend eingestellt werden, um die Rückfederung auszugleichen.
2. Gesenkbiegen (Bottoming): Der Oberstempel drückt das Blech vollständig in die V‑Öffnung des Unterwerkzeugs, sodass das Blech den Radius des Werkzeugs annimmt. Die Rückfederung ist geringer, der Winkel stabiler, aber es braucht höhere Kräfte und für jeden Winkel ein passendes Werkzeug.
3. Prägen (Coining): Das Werkzeug drückt mit hoher Kraft, sodass das Material plastisch in die Radiusgeometrie fließt. Dadurch entsteht kaum Rückfederung und hohe Winkelgenauigkeit, allerdings mit erhöhtem Werkzeugverschleiß.
4. Schwenkbiegemaschinen: Statt die Biegekante in einem V‑Werkzeug zu drücken, wird das Blech zwischen Ober‑ und Unterklemmschiene gespannt und eine Schwenkwange biegt das freie Blech hoch. Diese Methode eignet sich gut für dünne Bleche und große Biegelängen.

Biegeradius je nach Werkstoff und Dicke

Der benötigte Innenradius hängt von der Werkstoffgruppe, der Blechdicke und der Walzrichtung ab. Als Richtwert gilt:

• Stahl: Der Innenradius beträgt meist 1 × Materialdicke. Für hochfeste Stähle werden 1,5–2 × Dicke gewählt.
• Edelstahl: Wegen der höheren Festigkeit und Rückfederung wird ein Radius von 1–2 × Dicke empfohlen.
• Kupfer und Messing: Die Materialien sind weicher und lassen sich mit Radien 1–1,5 × Dicke biegen.
• Aluminium: Je nach Legierung sind 2–3 × Dicke empfehlenswert, hochfeste Legierungen benötigen bis zu 5 × Dicke.

Diese Faustregeln gewährleisten, dass die Faserstreckung im Außenbogen unter der zulässigen Dehnung bleibt und das Material nicht reißt. Kleinere Radien sind zwar technisch möglich, erfordern aber speziell gehärtete Werkzeuge und führen zu höherem Verschleiß.

Einfluss der Walzrichtung

Bleche werden beim Walzen kalt oder warm verformt und erhalten dadurch eine Faserrichtung. Das Biegen entgegen der Faserrichtung reduziert die Gefahr, dass sich Mikrorisse entlang der Körner bilden, weil die Zugspannungen quer zur Faser wirken. Beim Biegen in Faserrichtung ist das Risiko von Rissen höher und der erforderliche Radius steigt.
Konstrukteurinnen sollten daher in Zeichnungen die Faserrichtung kennzeichnen und idealerweise die Biegerichtung vorgeben. In der Praxis bedeutet dies, dass Bleche beim Nesting so positioniert werden, dass die spätere Biegeachse quer zur Walzrichtung verläuft.

Rückfederung und Biegekorrektur

Ein wesentliches Phänomen beim Abkanten ist die Rückfederung: Nach dem Entlasten kehrt das Material teilweise in seinen ursprünglichen Zustand zurück, sodass der Winkel etwas größer wird als im Werkzeug. Die Höhe der Rückfederung variiert je nach Werkstoff: Aluminium und Federstahl federn stärker zurück als Baustahl; Edelstahl liegt dazwischen.
Um die Rückfederung zu kompensieren, wird der Winkel beim Luftbiegen entsprechend überbogen. Beispielsweise kann für einen gewünschten 90°‑Winkel ein Biegewinkel von 88° eingestellt werden. Moderne CNC‑Pressen ermitteln den tatsächlichen Winkel mit Sensorsystemen und passen den Hub automatisch an.
Konstruktiv lässt sich die Rückfederung durch größere Radien reduzieren: Je größer der Innenradius im Verhältnis zur Dicke, desto geringer die plastische Dehnung im Außenbogen und desto kleiner die Rückfederung.

Biegetoleranzen und Werkzeugwahl

Die erreichbaren Winkel‑ und Maßtoleranzen beim Abkanten hängen vom Verfahren und dem Zustand der Werkzeuge ab. Typische Werte für Winkeltoleranzen liegen bei ±0,5°; hochpräzise Anlagen erreichen ±0,25°. Die Längenabmessungen zwischen zwei Biegungen können je nach Maschine um ±0,2–0,5 mm schwanken. Kleinere Abweichungen lassen sich durch Biegelogik, sensorgestützte Winkelmessung und eine sorgfältige Biegefolgenplanung erreichen.
Wählen Sie das V‑Werkzeug mit der V‑Öffnung in Abhängigkeit von der Materialdicke. Eine verbreitete Faustformel lautet, die V‑Breite etwa 6–10 × Blechdicke zu wählen. Bei zu kleiner V‑Öffnung steigt der Werkzeugverschleiß und die benötigte Presskraft; bei zu großer Öffnung steigt die Rückfederung, und es können Einfallstellen entstehen.
Praktisch bewährt hat sich der Einsatz von Mehrfachwerkzeugen (Segmentwerkzeuge), die schnelle Werkzeugwechsel und flexible Biegefolgen erlauben.

Biegen von Aluminium: Besonderheiten und Lösungen

Aluminium zu biegen stellt besondere Herausforderungen, weil das Material – je nach Legierung – weich und dehnbar oder spröde und ausreißempfindlich sein kann. Trotzdem lassen sich auch anspruchsvolle Biegeteile aus Aluminium wirtschaftlich fertigen, wenn die richtigen Parameter beachtet werden.

Auswahl geeigneter Legierungen

Aluminiumlegierungen unterscheiden sich in ihrer chemischen Zusammensetzung und Wärmebehandlung. Für das Biegen eignen sich vor allem die Serien 1xxx, 3xxx und 5xxx:

• 1xxx‑Serie (reines Aluminium): Sehr weich, hohe Leitfähigkeit und sehr gute Biegbarkeit; wird vor allem für Reflektoren, Kühlbleche und Dekore eingesetzt.
• 3003 (AlMn1Cu): Weit verbreitet in der Blechbearbeitung; besitzt gute Formbarkeit und moderate Festigkeit.
• 5052 (AlMg2,5): Hohe Korrosionsbeständigkeit und gute Umformbarkeit; ideal für Fahrzeugbau, Tankbehälter und Architektur.
• 5083/5754: Höhere Festigkeit, aber noch gut biegbar; geeignet für Schiffs- und Anlagenbau.

Schwer biegbar sind hochfeste Legierungen wie 2024 oder 7075, die für Luftfahrtstrukturen entwickelt wurden. Sie besitzen hohe Festigkeit, neigen aber beim Kaltbiegen zu Rissen und erfordern größere Radien oder sogar Warmbiegeverfahren.

Biegeradius und Walzrichtung

Im Gegensatz zu Stahl hängt der minimal empfohlene Radius bei Aluminium stark von der Legierung und dem Zustand ab. Die gängige Empfehlung lautet, den Innenradius mindestens 2–3 × die Materialdicke zu wählen. Für hochfeste Legierungen oder dicke Bleche können 3–5 × Dicke notwendig sein.
Eine Biegung sollte quer zur Walzrichtung erfolgen; dadurch verläuft die Dehnung gleichmäßiger, und das Risiko von Rissen sinkt. Bei Warmbiegen kann die Walzrichtung eine geringere Rolle spielen, allerdings müssen Temperatur und Haltezeit genau gesteuert werden, um die mechanischen Eigenschaften nicht zu beeinträchtigen.

Rückfederung und Überbiegen

Aluminium weist eine hohe elastische Rückfederung auf. Während Stahl nach dem Entlasten um 2–3° zurückspringt, können es bei Aluminium 5–10° oder sogar mehr sein. Deshalb ist ein deutliches Überbiegen erforderlich; beispielsweise wird für einen Zielwinkel von 90° ein Biegewinkel von 84–86° eingestellt. Die exakte Überbiegung variiert je nach Legierung und Biegeradius.
Moderne Abkantpressen arbeiten mit Winkelmesssystemen, die den tatsächlichen Winkel während des Biegens erfassen und den Hub nachregeln. Dadurch sinkt der Ausschuss, insbesondere bei Kleinserien und wechselnden Materialchargen.

Vorbereitung und Werkstückgestaltung

Aluminium ist in der Regel mit einer Oxidschicht versehen. Diese Schicht schützt vor Korrosion, kann aber beim Biegen zu Rissbildung führen. Durch Reinigung und Entfetten sowie ein optionales leichtes Anschleifen der Biegekante verbessern Sie das Biegeergebnis.
Bei empfindlichen Legierungen hilft ein Vorzugswärmen (Annealing) im Bereich von 200–350 °C, die Duktilität zu erhöhen und Spannungen abzubauen. Anschließend muss das Material langsam abgekühlt werden.
In der Konstruktion sollten Sie lange Flansche und Biegeverkürzungen berücksichtigen. Die Biegeverkürzung (Bend Deduction) ergibt sich aus Biegezuschlag (Bend Allowance) und Materialdicke. Ein Beispiel: Für ein 90°‑Abkantteil aus 3 mm Aluminium mit einem K‑Faktor von 0,4 ergibt sich ein Biegezuschlag von 90° × (3 + 0,4 × 3) ≈ 135°. Dieser Wert muss bei der Erstellung der Abwicklung in CAD berücksichtigt werden.

Vermeidung von Rissen und Delaminationen

Häufige Fehler beim Aluminiumbiegen sind Rissbildung an der Außenseite und Delamination an der Innenseite. Sie lassen sich durch folgende Maßnahmen reduzieren:

• Ausreichend großer Radius: Ein zu kleiner Radius führt zu übermäßigem Dehnen der Außenseite.
• Angepasste Biegerichtung: Quer zur Walzrichtung biegen, um die Faser in der Längsrichtung weniger zu belasten.
• Verrundete Werkzeuge: Abgestumpfte Stempel verringern die Spannungskonzentration.
• Gleitring zwischen Werkzeug und Blech: Reduziert Reibung und verhindert Oberflächenbeschädigungen.
• Temperieren oder weichglühen harter Legierungen, um die Dehnbarkeit zu erhöhen.

Projektplanung und Bestellanforderungen

Ein maßgeschneiderter Blechzuschnitt mit anschließender Kantung erfordert eine genaue Spezifikation. Je präziser die Anfrage, desto schneller können Lieferanten eine qualifizierte Antwort geben und desto geringer ist das Risiko für Missverständnisse. Eine strukturierte Checkliste hilft dabei, alle relevanten Angaben zu erfassen:

Geometrie und Dimensionen

• Länge × Breite × Dicke: Geben Sie die gewünschten Außenmaße und die Blechstärke an. Verzichten Sie auf ungenaue Formulierungen wie „ca.“ – Toleranzen definieren Sie separat.
• Konturen und Aussparungen: Zeichnen Sie Durchbrüche, Bohrungen und Ausschnitte in einer technischen Zeichnung oder einem CAD‑Modell. Bitte beachten Sie, dass Löcher einen Mindestdurchmesser von der Blechdicke haben sollten, um saubere Schnitte zu ermöglichen.
• Walzrichtung: Markieren Sie die Walzrichtung für orientierungsabhängige Materialien (insbesondere Aluminium und Stahl) und die geplante Biegeachse.

Material und Legierung

• Werkstoffbezeichnung: Präzisieren Sie Stahlgüten (z. B. S235JR, S355MC), Edelstähle (z. B. 1.4301) oder Aluminiumlegierungen (z. B. EN AW‑5052).
• Zustand/Temper: Aluminiumlegierungen werden in verschiedenen Zuständen (z. B. H14, H32, T6) geliefert, die die Biegbarkeit beeinflussen.
• Oberflächenbeschaffenheit: Kaltgewalztes Material hat eine andere Oberflächenrauigkeit als warmgewalztes; dies wirkt sich auf die spätere Beschichtung aus.

Menge und Lieferzeit

• Stückzahl: Geben Sie die Menge pro Variante an. Serienfertiger können mehrere Bauteile im gleichen Nesting kombinieren.
• Liefertermin: Berücksichtigen Sie Produktionszeiten. Für einfache Zuschnitte können Lieferzeiten von wenigen Arbeitstagen möglich sein; komplexe abgekantete Teile benötigen längere Durchlaufzeiten.
• Teilweise Lieferung: Bei großen Projekten lohnt sich eine Teillieferung, um Montageprozesse früh zu starten.

Toleranzen und Qualitätsanforderungen

• Längentoleranzen: Legen Sie Toleranzklassen nach ISO 2768 fest oder geben Sie absolute Werte an.
• Winkeltoleranzen: Für abgekantete Bleche sollten Sie zulässige Abweichungen (z. B. ±0,5°) definieren.
• Oberflächenqualität: Bestimmen Sie, ob entgratet, geschliffen oder beschichtet geliefert werden soll.
• Nacharbeit: Bei engen Toleranzen kann eine Nachbearbeitung (Fräsen, Schleifen) erforderlich sein; planen Sie zusätzliche Zeit und Kosten ein.

Biegen und Kanten

• Biegefolge: Wenn das Bauteil mehrere Biegungen hat, definieren Sie die Reihenfolge, insbesondere wenn manche Biegungen den Zugang zu anderen erschweren.
• Innenradien und Kantlängen: Geben Sie den gewünschten Innenradius für jede Biegung an und achten Sie darauf, ob der Radius im Material oder in der Konstruktion vorgesehen ist.
• Rückfederungskorrektur: Definieren Sie, ob der Lieferant eine bestimmte Überbiegung einplanen soll oder ob Sie den Winkel in der Zeichnung als Endwinkel angeben.
• Abgekantetes Blech: Wenn Teile fertig gekantet geliefert werden, sollte die Abwicklungslänge mit K‑Faktor oder Biegeverkürzung angegeben werden.

Oberflächenbehandlung

Viele Projekte erfordern zusätzlich eine Oberflächenveredelung. Geben Sie an, ob die Bleche pulverbeschichtet, lackiert, eloxiert oder verzinkt werden sollen. Bedenken Sie, dass eine Pulverlackschicht das Maß um 60–100 µm erhöht und die Kanten abrundet.
Für Aluminium und Edelstahl ist eine Vorbehandlung entscheidend: Entfetten, Beizen und Passivieren verbessern die Lackhaftung und schützen vor Korrosion.

Verpackung und Versand

Korrosion, Kratzer und Verformungen können während des Transports auftreten. Fordern Sie geeignete Verpackungen an, wie z. B. VCI‑Papier, Feuchtigkeitsbarrierefolien und stabile Paletten. Hersteller von Präzisionsteilen verwenden oft Vakuumfolien und Trockenmittel, um Korrosion zu verhindern.
Bei abgekanteten Bauteilen sollte die Verpackung den Biegeradius schützen und ein Stapeln ohne Druckstellen ermöglichen.

Beispiele und Anwendungsfälle

Blechzuschnitte nach Maß sowie abgekantete Bleche finden sich in nahezu allen Branchen. Nachfolgend einige typische Szenarien, um die vielfältigen Einsatzmöglichkeiten zu verdeutlichen:

Maschinenbau und Anlagenbau

Gehäuse, Maschinendeckel und Schutzverkleidungen bestehen meist aus Blech. Sie müssen exakt passen, damit Staub und Flüssigkeiten ferngehalten werden. Durch maßgefertigten Zuschnitt lassen sich Aussparungen für Kabel, Lüfter und Bedienfelder einplanen. Abgekantete Bleche erhöhen die Stabilität der Konstruktion, ohne dass zusätzliche Verstrebungen notwendig sind.

Gebäudetechnik und Klimatisierung

Lüftungskanäle, Klimaschränke und Heizungsgehäuse werden häufig aus verzinktem Stahl oder Aluminium gefertigt. Hier spielen Toleranzen und dichte Übergänge eine große Rolle, damit keine Leckagen entstehen. Eine passgenaue Abwicklung verhindert Spalte. Für Außenanlagen werden häufig Aluminiumlegierungen mit Pulverbeschichtung genutzt, um Korrosion zu vermeiden.

Möbelbau und Designobjekte

Designer verwenden maßgeschneiderte Bleche für Möbel, Leuchten und Kunstobjekte. Dünne Aluminiumbleche lassen sich zu filigranen Formen biegen, während abgekantete Stahlbleche klare Kanten für industrielle Ästhetik bieten. Hier entscheiden Oberflächenveredelung und präzise Kanten über die optische Wirkung.

Fahrzeugbau und Mobilität

Karosserieteile, Innenverkleidungen und Transportboxen profitieren von Blechzuschnitten nach Maß. Aluminium wird genutzt, um Gewicht zu sparen, und abgekantete Bleche ersetzen verschweißte Winkel. Enge Toleranzen sind nötig, damit sich Bauteile ohne Nacharbeit einfügen lassen. Serienfertiger kombinieren Laserzuschnitt mit automatischem Biegen in ein und derselben Fertigungslinie.

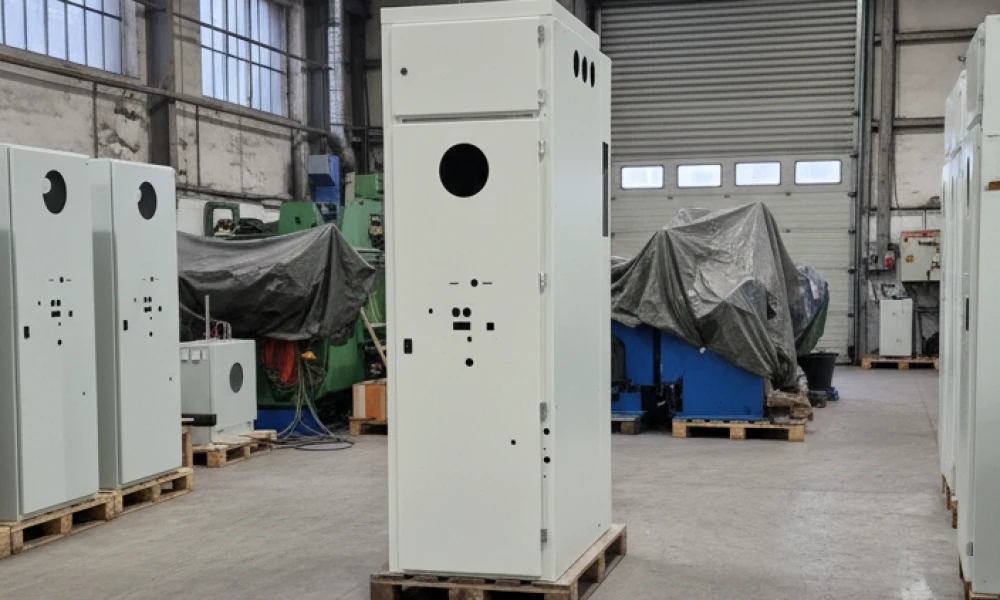

Elektro- und Schaltschrankbau

Schaltschränke, Gehäuse für Wechselrichter und elektronische Module erfordern präzise Blechzuschnitte mit Bohrungen, Gewinden und Abkantungen. Rostfreier Stahl schützt sensible Komponenten vor Feuchtigkeit. Pulver- oder Nasslackierung sorgt für elektrische Isolation und optische Attraktivität.

Anlagen für erneuerbare Energien

Für Photovoltaik- und Windkraftanlagen werden Tragstrukturen und Gehäuse aus korrosionsbeständigem Aluminium oder Edelstahl gefertigt. Abgekantete Bleche steigern die Festigkeit, sodass dünnere Bleche verwendet werden können. Maßgeschneiderte Zuschnitte ermöglichen effiziente Montagesysteme und verkürzen die Installation.

FAQ – Häufige Fragen zu Blechzuschnitten, Abkantung und Aluminiumbiegen

1. Welche Toleranzen sind bei Blechzuschnitten realistisch?
Bei Laser- und Wasserstrahlschnitten gelten je nach Dicke und Prozess ±0,10–0,30 mm als Standard. Für dicke Bleche (über 8 mm) können toleranzwerte von ±0,40 mm erforderlich sein. Prüfen Sie, ob engere Vorgaben wirklich nötig sind; jede Reduktion erhöht die Kosten.

2. Was bedeutet „abgekantetes Blech“?
Der Begriff beschreibt ein Blech, das entlang einer geraden Linie gebogen wurde – häufig um 90°, aber auch andere Winkel sind möglich. Durch das Abkanten entstehen steife Kanten, die Bauteile ohne zusätzliche Schweißnähte stabilisieren. Die Fertigung erfolgt meist mit einer CNC‑Abkantpresse.

3. Wie wähle ich den richtigen Innenradius zum Biegen?
Der Innenradius hängt vom Werkstoff, der Blechdicke und der Faserrichtung ab. Als grobe Regel gilt: Stahl ≈ 1× Dicke, Edelstahl ≈ 1–2× Dicke, Aluminium ≈ 2–3× Dicke, hochfeste Legierungen 3–5× Dicke. Ein größerer Radius reduziert das Risiko von Rissen und Rückfederung.

4. Warum ist die Walzrichtung für das Biegen wichtig?
Metalle haben eine bevorzugte Faserrichtung. Beim Biegen entlang der Walzrichtung werden die Körner gestreckt, was zu Rissen führen kann. Biegen quer zur Faserrichtung verringert dieses Risiko und erlaubt kleinere Radien.

5. Welche Aluminiumlegierungen eignen sich am besten zum Biegen?
Weiche Legierungen wie 3003 und 5052 lassen sich gut biegen und sind für viele Anwendungen geeignet. Legierungen wie 6061 oder 2024 haben hohe Festigkeit, neigen aber zum Riss; hierfür sind größere Radien oder Warmbiegen erforderlich.

6. Wie viel Überbiegung muss ich bei Aluminium einplanen?
Aluminium federt stärker zurück als Stahl. Bei einem Zielwinkel von 90° wird häufig ein Biegewinkel von 84–86° eingestellt. Der genaue Wert hängt von Legierung, Dicke und Biegeradius ab. Moderne Pressen messen den Winkel und regeln automatisch nach.

7. Was ist der Unterschied zwischen Bend Allowance und Bend Deduction?
Beide Begriffe betreffen die Berechnung der Abwicklungslänge eines gekanteten Teils. Bend Allowance (BA) ist die Länge des Bogenabschnitts, der zur Entwicklung hinzugefügt wird; sie hängt vom Winkel, dem Radius und dem K‑Faktor ab. Bend Deduction (BD) ist die Länge, um die ein Flanschschenkel gekürzt wird, um die Endlänge zu erreichen. In CAD‑Systemen wird häufig BA verwendet, während BD bei konventionellen Tabellen und Biegeparametern üblich ist.

8. Welche Angaben gehören in eine Anfrage für maßgefertigte Blechzuschnitte?
Geben Sie stets Maße (Länge, Breite, Dicke), Zeichnungen/CAD‑Datei, Werkstoff und Legierung, Menge, Toleranzen, Innenradien, Biegefolge, Oberflächenbehandlung und Verpackungsanforderungen an. Ergänzen Sie Angaben zur Walzrichtung und zum gewünschten Liefertermin. Eine vollständige Spezifikation erleichtert die Kalkulation.

9. Wie wird das fertige Blech geliefert und geschützt?
Hochwertige Lieferanten verpacken Bleche mit VCI‑Papier, Vakuumfolien und Trockenmitteln, um Korrosion zu verhindern. Abgekantete Bleche werden so gestapelt, dass keine Druckstellen entstehen. Paletten oder Holzkisten schützen die Kanten beim Transport.

10. Kann ich mehrere Materialien in einer Bestellung kombinieren?
Ja. Legen Sie jeweils separate Spezifikationen für jedes Material an, weil Schneid- und Biegeparameter unterschiedlich sind. Eine kombinierte Bestellung kann im Nesting sinnvoll integriert werden, wenn Materialien dieselbe Dicke haben.

Erfolgsfaktoren für maßgeschneiderte Blechzuschnitte

Blechzuschnitte nach Maß und abgekantete Bleche sind unverzichtbar für effiziente und hochwertige Metallkonstruktionen. Um eine passgenaue und kosteneffiziente Fertigung zu erzielen, sollten Sie:

• Material und Legierung bedarfsorientiert auswählen und die Walzrichtung definieren.
• Toleranzen realistisch festlegen, basierend auf Normen und mechanischen Anforderungen, um zusätzliche Kosten zu vermeiden.
• Nesting und Verschnittoptimierung in der Konstruktion berücksichtigen, um Materialverschwendung zu minimieren.
• Richtige Biegeradien und Biegefolgen definieren, insbesondere bei Aluminium, und die Rückfederung durch Überbiegen kompensieren.
• Umfassende Bestellinformationen bereitstellen, damit Lieferanten den Auftrag effizient planen können.
• Oberflächen- und Verpackungsanforderungen klar kommunizieren, um Korrosionsschutz und optische Qualität sicherzustellen.

Durch dieses systematische Vorgehen bauen Sie Vertrauen auf, vermeiden Fehler und können Projekte planbar umsetzen. Die Kombination aus präzisem Zuschnitt, verschnittoptimierter Fertigung und fachgerechter Biege- und Veredelungstechnik sorgt dafür, dass Ihre Bauteile genau passen und die Qualitätsanforderungen erfüllen.
