RC4‑Schaltschränke: Einbruchhemmender Schutz für kritische Infrastruktur

In einer zunehmend vernetzten und automatisierten Welt sind elektrische und elektronische Steuereinheiten ein unverzichtbarer Teil der städtischen Infrastruktur. Polleranlagen, Verkehrssteuerungen, Energieverteilungen oder Zutrittskontrollsysteme sorgen für Sicherheit, effiziente Abläufe und Komfort. Doch diese Systeme befinden sich oftmals im öffentlichen Raum und sind damit Angriffen durch Vandalismus, Diebstahl und Sabotage ausgesetzt. Um sensible Technik zuverlässig zu schützen, kommen einbruchhemmende Schaltschränke der Widerstandsklasse RC4 zum Einsatz. Diese speziell konstruierten Gehäuse verbinden mechanische Sicherheit mit Witterungsbeständigkeit und variabler Ausstattung.

Der vorliegende Artikel stellt die Besonderheiten einbruchhemmender RC4‑Schaltschränke vor: die verwendeten Materialien, die Normen, die möglichen Ausführungen und den praktischen Nutzen für Betreiber kritischer Anlagen. Darüber hinaus zeigt er, wie flexible Größen, Türanschläge und optionaler Anti‑Graffiti‑Schutz dafür sorgen, dass die Schränke sich nahtlos in ihre Umgebung integrieren.

Die Bedeutung von Einbruchhemmung

Risiken für Schaltschränke im öffentlichen Raum

Schaltschränke werden in vielen Bereichen eingesetzt – von der Energieversorgung über das Verkehrsmanagement bis hin zu Kommunikationsnetzwerken. Insbesondere im städtischen Raum stehen sie oft frei zugänglich und erfüllen zentrale Aufgaben wie die Steuerung von Pollern, Ampelanlagen oder Schranken. Potentielle Angreifer könnten versuchen, sich durch Manipulation dieser Systeme unerlaubt Zutritt zu verschaffen, Schäden zu verursachen oder Strom zu stehlen. Auch Vandalismus stellt eine ständige Gefahr dar. Herkömmliche Gehäuse sind diesen Angriffen meist nicht gewachsen.

Normative Einordnung

Um einheitliche Sicherheitsstandards zu gewährleisten, existieren internationale und nationale Normen. Die DIN EN 1627:2021‑11 legt für Türen, Fenster und Bauelemente wie Schaltschränke definierte Widerstandsklassen (Resistance Classes, RC) fest. RC 1 N und RC 2 N bieten Basisschutz gegen Gelegenheitstäter, während RC 3 bis RC 6 einen gestaffelt höheren Schutz gegen gezielte Einbruchsversuche mit mechanischen oder elektrischen Werkzeugen bieten.

Die Widerstandsklasse RC4 steht dabei für einen sehr hohen Sicherheitsstandard. Ein Bauteil dieser Klasse muss einem Angriff mit schweren Werkzeugen wie Sägen, Schlagaxt, Meißel und Akku-Bohrmaschine mindestens zehn Minuten standhalten. In der Praxis bedeutet dies, dass der Angreifer während dieses Zeitraums keine Öffnung von 30 cm Seitenlänge in das Bauteil bringen darf. Schaltschränke mit RC4‑Zertifizierung sind somit für den Schutz kritischer Infrastrukturen geeignet.

Materialien und Schutzfunktionen

Edelstahl V4A – Perfekt für den Außeneinsatz

RC4‑Schaltschränke bestehen aus Edelstahl der Qualität V4A. Diese Legierung wird auch als AISI 316 Ti bezeichnet und enthält neben Chrom und Nickel einen hohen Anteil an Molybdän und Titan. Die wichtigsten Vorteile:

• Korrosionsbeständigkeit: V4A widersteht Rostbildung und aggressiven Umwelteinflüssen wie salzhaltiger Luft, Industrieabgasen und saurem Regen. Damit eignet sich der Schrank für den langfristigen Einsatz in Städten, an Straßen oder in der Nähe von Küsten.
• Mechanische Festigkeit: Trotz seiner guten Bearbeitbarkeit ist der Stahl zäh und bruchsicher. Er hält schlagenden Belastungen stand und verformt sich nicht leicht. Diese Eigenschaften sind essenziell, um Einbruchversuche zu erschweren.
• Hygienische Oberfläche: Edelstahl ist glatt, leicht zu reinigen und hat keine offenporige Struktur. Das verhindert das Festsetzen von Schmutz, erleichtert die Pflege und erhöht die Lebensdauer.

Robustheit durch Konstruktion

Neben dem Material spielt die Konstruktion eine entscheidende Rolle für die Einbruchhemmung. RC4‑Schaltschränke besitzen verstärkte Rahmenprofile, die das Gehäuse gegen Verwindung stabilisieren. Türen und Seitenteile werden aus dicken, miteinander verschweißten Blechen gefertigt. Die Scharniere sind innenliegend oder zusätzlich geschützt, um ein Abtrennen zu verhindern. Mehrere Schließpunkte und massive Verriegelungsmechanismen verteilen den Widerstand über die gesamte Türkante.

Durch diese Bauweise ist es für Einbrecher schwierig, die Tür aufzuhebeln oder durchzubrechen. Gleichzeitig bleibt der Schrank für befugte Personen leicht zu bedienen: Hochwertige Schlösser mit mechanischer oder elektronischer Schließung bieten Komfort und Sicherheit.

Oberflächenveredelung und Anti‑Graffiti

In öffentlichen Bereichen sind Schaltschränke oftmals Ziel von Graffiti und anderen Verschmutzungen. Deshalb können RC4‑Schaltschränke mit einer Anti‑Graffiti‑Beschichtung versehen werden. Dabei handelt es sich um transparente oder farbige Speziallacke, die eine Barriere gegen Tinten, Lacke und Umweltverschmutzungen bilden. Der Vorteil: Farbe und Schmutzpartikel können nicht in die Metalloberfläche eindringen und lassen sich mit geeigneten Reinigern leicht abwaschen. Die Beschichtung ist UV‑beständig, vergilbt nicht und verlängert das gepflegte Erscheinungsbild des Schranks. Bei Bedarf ist eine Kombination aus Anti‑Graffiti‑ und Pulverbeschichtungen möglich, sodass der Schrank farblich dem Umfeld angepasst wird und dennoch leicht zu reinigen ist.

Standardmaß und individuelle Anpassung

Der RC4‑Schaltschrank ist serienmäßig in der Größe 160 × 160 × 50 cm erhältlich. Diese Abmessungen bieten ausreichend Raum für umfangreiche Steuertechnik, Akkupuffer und Verkabelung. Größere oder kleinere Maße sind auf Anfrage realisierbar. Bei der Projektplanung wird die Einbautiefe, die Anzahl der zu montierenden Komponenten und der Platzbedarf für Installations- und Wartungsarbeiten berücksichtigt.

Türvarianten

Um den Zugang zu den eingebauten Systemen zu erleichtern und gleichzeitig höchste Sicherheit zu gewährleisten, können RC4‑Schaltschränke mit verschiedenen Türkonfigurationen geliefert werden:

• Einflügelige Türen: Hier ist der Türanschlag links oder rechts wählbar. Einflügelige Türen werden bevorzugt bei kompakten Aufstellorten oder wenn der Schrank nahe an Wände oder andere Hindernisse positioniert wird.
• Doppelflügelige Türen: Diese mittig schließenden Türen ermöglichen eine breite Öffnung, sodass große Komponenten bequem eingesetzt oder gewartet werden können. Die beiden Türflügel sind miteinander verriegelt und bieten denselben Einbruchschutz wie ein einflügeliges Design.

Beide Varianten lassen sich mit verschiedenen Schließsystemen kombinieren – von mechanischen Zylinderschlössern bis hin zu elektronischen Zutrittskontrollen mit Chipkarte oder Code.

Innenraumgestaltung

Eine clevere Innenraumaufteilung erleichtert die Montage und Wartung. DIN‑Montageschienen, 19‑Zoll‑Gestellrahmen oder individuell gefertigte Einbauten ermöglichen die Aufnahme von Relais, Schaltnetzteilen, Steuerplatinen und Funktionsmodulen. Kabelkanäle und Kabelverschraubungen sorgen für Ordnung und verhindern das Eindringen von Wasser oder Staub. Durch Lüftungselemente mit Filtern lassen sich Wärmestau und Feuchtigkeit regulieren, ohne die Einbruchhemmung zu beeinträchtigen.

Normen und Sicherheitsaspekte

Einbruchschutz nach DIN EN 1627

Wie bereits erwähnt, werden Bauelemente nach ihrer Widerstandsklasse zertifiziert. Für Schaltschränke bietet die Klasse RC4 einen hohen Schutz vor professionellen Einbruchversuchen. Hersteller lassen ihre Produkte von unabhängigen Prüfinstituten testen. Die Prüfung umfasst physische Angriffe mit definierten Werkzeugsets, wobei versucht wird, innerhalb einer vorgegebenen Zeit eine Öffnung zu erzielen. Wichtig für Betreiber: Nur zertifizierte Schaltschränke dürfen als RC4‑konform bezeichnet werden. Achten Sie auf entsprechende Prüfberichte oder Konformitätsnachweise beim Kauf.

Witterungs- und Umweltschutz

Neben dem Einbruchschutz müssen Schaltschränke im Freien zuverlässig gegen Umwelteinflüsse geschützt sein. Klassische Schutzarten gemäß DIN EN 60529 (IP-Klassen) beschreiben, wie gut ein Gehäuse vor Staub und Wasser schützt. Für Außenanwendungen sind IP65 (staubdicht und wasserstrahlgeschützt) oder höher üblich. Ergänzend sind die Einsatzbedingungen zu berücksichtigen: Bei hohen Temperaturschwankungen kann eine Klimatisierung durch Lüfter, Wärmetauscher oder Klimageräte nötig sein. Eine gute Planung berücksichtigt diese Faktoren, um Kondensation und Überhitzung zu vermeiden.

Brandschutz und elektrische Sicherheit

Da Schaltschränke elektrische Komponenten beherbergen, ist der Brandschutz ein weiterer Aspekt. Kabel und Bauteile müssen nach geltenden Normen ausgelegt sein. Überspannungsschutz und Schutzleiteranschlüsse gewährleisten elektrische Sicherheit. In Bereichen mit erhöhter Brandgefahr können zusätzliche Brandschutzverkleidungen oder -platten erforderlich sein.

Anwendungsfelder

Innenstadtabsicherung und Pollersteuerung

Innenstädte schützen sich zunehmend mit versenkbaren Pollern vor unbefugtem Fahrzeugverkehr und zur Terrorabwehr. Diese Poller müssen zuverlässig gesteuert werden, denn im Ernstfall dürfen sie Rettungsfahrzeuge nicht behindern. RC4‑Schaltschränke beherbergen die Steuerungscomputer, Hydraulik‑ oder Elektromechanik, Notstromversorgungen und Kommunikationsmodule, die eine Polleranlage betreiben. Durch den hohen Einbruchschutz ist gewährleistet, dass Unbefugte die Poller nicht manipulieren können.

Verkehrstechnik und Parkraummanagement

Verkehrsampeln, Schranken, Parkleitsysteme und Geschwindigkeitsmessgeräte benötigen dezentrale Steuerkästen. Einbruchhemmende Schaltschränke schützen diese Technik vor Beschädigung und unerlaubtem Zugriff. Dank der korrosionsbeständigen Bauweise eignen sie sich ebenso für Parkhäuser, Brücken und Tunnelanlagen.

Energie- und Kommunikationsnetze

Dezentrale Energieversorgung (z. B. für Ladeinfrastruktur oder Batteriespeicher) und Kommunikationsknotenpunkte (z. B. Glasfaserknoten, Mobilfunkverteiler) stellen attraktive Ziele für Saboteure dar. Einbruchhemmende Gehäuse verhindern, dass Täter Kabel kappen, Geräte entwenden oder Funktionsstörungen verursachen. Gleichzeitig schützen sie die empfindliche Elektronik vor Witterung, sodass der Betrieb langfristig gesichert ist.

Sicherheits- und Überwachungssysteme

Kameras, Sensorik und Alarmsysteme übertragen Daten an zentrale Schaltschränke. Werden diese Systeme manipuliert, können ganze Sicherheitsketten ausgehebelt werden. RC4‑Schaltschränke verhindern Zugriffe und bieten Platz für redundante Systeme, die im Alarmfall einspringen.

Industrie und Gewerbe

Auch in der industriellen Produktion kommen einbruchhemmende Schaltschränke zum Einsatz. Besonders in außenliegenden Anlagen – wie Tankfeldern, Hafenanlagen oder chemischen Produktionsstätten – müssen Steuerungen gegen Vandalismus, Sabotage und extreme Umwelteinflüsse geschützt werden. Dank individueller Größe können RC4‑Schaltschränke große Steuerungen aufnehmen oder als Sammelpunkt für diverse Komponenten dienen.

Planung und Integration

Bedarfsanalyse und Beratung

Die Auswahl des richtigen RC4‑Schaltschranks beginnt mit einer gründlichen Bedarfsanalyse. Welche Geräte sollen untergebracht werden? Wie groß ist der Platzbedarf? Welche Sicherheitsanforderungen existieren? Je detaillierter diese Fragen geklärt werden, desto besser lässt sich ein passendes Gehäuse auswählen. Hersteller wie GEMTEC bieten eine umfassende Beratung und gehen gemeinsam mit dem Kunden alle Parameter durch – von der RC‑Klassifizierung über IP‑Schutzarten bis zur optischen Gestaltung.

Umsetzung und Montage

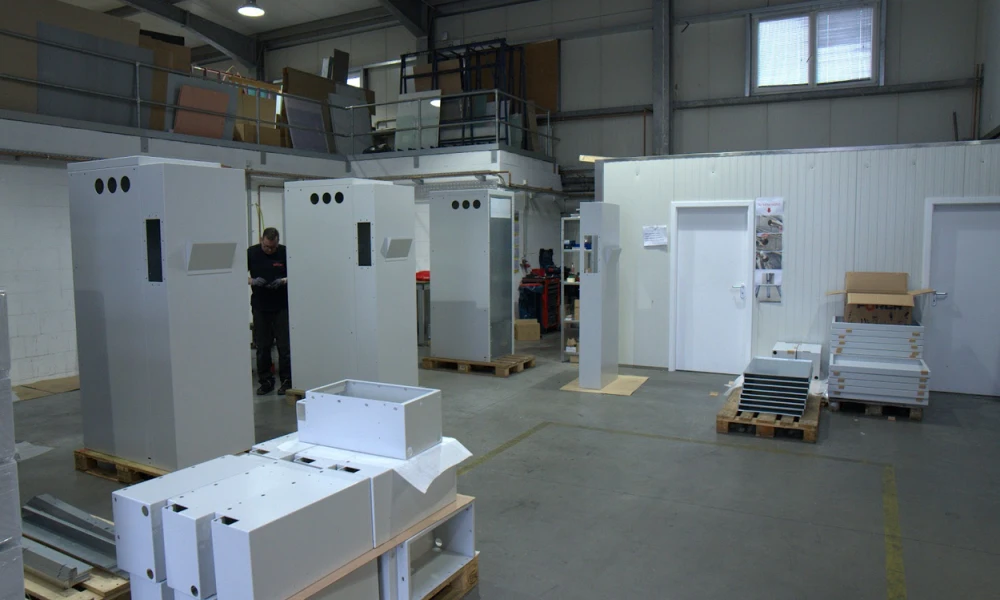

Nach der Konzeption folgt die Herstellung des Gehäuses. Dabei wird das Edelstahlblech zugeschnitten, gekantet, verschweißt und geschliffen. Anschließend erfolgt die Montage der Tür, Scharniere, Schlösser und Dichtungen. Für Sondergrößen oder spezielle Innenausstattungen werden individuell angepasste Rahmen und Halterungen gefertigt.

Bei der Montage vor Ort ist ein stabiles Fundament wichtig. Schaltschränke lassen sich auf Betonplatten befestigen, können aber auch an vorhandenen Gebäudestrukturen oder Masten montiert werden. Wichtig ist, dass der Untergrund das Gewicht trägt und der Schrank gerade ausgerichtet ist. Nach der mechanischen Installation werden die elektrischen Komponenten montiert und angeschlossen. Abschließend erfolgt eine Funktionsprüfung und die Übergabe an den Betreiber.

Wartung und Inspektion

Einbruchhemmende Schaltschränke sind robust, erfordern aber dennoch regelmäßige Inspektionen. Folgende Maßnahmen sind empfehlenswert:

1. Kontrolle der Schließmechanismen: Schlösser, Riegel und Scharniere sollten geölt und auf Beschädigungen geprüft werden.
2. Prüfung der Dichtungen: Türdichtungen und Durchführungen müssen intakt sein, damit weder Wasser noch Staub eindringen.
3. Reinigung der Oberflächen: Eine Anti‑Graffiti‑Beschichtung erleichtert die Entfernung von Verschmutzungen. Regelmäßiges Abwischen bewahrt die Schutzschicht und das Erscheinungsbild.
4. Überprüfung der Elektronik: Steckverbindungen, Kabelkanäle und Elektronikmodule sollten auf lockere Verbindungen und Korrosion kontrolliert werden. Überspannungsschutz und Erdungen sind zu prüfen.
5. Klimatisierung: Filter und Lüfter müssen regelmäßig ausgetauscht oder gereinigt werden, um eine zuverlässige Belüftung zu gewährleisten.

Zukunftsperspektiven

Mit der zunehmenden Digitalisierung und Automatisierung wächst die Bedeutung von sicherer Infrastruktur. Smarte Städte integrieren mehr Sensoren, Steuerungen und Kommunikationspunkte in ihren öffentlichen Raum. Diese müssen sowohl physisch als auch digital geschützt sein. RC4‑Schaltschränke sind Teil dieses Sicherheitskonzepts. In Zukunft ist zu erwarten, dass die Anforderungen weiter steigen:

• Integration von IoT‑Sensorik: Schränke könnten mit Überwachungssensoren ausgestattet werden, die Manipulationsversuche erkennen und Alarm schlagen.
• Energieeffiziente Klimatisierung: Fortschrittliche passive Kühlkonzepte oder adaptive Lüftungssysteme reduzieren den Energiebedarf bei gleichbleibendem Schutz.
• Modulare Bauweise: Um Wartung und Erweiterungen zu erleichtern, könnten Gehäuse modular aufgebaut werden. Komponenten lassen sich austauschen, ohne den gesamten Schrank zu ersetzen.
• Vernetzte Sicherheitssysteme: Einbruchhemmende Schaltschränke könnten Teil eines übergeordneten Sicherheitsnetzes werden, das über Funk oder Glasfaser mit Leitstellen verbunden ist und im Fall eines Angriffs automatisch Gegenmaßnahmen einleitet.

Technische Erweiterungen und Best Practices

Remote‑Überwachung und Zustandskontrolle

Neben der klassischen Aufgabenstellung – den physischen Schutz sensibler Technik – lässt sich ein moderner RC4‑Schaltschrank mit digitalen Funktionen ausstatten. Integrierte Sensorik zur Fernüberwachung kann ständig Daten zu Temperatur, Luftfeuchtigkeit, Vibrationen oder Öffnungsversuchen erfassen. Diese Sensoren verbinden sich mit einem Netzwerkmodul und senden die Messwerte an eine Leitstelle oder einen Cloud‑Dienst. So erhalten Betreiber rechtzeitig Meldungen, wenn sich ein potenzieller Einbruch anbahnt oder das Klima im Schrank droht, die Elektronik zu beeinträchtigen. Der zusätzliche Aufwand in der Planung lohnt sich langfristig, da Ausfallzeiten reduziert und Wartungsintervalle optimiert werden. Zustandsinformationen helfen, präventive Maßnahmen zu ergreifen, bevor ein Schaden entsteht.

Intelligente Klimatisierung

Traditionelle Schaltschränke im Außenbereich werden meist über passive Belüftung oder simple Lüfter gekühlt. Moderne Konzepte gehen einen Schritt weiter und setzen auf intelligente Klimatisierungssysteme. Dabei kommen temperaturgeregelte Ventilatoren, Wärmetauscher und smarte Heizelemente zum Einsatz, die in Abhängigkeit von Umgebungsbedingungen gesteuert werden. Über eine integrierte Steuerung passt sich die Kühlung dynamisch an die Außentemperatur und die Wärmeentwicklung der eingebauten Geräte an. Dies erhöht die Energieeffizienz und verhindert Kondensation. In kalten Klimazonen kann eine Heizung zuschalten, um ein Einfrieren empfindlicher Module zu vermeiden. Durch diese Maßnahmen bleibt die Funktion auch bei extremen Temperaturen erhalten, und die Lebensdauer der installierten Komponenten steigt.

Ergonomische Innenraumgestaltung

Ein häufig unterschätzter Aspekt ist die Ergonomie im Inneren des Schranks. Eine durchdachte Anordnung der Komponenten erleichtert die Installation und Wartung. Bedienerfreundliche Schienen und Schwenkrahmen ermöglichen, Geräte nach vorne zu ziehen, ohne sie ausbauen zu müssen. Farblich codierte Verkabelung, klare Kennzeichnungen und modulare Stecksysteme minimieren Fehlerquellen und verkürzen die Servicezeiten. Mit rutschfesten Unterlagen, Griffmulden und abgerundeten Kanten wird die Arbeitssicherheit erhöht. Bei größeren Anlagen kann eine teilbare Montageplatte eingesetzt werden, sodass Techniker einzelne Sektionen ausbauen können, während der Rest des Systems weiterläuft. Wer diese Aspekte berücksichtigt, steigert die Produktivität des Wartungspersonals und reduziert das Risiko von Beschädigungen.

Fallstudien und Erfahrungsberichte

Viele erfolgreiche Projekte zeigen, wie vielfältig RC4‑Schaltschränke genutzt werden können. In der Innenstadtabsicherung dienen sie als Steuereinheiten für versenkbare Polleranlagen, die in Fußgängerzonen und Veranstaltungsbereichen eingesetzt werden. In der Transportbranche sichern sie Bahn‑Signaltechnik, Weichensteuerungen und Notfallanlagen. Industriebetriebe verwenden einbruchhemmende Gehäuse für sicherheitskritische Mess‑ und Regeltechnik, die oft unter freiem Himmel montiert wird. Aus der Praxis lässt sich lernen, welche Konfigurationen sich bewährt haben. Betreiber berichten, dass eine durchgängige Planung – von der Auswahl des Standorts über das Fundament bis zur Einbindung in ein digitales Alarmmanagement – entscheidend für den langfristigen Betrieb ist. Die Analyse konkreter Anwendungsfälle hilft anderen, typische Fehler zu vermeiden und die beste Lösung für die eigene Situation zu wählen.

Empfehlungen für Installation und Betrieb

Für die erfolgreiche Umsetzung einbruchhemmender Schaltschränke bieten sich einige Best Practices an. Eine solide Standortanalyse bewertet Umweltbedingungen, Zugangssicherheit, Fluchtwege und den Einfluss von Verkehr. Planer sollten das Fundament so dimensionieren, dass Schwingungen und Setzungen ausgeschlossen sind. Beim Kabelmanagement empfiehlt sich der Einsatz vorgesehener Durchführungen und Kabelverschraubungen, um Manipulationen zu erschweren. Das Personal, das den Schrank betreibt, muss geschult werden: Schulungen vermitteln, wie Schlösser und Schließsysteme gewartet werden, wie eine Reinigung ohne Beschädigung der Anti‑Graffiti‑Schicht erfolgt und wie elektronische Komponenten sicher ausgetauscht werden. Notfallpläne regeln das Vorgehen bei Einbruchsversuchen oder Störungen. Werden diese Praktiken umgesetzt, erhalten Betreiber ein System, das nicht nur widerstandsfähig, sondern auch effizient zu betreiben ist.

Einbruchhemmende RC4‑Schaltschränke sind unverzichtbar für den Schutz kritischer Infrastruktur im öffentlichen Raum und in der Industrie. Durch die Verwendung von hochwertigem V4A‑Edelstahl, einer stabilen Konstruktion und optionaler Anti‑Graffiti‑Beschichtung vereinen sie Sicherheit, Langlebigkeit und ein gepflegtes Erscheinungsbild. Dank variabler Türkonfigurationen und Sondergrößen lassen sie sich an unterschiedlichste Anforderungen anpassen. Normen wie DIN EN 1627:2021‑11 stellen sicher, dass die Gehäuse definierte Einbruchwiderstände erfüllen. In Kombination mit durchdachter Planung, fachgerechter Montage und regelmäßiger Wartung bieten RC4‑Schaltschränke zuverlässigen Schutz für Pollersteuerungen, Verkehrsanlagen, Energie- und Datenverteiler sowie viele andere Anwendungen.

FAQ – Häufig gestellte Fragen

Wofür steht die Abkürzung RC4?
RC4 bezeichnet die Widerstandsklasse 4 nach DIN EN 1627. Sie definiert die Anforderungen an den Einbruchwiderstand, wobei Bauteile dieser Klasse Angriffe mit schweren Werkzeugen mindestens zehn Minuten lang standhalten müssen.

Warum ist Edelstahl V4A das richtige Material für RC4‑Schaltschränke?
V4A‑Edelstahl enthält Molybdän und Titan, was ihm eine überragende Korrosionsbeständigkeit verleiht. Gleichzeitig ist der Stahl zäh und lässt sich gut bearbeiten, wodurch stabile Gehäuse mit langer Lebensdauer entstehen.

Welche Vorteile bietet eine Anti‑Graffiti‑Beschichtung?
Die Beschichtung verhindert, dass Lacke und Schmutz in die Oberfläche des Gehäuses eindringen. Dadurch lassen sich Graffiti einfach entfernen, ohne das Material zu beschädigen oder aufwendig zu reinigen.

Sind andere Größen als 160 × 160 × 50 cm erhältlich?
Ja, RC4‑Schaltschränke können an individuelle Anforderungen angepasst werden. Hersteller wie GEMTEC bieten Sondergrößen an, die je nach Platzbedarf und Funktion gestaltet werden.

Wie wähle ich die richtige Türvariante?
Die Wahl hängt von der Aufstellungssituation und dem Platzangebot ab. Bei engen Platzverhältnissen sind einflügelige Türen sinnvoll, bei größeren Schaltschränken erleichtern doppelflügelige Türen den Einbau und die Wartung der Technik.
