ISO 2768 vs. ISO 9013: Toleranzen in der Blechbearbeitung

Warum Normen für Toleranzen wichtig sind

Stellen Sie sich vor, zwei aufwendig hergestellte Blechteile passen nicht zusammen, weil ein Loch um wenige Zehntelmillimeter versetzt ist. Solche Probleme lassen sich vermeiden, wenn die Toleranzen – also die zulässigen Abweichungen vom Sollmaß – klar definiert und eingehalten werden. In der Blechbearbeitung sorgen Standards dafür, dass Konstrukteure, Fertiger und Qualitätsprüfer dieselbe Sprache sprechen. Die international gültige ISO 2768 legt allgemeine Toleranzen für lineare und Winkelmaße fest, während ISO 9013 speziell für thermische Schneidverfahren wie Lasern, Plasma- und Autogenschneiden präzise Qualitätsstufen definiert. Für technische Entscheiderinnen und Einkäufer ist es unerlässlich, diese Normen zu kennen, damit Zeichnungen korrekt interpretiert und Bauteile wirtschaftlich gefertigt werden können.

Als mittelständisches Unternehmen mit Sitz in Königs Wusterhausen bei Berlin vereint die GEMTEC GmbH seit 1992 nahezu alle Fertigungsschritte unter einem Dach. Vom Laserschneiden über das Abkanten bis zur Baugruppenmontage profitieren Kunden von nur einer Ansprechperson, kurzen Kommunikationswegen und termingerechter Lieferung. Diese bereichsübergreifende Zusammenarbeit garantiert, dass Toleranzen über den gesamten Prozess hinweg konsistent eingehalten werden. Darüber hinaus stehen Werte wie Zuverlässigkeit, Qualität und Persönlichkeit im Mittelpunkt: GEMTEC hält zugesagte Termine ein, verwendet hochwertige Materialien und legt Wert auf einen direkten Draht zu den Kunden.

Grundlagen der Toleranz: Begriffe und Funktionen

Was bedeutet „Toleranz“?

In der technischen Fertigung ist Toleranz die zulässige Abweichung eines realen Maßes vom theoretisch gewünschten Wert. Sie wird durch eine obere und eine untere Grenzmaßangabe definiert. Toleranzen sorgen dafür, dass Bauteile trotz unvermeidbarer Abweichungen zusammenpassen und in der Montage korrekt funktionieren. Ohne definierte Toleranzen müssten Hersteller jedes Bauteil auf das exakte Nennmaß fertigen, was mit erheblichem Aufwand und Kosten verbunden wäre.

Warum Toleranzen im Metallbau entscheidend sind

Bauteile aus Stahl, Edelstahl oder Aluminium unterliegen beim Laserschneiden, Biegen und Schweißen verschiedenen Einflüssen: Materialstreuungen, Wärmeeintrag und Werkzeugverschleiß führen zu Maßabweichungen. Normgerechte Toleranzen geben sowohl Planern als auch Fertigern einen Rahmen, innerhalb dessen diese Abweichungen akzeptabel sind. Ein zu enges Toleranzfeld erhöht die Produktionskosten, ein zu weites erschwert die Montage. Ziel ist es, die funktionalen Anforderungen zu erfüllen und gleichzeitig wirtschaftlich zu fertigen – ein Spannungsfeld, das eine fundierte Kenntnis der Normen voraussetzt.

Die Norm ISO 2768: Allgemeine Toleranzen für Maschinenbauteile

Aufbau und Geltungsbereich

Die ISO 2768 ist ein zweiteiliges Normenwerk. Teil 1 (ISO 2768‑1) regelt allgemeine Toleranzen für Längen- und Winkelmaße, sofern auf der Zeichnung keine spezifischen Grenzmaße angegeben sind. Teil 2 (ISO 2768‑2) definiert Toleranzen für Form- und Lagetoleranzen wie Geradheit, Ebenheit, Rechtwinkligkeit und Symmetrie.

Die Norm unterteilt die Toleranzbereiche in vier Klassen, wobei f (fein) die engste und v (sehr grob) die weiteste Klasse darstellt. In der Blechbearbeitung wird häufig die Klasse m (mittel) verwendet, da sie einen guten Kompromiss zwischen Fertigungsaufwand und Passgenauigkeit bietet.

Toleranzbereiche für Längenmaße

Die nachfolgenden Werte geben einen Überblick über die zulässigen Abweichungen der Toleranzklasse m nach ISO 2768‑1. Sie orientieren sich an der Nennmaßlänge des Bauteils und sind deshalb für Konstrukteure von zentraler Bedeutung:

• 0,5 mm bis 3 mm: ± 0,10 mm – für sehr kleine Features, wie z. B. schmale Schlitze oder dünne Flansche.
• Über 3 mm bis 6 mm: ± 0,10 mm – für kleinere Ausschnitte, Bohrungen oder Laschen.
• Über 6 mm bis 30 mm: ± 0,20 mm – typisches Maß für die meisten Blechteile, etwa Laschenlängen und Lochabstände.
• Über 30 mm bis 120 mm: ± 0,30 mm – für längere Schenkellängen oder Schnittkanten.
• Über 120 mm bis 400 mm: ± 0,50 mm – bei größeren Platten und Abkantteilen.

Für feinere Toleranzen der Klasse f sind die Werte halbiert, während coarse (c) und very coarse (v) breitere Grenzmaße zulassen. Die Auswahl der Toleranzklasse sollte sich an der Funktion und dem Montageaufwand orientieren: Handelt es sich um eine Passung oder nur um ein unkritisches Verkleidungsblech?

Runden, Fasen und Winkelmaße

Neben Längenmaße definiert ISO 2768‑1 auch Toleranzen für Außenradien und Fasen. In der mittleren Toleranzklasse m dürfen Rundungen im Bereich von 0,5 mm bis 3 mm um ± 0,4 mm abweichen. Bei größeren Radien wächst die Toleranz entsprechend.

Für Winkelmaße legt ISO 2768 maximal zulässige Abweichungen in Grad und Minuten fest. So darf ein Winkel bis 10 mm Schenkellänge in der Klasse m um ± 1° abweichen, bei 30 mm Schenkellänge um ± 0°30′ und bei größeren Abmessungen entsprechend enger. Diese Werte verhindern, dass sich Blechbauteile durch kleine Winkelabweichungen verkeilen.

Form- und Lagetoleranzen nach ISO 2768‑2

Teil 2 der Norm definiert Toleranzen für geometrische Merkmale. Für Geradheit und Ebenheit liegen die zulässigen Abweichungen je nach Nennlänge zwischen 0,2 mm und 1,6 mm, gegliedert in die Klassen H, K und L. Diese Werte begrenzen Welligkeiten und Verzug, etwa nach dem Laserschneiden oder Abkanten.

Die Norm behandelt außerdem Rechtwinkligkeit, Symmetrie und Laufabweichungen. Diese geometrischen Toleranzen garantieren, dass Bohrungen, Schnitte und Kanten korrekt zueinander ausgerichtet sind. Wichtig: Während ISO 2768 in der Blechbearbeitung oft als allgemeiner Rahmen dient, sollten kritische Funktionsmaße (Passungen, Lagerflächen) stets individuell toleriert werden.

ISO 9013: Qualitätsklassen für thermische Schneidverfahren

Herkunft und Zweck der Norm

Die ISO 9013 wurde speziell für thermische Schneidverfahren entwickelt und definiert die Qualität der Schnittkanten. Dazu gehören Laserschneiden, Plasma- und Autogenschneiden sowie Brennschneiden. Die Norm bewertet die Schnittqualität anhand zweier Hauptkriterien: der Perpendicularity (u) – also die Abweichung der Schnittkante von der Senkrechten – und der Oberflächenrauheit Rz5, welche die Höhe der Rillen (Drag Lines) in der Schnittfläche beschreibt.

Vier Qualitätsbereiche nach ISO 9013

ISO 9013 unterteilt die thermischen Schnittqualitäten in vier Bereiche (Range 1 bis Range 4), die sich durch Toleranzformeln definieren. Die Perpendicularity u und die Oberflächenrauheit Rz5 hängen linear von der Materialdicke t ab:

• Range 1 (beste Qualität): u ≤ 0,05 + 0,003·t mm und Rz5 ≤ 10 + 0,6·t µm. Diese Qualität wird bei Präzisions­baugruppen benötigt, z. B. in der Medizintechnik.
• Range 2 (gehobene Qualität): u ≤ 0,15 + 0,007·t mm und Rz5 ≤ 40 + 0,8·t µm. Modernes Faserlaserschneiden erreicht diesen Standard für die meisten Materialien.
• Range 3 (mittlere Qualität): u ≤ 0,40 + 0,010·t mm und Rz5 ≤ 70 + 1,2·t µm. Geeignet für Strukturteile, bei denen eine moderate Rauheit akzeptabel ist.
• Range 4 (grobe Qualität): u ≤ 0,80 + 0,020·t mm und Rz5 ≤ 110 + 1,8·t µm. Wird bei groben Trennschnitten oder dort eingesetzt, wo anschließende Bearbeitung folgt.

Diese Formel zeigt: Mit zunehmender Materialdicke steigen die zulässigen Abweichungen. Während bei einem 10 mm dicken Stahlblech in Range 1 die Perpendicularity maximal 0,08 mm betragen darf, sind bei Range 3 bereits 0,5 mm zulässig. Die Wahl der Qualitätsstufe hängt also von der späteren Verwendung ab: Sichtteile erfordern meist Range 1 oder 2, roh bearbeitete Teile hingegen Range 3 oder 4.

Maßtoleranzen nach ISO 9013-1

ISO 9013-1 gibt neben den Qualitätsbereichen auch dimensionsbezogene Toleranzen an, die sich nach Materialdicke und Nennmaß richten. Das TEPROSA-Laserportal listet diese in Tabellen: Bei dünnem Blech (0 bis 1 mm) beträgt die Abweichung ± 0,075 mm bis ± 0,1 mm. Für Bleche von 1 mm bis 3,15 mm sind ± 0,1 mm bis ± 0,2 mm zulässig. Ab 6,3 mm erhöhen sich die tolerierten Abweichungen bis auf ± 0,45 mm. Bei noch dickeren Platten können diese Werte bis über ± 2 mm ansteigen, weshalb für dickes Material oftmals mechanische Nachbearbeitung (z. B. CNC-Fräsen) eingeplant wird.

Perpendicularity und Rauheit – Messverfahren

Perpendicularity u misst die Abweichung der Schnittkante von der idealen Senkrechten. Nach der Norm wird die Schnittkante gereinigt, mit einem Präzisionswinkel an die Plattenoberfläche gelegt und mithilfe von Fühlerlehren die größte Abweichung ermittelt. Um reproduzierbare Ergebnisse zu erhalten, wird jeweils das oberste und unterste Zehntel des Schnitts (die Burrzonen) ausgenommen und der maximale Wert als u‑Parameter bestimmt. Ein hoher u‑Wert deutet darauf hin, dass der Laserstrahl zum Material hin konisch auseinander läuft; Parameter wie Fokusposition, Schneidgeschwindigkeit und Gasdruck sind zur Optimierung entscheidend.

Die Rauheitskennzahl Rz5 beschreibt den mittleren Abstand zwischen fünf aufeinanderfolgenden Profilspitzen und -tälern. Je geringer der Wert, desto glatter die Schnittkante. Faserlaser liefern in dünnen Blechen typische Rz5‑Werte zwischen 12 und 30 µm, während CO₂‑Laser und Plasma höhere Rauheiten erzeugen. Eine niedrige Rauheit reduziert den Nachbearbeitungsaufwand, z. B. beim anschließenden Beschichten oder Schweißen.

ISO 2768 vs ISO 9013: Unterschiede und Anwendungsgebiete

Unterschiedliche Prozesse, unterschiedliche Normen

Der wohl wichtigste Unterschied zwischen den beiden Normen liegt im Anwendungsbereich. ISO 2768 gilt prozesseunabhängig für alle Längen- und Winkelmaße, solange diese nicht auf der Zeichnung individuell toleriert werden. Sie richtet sich also an CNC-Fräserei, Drehteile, Biegearbeiten oder Schweißbaugruppen. ISO 9013 hingegen wurde für thermische Schnittverfahren entwickelt und betrachtet die Schnittqualität spezifisch hinsichtlich Perpendicularity und Oberflächenrauheit.

Toleranzklassen vs. Qualitätsklassen

ISO 2768 arbeitet mit vier Toleranzklassen (f, m, c, v), die man je nach Funktions- und Fertigungsanforderung auswählt. Im Gegensatz dazu definiert ISO 9013 vier Qualitätsbereiche (Range 1–4), deren Grenzen von der Materialdicke t abhängen. Während ISO 2768 Werte in Millimetern oder Winkeln angibt, nutzt ISO 9013 Formeln (0,05 + 0,003·t etc.) und verknüpft diese mit Oberflächenrauheitswerten.

Praxisbeispiele

• Laserzuschnitt einer Abdeckplatte aus 3 mm Edelstahl: Für die äußere Kontur reicht in der Regel ISO 2768‑m mit ± 0,20 mm aus. Wird die Platte sichtbar montiert, sollte die Schnittkante glatt sein; daher empfiehlt sich ISO 9013 Range 1 mit u ≤ 0,059 mm und Rz5 ≤ 11,8 µm.
• Schweißteil mit grobem Zuschnitt für anschließende Fräsbearbeitung: Hier kann der Zuschnitt nach ISO 9013 Range 3 erfolgen, da die hohe Rauheit später durch mechanische Bearbeitung entfernt wird. Die Endmaße werden durch individuelle Toleranzen auf der Zeichnung oder ISO 2768 festgelegt.
• Blechgehäuse mit gekanteten Profilen: Für das Biegen selbst gelten die allgemeinen Toleranzen aus ISO 2768; die Laserzuschnitte sollten Range 2 erfüllen, damit die Kanten rechtwinklig genug sind und die Rückfederung beim Biegen nicht zu großen Verzug verursacht.

Diese Beispiele zeigen: Häufig werden beide Normen kombiniert. Die Laserqualität wird über ISO 9013 definiert, während die anschließenden Maße und Winkel nach ISO 2768 oder individuellen Toleranzen angegeben werden. Dadurch können Konstrukteure klare Anforderungen definieren und Fertiger die Prozesse entsprechend wählen.

Spannungen, K‑Faktor und Biegezugaben

Zug- und Druckspannungen beim Biegen

Beim Blechbiegen entstehen auf der Innenseite der Biegung Druckspannungen und auf der Außenseite Zugspannungen. Zwischen beiden Zonen liegt die neutrale Faser, ein imaginärer Bereich, der seine Länge beim Biegen nicht verändert. Der Abstand dieser neutralen Achse von der Innenseite hängt vom Verhältnis zwischen Innenradius und Materialdicke ab und wird durch den K‑Faktor beschrieben.

Definition des K‑Faktors

Der K‑Faktor ist das Verhältnis zwischen der Blechdicke T und der Lage der neutralen Faser t: K = t / T. Liegt die neutrale Faser genau in der Mitte des Materials, beträgt K = 0,5; verschiebt sie sich zur Innenseite, sinkt der K‑Faktor. Typische Werte liegen zwischen 0,3 und 0,5. Ein kleiner Innenradius (Ri) und dünnes Material verlagern die neutrale Faser nach innen, wodurch der K‑Faktor sinkt. Die Biegezulage (bend allowance) lässt sich mit folgender Formel berechnen:

Biegezulage BA = Θ × (Ri + K × T)

Hierbei ist Θ der Biegewinkel in Radiant, Ri der Innenradius, T die Blechdicke. Die Biegezulage wird zur ungebogenen Länge addiert, um die Gesamtlänge des Zuschnitts zu bestimmen. Wird der K‑Faktor falsch angenommen, können die Zuschnitte zu kurz oder zu lang werden – nachträgliches Anpassen verursacht unnötigen Ausschuss. Moderne CAD‑Systeme erlauben die Simulation von Biegeprozessen und ermitteln den korrekten K‑Faktor auf Basis von Materialdaten und Werkzeuggeometrie.

Einfluss von Materialien und Kornrichtung

Die Materialwahl beeinflusst den K‑Faktor. Weiche Aluminiumlegierungen ermöglichen einen K‑Faktor von 0,35 bis 0,45, während hochfester Stahl höhere Radien benötigt und daher einen K‑Faktor um 0,42 aufweist. Auch die Walzrichtung spielt eine Rolle: Biegen quer zur Walzrichtung verringert das Risiko von Rissen, verschiebt aber die neutrale Faser stärker als parallel gebogene Teile. Diese Aspekte sind wichtig, wenn ISO 2768‑Toleranzen eingehalten werden sollen – denn ein falsch berechneter Zuschnitt führt zu Maßabweichungen außerhalb des Toleranzbandes.

Vom Laserschneiden bis zur Baugruppenmontage

Laserschneiden – präzise Konturen und variable Qualitäten

Beim Laserschneiden trifft ein gebündelter Lichtstrahl auf das Metall, schmilzt oder verdampft es und trennt so die Kontur. Laserschneiden ist berührungslos, erzeugt keine Werkzeugverschleißkosten und ermöglicht filigrane Geometrien mit engen Radien und scharfen Innenkonturen. Die Schnittkanten sind glatt, Gratbildung minimal. Faserlaser erreichen besonders hohe Geschwindigkeiten und können Edelstahl, Stahl und Aluminium bis zu mehreren Millimetern Dicke wirtschaftlich bearbeiten.

Die erreichbare Toleranz hängt jedoch vom Material und der Schnittqualität ab. Wie in ISO 9013 beschrieben, liegt bei dünnen Blechen die Maßabweichung zwischen ± 0,075 mm und ± 0,1 mm. Bei mittleren Dicken (3–6 mm) erhöhen sich die Toleranzen auf ± 0,2 mm bis ± 0,25 mm. Für dicke Platten ab 10 mm sind ± 0,3 mm bis ± 0,45 mm üblich. Die Rauheit nimmt ebenfalls mit der Dicke zu. Deshalb werden lasergefertigte Rohteile für präzise Baugruppen oft anschließend gefräst oder geschliffen.

Stanzen, Abkanten und Rundbiegen

Neben dem Laserschneiden kommen Stanzen und Nibbeln zum Einsatz, insbesondere bei Serienfertigung mit wiederkehrenden Formen. Sie liefern hohe Produktivität und niedrige Stückkosten, sind jedoch weniger flexibel als Laserverfahren. Abkanten und Rundbiegen formen das Blech dreidimensional: Hydraulische Abkantpressen erzeugen exakte Winkel, während Rundbiegemaschinen Zylinder und konische Strukturen ermöglichen. Hierbei ist die Kenntnis des K‑Faktors entscheidend, um die Zuschnittlänge korrekt zu bestimmen und die ISO 2768‑Toleranzen einzuhalten.

Schweißen und thermisches Fügen

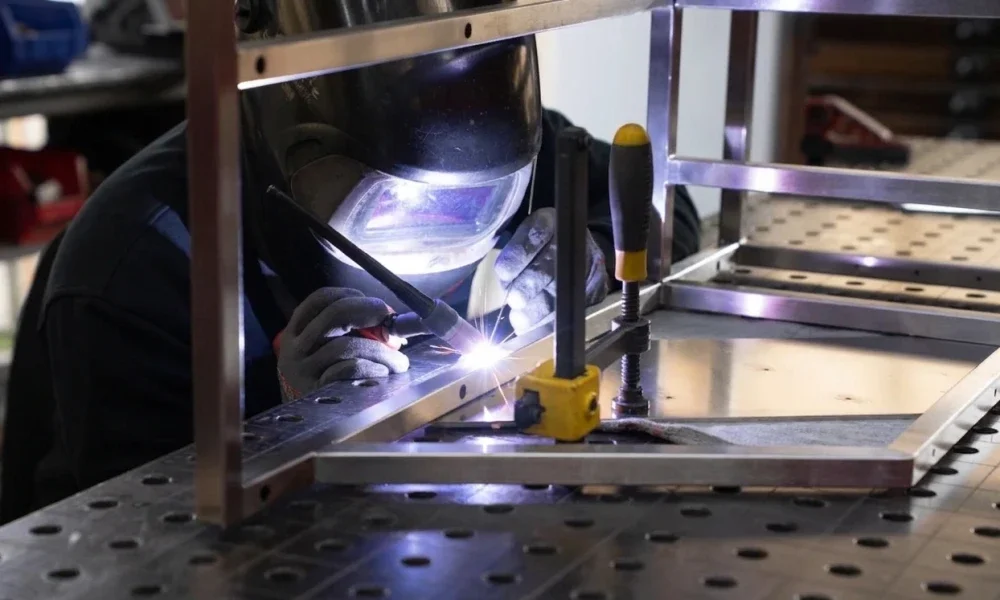

Nach dem Zuschneiden und Biegen werden die Teile durch Schweißen verbunden. GEMTEC bietet WIG-, MAG- und Laser­schweißprozesse an, mit denen unterschiedliche Materialien und Wandstärken verarbeitet werden können. Saubere Schweißnähte sind insbesondere für Baugruppen wichtig, die nach ISO 9013 Range 1 oder 2 gefertigt wurden, da eine grobe Naht die Maßgenauigkeit beeinträchtigen kann. Im Anschluss an das Schweißen folgt häufig das Entgraten, Schleifen und Oberflächenveredeln (z. B. Pulverbeschichten), um die geforderte Oberflächenqualität zu erreichen.

Baugruppenmontage – Integration aller Prozesse

Die Baugruppenmontage bildet den Abschluss der Fertigungskette. Bereits bei der Konstruktion sollten Montage­gerechtheit und Toleranzen berücksichtigt werden. Durch den Vorteil, dass GEMTEC Laserzuschnitt, Biegen, Schweißen und Montage aus einer Hand anbietet, können Toleranzketten durchgängig kontrolliert werden. Teilfertige Baugruppen durchlaufen Funktionsprüfungen; Abweichungen werden frühzeitig erkannt und korrigiert. Die Montageabteilung fügt mechanische Komponenten sowie Kaufteile zusammen und stellt sicher, dass die finalen Abmessungen den Spezifikationen entsprechen.

Projektplanung: Toleranzmanagement in der Praxis

Die Wahl der richtigen Toleranzklasse ist ein Balanceakt zwischen Produktanforderung und Wirtschaftlichkeit. Die folgenden Schritte helfen Ihnen, Projekte optimal aufzusetzen:

1. Anforderungsanalyse: Definieren Sie frühzeitig, welche Maße funktionsrelevant sind und welche Bauteile Sichtflächen darstellen. Wählen Sie entsprechend ISO 2768‑Klassen und ISO 9013‑Qualitätsbereiche.
2. Zeichnungen vorbereiten: Ergänzen Sie technische Zeichnungen um individuelle Grenzmaße für kritische Bereiche; für unkritische Maße kann ISO 2768 erwähnt werden. Notieren Sie bei thermischen Zuschnitten den gewünschten Qualitätsbereich (Range) nach ISO 9013.
3. Material und Fertigung festlegen: Bestimmen Sie Materialdicken, Legierungen und Biegeradien. Berücksichtigen Sie den K‑Faktor bei der Berechnung der Zuschnitte.
4. Fertigungspartner abstimmen: Suchen Sie einen regionalen Partner mit cross-funktionaler Fertigung, wie die GEMTEC GmbH. Dort stehen Laserschneiden, Biegen, Schweißen, CNC-Bearbeitung und Montage bereit, sodass Toleranzketten aus einer Hand realisiert werden.
5. Qualitätsplanung: Legen Sie Prüfmethoden fest (Sichtprüfung, Messmittel, zerstörungsfreie Prüfungen) und definieren Sie Akzeptanzkriterien.
6. Prototyping und Bemusterung: Fertigen Sie Musterteile, um die Umsetzung der Toleranzen zu verifizieren. Optimieren Sie gegebenenfalls Zeichnungen oder Prozessparameter.
7. Laufende Dokumentation: Halten Sie Abweichungen, Korrekturmaßnahmen und Prozessänderungen fest. So können Sie bei Folgeaufträgen auf bewährte Einstellungen zurückgreifen.

Typische Fehlerquellen und wie man sie vermeidet

Übermäßig enge Toleranzen

Ein häufiger Fehler besteht darin, Toleranzen zu eng zu wählen. Dies führt zu hohen Ausschussraten und erhöht die Produktionskosten. Nutzen Sie die Flexibilität der ISO 2768-Klassen: Bei sichtbaren Verkleidungsblechen kann die Klasse c ausreichen, während Funktionsflächen die Klasse m oder f benötigen. Prüfen Sie mit dem Fertiger, ob eine Abweichung von ± 0,3 mm oder ± 0,5 mm für die Funktion ausreicht.

Materialbedingte Schwankungen

Rohmaterial unterliegt eigenen Toleranzen bezüglich Dicke, Ebenheit und Zusammensetzung. DIN EN 10259 und DIN EN 10029 geben die Ebenheits- und Dickenabweichungen für kalt- bzw. warmgewalzte Bleche an. Beispielsweise beträgt die Dickentoleranz für ein 1,5 mm dickes kaltgewalztes Blech ± 0,06 mm. Kalkulieren Sie diese Schwankungen in Ihre Maßkette ein und wählen Sie bei kritischen Projekten hochwertigere Bleche mit engeren Vorgaben.

Thermischer Verzug

Beim Laserschneiden und Schweißen wirkt Hitze auf das Material, was zu Verzug führen kann. Gerade bei langen Teilen besteht das Risiko, dass Schnittkanten nicht mehr rechtwinklig sind oder Platten sich wölben. Abhilfe schaffen optimierte Schneidprogramme (z. B. Einsatz von Mikrojoints), spannungsarmes Richten nach dem Schneiden oder der Einsatz von Range 2 statt Range 3 bei ISO 9013.

Unterschätzung der Biegezugabe

Kleinere Fehler beim Biegen summieren sich. Wenn der K‑Faktor ungenau gewählt wird, können die Schenkellängen um mehrere Zehntelmillimeter abweichen, was schnell zu Toleranzüberschreitungen führt. Setzen Sie auf Erfahrungswerte: Aluminium K≈0,35–0,45; unlegierte Stähle K≈0,42–0,47; Edelstähle K≈0,40–0,50. Testen Sie Probestücke und passen Sie die Biegetabellen im CAD an.

Lean Production und Qualitätsmanagement

Lean-Prinzipien im Toleranzumfeld

Lean Production zielt darauf ab, Verschwendung zu vermeiden, Prozesse kontinuierlich zu verbessern und Ressourcen effizient einzusetzen. Die fünf Kernprinzipien – Kundenwert definieren, Wertstrom identifizieren, Fluss herstellen, Pull-Prinzip und kontinuierliche Verbesserung – lassen sich auch auf die Toleranzplanung übertragen. Wer den Wert aus Kundensicht definiert, kann Toleranzen dort eng wählen, wo sie den Nutzen erhöhen, und anderswo Spielraum lassen. Mit Wertstromanalysen erkennen Sie Engpässe im Laserschneiden oder Abkanten und können diese durch bessere Planung oder Maschinenoptimierung beseitigen.

Standardisierung gehört ebenfalls zu Lean: Die Norm ISO 2768 standardisiert Längen- und Winkelmaße; ISO 9013 standardisiert Schnittqualitäten. Dies hilft, Fehlerquellen zu reduzieren und Produktionsschritte zu synchronisieren. Das Null-Fehler-Prinzip (Poka Yoke) fördert Vorrichtungen und Prozesse, die Fehlermöglichkeiten ausschließen. Ein Beispiel ist die Nutzung von Laservorrichtungen mit automatischer Strahlfokussierung und Sensorik, um konstante Perpendicularity sicherzustellen.

One Piece Flow und Pull-Prinzip bedeuten, dass Teile erst dann gefertigt werden, wenn sie benötigt werden – so werden Lagertoleranzen vermieden. In Kombination mit klaren Toleranzvorgaben verhindert dies Überproduktion und Nacharbeit.

Outsourcing oder Eigenfertigung: Make-or-Buy im Kontext von Toleranzen

Bei der Entscheidung, ob Fertigungsprozesse ausgelagert oder inhouse durchgeführt werden sollen, spielen Toleranzen eine zentrale Rolle. Hohe Fertigungstiefe bietet die Möglichkeit, Qualitätsstandards wie ISO 2768 und ISO 9013 intern zu kontrollieren; so bleiben Know-how und Prozessbeherrschung im Unternehmen. Gleichzeitig steigen die Fixkosten und der Organisationsaufwand.

Eine niedrige Fertigungstiefe reduziert die Kapitalbindung und ermöglicht Zugang zu spezialisierten Partnern mit modernsten Lasern und Messsystemen. Allerdings entsteht eine Abhängigkeit von externen Lieferanten und das Risiko von Qualitätsabweichungen. Outsourcing lohnt sich besonders bei aufwändigen oder volatilen Projekten, wenn hohe Stückzahlen, saisonale Peaks oder spezielles Know-how erforderlich sind. Partner wie GEMTEC verbinden die Vorteile beider Welten: Sie übernehmen Laserschneiden, Biegen, Schweißen und Montage, während der Kunde sich auf seine Kernkompetenzen konzentrieren kann.

Nachhaltigkeit und Wirtschaftlichkeit

Die Auswahl der Toleranzen hat Auswirkungen auf Materialverbrauch, Energieeinsatz und Kosten. Enge Toleranzen führen zu längeren Maschinenlaufzeiten und höherem Ausschuss; zu weite Toleranzen können Nacharbeit oder Ausschuss bei der Montage verursachen. Die richtige Balance reduziert den Ressourcenverbrauch. Zudem tragen moderne Faserlaser mit energiesparenden Strahlquellen und geringen Verschleißkosten zu einer besseren Ökobilanz bei. Durch Integration von Range 2 oder Range 1 nach ISO 9013 lässt sich die Nachbearbeitung minimieren, was Zeit und Material spart.

Ein Präzisionsgehäuse für die Medizintechnik

Um die praktische Umsetzung der Normen zu veranschaulichen, betrachten wir ein Gehäuse für ein medizinisches Gerät. Die Anforderung: Eine Aluminiumhülle mit 2,5 mm Materialstärke soll hochpräzise Bohrungen und eine glatte Schnittkante aufweisen, damit Sensoren und Dichtungen passgenau montiert werden können.

1. Zeichnung und Normfestlegung: Der Konstrukteur legt ISO 2768‑f für alle Funktionsmaße und ISO 2768‑m für unkritische Innenflächen fest. Für die Laserzuschnitte wird ISO 9013 Range 1 angegeben, um eine Perpendicularity u ≤ 0,0575 mm (0,05 + 0,003×2.5) und eine Rauheit Rz5 ≤ 11,5 µm sicherzustellen.
2. Materialauswahl: Es wird eine EN AW‑5754 Legierung verwendet, die gute Biegeeigenschaften besitzt. Der K‑Faktor wird mit 0,38 angenommen.
3. Fertigung: Das Blech wird auf dem Faserlaser geschnitten. Die Schnittgeschwindigkeit wird reduziert, um die Perpendicularity zu optimieren; anschließend wird entgratet.
4. Biegen: Die Kantteile werden in einer CNC‑Abkantpresse mit einer Radiusdüse von 3 mm gebogen. Die Biegezulage errechnet sich mit dem K‑Faktor (BA = θ×(Ri + K×T)).
5. Montage und Prüfung: Nach dem Schweißen und Oberflächenfinish (Eloxal) werden die Gehäuse zusammengeschraubt und die Passung der Sensoren überprüft. Dank der sauber definierten Toleranzen passt das Gehäuse ohne Nacharbeiten.

Diese Fallstudie zeigt, wie Normen und physikalische Grundlagen ineinandergreifen. Eine präzise Definition der Toleranzklassen und ein durchdachtes Prozessdesign führen zu einer qualitativ hochwertigen Baugruppe, die den Anforderungen der Medizintechnik entspricht.

Den richtigen Standard wählen und konsequent umsetzen

ISO 2768 und ISO 9013 bieten zuverlässige Rahmenbedingungen für die Blechbearbeitung. Während ISO 2768 allgemeine Toleranzen für Längen, Winkel und Formen definiert, beschäftigt sich ISO 9013 speziell mit der Qualität thermischer Schnittkanten. Die richtige Wahl der Toleranzklasse ist entscheidend für die Funktionssicherheit, Montierbarkeit und Wirtschaftlichkeit von Baugruppen. Physikalische Grundlagen wie der K‑Faktor und Materialeigenschaften beeinflussen die endgültigen Abmessungen und müssen bei der Projektplanung berücksichtigt werden.

Unternehmen wie GEMTEC verbinden fachliches Know-how mit moderner Technik und decken die gesamte Prozesskette von der Konstruktion über das Laserschneiden bis zur Baugruppenmontage ab. Dank klarer Werte – Zuverlässigkeit, Qualität und Persönlichkeit – können Kunden sicher sein, dass die vereinbarten Toleranzen eingehalten und Projekte termingerecht umgesetzt werden.

Weitere spannende Bereiche der GEMTEC‑Website

• Laserschneiden: Präzise und vielseitige Trenntechnik für Stahl, Edelstahl und Aluminium – inklusive Beratung zur optimalen Toleranzklasse.
• CNC‑Biegen: Exaktes Formen von Blechteilen mit modernsten Abkantpressen und detaillierter Biegezulagenberechnung.
• Schweißen: Fachgerechtes WIG‑, MAG‑ und Laserschweißen für langlebige Verbindungen in unterschiedlichen Materialstärken.

FAQ – Antworten auf häufige Fragen zu ISO 2768 und ISO 9013

1. Wo finde ich Anbieter, die Blechteile nach ISO 2768 und ISO 9013 fertigen, im Raum Berlin‑Brandenburg?

Für Blechteile mit definierten Toleranzen nach ISO 2768 und ISO 9013 ist ein kompetenter Fertigungspartner entscheidend. Unternehmen wie GEMTEC in Königs Wusterhausen verfügen über modernste Laseranlagen und Abkantpressen sowie zertifizierte Qualitätssicherung. Durch die bereichsübergreifende Zusammenarbeit bekommen Kunden eine Ansprechperson und kurze Wege. Sie können dort Präzisionszuschnitte (Range 1 oder 2) sowie mechanisch bearbeitete Teile (ISO 2768‑f oder m) fertigen lassen.

2. Was sind typische Probleme bei der Umsetzung von ISO 2768 und ISO 9013, und wie gehe ich damit um?

Häufige Probleme sind zu enge Toleranzvorgaben, die den Fertigungsaufwand unnötig erhöhen, und die falsche Auswahl der Qualitätsstufe für den Zuschnitt. Stimmen Sie sich frühzeitig mit dem Fertiger ab, um die geeignete Toleranzklasse zu wählen. Berücksichtigen Sie die Materialdicke und den geplanten Verwendungszweck: Für präzise Baugruppen empfehlen sich Range 1 oder 2, während Rohzuschnitte mit Range 3 oder 4 auskommen. Kontrollieren Sie den K‑Faktor und planen Sie ausreichend Materialzugaben für das Biegen ein, damit die Vorgaben von ISO 2768 eingehalten werden.

3. Wie unterscheiden sich die Toleranznormen ISO 2768 und ISO 9013 im praktischen Einsatz?

ISO 2768 regelt allgemeine Längen-, Winkel- und Formtoleranzen unabhängig vom Verfahren. Die Norm verwendet Klassen f, m, c und v für unterschiedliche Präzisionsanforderungen. ISO 9013 hingegen definiert spezifische Qualitätsbereiche für thermische Schnittprozesse; die zulässigen Abweichungen hängen von der Blechdicke ab und werden mit Formeln wie 0,05 + 0,003·t (Range 1) beschrieben. In der Praxis werden beide Normen kombiniert: Das Lasern erfolgt nach ISO 9013, während die anschließenden Maße und Winkel per ISO 2768 toleriert werden.

4. Wie plane ich eine Blechbearbeitung nach ISO 2768 und ISO 9013 Schritt für Schritt?

Beginnen Sie mit einer klaren Anforderungsanalyse: Welche Funktionsmaße benötigen enge Toleranzen, welche Flächen sind unkritisch? Legen Sie anschließend die Toleranzklassen fest (z. B. ISO 2768‑m für allgemeine Längen und ISO 9013 Range 2 für Laserschnitte). Berechnen Sie die Zuschnittlänge mithilfe des K‑Faktors und berücksichtigen Sie den Biegezuschlag. Wählen Sie einen Fertigungspartner, der sämtliche Prozesse (Laserschneiden, Abkanten, Schweißen, Montage) abdeckt. Planen Sie schließlich die Qualitätssicherung, indem Sie Prüfmittel und Verfahren definieren und gegebenenfalls Prototypen fertigen.

5. Gibt es eine Empfehlung für die Auswahl der Toleranzklasse bei langfristigen Bauprojekten oder saisonalen Produktionen?

Bei langfristigen Bauprojekten, bei denen viele identische Teile benötigt werden, empfiehlt es sich, die Toleranzklasse m von ISO 2768 mit Range 2 der ISO 9013 zu kombinieren. Dies gewährleistet ein gutes Gleichgewicht zwischen Präzision und Kosten. Für saisonale oder begrenzte Produktionen kann die Kombination aus Klasse c und Range 3 ausreichend sein, um die Fertigungskosten zu senken. Prüfen Sie, ob Outsourcing sinnvoll ist: Externe Fertiger mit modernen Lasern und Qualitätssicherung können flexible Kapazitäten bereitstellen, während Sie intern nur die Endmontage übernehmen.
