Metallzuschnitt – Verfahren und manuelles Biegen

Metallzuschnitte bilden den Ausgangspunkt für unzählige Bauteile in Maschinenbau, Apparatebau, Architekturelementen und Konsumprodukten. Metallzuschnitt bezeichnet das präzise Zuschneiden von Blechen und Profilen auf die gewünschte Form und Größe. Dabei kommen verschiedene Trennverfahren zum Einsatz – vom schnellen Laserschneiden über das klassische Stanzen bis hin zum wasserstrahlbasierten Zuschnitt. Nach dem Abtrennen müssen viele Bauteile gebogen werden, um die dreidimensionale Geometrie zu erreichen. Dies kann auf CNC‑Abkantpressen, Rundbiegemaschinen oder durch manuelles Blechbiegen erfolgen. Gerade für Prototypen, Einzelstücke oder dünne Bleche eignet sich das Blech biegen von Hand. Dieser Beitrag erläutert, wie ein Metallbearbeitungsunternehmen den gesamten Ablauf organisiert – von der Auswahl des Materials über die Abwicklung der Geometrie bis zur kontrollierten Verarbeitung. Anhand von technischen Grundlagen, Beispielen und Checklisten erhalten Konstrukteure und Einkäufer ein fundiertes Verständnis für Zuschnitt und manuelles Biegen und erfahren, welche Parameter die Qualität und Lieferzeit beeinflussen.

Grundlagen des Metallzuschnitts

Bei der Herstellung von Blechteilen wird das Rohmaterial zunächst in die benötigte Kontur geschnitten. Metallzuschnitt umfasst eine Reihe von Trennverfahren, die je nach Material, Blechdicke, Toleranzanforderung und Stückzahl ausgewählt werden. Die wichtigsten Methoden sind:

Laserschneiden

Beim Laserschneiden schmilzt ein fokussierter Laserstrahl das Metall lokal auf und verdampft oder bläst es mit Gas aus dem Schnittspalt. Dieses Verfahren ermöglicht geringe Schnittfugenbreiten und rechtwinklige Schnittkanten; toleranzen im Bereich von ±0,1 mm pro Meter sind möglich. Laut einem Vergleich von Schneidverfahren können Edelstahl bis 20 mm, Stahl bis 40 mm und Aluminium bis 20 mm mit hoher Präzision geschnitten werden. Die Schnittgeschwindigkeit ist hoch, der Wärmeeinfluss ist gering und die Kanten bleiben gratarm. Laserschneiden eignet sich deshalb für konturreiche Teile, Kleinstserien und großflächige Nester, bei denen der Materialausnutzungsgrad wichtig ist. Nachteile sind die hohen Investitionskosten und die begrenzte Blechdicke sowie Schwierigkeiten bei stark reflektierenden Materialien.

Wasserstrahlschneiden

Das Wasserstrahlschneiden nutzt einen Wasserstrahl mit bis zu 6 200 bar Druck. Durch die Beimischung von abrasiven Partikeln kann auch harter Stahl geschnitten werden. Es treten keine thermischen Einflüsse auf, weshalb das Verfahren für hitzeempfindliche Materialien geeignet ist. Edelstahl kann bis zu 300 mm und Aluminium bis 400 mm geschnitten werden. Die Schnittfuge ist schmal, und die Schnittwinkel sind sehr exakt. Allerdings sind die Betriebskosten aufgrund des hohen Wasser- und Abrasivverbrauchs hoch; die Schnittgeschwindigkeit ist geringer als beim Laserschneiden.

Plasmaschneiden

Beim Plasmaschneiden wird ein elektrisch leitfähiger Lichtbogen erzeugt, der das Material schmilzt. Das Verfahren ist wirtschaftlich bei mittleren bis hohen Materialdicken. Laut Vergleichsseiten können damit Stähle bis etwa 200 mm geschnitten werden. Die Schnittgeschwindigkeit ist hoch, die Kantenqualität allerdings geringer, und der Schnittspalt ist breiter. Thermische Einflüsse führen zu Aufhärtung der Randzonen; Nacharbeit ist oft erforderlich.

Stanzen und Nibbeln

Stanzmaschinen verwenden Matrizen und Stempel, um Löcher oder konturen aus dem Blech auszuschlagen. Durch die Kombination verschiedener Stanzwerkzeuge lassen sich auch komplexe geometrische Formen herstellen; die Geschwindigkeit pro Hub ist sehr hoch, was das Verfahren für große Serien wirtschaftlich macht. Die Werkzeugkosten sind hoch, daher lohnt sich Stanzen erst bei hohen Stückzahlen. Nibbelmaschinen können quasi stanzend Linien und Kurven generieren, wobei sich kleine, überlappende Stanzungen zu einer Kontur addieren. Die Schnittkanten haben jedoch sichtbare Rastmarken.

Scheren und Sägen

Für gerade Schnitte oder Zuschnitte mit grober Toleranz werden Tafelscheren und Kreis‑ oder Bandsägen eingesetzt. Diese Verfahren bieten hohe Schnittgeschwindigkeiten bei niedrigen Investitionskosten. Der Schnittspalt ist breit und die Kanten können Verformungen oder Grat aufweisen; das Nachbearbeiten durch Entgraten oder Kantenverrundung ist erforderlich.

Blechabwicklung und Programmierung

Vor dem Zuschnitt muss die Abwicklung der Bauteile definiert werden. Die Abwicklung von Blechen bezeichnet die Berechnung der Flachgeometrie, aus der nach dem Biegen das gewünschte Profil entsteht. Entscheidend sind dabei der K‑Faktor, die Biegezulage (BA) und die Biegededuktion (BD). Der K‑Faktor beschreibt das Verhältnis des Abstands der neutralen Achse zur Materialdicke; typische Werte liegen je nach Material und Verhältnis von Biegeradius zu Dicke zwischen 0,34 (für harte Werkstoffe wie Edelstahl) und 0,50 (für weiche Materialien). Eine Tabelle im ADH‑Leitfaden zeigt, dass bei weichen Materialien wie Aluminium 5052 (R/T ≥ 3) K‑Faktoren von 0,45–0,50 verwendet werden, während bei mittel­harten Stählen (R ≥ 3T) Werte von 0,46–0,50 üblich sind. Die Biegezulage entspricht der Bogenlänge entlang der neutralen Achse und wird anhand der Formel BA = π/180 × Biegewinkel × (Innenradius + K × Materialdicke) berechnet. Die Biegededuktion BD ergibt sich aus der Differenz zwischen der Summe der Flanschlängen und der abgewickelten Länge; BD = 2× OSSB − BA.

Für präzise Zuschnitte werden diese Werte in den CAD‑Systemen oder in der Maschinensteuerung hinterlegt. Eine korrekte Abwicklung ist entscheidend, damit das gebogene Bauteil nach dem Biegen die gewünschte Maßhaltigkeit erreicht. Fehleinstellungen führen zu Materialverschnitt, Nacharbeit und längeren Lieferzeiten.

Prozesskette für einen maßgefertigten Metallzuschnitt

Ein Metallzuschnitt entsteht nicht nur durch einen einzelnen Schnitt, sondern durch eine abgestimmte Prozesskette. Die einzelnen Schritte werden im Folgenden erläutert.

Materialauswahl und Qualitätskontrolle

Zunächst wird das Rohblech oder Profil in der benötigten Legierung und Dicke beschafft. Häufige Werkstoffe sind Baustahl S235/S355, Edelstahl 1.4301/1.4307/1.4404 und Aluminiumlegierungen EN AW‑5754 oder EN AW‑5083. Die Wahl richtet sich nach Korrosionsanforderung, mechanischer Festigkeit und Umformbarkeit. Jede Charge wird anhand von Werkstoffzeugnissen und Chargennummern geprüft, um chemische Zusammensetzung und mechanische Eigenschaften sicherzustellen. So wird gewährleistet, dass das Material den Normen (z. B. EN 10088 für Edelstähle) entspricht und sich im Zuschnitt und beim Biegen erwartungsgemäß verhält.

Zuschnitt mit geeignetem Verfahren

Nach der Qualitätskontrolle erfolgt der eigentliche Zuschnitt. Die Entscheidung für Laser, Wasserstrahl, Plasma, Stanzen, Scheren oder Sägen wird auf Basis der Bauteilkontur, Materialdicke, Losgröße und Wirtschaftlichkeit getroffen. Dünne Bleche mit komplexen Konturen werden bevorzugt mit Laserschneiden verarbeitet; dicke oder wärmeempfindliche Materialien eignen sich für Wasserstrahlschneiden. Grobe Zuschnitte oder Rechtecke können auf der Tafelschere hergestellt werden. Bei hohen Stückzahlen und einfachen Geometrien ist Stanzen besonders effizient, während Plasma bei dickeren Stählen (>15 mm) Vorteile bietet.

Die Programme für den Zuschnitt werden im CAD/CAM-System erstellt. Eine optimierte Nesting‑Strategie platziert mehrere Bauteile so, dass Verschnitt minimiert wird. Gerade beim Laserschneiden trägt dichtes Nesting dazu bei, Materialkosten zu senken und die Produktionszeit zu verkürzen.

Entgraten und Kantenverrundung

Nach dem Schneiden entstehen Grate und scharfe Kanten. Um Verletzungsrisiken zu reduzieren und die nachfolgende Beschichtung zu verbessern, werden die Zuschnitte entgratet und gegebenenfalls verrundet. Automatisierte Entgratmaschinen mit Bürsten und Schleifwalzen entfernen scharfkantige Grate; eine Kantenverrundung mit einem Radius von 0,5 mm verbessert die Lackhaftung und erhöht die Korrosionsbeständigkeit. Größere Radien bis 2 mm sind nach Normen (z. B. EN 1090 für tragende Stahlkonstruktionen) vorgeschrieben; sie erhöhen jedoch den Materialabtrag und die Bearbeitungszeit. Das Ergebnis ist eine homogene, sichere Kante.

Manuelles Blechbiegen

Für einfache Bauteile und Prototypen kann das Blech biegen von Hand eine wirtschaftliche Option sein. Beim manuellen Biegen wird das Blech in eine Schraubstock‑ oder Biegebremse eingespannt und entlang einer markierten Linie gebogen. Die Richtlinien empfehlen, dass die Blechdicke nicht größer als etwa 2 mm sein sollte und dass die Biegelinien vorab markiert werden. Das Blech wird zwischen Backen aus Stahl oder Holz gespannt; ein Holzblock dient als Kantenschutz, damit der Schlag eines Gummi‑ oder Holzham­mers die Oberfläche nicht beschädigt. Durch vorsichtiges Schlagen entlang der Biegelinie wird das Blech nach und nach geformt. Das manuelle Biegen eignet sich besonders für dünne Bleche der Stärke 20–22 Gauge (ca. 0,8–0,9 mm). Für dickere Bleche oder engere Radien kann eine wärmeunterstützte Methode notwendig sein: das Blech wird im Bereich der Biegelinie auf 400–600 °C erhitzt, wodurch die Fließgrenze sinkt und das Risiko von Rissen reduziert wird. Nach dem Erwärmen wird das Metall mit einem Hammer oder einer Vorrichtung gebogen und anschließend langsam abgekühlt, um Gefügeveränderungen zu minimieren.

Manuelles Biegen erfordert Erfahrung, um Überbiegung und Rückfederung zu berücksichtigen. Dünne Bleche lassen sich von Hand kontrollieren, dickere Bleche oder komplexe Profile benötigen jedoch eine CNC‑Abkantpresse oder eine Rundbiegemaschine. Die Mindestbiegeradien richten sich nach Material und Dicke; Richtlinien empfehlen, dass der Innenradius der Dicke des Blechs entspricht und scharfe Innenecken vermieden werden, um Risse zu verhindern. Bei sehr kleinen Radien wird das Metall stark beansprucht; ein größerer Radius reduziert die Materialspannung und verbessert die Oberflächenqualität.

Abkanten auf CNC‑Pressen

Für Serienfertigung und dickere Materialien kommt die Abkantpresse zum Einsatz. Diese Maschinen arbeiten entweder hydraulisch oder elektrisch und verwenden einen Stempel (Oberwerkzeug) und eine Matrize (Unterwerkzeug). Es wird zwischen Luftbiegen, Bottoming (Prägen) und Coining unterschieden. Beim Luftbiegen berührt der Stempel das Blech nur an den Kanten und die Presskraft ist geringer; Rückfederung muss berücksichtigt werden. Beim Bottoming wird das Blech vollständig in die Matrize gepresst; der Biegeradius entspricht dem Stempelradius. Die Abkantpresse ermöglicht Wiederholgenauigkeiten im Zehntelmillimeterbereich und eignet sich für dickere Bleche (2–15 mm oder mehr). Die Laserhub‑Richtlinien geben beispielhafte Biegeinnenradien für 90‑Grad‑Biegungen an: bei 2 mm Stahl liegen die Radien typischerweise zwischen 2,0 und 4,2 mm, bei Edelstahl zwischen 2,0 und 4,6 mm und bei Aluminium zwischen 2,6 und 5,0 mm. Größere Materialdicken erfordern entsprechend größere Gesenköffnungen und Radien; bei 5 mm Stahl werden Radien von 5,0–10,1 mm angegeben.

Während CNC‑Pressen eine hohe Wiederholgenauigkeit bieten, verursachen sie längere Rüstzeiten und Werkzeugkosten. Für Einzelstücke kann daher das manuelle Biegen in Betracht gezogen werden. Eine Kombination aus manuellen und maschinellen Methoden ist üblich: Prototypen werden zunächst von Hand geformt, Serienfertigung erfolgt auf der Abkantpresse.

Prüfen, Schweißen und Zusammenbauen

Je nach Baugruppe müssen mehrere Zuschnitte gebogen, verschweißt und montiert werden. Nach dem Biegen werden die Bauteile passgenau auf Vorrichtungen gelegt und mit WIG‑, MAG‑ oder Laserschweißen verbunden. Die Schweißnähte werden durch Sicht‑, Durchstrahlungs‑ oder Farbeindringprüfungen kontrolliert, um Poren, Risse oder Bindefehler zu entdecken. Anschließend wird die Geometrie mit Messlehren, Koordinatenmessgeräten und Radiusschablonen überprüft. Bei sicherheitsrelevanten Bauteilen können zerstörungsfreie Prüfungen (Ultraschall, Röntgen) erforderlich sein.

Oberflächenbehandlung und Passivierung

Nach dem Biegen und Schweißen werden die Oberflächen gereinigt, gebeizt und passiviert. Das Beizen entfernt Anlauffarben und Oxide, die während des Schneid- und Biegeprozesses entstehen; die Passivierung mit oxidierenden Säuren wie Salpeter‑ oder Zitronensäure bildet eine neue Chromoxid‑Schicht. Passivschichten sind nur wenige Nanometer dick, bieten jedoch einen dauerhaften Korrosionsschutz. Für Anwendungen mit hohen hygienischen Anforderungen muss die Passivierung qualifiziert werden, beispielsweise durch Kupfersulfat‑Tests oder den Wasserabperltest. Bei Bedarf folgen Pulverbeschichtung, Nasslackierung oder Elektropolieren. Unionfab nennt typische Pulverlackdicken von 50–125 µm für allgemeine Anwendungen und 60–80 µm für architektonische Beschichtungen. Elektropolieren entfernt 20–40 µm Material und erzeugt eine spiegelnde, passivierte Oberfläche – eine Option für anspruchsvolle Bauteile.

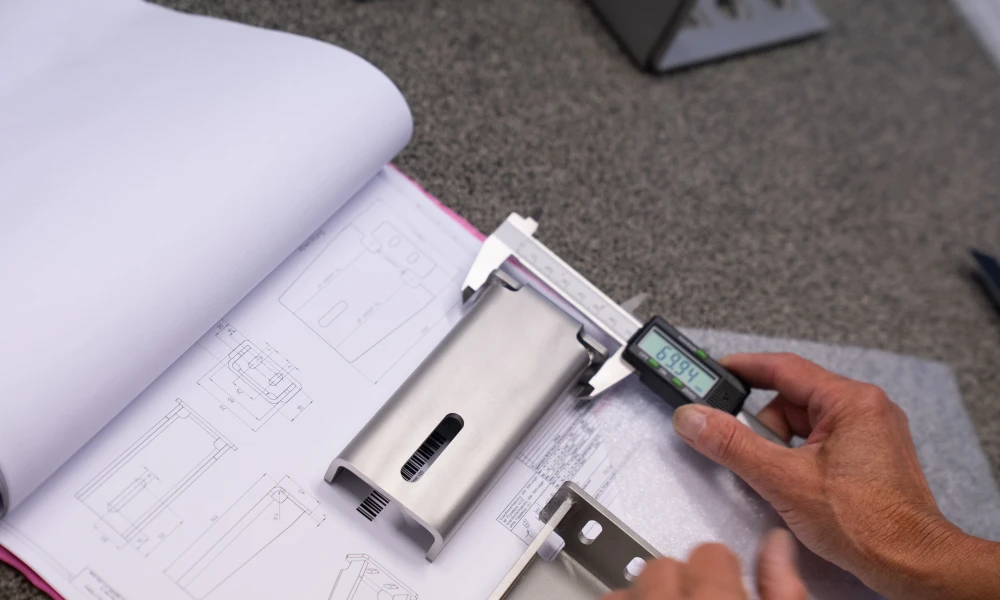

Fertigungskontrolle und Dokumentation

Jeder Produktionsschritt wird dokumentiert. Nach dem Schneiden und Biegen werden Abmessungen, Winkel, Radien und die Oberflächenqualität gemessen. Für die Maßhaltigkeit werden Länge, Breite und Höhe sowie die Position der Biegungen mit Messlehren oder Koordinatenmessgeräten überprüft. Radiusschablonen dienen zur Kontrolle des Biegeradius. Der Durchmesser an Biegungen und geraden Abschnitten wird gemessen, um Ovalisierungen zu erkennen; zulässige Abweichungen betragen typischerweise ±5 % des Außendurchmessers. Die Schweißnahtqualität wird durch Sichtprüfungen und zerstörungsfreie Prüfverfahren kontrolliert. Die Beschichtungsdicke wird mit DFT‑Messgeräten gemessen; die Haftung wird mittels Gitterschnittprüfung bewertet. Alle Ergebnisse und Abweichungen werden protokolliert; die Dokumentation dient als Nachweis für Kunden und Zertifizierungsstellen.

Typische Fehlerbilder und Risiken

Ob beim Zuschnitt oder beim Biegen – bestimmte Fehler treten häufig auf. Kenntnisse über deren Ursachen helfen, diese zu vermeiden.

Risse und Materialbruch

Zu kleine Biegeradien oder scharfkantige Innenecken erhöhen die Zugspannungen im Material und führen zu Rissen. Die Richtlinien raten, den Innenradius mindestens so groß wie die Materialdicke zu wählen und die Biegung schrittweise durchzuführen. Bei dicken oder spröden Materialien sollte eine Wärmeunterstützung oder eine größere Gesenköffnung verwendet werden. Zudem ist die Walzrichtung zu berücksichtigen: ein Biegung quer zur Walzrichtung begünstigt Risse.

Inkorrekte Abwicklung und Maßabweichungen

Fehler bei der Berechnung der Abwicklung und der Biegezugabe führen zu unpassenden Flanschlängen. K‑Faktor und Biegezulage müssen realistisch angesetzt werden; Tabellen geben einen Anhaltspunkt. Eine Rücksprache mit dem Fertiger verhindert, dass unrealistische Radien oder Winkel vorgegeben werden. Falsche Annahmen führen zu erhöhtem Materialverbrauch und Nacharbeit.

Rückfederung

Nach dem Biegen kehrt ein Teil der Elastizität zurück, wodurch sich der Winkel etwas öffnet. Bei manuellen Biegungen wird daher überbaut – das Blech wird etwas über den Sollwinkel hinaus gebogen. Bei CNC‑Maschinen kann die Steuerung den Überbiegungswinkel automatisch berechnen. Härtere Materialien (z. B. Edelstahl) zeigen stärkere Rückfederung als Baustahl, dünne Bleche mehr als dicke.

Kratzer und Oberflächenfehler

Unsachgemäße Handhabung beim manuellen Biegen, verunreinigte Werkzeuge oder falsche Schleifmittel hinterlassen Kratzer und Einpressungen. Schutzfolien und Filzpolster, saubere Backen und der Einsatz von Gummihämmern verringern Oberflächenfehler. Nach dem Biegen lassen sich kleine Kratzer durch Schleifen und Bürsten entfernen; tiefe Defekte erfordern ein Umtausch der Bleche.

Verzug und Verformung

Wärmeeinfluss beim Plasma- oder Laser­schneiden sowie beim Schweißen kann zu Verzug führen. Der Einsatz von Spannvorrichtungen während des Schweißens, symmetrische Blechkonstruktionen und nachträgliches Richten minimieren diese Effekte. Beim Wasserstrahlschneiden treten keine thermischen Verzüge auf – ein Vorteil für präzise Zuschnitte.

Checklisten für Einkauf und Konstruktion

Die folgenden Listen helfen Einkäufern und Konstrukteuren, Anforderungen klar zu definieren.

Checkliste für die Anfrage von Metallzuschnitten

• Zeichnungsdaten: 2D‑Dateien (DXF, DWG) und bei komplexen Geometrien 3D‑Modelle (STEP) bereitstellen.
• Material und Dicke: Legierung (z. B. S235, 1.4301, EN AW‑5754) und Blechstärke angeben.
• Stückzahl: Prototyp, Kleinserie oder Großserie; beeinflusst die Wahl zwischen Laser, Stanzen und anderen Verfahren.
• Toleranzen: Länge/Breite/Radius; Standardtoleranzen nach DIN ISO 2768‑m gelten, engere Toleranzen sind zu vermerken.
• Schneidverfahren: Laser, Wasser, Plasma, Schere oder Stanzen; falls offen, empfiehlt das Fertigungsunternehmen das wirtschaftlichste Verfahren.
• Nachbearbeitung: Entgraten, Kantenverrunden, Bohren, Gewinde schneiden, Oberflächenfinish.
• Liefertermin: gewünschter Lieferzeitraum, Expresswünsche.
• Besondere Anforderungen: Oberflächenschutz, Lebensmitteltauglichkeit, elektropolieren oder spezielle Beschichtungen.

Checkliste für das Design und manuelles Biegen

• Biegeabwicklung: Biegezulage und Biegededuktion nach K‑Faktor berechnen; neutrale Achse beachten.
• Innenradien: mindestens Materialdicke; größere Radien reduzieren Spannungen und Rissrisiko.
• Freiform-Biege: Bei 90°‑Biegungen und Stahl liegt der Radius typischerweise im Bereich von 1–3× Blechdicke; bei Edelstahl 1–4× und bei Aluminium 1,3–4×. Dünnere Bleche sind für kleine Radien geeignet; dickere erfordern größere Werkzeuge.
• Schenkellängen: Die Mindestlänge der Flansche sollte das 3‑ bis 4‑fache der Materialdicke betragen, damit das Werkzeug das Blech sicher halten kann.
• Lochabstände: Bohrungen und Aussparungen sollten mindestens die Materialdicke vom Biegeradius entfernt liegen, um Verformungen zu vermeiden.
• Werkzeugauswahl: Der Stempelradius und die Gesenköffnung bestimmen den Biegeradius; eine Abstimmung mit dem Fertiger verhindert unpassende Kombinationen.
• Walzrichtung: Biegungen parallel zur Walzrichtung sind günstiger; quer zur Walzrichtung steigt das Risiko von Rissen.
• Manuelles Biegen: Nur für Bleche bis ca. 0,8–1 mm geeignet; Blech im Schraubstock fixieren, Gummi‑Hammer verwenden, schrittweise biegen. Hitzeunterstützung bei dickeren Blechen einsetzen.

Beispiele und Anwendungsfälle

Prototypen und Einzelstücke: Für Entwicklungsprojekte werden oft einzelne Blechteile benötigt. Das Rohblech wird per Laser zugeschnitten und manuell gebogen. Aufgrund der geringen Stückzahl ist eine CNC‑Programmierung der Abkantpresse nicht wirtschaftlich. Manuelles Biegen ermöglicht schnelle Anpassungen; die Ergebnisse werden durch Erfahrung gesteuert.

Reparaturteile: In Instandhaltungsabteilungen werden oft maßgefertigte Metallplatten oder Abdeckungen benötigt. Der Zuschnitt erfolgt mit der Tafelschere oder dem Handplasma; das Biegen wird auf einer kleinen manuellen Biegebank oder sogar in der Vorrichtung durchgeführt. Wichtig ist, die Biegezulage zu berücksichtigen, damit das Teil später passt.

Architektonische Elemente: Dekorative Blenden und Verkleidungen werden aus Edelstahl oder Aluminium zugeschnitten und gebürstet. Anschließend werden sie auf Rundbiegemaschinen geformt. Bei geringen Stückzahlen können Übergänge und Anpassungen per Hand erfolgen.

Maschinenabdeckungen: Für Maschinenverkleidungen werden oft mehrere Schritte kombiniert: Laserzuschnitt, Entgraten, manuelles Biegen kleiner Laschen, Abkanten langer Schenkel und Schweißen. Die Oberfläche wird anschließend pulverbeschichtet oder gebürstet.

Lehr- und Montagehilfen: In der Werkstatt werden einfache Halterungen, Winkelbleche oder Winkelprofile aus Reststücken hergestellt. Diese werden schnell per Hand geformt und dienen als Montagehilfen oder Schablonen. Sie zeigen, wie flexibel das manuelle Biegen in der Praxis ist.

FAQ – häufig gestellte Fragen

1. Was ist der Unterschied zwischen Laserschneiden und Wasserstrahlschneiden beim Metallzuschnitt? – Laserschneiden verwendet einen fokussierten Lichtstrahl, der das Material lokal schmilzt, und erreicht Toleranzen um ±0,1 mm. Wasserstrahlschneiden nutzt einen Hochdruckstrahl ohne Wärme; es schneidet auch sehr dicke Materialien (Edelstahl bis 300 mm) und vermeidet thermische Einflüsse, ist aber langsamer und teurer.
2. Wie berechnet man die Abwicklung von Blechteilen? – Die Abwicklungslänge entspricht der Summe der Flansche plus der Biegezulage (BA). Die BA ergibt sich aus der Formel BA = π/180 × Biegewinkel × (Innenradius + K × Materialdicke). Der K‑Faktor bestimmt die Position der neutralen Achse und liegt je nach Material zwischen 0,34 und 0,50. Die Biegededuktion BD berücksichtigt den Unterschied zwischen Flanschlängen und Abwicklung (BD = 2 × OSSB − BA).
3. Wann ist manuelles Biegen sinnvoll? – Manuelles Biegen ist geeignet für dünne Bleche bis ca. 0,8–1 mm und für Einzelstücke oder Prototypen. Es erfordert eine stabile Vorrichtung und Erfahrung; für dickere Bleche oder enge Radien sollte eine Abkantpresse oder Rundbiegemaschine verwendet werden. Wärmeunterstützung kann bei 1–2 mm dicken Blechen eingesetzt werden.
4. Wie wählt man den richtigen Biegeradius? – Der Innenradius sollte mindestens der Materialdicke entsprechen, um Rissbildung zu vermeiden. Für Stahlbleche liegt der Radius typischerweise im Bereich von 1–3× Dicke bei 90‑Grad‑Biegungen; bei Edelstahl und Aluminium sind größere Radien erforderlich. Größere Radien verringern die Materialspannung und erleichtern das Biegen.
5. Welche Rolle spielt der Werkstoff bei Zuschnitt und Biegen? – Materialien unterscheiden sich hinsichtlich Festigkeit, Zähigkeit und Wärmeleitfähigkeit. Baustahl ist kostengünstig und leicht zu bearbeiten; Edelstahl bietet Korrosionsschutz, erfordert aber größere Biegeradien und sorgfältige Passivierung; Aluminium ist leicht und gut zu biegen, benötigt aber größere Radien und neigt zur Rissbildung. Die Materialwahl bestimmt das Schneidverfahren (Laser, Wasserstrahl) und die Werkzeugauslegung.
6. Wie beeinflusst die Losgröße die Auswahl des Schneidverfahrens? – Für kleine Stückzahlen und wechselnde Geometrien ist das Laserschneiden ideal; es erfordert keine teuren Werkzeuge. Für große Serien mit hohen Stückzahlen und wiederkehrenden Geometrien kann das Stanzen wirtschaftlicher sein. Abkantpressen mit automatischem Werkzeugwechsel ermöglichen schnelle Wechsel bei mittelgroßen Losgrößen.
7. Kann man das Blechbieten ohne Berechnung durchführen? – Erfahrene Fachkräfte können einfache Biegungen nach Augenmaß durchführen. Für präzise Teile und Serienfertigung ist die Berechnung von Biegezulage, Biegededuktion und K‑Faktor jedoch unerlässlich. Sie reduziert Nacharbeit und Materialverschnitt.
8. Was ist der Unterschied zwischen Luftbiegen und Bottoming? – Beim Luftbiegen berührt der Stempel das Blech nur an den Kanten der Matrize; der Biegeradius hängt vom Stempelradius und der V‑Öffnung ab, Rückfederung muss berücksichtigt werden. Bottoming (Prägen) drückt den Stempel das Blech vollständig in die Matrize; der Radius entspricht dem Matrizenradius und die Rückfederung ist geringer. Luftbiegen ist flexibler, während Bottoming höhere Genauigkeit bietet.
9. Warum ist eine Passivierung nach dem mechanischen Bearbeiten notwendig? – Schleifen, Bürsten und Laserschneiden zerstören die werksseitige Chromoxid‑Schicht auf Edelstahl. Durch Beizen und Passivierung wird eine neue Oxidschicht aufgebaut, die das Material vor Korrosion schützt. Die Passivschicht ist nur wenige Nanometer dick, bietet aber eine dauerhafte Schutzwirkung.
10. Welche Sicherheitsvorkehrungen sind beim manuellen Biegen zu beachten? – Beim Biegen von Hand sollten Schutzbrille, Handschuhe und Gehörschutz getragen werden. Scharfe Kanten müssen entgratet werden, um Verletzungen zu vermeiden. Hitzeunterstütztes Biegen erfordert feuerfeste Unterlagen und Lüftung. Bei Hämmern ist ein angemessenes Werkzeug (Gummi‑ oder Holzhammer) zu verwenden, um die Oberfläche nicht zu beschädigen.

Der präzise Metallzuschnitt ist die Grundlage jeder erfolgreichen Blechkonstruktion. Die Wahl des geeigneten Schneidverfahrens – Laser, Wasserstrahl, Plasma, Stanzen oder Scheren – hängt von Material, Dicke, Kontur und Stückzahl ab. Nach dem Zuschnitt müssen die Kanten entgratet und gegebenenfalls verrundet werden, bevor das Bauteil durch manuelles Blechbiegen oder Abkanten seine endgültige Form erhält. Für die Abwicklung der Bauteile sind K‑Faktor und Biegezulage entscheidend; eine korrekte Berechnung vermeidet Ausschuss und reduziert Kosten. Manuelles Biegen ist ideal für dünne Bleche und Einzelstücke, während Maschinenbiegung bei dickeren Materialien und Serienfertigung zum Einsatz kommt. Eine sorgfältige Passivierung und Oberflächenbehandlung schützt das Bauteil vor Korrosion. Durch klare Spezifikation und enge Zusammenarbeit mit dem Fertigungsbetrieb lassen sich Kosten senken, Lieferzeiten verkürzen und qualitativ hochwertige Ergebnisse erzielen.
